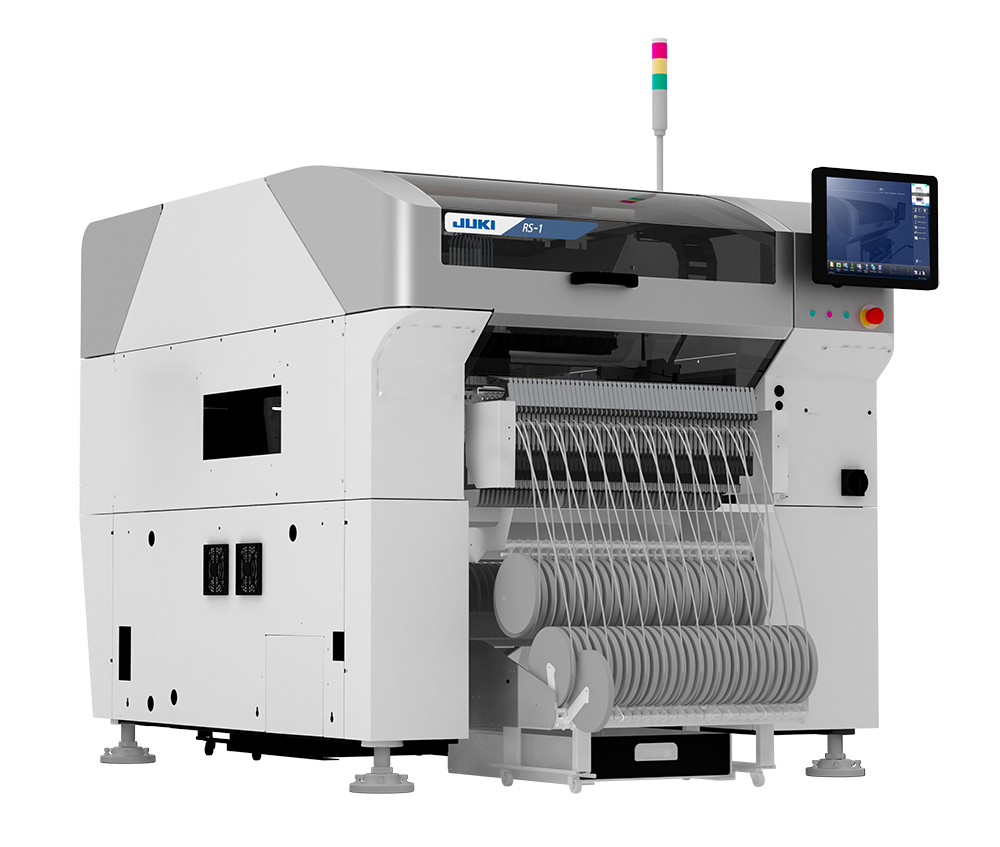

高速スマートモジュラーマウンタ
RS-1XL
どんな生産品目でもスマートに対応。
今までの常識を革新的に変える新型マウンタ。
主な特長
- クラス最高タクト42,000CPH（最適条件）の高速搭載を実現
- 幅広い部品対応力 0201※～74㎜角、または150×50㎜、部品高さ最大25㎜まで対応可能。また部品高さに合わせ、レーザーセンサの高さを6段階に自動可変する新開発「匠ヘッド」搭載
- 最適なラインバランスと最高のスループットを実現
- JUKIが誇るレーザ、ビジョン認識技術で高速、高精度な部品認識を実現
※詳細は営業員にお問合せ下さい
動画
基本仕様
| 高速スマートモジュラーマウンタ | ||||||
|---|---|---|---|---|---|---|
| 機種 | RS-1XL | |||||
| 対応基板サイズ | 50×50㎜～650×560㎜ | |||||
| 最大部品高さ | 25㎜ | |||||
| 部品サイズ | 0201※～□74㎜/150×50㎜ | |||||
| 部品搭載速度 | 最適条件 | 42,000CPH | ||||
| IPC9850 | 29,000CPH | |||||
| 部品搭載精度 | ±35μm（Cpk≧1） | |||||
| 最大部品装着数 | 最大112品種※3 | |||||
| 電源 | 三相AC200～415V※3 | |||||
| 皮相電力 | 2.2kVA | |||||
| 使用空気圧 | 0.5±0.05Mpa | |||||
| 最大空気消費量（標準状態） | 200L/分 | |||||
| 外形寸法（W×D×H 単位：mm）※4 | 2,109×2,000×1,440 | |||||
| 本体質量 | 約1,850kg | |||||
※1 対応につきましてはお問い合わせください。
※2 RFフィーダ（RF08AS）使用時
※3 AC200V以外はトランスユニット（オプション）が必要です。
※4 外形寸法記載において、D寸法は正面操作モニタを含みません。H寸法はシグナルライトを含まない高さとなります。
