電動式フィーダシリーズ

極小部品の安定供給に対応
高速スマートモジュラーマウンタ RS-1R
高速スマートモジュラーマウンタ RS-1XL
高速コンパクトモジュラーマウンタ RX-6R/RX-7R
高速長尺マウンタ JX-350
高速モジュラーマウンタ FX-3RA
高速チップマウンタ KE-3010A
高速汎用マウンタ KE-3020VA 対応

その他フィーダ関連装置 カタログダウンロード お問い合わせ

主な特長

RFシリーズ*1

RFフィーダは、従来のEFフィーダの高精度搭載を継承しつつ、小型、軽量化、薄型化を実現しました。部品供給数が大幅に向上しました。
対応フィーダ幅は、4mm~56mmまで対応可能です。フィーダピッチは生産プログラムと同期し、自動認識できます。


※1 RS-1、RXシリーズ、KE-3000シリーズのみ対応となります。


RFフィーダは、従来のEFフィーダの高精度搭載を継承しつつ、小型、軽量化、薄型化を実現しました。部品共有数が大幅に向上しました。
RF08AS



EFフィーダはモータ駆動でよりスムーズな部品送りと高速で安定した部品供給を 実現。8mm~88mmのテープ幅に対応するフィーダをライン ナップ。極小部品から大型部品まで幅広い部品に対応可能。吸着位置自動補正機能をはじめ、操作性も追及し、更なる生産効率の向上に貢献します。


EF08HSR



電動ダブルレーンフィーダEF08HDRは、EF08HSRと同サイズ幅(17mm)ながら8mmテープを2本装着する事ができます。装着部品種数が2倍となる事で、多品種少量生産の段取り替え回数を大幅に削減することにが可能になります。

電動ダブルレーンフィーダEF08HDR
電動ダブルレーンフィーダ
EF08HDR



  • 優れた段取り作業性
    ワンタッチで送りピッチの切り換えが可能で、段取り替え作業の効率が向上します。

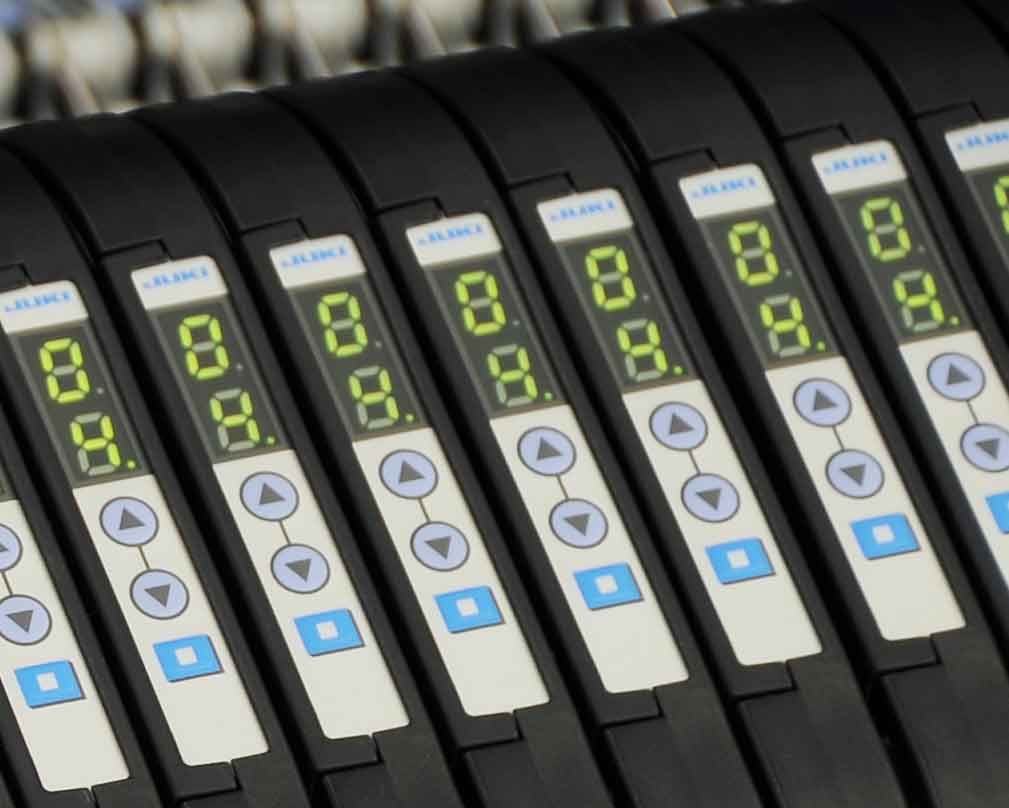

  • 稼動状況の見える化
    LEDインジケータにより、稼動中のフィーダ及びフィーダポジションが一目瞭然です。
    また、エラー 発生時には点滅表示により、対処が必要なフィーダにオペレータを誘導します。




  • 吸着位置補正機能
    部品認識後、吸着ノズルの位置ずれ情報をフィーダに反映することにより、安定した同時吸着を可能にするようにフィーダを自動的にコントロール。品質の安定、吸着率の向上に繋がります。




  • 安定供給
    振動を抑えることで部品姿勢が安定。極小部品のスムーズかつ高速な供給が可能。
