クリームはんだ印刷機 RP-2(HP)/RP-2(B)

コストパフォーマンスに優れた汎用印刷機

幅広い生産形態に対応

カタログダウンロード お問い合わせ

主な特長

最適はんだ管理システム(OPC)

自動はんだ供給システム

市販のはんだポットをそのまま取り付けることが可能。
はんだを自動供給することにより15 ㎜のローリング径を一定に維持します。
装着不良率を低下させ、高品質な印刷を実現します。
高精度なはんだガイドにより、スキージの側面にあふれることを防止します。





クリームはんだローリング径監視システム

はんだペーストのローリング径をリアルタイムで監視し、10㎜未満になると警報を出します。
ステンシル上のはんだペーストを、スキージで完全にかきとります。スキージの圧力と速度を一定に保つことで、最良の印刷品質を実現します。





さらなる高品質印刷

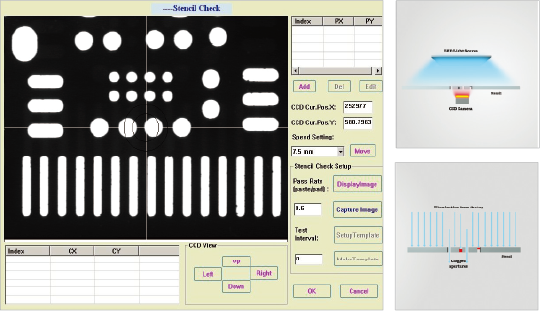

ステンシル開口部検査システム

上部にパネルライトを設置し、下部のCCDカメラでステンシルの開口部を検査。ステンシル開口部の目詰まりを自動的に検知し、未はんだなどの品質不良を未然に防止します。





ステンシルロック&基板クランパ

ステンシルロックは、印刷サイクル中にコンベヤの両側の吸引部によりステンシルを確実に固定し、ステンシルの振動による基板とステンシルのリタッチを防止します。
基板クランプは、格納式の上部クランプと側面からのサーボモータクランプから選択可能です。
さらに吸着による固定を併用することで、どのような基板でも 確実にクランプし、最高品質の印刷を実現します。





SPIからのフィードバック機能

SPI からのフィードバック機能により、基板のロットなどによる印刷位置ズレなどを自動的に調整し補正が可能。無人で高品質印刷を実現することで、生産効率が向上します。





動画

基本仕様

基板サイズ 50mm×50mm – 510mm×510mm
印刷タクト 8.5秒+印刷時間
繰り返し位置決め精度 ±10μm(6σ)
スクリーン枠寸法 470×370mm~737×737mm
電力/エア 単相AC200V~240V 50/60Hz, 0.4~0.6MPa
本体サイズ W1,560mm x D1,240mm x H1,490mm
質量 1,200kg
