挿入工程とねじ締め工程を1台で同時に自動化

部品挿入作業とねじ締め作業、複数工程の自動化を実現した汎用性の高いマシンです。基板サイズ800㎜×560㎜*¹、​重さ10㎏*²まで対応可能です。
*1 ２回送り時：標準
*2 オプション

高い面積生産性

単機能の専用機を複数台並べる必要なく、1台で多様な部品に対応可能。
工場内の省スペース化、高い投資効率を実現します。

高い部品対応力

XY軸構造を採用。ヘッドユニット軸を2軸にすることで、対応部品サイズが拡大しました。部品高は90mm*、部品重量400g、挿入時の荷重は最大50Nまで対応可能です。
*部品本体80mm以下、リード+ポディ=90mm以下

大型・重量部品にも対応
部品サイズ ：最大□150㎜
部品高さ ：最大90㎜*
部品重さ ：最大400ｇ
*400g、挿入時の荷重は最大50Nまで対応可能です。

検査機の技術を応用した画像認識により高精度挿入を実現

JUKI独自の3D画像認識技術を応用し、リードの先端をより正確に認識することができます。尖った先端、半円形状の先端、高低差のあるリード認識も可能となり、幅広い挿入部品の高精度挿入を実現します。

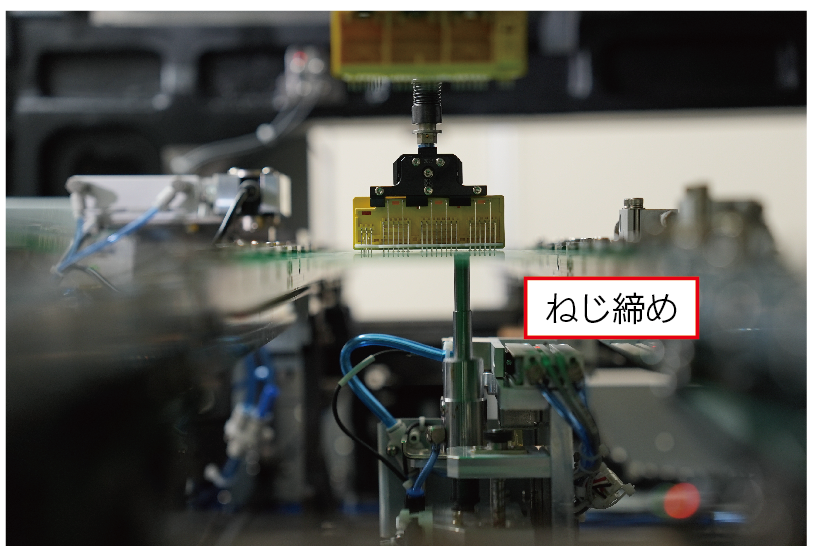

基板、部品への傷・ずれ防止

基板の下からねじ締めが可能。基板を裏返す必要がないため、基板、
部品への傷·ずれの発生を防止し損失を削減します。
