LUシリーズ & PLCシリーズ用スマートデバイス
対象機種
LU-2800シリーズ
LU-2800Vシリーズ
PLC-2700シリーズ
PLC-2700Vシリーズ
LU-1500シリーズ（デジタルテンションのみ対応）

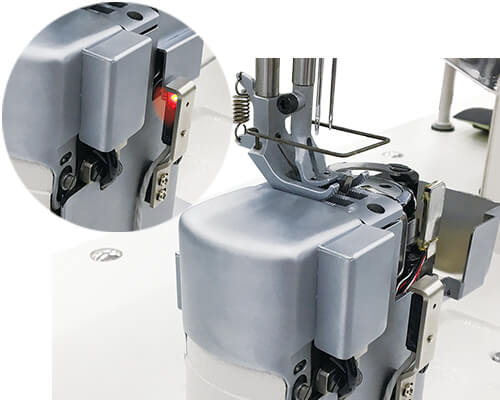

①目飛び検知装置
目飛びが発生した瞬間に自動で検知してミシンを停止させ、ブザーと赤ランプ※でお知らせします。
縫製トラブルの拡大を防いで、ムダを減らして生産性をアップ！
釜渡りの糸を検知して目飛びをチェックします。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。
オペレーターは目飛びを気にすることなく作業に専念できます。縫製中に目飛び不良がわかるので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。
※LU-2800VシリーズとPLC-2700Vシリーズは、ランプの点灯ではなく操作パネルにエラーコードが表示されます。
②下糸残量検知装置
下糸が無くなってしまう前に自動で検知して、ブザーと緑ランプ※でお知らせします。
縫製トラブルを事前に回避できるので、オペレーターの負担を減らして効率をアップ！
専用ボビンを使用し、ボビンの糸残り量をセンサーで検知します。ボビンの糸残り量が規定値に到達するとブザーと緑ランプを点灯させ、ミシンを停止させることが出来ます。縫製オペレーターは下糸の残量を気にすることなく作業に専念でき、生産性が上がります。
※LU-2800VシリーズとPLC-2700Vシリーズは、ランプの点灯ではなく操作パネルにエラーコードが表示されます。
③カバーセンサー ［それぞれ単品でも使用可能］
アイガードやカバーの開閉を自動で検知して、開いている時はミシンの起動を止めます。
針折れや巻き込みによる事故を防いで、より使いやすく安全性をアップ！
開閉センサー付きアイガード
縫製中の針折れからオペレーターを保護します。
アイガードが開いているとミシンが動かないため、電源を切り忘れても針交換時などに予期しないミシンの起動がおきません。
開閉センサー付き滑板（LUシリーズ）
開閉センサー付き釜カバー（PLCシリーズ）
滑板もしくは釜カバーが開いているとミシンは起動しません。ボビン交換中に予期しない起動がおきません。また縫製中、生地の釜への絡まりやケガを防止します。
LU-2800シリーズ
PLC-2700シリーズ
開閉センサー付きはずみ車カバー
はずみ車カバーが開いているとミシンは起動しないので、はずみ車を手で回す際に予期しない起動がおきません。また、縫製中に糸や生地などをはずみ車に巻き込まれる事故を防ぎます。
④デジタルテンション ※LU-2800VシリーズとPLC-2700Vシリーズは標準装備です。
糸張力の設定を数値化して一元管理できます。
さらにオペレーターの自己判断による糸張力の変更を防ぎます。
糸張力の設定を数値管理することで、作業工程を変更する時の再現性を高めることができます。
設定の変更には専用のコントロールボックスが必要なので、オペレーターは糸張力の変更をすることができません。
管理がしやすくなり、効率を高めます。
デジタルテンション装置
上糸張力をパルスモータで可変する為、安定した張力管理が可能です。
（コントロールボックスを接続し、作業工程にあった糸張力の再現性が容易になります）
コントロールボックス
ミシン1 台当り16 種類の糸張力設定が可能です。また、コントロールボックス1台で最大250台のミシンが管理できます。
スマートデバイス品番一覧表
目飛び検知、下糸残量検知、デジタルテンション
| 機種 | 目飛び検知 + 下糸残量検知 | デジタルテンション | 追加購入部品 | |||
|---|---|---|---|---|---|---|
| セット ①+② | ①目飛び検知 | ②下糸残量検知 | 糸調子(組) | コントロール ボックス |
||
| ●LU-2800 シリーズ | ||||||
| LU-2810-7、LU-2810ES-7 | 40175752 | 40162088 | 40163832 | 40153263 | 40153920 | ※1 |
| LU-2810-7、LU-2810ES-7(JA 仕様) | 40190016 | 40188862 | ||||
| LU-2860-7 | 40175753 | 40162089 | 40163833 | 40153924 | - | |
| LU-2860-7(JA 仕様) | 40200662 | 40200665 | ||||
| LU-2828-7、LU-2828ES-7 | 40175755 | 40162090 | 40163837 | 40153263 | - | |
| LU-2818-7、LU-2818ES-7 | 40175754 | 40165240 | 40163836 | ※1 | ||
| LU-2810V-7 | 40216597 | 40216600 | 40216599 | - | - | ※2 |
| LU-2828V-7 | 40198455 | 40198453 | 40198457 | |||
| LU-2860V-7 | 40205490 | 40205491 | 40205493 | |||
| LU-2860V-7(JA 仕様) | 40205531 | 40205533 | ||||
| ●PLC-2700 シリーズ | ||||||
| PLC-2710-7 | 40175756 | 40162091 | 40154826 | 40153263 | 40153920 | - |
| PLC-2760-7 | 40175757 | 40162092 | 40153314 | 40153924 | ※3 | |
| PLC-2710V-7 | 40221414 | 40221416 | 40221415 | - | - | ※2 |
| PLC-2760V-7 | 40221417 | 40221419 | 40221418 | ※2 ※3 | ||
| ●LU-1500/ PLC-1700 シリーズ | ||||||
| LU-1510-7/ PLC-1710-7 | - | - | - | 40154434 | 40153920 | - |
| LU-1560-7/ PLC-1760-7 | 40158964 | |||||
※1. LU-2810ES、2818ESの場合は、動メス(品番:40195311)も購入してください。
※2. LU-2800V、PLC-2700Vシリーズの目飛び検知または下糸残量検知の単品購入の場合は、フィルタレギュレーター(品番:40198456)も購入してくだい。
※3. PLC-2760、2760Vはご使用の針幅の送りてこ台側面カバー(組)2個を購入してください。 針幅6mm:40155443/8mm:40155445/10mm:40155447/12mm:40153488
カバーセンサー
| 機種 | カバーセンサー | ||||
|---|---|---|---|---|---|
| セット③＋④＋⑤＋⑥ | ③アイガード | ④はずみ車カバー | ⑤LU:滑り板 PLC:釜カバー |
⑥ケーブル※4 | |
| ●LU-2800 シリーズ:標準機 | |||||
| LU-2810-7 | 40152605 | 40193646 | 40152604 | 40152603 | 40151337 |
| LU-2810-7(目飛び / 下糸残量検知付) | 40171589 | 40171587 | |||
| LU-2860-7 | 40175682 | 40175683 | 40165313 | ||
| LU-2860-7(目飛び / 下糸残量検知付) | 40177690 | 40177671 | |||
| LU-2828-7 | 40171588 | 40171583 | 40151337 | ||
| LU-2818-7 | 40171589 | 40171587 | |||
| ●LU-2800 シリーズ:高速機 / デジタル機 | |||||
| LU-2810ES-7 | 40199283 | 40193646 | 40193648 | 40152603 | 40151337 |
| LU-2810ES-7(目飛び / 下糸残量検知付) | 40199284 | 40171587 | |||
| LU-2828ES-7 | 40199285 | 40171583 | |||
| LU-2818ES-7(目飛び / 下糸残量検知付) | 40199284 | 40171587 | |||
| LU-2828V-7 | 40198452 | 40171583 | 40193645 | ||
| LU-2860V-7 | 40198458 | 40175683 40198459 |
|||
| LU-2860V-7(目飛び / 下糸残量検知付) | 40198460 | 40177671 40198461 |
|||
| LU-2810V-7 | 40216620 | 40152603 | |||
| LU-2810V-7(目飛び / 下糸残量検知付) | 40216661 | 40171587 | |||
| ●PLC-2700 シリーズ:標準機 | |||||
| PLC-2710-7 | 40165317 | 40193646 | 40152604 | 40165318 | 40151337 |
| PLC-2760-7 | 40177729 | 40165318 40165319 |
40165313 | ||
| ●PLC-2700 シリーズ:デジタル機 | |||||
| PLC-2710V-7 | 40221394 | 40193646 | 40193648 | 40165318 | 40199929 |
| PLC-2760V-7 | 40221395 | 40165318 40165319 |
|||
※4. セット品での購入でない場合は、ミシン1台につき1本のケーブルを購入して下さい。(③④⑤どれを使用しても、⑥が1本必要です)
※ ES 用のはずみ車カバーは V 用と同じで青色になります。
※センサーカバー(セット、単品および単品の組合せ)と下糸残量検知・目飛検知装置を組み合わせて使用する場合はケーブル(品番:40175951)が必要です。V シリーズは不要です。
