PLC-2700V-7シリーズ｜ポストベッドミシン

セミドライヘッド・ポストベッド本縫総合送り水平大釜糸切ソーイングシステム

生産に携わる全ての人に、デジタルソーイングシステムがスマートで新しい価値を提案します。

製品概要製品特長基本機能スペックゲージ

製品概要

製品特長

縫い調整のデジタル化

糸調子・縫い目長さ・縫い速度・押え圧・交互上下量など主要な縫い緒元をデジタル化。経験が必要な調整作業をスキルレスにするとともに一度作った縫い品質をいつでも再現できます。段取り替えやメンテナンスの工数も大幅に削減できます。パスワードによるロックも可能なので、管理者以外による調整値の変更を防止します。

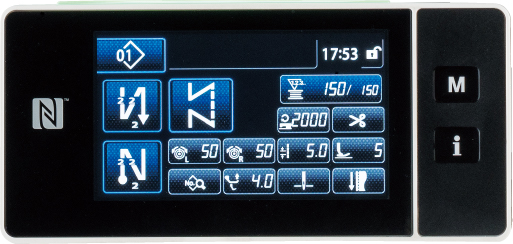

縫製条件を1画面表示

縫製条件は１画面に表示され、一目で確認できます。4.3インチカラータッチパネルを採用、グラフィカルで直感的なユーザーインターフェースなので操作も簡単です。

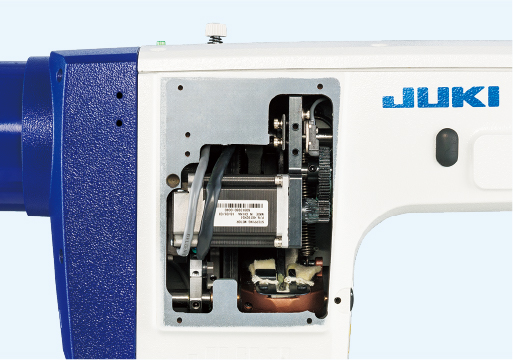

アクティブ押え圧機構

押え圧をデジタル制御、数値で設定・管理できます。段部などで押え圧を変更するには、段部検知による自動変更と手元スイッチによるマニュアル操作があります。

段部検知機能

縫製中に段部を検知すると、変化に応じて予め登録した縫い調整値（縫い目長さ・上糸調子・押え圧・交互上下量）に自動で切り替えます。段部検知のしきい値は測定値を基に自動算出します。
針糸アクティブテンション

縫製物に応じた上糸張力をパネル上で設定できます。設定データは記憶・呼出できるため再現性があり、経験の浅いオペレーターでも扱いやすく、製品品質の安定にも役立ちます。

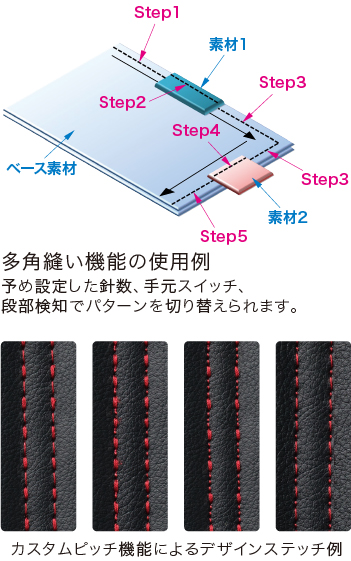

便利な連続縫い機能

異なる縫製パターンを連続して縫う際、パターン切替順序を事前登録し縫製中に自動で切り替えられる機能（多角縫い・サイクル縫い）や、異なる縫い目長さを連続的に組合わせてデザインステッチが作れるカスタムピッチ機能があります。

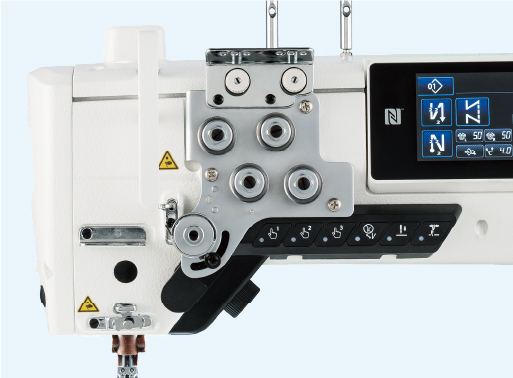

多彩な手元操作ユニット

縫製中に必要な操作は、手元の操作ユニットでワンタッチで行えます。

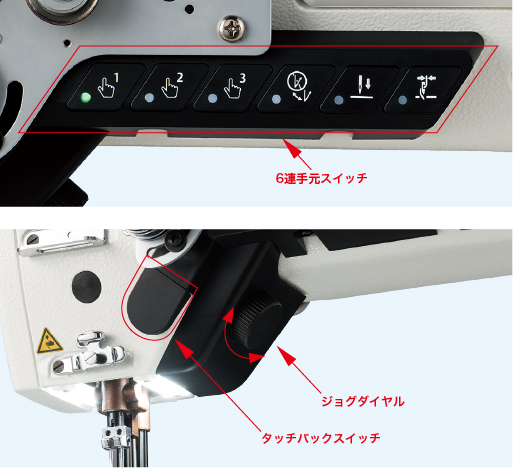

6連手元スイッチ

パターンや機能をワンタッチで切り替えできるスイッチです。任意に操作を割り当てできるワンタッチ切替スイッチのほか、自動返し縫いスイッチ、針落ち合わせスイッチがあります。

ジョグダイヤル

回すとプーリーが回ります。はずみ車まで腕を伸ばさず、針棒を上下させられます。また押し込むと、半針補正スイッチになります。

タッチバックスイッチ

押すと直ちに逆送り（返し縫い）になり、離すとすぐに正送りに戻ります。

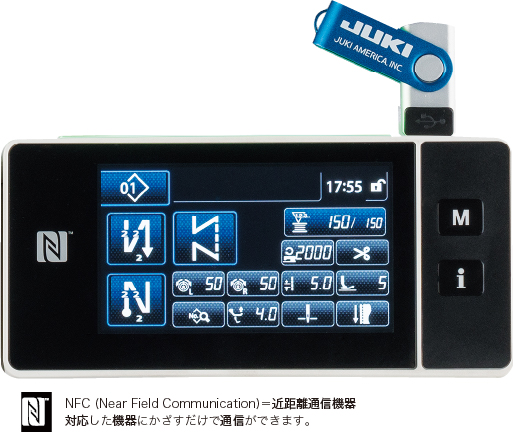

IoTを活用した縫製・ミシン管理

縫い調整データは市販されているAndroid端末との間で非接触で双方向データ通信できます。これにより、縫製ラインのミシンの一律の設定や、状態の確認がすばやくでき、製品品質の安定化につながります。操作パネルにはUSBポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。

※JUKI Smart APP は Android OS バージョン 6.0 推奨。（バージョン 5.0 以上で動作確認済）使用方法は、JUKI の販売店にお問い合わせください。

基本機能

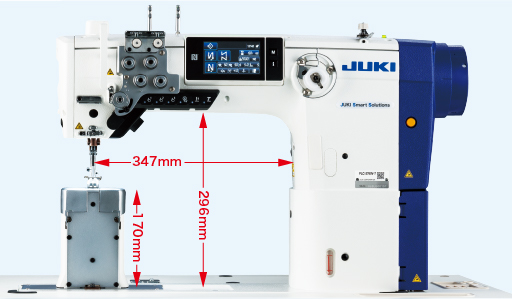

広いフトコロサイズ

大物縫製・極厚縫製での作業性に優れています。

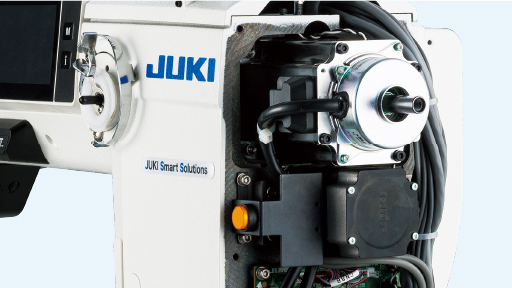

高トルクダイレクトドライブモーター搭載

厚物素材に対応した高トルクのダイレクトドライブモーターを採用しました。応答性に優れ、段部縫製時でも強い貫通力を発揮します。

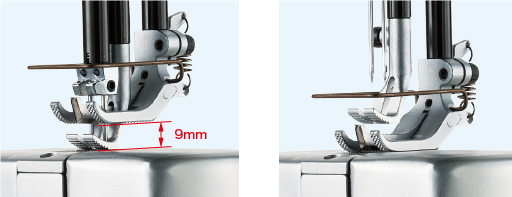

縫いズレのない交互上下機構

素材が変化しても送り交互上下量のバランスが一定になる機構を採用しています。交互上下量は最大 9 m mで、段部の乗り越えもスムーズです。

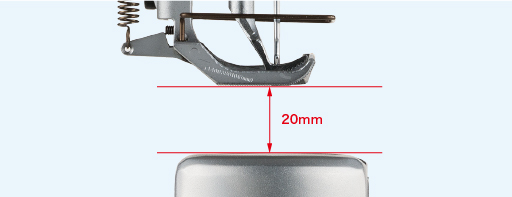

高い押え上昇量

自動押え上げによる押え上げ高さは20mmを実現。高級ソファーなど、レザーと厚いスポンジを縫い合わせる工程も楽に行えます。

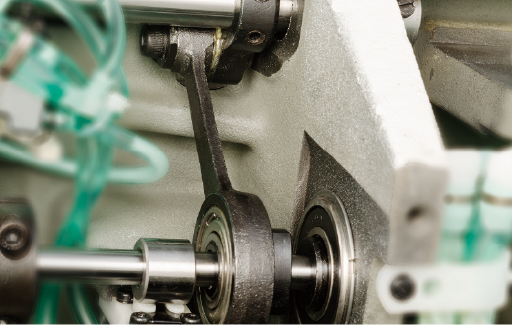

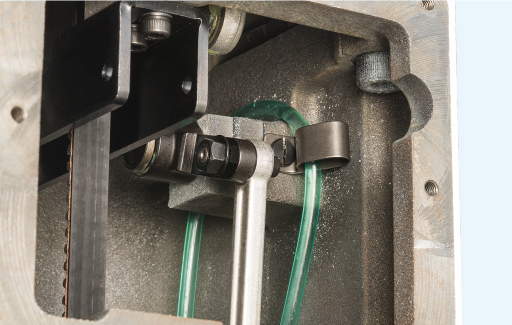

下送り上下運動量が調節可能

下送り上下運動量の調整ができます。厚地の縫製では上下運動量を増やして確実に送り、薄地の縫製では上下運動量を減らすことで布のバタつきを抑えるなど、素材に合わせた調整が可能です。
上送り・下送り比率が変更可能

上送り量はそのままで下送り量のみ調整することで、上送りと下送りの比率を変えられます。縫いズレ防止に役立ちます。

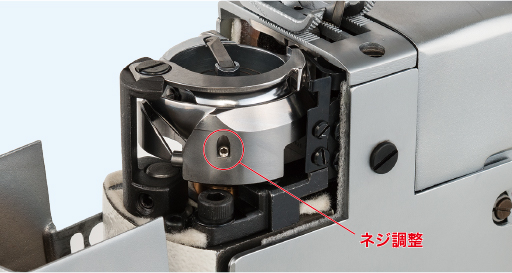

水平2倍釜を採用

針受け当たり量をネジで調整できるタイプの釜を採用。針受けの調整が容易で、針受け部の剛性も高く、目飛び防止や剣先の磨耗を抑えられます。

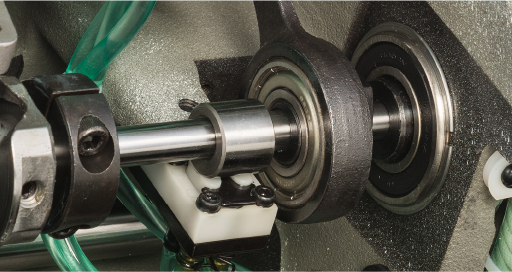

低速でも安定した給油方式

油の逆流を防ぐ機構を採用し、低速でもパワフルで確実な給油ができます。釜への給油が安定するのできれいな縫いを実現できます。

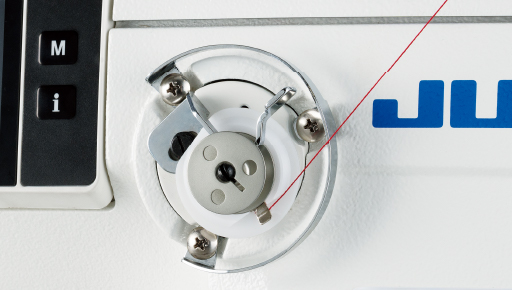

ワンタッチ下糸巻き装置

下糸巻き装置は巻き初めの糸を手作業で巻く必要がなく、ボビンをセットするだけで巻き始めます。

スペック

機種名	PLC-2710VS-7 PLC-2710NVS-7	PLC-2710NVM-7	PLC-2710NVM-7 PLC-2760NVS-7	PLC-2760NVM-7
縫製区分	1本針	1本針（小釜）	2本針	2本針（小釜）
最高縫い速度	2,500sti/min＊
縫い目長さ	出荷時9mm（最大12mm）
縫い目調整方式	電子制御
針棒ストローク	40mm
使用釜	水平2.0倍ラッチ釜	水平1.6倍ラッチ釜	水平2.0倍ラッチ釜	水平1.6倍ラッチ釜
押え上昇量	20mm
交互上下量	0.5～9.0mm
交互上下量調整方式	電子制御
安全装置	標準装置
下糸巻き装置	アーム内蔵式（ワンタッチタイプ）
下送り微量調整機構	標準装備
給油方式	セミドライヘッド・集中タンク方式/釜自動給油（油量残量表示付き）
フトコロ広さ	347mm（押え棒芯からアーム付根まで）
釜軸台部高さ	170mm
膝上げ装置	標準装備（付属品）
自動押え上げ装置	標準装備
使用針	134×35（Nm100～180、標準Nm140）
使用糸番手	＃30～＃5
頭部質量	82kg		87kg
電源 / 消費電力	単相100V、三相200V / 200VA

*sti/min はStitches per Minute（針/分）の略です。

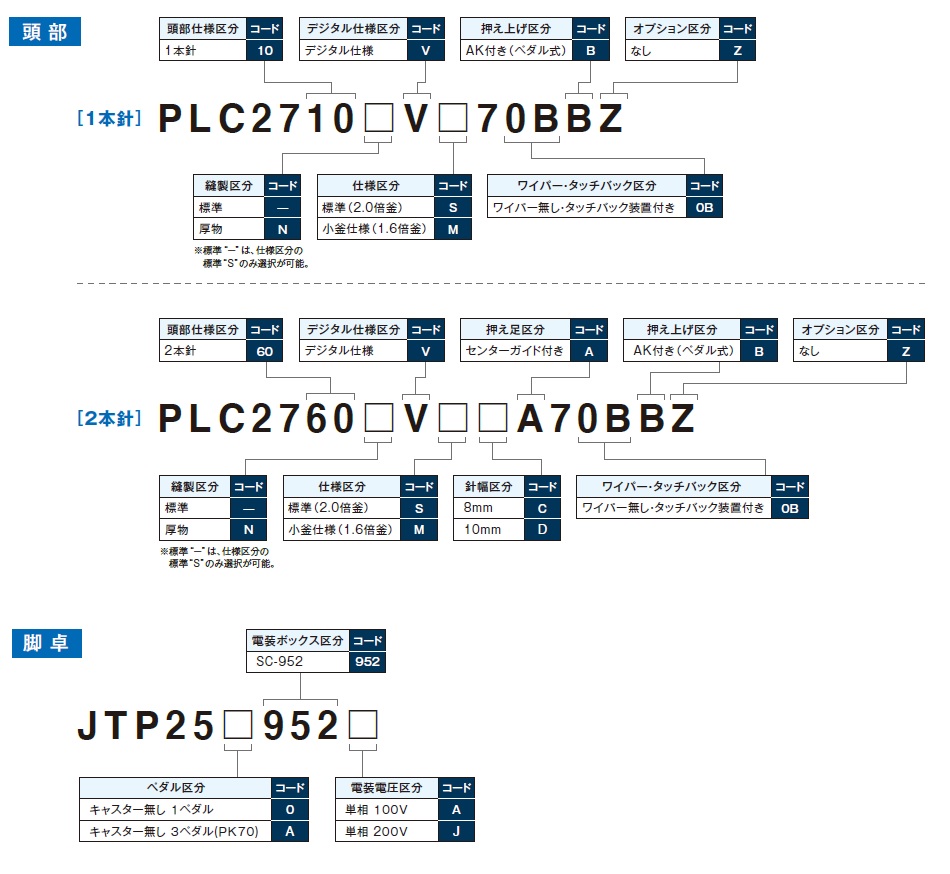

機種表示

ゲージ

PLC-2700V-7

ゲージ種別	針板	送り歯	針留(組)	センターガイド付き押え足(組)	ガイド用送り足(組)	側面カバー(組)
図
針幅	品番	品番	品番	品番	品番	品番
6mm	40206348	40218803	40218728	40038810	40038854	40134017
8mm	40210225	40130907	40216775	40038808	40038852	40134018
10mm	40218661	40130062	40216774	40038806	40038850	40134019
12mm	40130928	40130926	40038772	40038802	40038848	40134020
