製品概要
製品特長

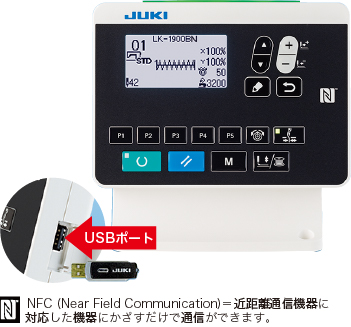

NFC対応によるミシンデータ双方向通信機能を搭載
縫製品に合わせたミシン調整データは、市販されているAndroid 端末により非接触で双方向データ通信ができます。これにより、縫製ラインのミシンが一律の設定や状態の確認が簡単にすばやくできるようになり、段取り替えが容易になります。操作パネルにはUSB ポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。
縫い諸元が数値管理でき、「品質の安定」「段取り替え時間短縮」ができます。数値化した縫製データはAndroid 端末、USB メモリーなどで外部に取り出しが可能です。
※JUKI Smart APP は Android OS バージョン6.0 推奨。
(バージョン5.0 以上で動作確認済)使用方法は、JUKI の販売店にお問い合わせください。
基本機能
高い生産性
最高縫い速度3,200sti/min、縫い始め・縫い終りの高速立ち上げ、立ち下げ、糸切り速度および自動押え上げ動作の高速化により、トータルサイクルタイムを短縮します。
優れた作業性、操作性(低振動・低騒音)
- 小型AC サーボモーター直結のダイレクトドライブ頭部(ベルトレス)により、優れた応答性、高い停止精度を実現。高速でも低振動・低騒音の快適な作業環境をつくります。
- 頭部のアーム部に手元プーリーを設置。針落ちの確認が簡単に行えます。
きれいな縫い目
上糸つかみ機構により、縫い始めの安定した糸の結節が得られます。
多様な縫いパターン
- 51 種類の縫いパターンを標準装備し、簡単に切り換えができ、多様な縫いパターンに容易に対応できます。
※LK-1900BNBは、標準50パターンです。 - 従来機(LK-1900、1900A、1900AN シリーズ)でご使用されていたデータ(EP-ROMのデータは変換して使用可能)は、LK-1900BNで縫製可能です。
- 51 種類の縫いパターンを標準装備し、簡単に切り換えができ、多様な縫いパターンに容易に対応できます。

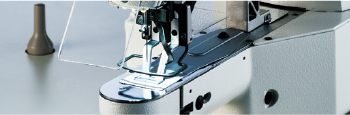

自動押え上げ機構
- パルスモーター式自動押え上げ機構を標準装備、オペレーターの疲労を軽減します。
- 1段ストロークから、位置決めがしやすい2段ストロークにも切り換え可能です。2段ストロークは中間停止の高さを操作パネルから設定できます。
- 押え上昇量は、最大17mm(標準14mm)まで可能です。
縫い始め点の補正が可能
縫い始め点をX、Y方向に移動することができます。押え形状に合わせて縫いパターンの位置を補正することができます。
油汚れを解消
- 先進のドライ化技術により、面部(針棒部・天秤部)を無給油化。製品の油汚れを解消します。
- 釜部にはオイルタンクからきれいな油のみを微量給油します。
環境に優しい省電力化
パルスモーターにエンコーダーを搭載することにより省電力化されます。
アクティブテンション(電子糸調子機構)を標準装備
- 各種縫製条件(糸、布地、縫い速度など)に応じた上糸張力を操作パネル上で設定でき、そのデータを記憶・再現します。
- 縫い始め、縫い途中、縫い終り(止め縫い)各部の上糸張力を個別に設定できます。
- 操作パネルで1針ごとの上糸張力を設定できますので、縫い品質をさらに向上します。
LED手元ライト
LED手元ライトは光量を5段階に調節でき、OFF設定も可能です。オペレーターが作業し易い明るさに設定できますので作業効率が上がります。
素材に合わせ最適な仕様をご用意
H仕様は針貫通力を強化していますので、厚物への対応力がさらに向上しました。
- W仕様は大釜の採用により下糸の交換頻度が減少し、能率的な作業が行えます。

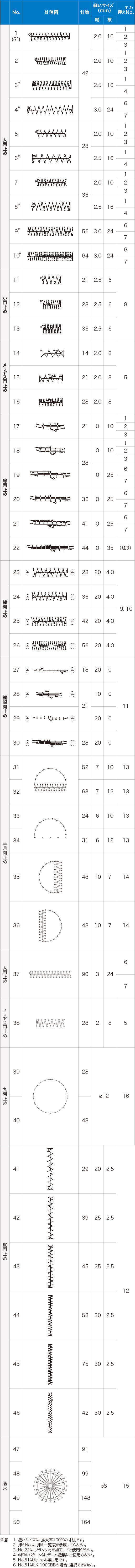

標準パターン一覧表
スペック
機種名 | LK-1900BN-HS | LK-1900BN-WS | ||
---|---|---|---|---|
仕様 | 厚物 | 厚物倍釜 | ||
最高縫い速度 | 3,200sti/min* | 2,700sti/min* | ||
可縫サイズ | 縦30mm×横40mm | |||
縫い目長さ | 0.1~10mm(0.1mm単位) | |||
針棒ストローク | 41.2mm | |||
押え上昇量 | 標準14mm(逆転針上げ時17mm) | |||
自動押え上げ装置 | 標準装備(パルスモーター式) | |||
上糸調子 | アクティブテンション(電子糸調子機構) | |||
使用針 (出荷時装着番手) |
DP×17 (#21) | DP×17 (#21) | ||
使用釜 | 半回転標準釜 | 半回転倍釜 | ||
記憶容量 | 最大20,000針 | |||
標準パターン数 | 51パターン | |||
記憶可能データ数 | 200パターン | |||
拡大・縮小機能 | 20~200%(1%単位)、 縫い目長さ増減方式 | |||
記憶方式 | 内蔵メモリ | |||
下糸カウンター | 標準装備(アップ/ダウン方式) | |||
給油方式 | 釜部: 微量給油 | |||
使用油 | JUKIニューデフレックスオイル No.2(ISO VG32 相当) | |||
ミシンモーター | 小型ACサーボモーター(ダイレクトドライブ式) | |||
電源/消費電力 | 三相200V/250VA | |||
質量 | 頭部(モーター搭載) 42kg、 電装5.1kg |
*sti/minはStitches per Minute(針/分)の略です。

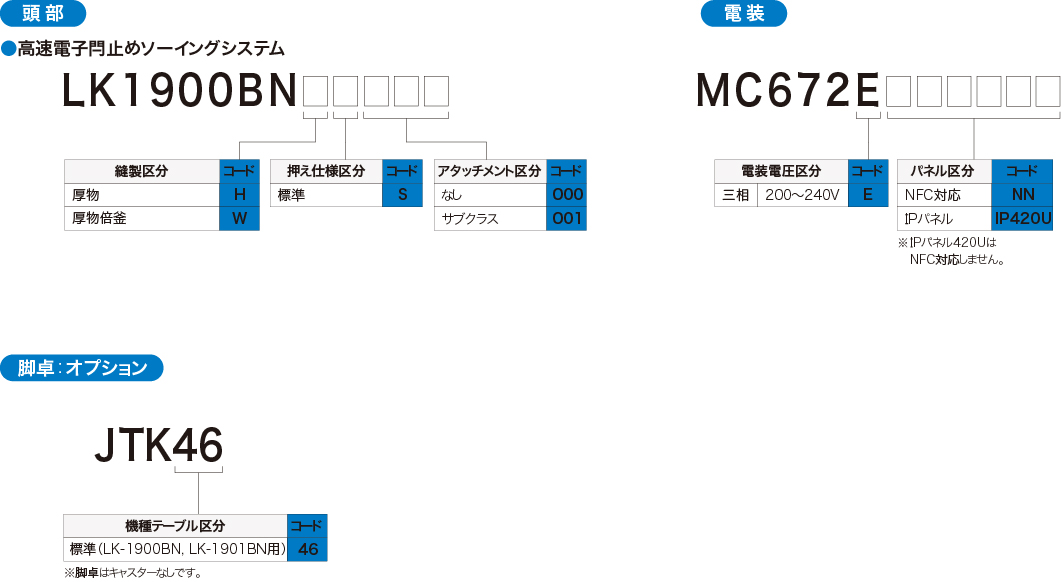

機種表示
ゲージ
LK-1900BN-HS
LK-1900BN-WS
ゲージ種別:OP | 布押え足(組) | 布押え足_右 | 布押え足_左 |
---|---|---|---|
図 | |||
備考 | 品番 | 品番 | 品番 |
- | 13518659 | 13518600 | 13518709 |
- | 13548557 | 13548508 | 13548607 |
- | 13548151 | 13548102 | 13548201 |
- | 13542451 | 13542402 | 13542501 |
メリヤス閂用 | 13542964 | 13542915 | 13543012 |
- | 13571955 | 13571955 | 13571955 |
ゲージ種別:OP | 布押え下板 | 布押え下板 | 布押え下板ブランク | 布押え下板ブランク | 布押え下板ブランク |
---|---|---|---|---|---|
図 | |||||
- | 品番 | 品番 | 品番 | 品番 | 品番 |
A | 14116107 | 14137707 | 14120109 | 40021855 | - |
B | 14116206 | - | 14120208 | 40021856 | - |
C | 14116305 | - | 14120505 | 40021857 | - |
D | 14116404 | - | 14120307 | - | 40021858 |
E | 14116503 | - | 14120406 | - | 40021859 |
F | 14116602 | - | - | - | - |
G | 14116701 | - | - | - | - |
H | 14116800 | - | - | - | - |
I | 14116909 | - | - | - | - |
- | 13548003 | - | - | - | - |
- | 13554506 | - | - | - | - |
D9-14 | 13554803 | - | - | - | 40021873 |
12 | - | - | - | 40021876 | |
10 | - | - | - | 40021879 | |
14 | - | - | - | 40021882 |
ゲージ種別:OP | 布押え下板ブランク_右 | 布押え下板ブランク_左 |
---|---|---|
図 | ||
備考 | 品番 | 品番 |
処理有 | 14121701 | 14121800 |
処理無 | 14121909 | 14122006 |
処理有 | 40021851 | 40021852 |
処理無 | 40021853 | 40021854 |
ゲージ種別:OP | 中釜押え | 針穴ガイド | |
---|---|---|---|
図 | |||
- | 品番 | 品番 | 備考 |
14103253 | B2426280000 | - | |
14103352 | B242628000B | 太針 | |
14103659 | 14109607 | - | |
B1817210DAD | D2426282C00 | メリヤス閂用 | |
- | D2426MMCK00 | - |
ゲージ種別:OP | 指ガード | |||
---|---|---|---|---|
図 | ||||
- | 品番 | 品番 | 品番 | 品番 |
26224204 | 13573407 | 14120000 | 14135305 | |
13548300 | - | |||
備考 | - | 縦閂 | - | - |
ゲージ種別:OP | 布押え足滑り板(組) | 布押え足滑り板(組)_右 | 布押え足滑り板(組)_左 |
---|---|---|---|
図 | |||
品番 | 14121263 | 14121255 | 14121354 |
ゲージ種別:OP | 布押え足A_左 | 布押え足A_右 | 布押え足B_左 | 布押え足B_右 | 布押え足ブランク_左 | 布押え足ブランク_右 |
---|---|---|---|---|---|---|
図 | ||||||
品番 | 14137608 | 14137509 | 14137905 | 14137806 | 40021870 | 40021869 |
ゲージ種別 | 布押え足_左 | 布押え足_右 |
---|---|---|
図 | ||
備考 | 品番 | 品番 |
D9-14 | 40021872 | 40021871 |
12 | 40021875 | 40021874 |
10 | 40021878 | 40021877 |
14 | 40021881 | 40021880 |
