1本針本縫倍釜ミシン

確かな性能、高い縫品質。
厚物縫製に最適な倍釜ミシンが高品質・高能率生産を実現します。

製品特長

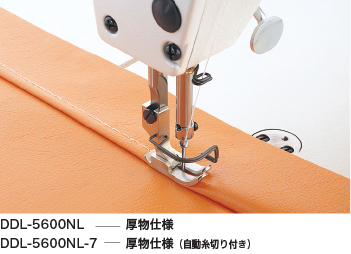

  • 厚物素材に幅広く対応

    厚物用(L仕様)は最大縫目長さが8mmと長く、カバン・袋物などのピッチの大きな厚物縫製にも幅広く対応します。

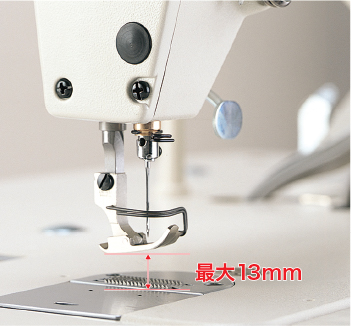

  • 高い押え上げ上昇量

    高い押え上昇量(13mm)、軽いタッチの縫目長さ調節ダイヤルなど、操作性に優れた機能がオペレーターをサポートし、生産性を加速します。

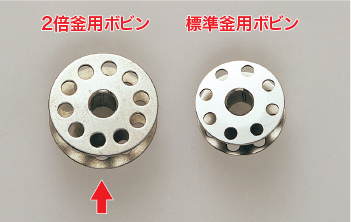

  • 下糸交換頻度を低減

    垂直2倍釜の採用により、下糸巻き量が大幅にアップしました。下糸交換の頻度が低減し、高能率な作業が行なえます。

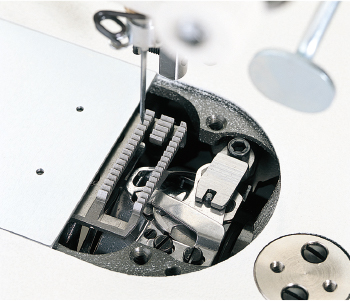

  • 「#8」までの太糸を確実にカット
    (DDL-5600NL-7)

    動メスと固定メスによる安定した糸切り機構で、細糸から#8までの太糸を確実に、スピーディにカットします。

基本機能

  • アタッチメント取付け座を標準装備

    各種アタッチメントの取付けを考慮し、アタッチメント取付け座を標準装備しています。
    耐久性に優れ、頻繁なアタッチメント交換にも長期間安心してご使用いただけます。

スペック

機種名 DDL-5600NL
糸切りなし
DDL-5600NL-7-0B
自動糸切り付き
用途 厚物
最高縫速度 3,000rpm
最大縫目長さ 8mm(正逆共) 8mm、逆送り5mm
針棒ストローク 36mm
押え上昇量 手動 5.5mm/膝上げ 13mm
使用針 DB×1( #21) #20~#23
使用糸 #30~#8
使用釜 自動給油全回転2倍釜
給油方式 自動給油
使用油 JUKI ニューデフレックスオイル No.1(ISO VG7相当)
タッチバック装置 - 標準装備
電源/消費電力 - 単相100V・三相200V/650VA
頭部質量 28kg 30kg(AK85なし)

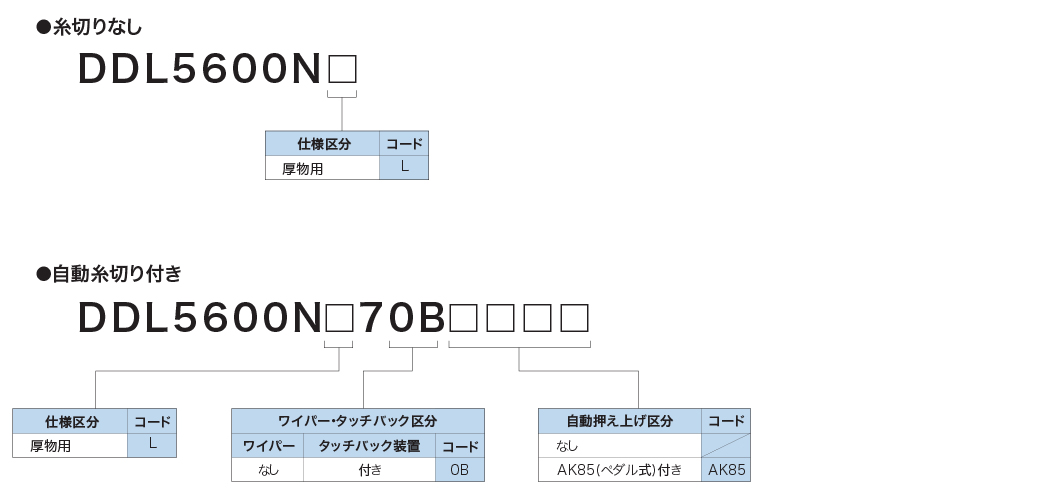

機種表示

オプション・消耗品

  • オプション

    AE-5_下糸残量検知装置 GAE050000A0

    ボビンの糸残り量が設定値に到達するとブザーで知らせ、次にペダルを踏んでもミシンが起動しません。オペレーターは下糸残量を気にすることなく作業に専念できます。
    *AE-5を後付けする場合は、必要部品をご参照ください。

  • 後付け可能オプション

    布端センサー ED-2 GED02000AA0

    センサーが布端を検知してミシンをストップ。すばやく糸切りを実行します。縫外れを気にすることなく作業が進められますから、生産性がさらに向上します。

  • 工場出荷オプション

    自動押え上げ装置(AK85) GAK850010AA

オプション適合表

品番品名DDL-5600NLDDL-5600NL-7
GAE050000A0AE-5_下糸残量検知装置
GED02000AA0布端センサー ED-2
GAK850010AA自動押え上げ装置(AK85)

ゲージ

DDL-5600NJ
DDL-5600NJ-7

ゲージ種別 針板 送り歯 押え(組)
- 品番 品番 品番
標準 11400801 11403003 D1524555EAL
その他 - - D1524555ECL *
備考 - - *指ガード付き

DDL-5600NL
DDL-5600NL-7

ゲージ種別 針板 送り歯 押え(組)
- 品番 品番 品番
標準 D1109555E0L D1613560E0A D1524555EAL
その他 D1109555E0B * D1613555E0L D1524555ECL *
備考 *溝あり:糸締りに効果的 - *指ガード付き
