入力機能付き電子サイクルマシン
（全回転釜仕様）

AMS-224ENシリーズにカーシートやエアバッグなどの大物縫製やスポーツシューズ縫製に適した下糸自動供給装置（AW-3）をオプション搭載!!

製品概要

製品特長

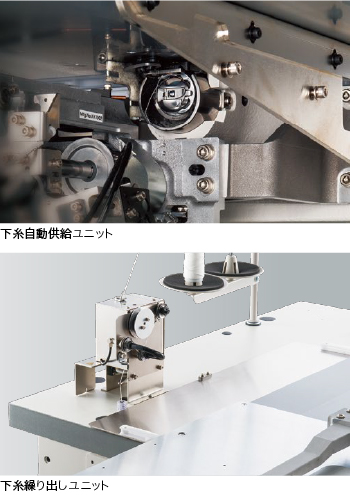

  • AW-3 下糸自動供給装置オプション

    大物縫製などでは、一回の縫製に使用する下糸量が多いことから、下糸交換作業も頻繁に発生します。AW-3は、下糸が無くなる前にボビン交換を行うので、下糸交換忘れによる不良を防ぐことができます。また、下糸巻きは縫製中に自動で行うので、オペレーターは下糸不足を気にすることなく作業に集中することができます。さらに、使用するボビンケースは2 個のみなので、下糸張力管理、下糸交換作業の手間がなく生産性が向上します。

基本機能

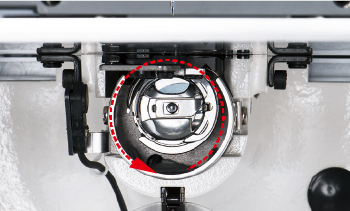

  • 全回転釜

    AMSシリーズでご好評いただいている、半回転釜仕様に加え、全回転釜仕様を新規に設定いたしました。全回転釜により、鞄や皮革製品で求められる風合いの縫い目を実現します。また、中釜押えは、左右方向に加えて前後にも調節可能となり、針番手に合せて正確な位置合せができます。

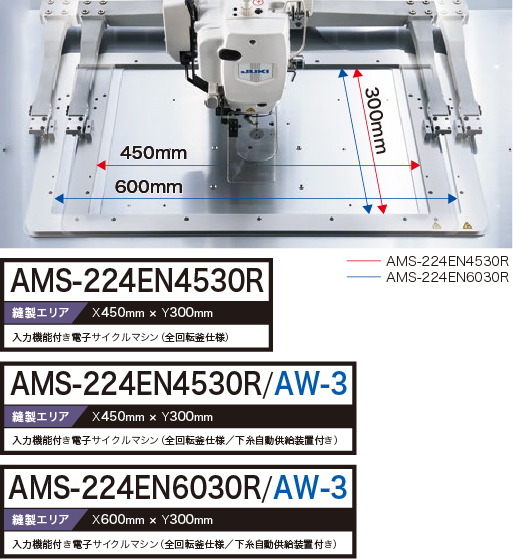

  • ワイドな縫製エリア

    縫い始め、縫い終りの瞬間加速、瞬間減速、糸切り速度の高速化による生産性の高さと、ＪＵＫＩ独自のアクティブテンションとプログラム中押えで素材に柔軟に対応し高い縫い品質を実現しました。

  • 主な用途

    自動車内装（カーシート、エアバッグ）、鞄・袋物の把手付けとベルト付け、小物バーツの多数個取り、靴・スポーツシューズのパーツ付け（左右1足分）、フルハーネス（安全帯）などの縫製に、広いエリアが活用でき、様々な用途に対応します。

スペック

機種名 AMS-224EN-4530R, AMS-224EN-4530R/AW-3 AMS-224EN-6030R/AW-3
縫製区分 中厚～厚物， 極厚物
仕様区分 エアー式外押え（一体タイプ）  S ： 標準  B ： 2段ストローク付き
最高縫製速度 2,500sti/min*（ 縫い目長さ3mm以下）
可縫サイズ 横 450mm × 縦 300mm 横 600mm × 縦 300mm
設定可能縫い目長さ 0.1～12.7mm（0.05mm単位）
針棒ストローク 41.2mm
外押え上昇量 最大30mm
中押え上昇量・
ストローク		 上昇量 ： 20mm， ストローク ： 標準 4mm （0～10mm）
中押え下位置可変 標準 0～3.5mm （最大0～7.0mm）
中押え高さ変更 入力により無段階制御 （パルスモーター制御）
上糸調子 アクティブテンション（ 電子糸調子機構）
上糸切れ検知 標準装備
縫い始め糸抜け防止 アクティブテンションにて対応
使用針
(出荷時装着番手)		 DP×17 （#23）
適応糸番手 #30～#5
使用釜 全回転倍釜
ミシンモーター ACサーボモーター （ダイレクトドライブ式）
電源／消費電力 単相100V・三相200V／550VA
エアー圧／エアー消費量 0.5～0.55MPa （最大0.55MPa）／AW-3付き：156 dm3/min， AW-3なし：1.8 dm3/min

*sti/minはStitches per Minute（針/分）の略です。

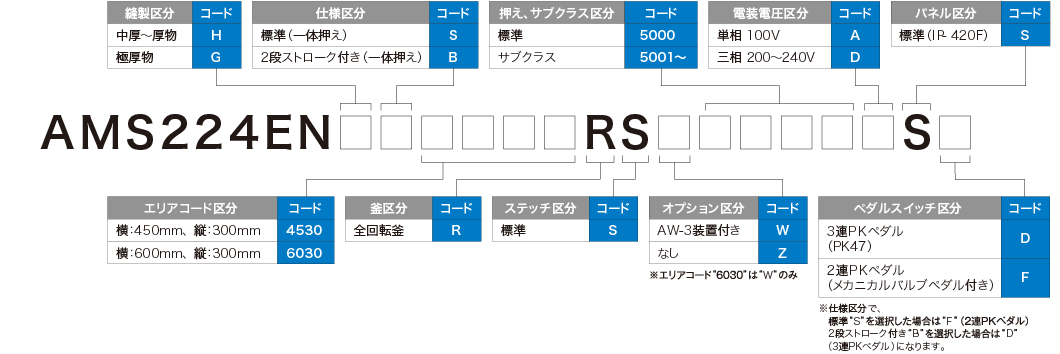

機種表示

ゲージ

AMS-224EN-HS4530R
AMS-224EN-HB4530R
AMS-224EN-GS4530R
AMS-224EN-GB4530R
AMS-224EN-HS4530R/AW3
AMS-224EN-HB4530R/AW3
AMS-224EN-GS4530R/AW3
AMS-224EN-GB4530R/AW3
AMS-224EN-HS6030R/AW3
AMS-224EN-HB6030R/AW3
AMS-224EN-GS6030R/AW3
AMS-224EN-GB6030R/AW3

  ゲージ種別 針穴ガイド 釜 中押え 針棒糸案内
縫製区分
使用針番手		 図
糸番手 品番 備考 品番 品番 備考 品番
中厚～厚物仕様
#14～#18　DP×17		 #30~#20 14439400 Φ2.0 D1830560EA0 40023632
B1601210D0FA		 Φ2.0
Φ2.2		 40026884
厚物仕様
#18～#21　DP×17		 #20~#8 14439509 Φ2.3 D1830141EA0 B1601210D0BA Φ2.7 40026884
厚物仕様
#20~#23　DP×17		 #20~#8 14439608 Φ3.0 D1830141EA0 B1601210D0BA Φ2.7 40026884
極厚物仕様
#23～　　DP×17		 #8~#2 14439707 Φ4.0 B1830241HA0 B1601210D0CA Φ3.5 40026884
