セミドライヘッド電子本縫千鳥縫ソーイングシステム

縫い調整の「常識」が「感動」に変わる。
ミシンの歴史を変える次世代ソーイングシステム

生産に携わる全ての人に、デジタルソーイングシステムがスマートで新しい価値を提案します。

製品概要

製品特長

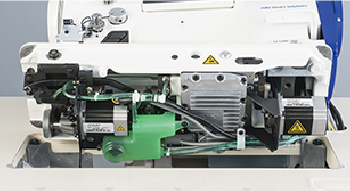

  • 上下、水平駆動のデジタル送り機構

    上下、水平方向の送り機構をモータ制御しました。
    パネル操作により簡単にミシンの調整が可能です。

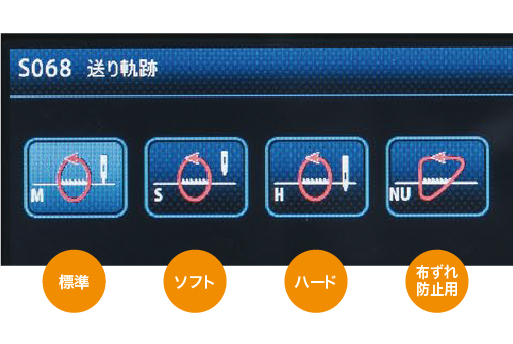

  • 工程・素材に合わせた最適な縫いを実現

    これまで時間の掛かっていた、送りのタイミング変更がパネル操作で簡単に変更可能であり、工程に適した縫い品質(ソフト⇔標準⇔ハード)が設定可能です。
    また、布ずれ防止用の送り軌跡への変更も可能であり、素材対応力を高めています。

  • ロータリー式のアクティブテンションを採用

    世界初となる、ロータリー式アクティブテンションを採用しました。これまでむずかしかった、下糸の残り量が少なくなった際の糸調子の安定化をアクティブテンションにて補正します。
    また、縫い速度に応じて糸張力を補正することもできますので、縫い品質の向上に役立ちます。

  • アクティブ押え仕様が選択可能

    デジタル式のアクティブ押えにより、縫い速度に応じて押え圧力を補正することが可能となり、高速縫製時のジャンピングの発生を抑えることができます。(AK156〈アクティブ押え仕様〉を工場出荷時選択)

  • 段部検知装置を装備

    段部検知装置を搭載し、平部と段部の縫い調整がそれぞれ設定できますので、段部縫製時に縫いピッチが詰まる、糸が締まらないといった問題を解決できます。

  • 多様なパターン縫いが可能に

    基本的な縫い形状11種類・20パターンを標準装備。ミシン本体の新型操作パネルから千鳥縫い、T ステッチ、模様縫いなど縫いパターンの選択ができますので、設備稼働率が大幅に向上します。
    また、ブラジャーのボーン部分を縫い込まず、縫い目を飛ばして縫製する工程に対しても、縫製パターンを作成することが出来ますので、より生産性を高めることが出来ます。
    紳士服では、箱ポケットのステッチ縫い、衿のカラークロス縫い、ラベル付け工程など、婦人服ではジャケット、ブラウスの衿、前身頃への模様縫いが可能となります。
    また、カスタムパターンにてオリジナルのパターン作成が可能ですから用途がさらに拡大します。

  • IoTを活用した縫製・ミシン管理

    縫い調整データは市販されているAndroid 端末との間で非接触で双方向データ通信ができます。
    これにより、縫製ラインのミシンの一律設定や、状態の確認がすばやくでき、製品品質の安定化につながります。

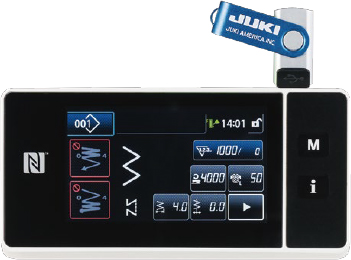

    操作パネルにはUSBポートが標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。

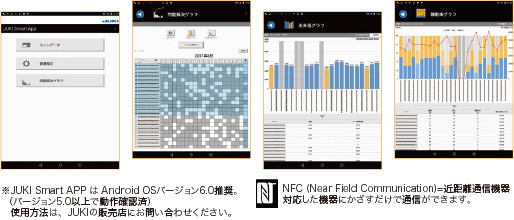

  • JUKI Smart APPにより様々な情報を送信・確認することが可能

    アプリには、管理設定(端末登録)、ミシンデータ(縫製データ)、問題解決グラフの項目があります。
    問題解決グラフでは、取得した各ミシンデータから生産高グラフ、稼働率グラフなどを作成しますので、現況確認や解析に活用できます。

基本機能

  • 省エネ効果

    パネルバックライトの自動OFF機能

    一定時間パネル操作がない場合、自動的にパネルのバックライトをOFFにすることができます。(設定は1分~20分)

    スリープモード(自動電源OFF機能)

    操作をしない状態が一定時間経過すると、モータなどの動力電源をOFFにすることができます。(設定は1分~50分)

    ※パネルより設定ができます。

  • オイルパンレス構造

    頭部はグリス給油によるセミドライ化を実現。縫製品の油汚れを低減します。

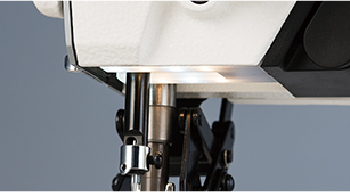

  • LEDライト

    アームあご下にLED 照明を標準装備。
    これまでの機能に加え『白色⇔中間色(初期値)⇔ 電球色』の色合いの変更も可能になり、作業者の目の疲れを低減します。

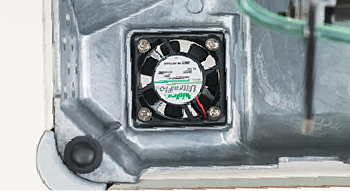

  • 冷却ファン

    冷却ファンの最適配置により、釜部の発熱を低減しました。

  • 3連手元スイッチ

    手元スイッチは3連式を採用。タッチバック・ミラー機能・段部補正など多機能に対応します。

  • バックレバー

    細かな作業にも対応できるよう、バックレバーは標準装備としています。

  • 釜合わせモード

    パネル操作で『釜合わせモード』に設定することで、電源を入れたまま釜合わせ作業が安全に行えます。

スペック

機種名 自動糸切り付き LZ-2290CF-7
仕様 フルデジタル仕様
最高縫い速度*2 5,000sti/min*1(出荷時4,000sti/min*1
最大針振り幅 標準8mm(ゲージ交換により10mmまで可)
針振り機構 モーター制御
送り機構(水平方向) モーター制御
送り機構(上下方向) モーター制御
最大送り量 5.0mm(出荷時2.5mm)
天秤 ロータリー天秤
糸調子機構 ロータリー式アクティブテンション
段部検知装置 あり
押え方式 バネ式(アクティブ押え仕様〈AK156〉はデジタル式)
押え上昇量 手動5.5mm / 膝上げ10mm / 自動押え上げ10mm
自動押え上げ装置 頭部選択(モーター制御)
使用釜 DP釜(内釜チタンコーティング)
使用針(出荷時) オルガンDP×5(#10)、シュメッツ438(Nm75)
操作パネル カラータッチパネル(NFC機能付き)
標準縫いパターン数 11種類20パターン
カスタムパターン記憶容量 200パターン
最大針数 500針 / パターン
連続縫いパターン 最大20パターン、20ステップ、2,000針 / ステップ
本体入力機能 あり(操作パネルにて)
手元スイッチ 3連スイッチ(カスタム設定可能)
LED 標準装備(調光 / 調色機能付き)
下糸巻き装置 頭部上面内蔵式
頭部駆動 小型ACサーボモーター : 400W(ダイレクトドライブ方式)
給油方式 セミドライ(面部 : グリス給油、釜部 : タンクからの給油)
使用油 JUKIニューデフレックスオイルNo.1(ISO VG7相当)
フトコロ広さ/ベッドサイズ 300mm / 517mm×178mm
消費電力 600VA
製品重量 49.8kg

*1 sti/min はStitches per Minute(針/分)の略です。
*2 最高縫い速度は、縫い形状により異なります。

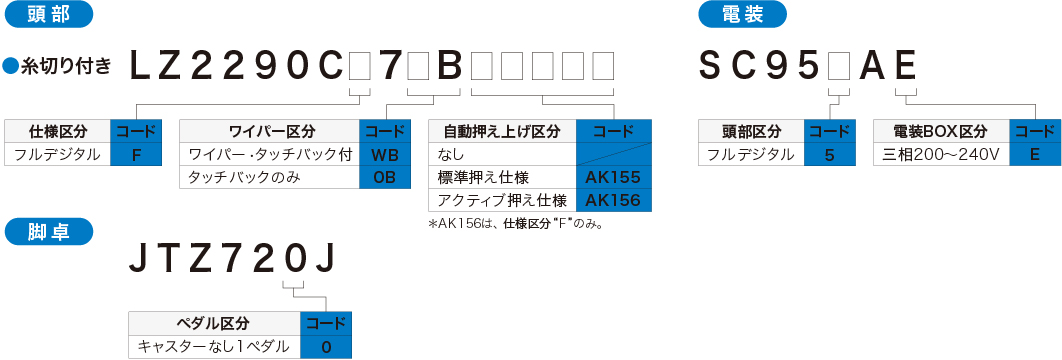

機種表示

オプション・消耗品

  • オプション

    押え棒 D1501583H00
    押え継ぎ足 D1502583H00
    押え連結足 B1551586000
    止めネジ SS7090910TP
    押え調節バネ(φ1.2) B1505227T00
    押え調節バネ(φ1.6) B1505552000A
    ハードポイント釜 22526578
    糸調子組 40017095
    押え組 22591564
    送り歯 10064004
    針板組 10061554
    ファゴット上巻ホルダー MAM09700BA0
    ネジ SS5110710SP
    太糸縫製用部品_標準押え仕様 40231251
    太糸縫製用部品_アクティブ押え仕様 40231250
    太糸縫製用部品_太糸用糸切ユニット 22556054
    太糸縫製用部品_裏逃げ付き押え 22580369
    太糸縫製用部品_針棒糸掛け D1440583H00
    糸調子組 40172470

オプション適合表

品番品名LZ-2290CF-7
D1501583H00押え棒
D1502583H00押え継ぎ足
B1551586000押え連結足
SS7090910TP止めネジ
B1505227T00押え調節バネ(φ1.2)
B1505552000A押え調節バネ(φ1.6)
22526578ハードポイント釜
40017095糸調子組
22591564押え組
10064004送り歯
10061554針板組
MAM09700BA0ファゴット上巻ホルダー
SS5110710SPネジ
40231251太糸縫製用部品_標準押え仕様
40231250太糸縫製用部品_アクティブ押え仕様
22556054太糸縫製用部品_太糸用糸切ユニット
22580369太糸縫製用部品_裏逃げ付き押え
D1440583H00太糸縫製用部品_針棒糸掛け
40172470糸調子組

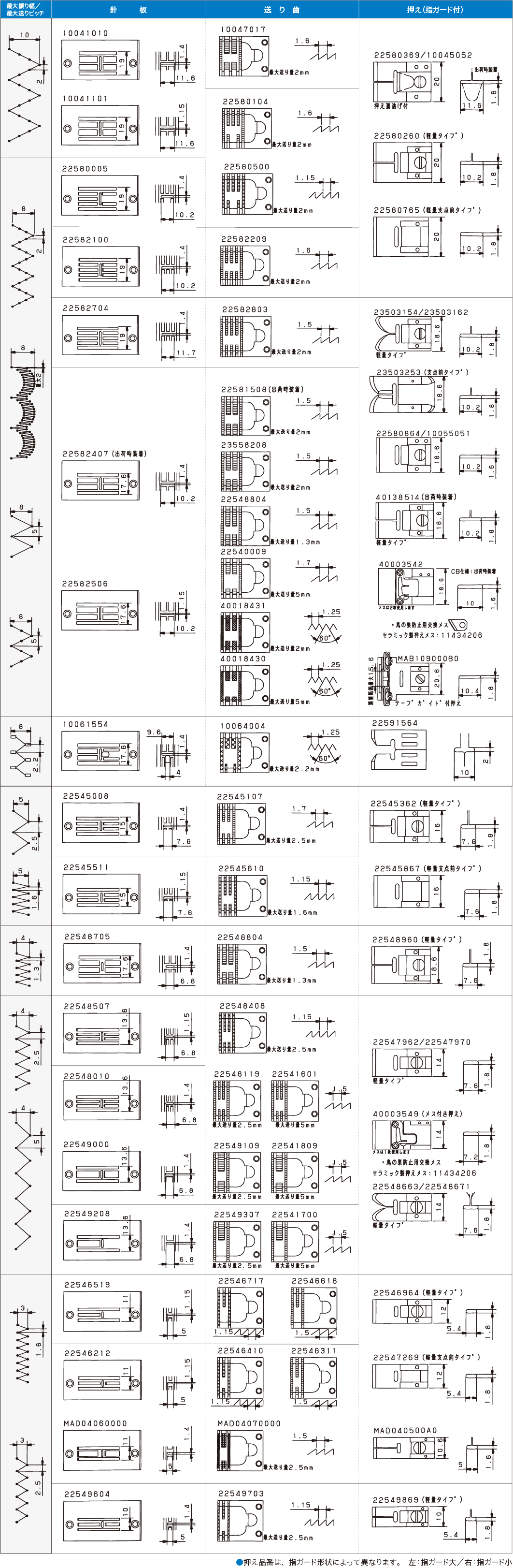

ゲージ
