製品特長

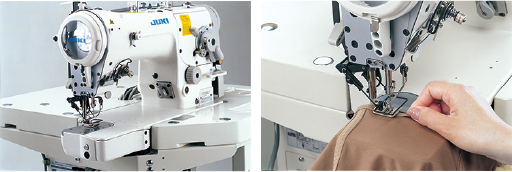

シリンダーベッド型千鳥縫いミシン
LZ-2284N-7をベースにしたシリンダーベッドの本縫千鳥縫いミシンです。
筒形状になった縫い製品の全周縫い工程では大幅に取り回しがし易くなり、生産性の向上、縫い製品の品質向上が図れますので、ゴムテープ付け、ゴムテープ伏せ縫いに最適な千鳥縫いミシンです。
スペック
| 機種名 | 自動糸切り付き | LZ-2284C-7 | ||
|---|---|---|---|---|
| 縫い形式 | 2点・4点千鳥縫い | |||
| 縫い目図 |  |
|||
| 最高縫い速度 | 5,000sti/min＊1 | |||
| 最大針振り幅 | 10.0mm（2点） 10.0mm（4点） |
|||
| 最大送り量 | 2.5mm（2点） 2.0mm（4点） |
|||
| 下メス最少切り代 | - | |||
| 下メス駆動方式 | - | |||
| 押え上昇量 | 手動5.5mm/ 膝上げ10.0mm |
|||
| 使用釜 | DP釜（内釜チタン処理） | |||
| 天秤 | ロータリ―天秤 | |||
| 給油方式 | 強制自動給油式 | |||
| 使用針（出荷時） | シュメッツ438SUK （Nm80） |
|||
| 針位置変更機構 | 標準装備 | |||
| 返し縫い機構 | 標準装備 | |||
| 針振り方式 | 溝カム | |||
| 出荷用 標準ゲージ (品番) |
針板 | 225-82407 | ||
| 送り | 225-81508 | |||
| 押え（組）＊2 | 235-03162 | |||
＊1 sti/minはStitches per Minute（針/分）の略です。
＊2 押え（組）の品番は指ガード小（ワイパーなし）で表示しています。指ガード大（ワイパー付き）は品番が異なります。
機種表示
ゲージ
LZ-2284C-7
| ゲージ種別 | 針板 | 送り | 押え(組) |
|---|---|---|---|
| 図 |  |
 |
 |
| - | 品番 | 品番 | 品番 |
| - | 22582407 | 22581508 | 23503162 |
| 備考 | - | - | 指ガード小(ワイパーなし)です。 指ガード大(ワイパー付き)は品番が異なります。 |
