高速電子眠り穴かがりソーイングシステム

「縫製」「ミシン管理」を行う次世代ソーイングシステム。
NFC対応によるミシンデータ双方向通信機能を搭載。

製品概要

製品特長

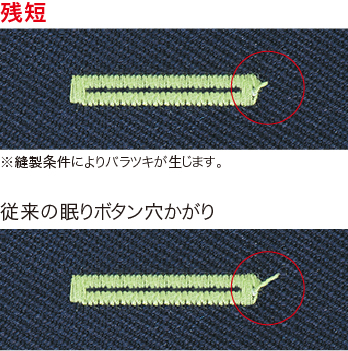

  • 残短機構(LBH-1790ANB)

    縫い終りの下糸残り量が平均2.0mm以下と短くなりました。
    糸摘み作業の手間を省きます。

  • IoTを活用した縫製・ミシン管理

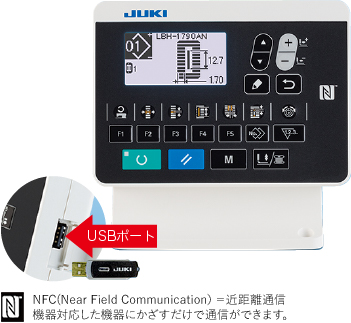

    縫製品に合わせたミシン調整データは、市販されているAndroid端末により非接触で双方向データ通信ができます。これにより、縫製ラインのミシンが一律の設定や状態の確認が簡単にすばやくできるようになり、段取り替えが容易になります。操作パネルにはUSBポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。

    縫い諸元が数値管理でき、「品質の安定」「段取り替え時間短縮」ができます。
    数値化した縫製データはAndroid端末、USBメモリーなどで外部に取り出しが可能です。
    ※JUKI Smart APP は Android OSバージョン6.0推奨。
    (バージョン5.0以上で動作確認済)使用方法は、JUKIの販売店にお問い合わせください。

基本機能

  • 高い生産性

    最高縫い速度は4,200sti/min、空送り速度は200mm/sです。
    連続縫いにおいて、サイクルタイムが向上します。

  • サイクル縫い・連続縫い

    サイクル縫い

    20種類のプログラムを登録でき、それぞれのプログラムで最大30パターンまで記憶します。

    連続縫い

    複数のパターンを押えを上げずに連続して縫製することが可能です。
    20種類のプログラムを登録でき、それぞれのプログラムで最大6パターンまで記憶します。(オプション部品と交換が必要です。)

  • すべての駆動機構を電子制御

    • 布送り、針送り、上糸切り、下糸切り、布切りメス、押え上げ機構などを電子制御化しました。
    • すべての調整値はデジタル化され、操作パネルで設定・記憶することができます。
  • オペレーターに優しい環境

    • ダイレクトドライブモーターによる静音性。
    • LEDライトは照度調整ができアーム顎部下面に配置、全仕様に標準装備しました。
    • 補助テーブル(標準付属)の装着により、縫製品のセット性がさらに向上します。また、針落ちがベッドの中心になりますから、位置合わせがしやすくなります。



  • 布切りメス音が低減

    パルスモーター駆動により、メス作動時の音が低く、縫製環境が改善されます。

  • 多様なペダル機能

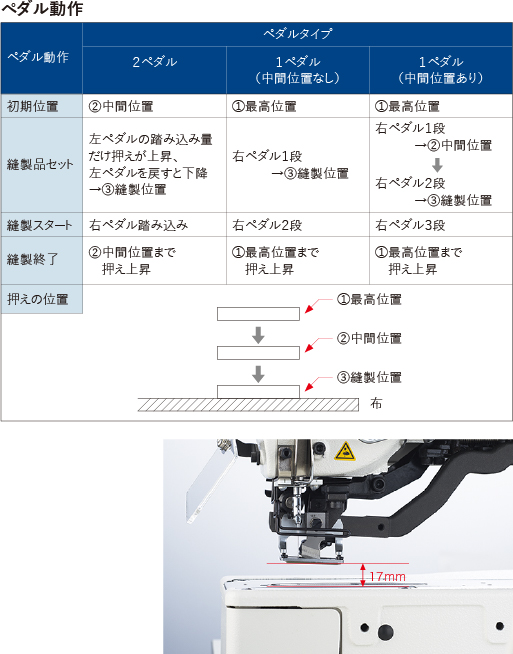

    • パルスモーター式自動押え上げ装置を標準装備、オペレーターの疲労を軽減します。1ペダル↔2ペダルの切り換えや、位置決めがしやすい中間停止も可能です。(※2ペダルはオプション注文となります)
    • 下糸の残り量に応じて、上糸張力を自動補正。下糸減少時でも縫い品質が安定します。

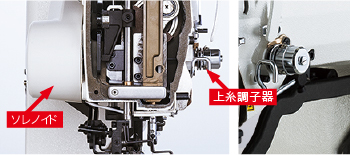

  • JUKI独自のアクティブ・テンション
    (電子糸調子機構)

    • 各種縫製条件(糸、布地、縫い速度など)に応じた上糸張力を操作パネルで平行部・閂止め部個別に設定でき、そのデータを記憶します。
    • 平行部・閂止め部で確実に上糸張力を切り換え、美しい縫い形状を実現します。また、糸切れ防止にも大きな効果があります。
    • 縫い始め、縫い終りの上糸張力を設定できますから、縫い始めのスッポ抜けやホツレを防止します。
    • 下縫い張力も個別に設定できます。



  • 効果の大きな下縫い機能

    下縫いは、ニットなど伸びやすい素材で効果があります。
    下縫い: 上糸を確実に巻き込みますから、はみ出しがありません。9周まで可能です。

  • メス複数回落し機能を装備

    • JUKI独自のメス複数回落し機能により、サイズ変更時のメス交換が不要です。小ロットで頻繁にサイズが変更になったり、縫いサイズの異なるサイクル縫いを行なう場合、穴かがりサイズに応じてメス落し回数が自動で設定されます。
    • パルスモーター駆動式メス機構により、メス落ち不良やメス戻り不良がありません。
    • 縫い長さは最大41mm。オプションで70mmまたは120mmまで可能です。
  • 縫い設定を簡単に切り換え

  • 油汚れを解消

    • 先進のドライ化技術により釜部以外は無給油。製品の油汚れを解消します。
    • オプションの無給油釜に交換すると完全ドライヘッドミシンになります。(最高縫い速度は3,300sti/min。)
  • メンテナンス性の向上

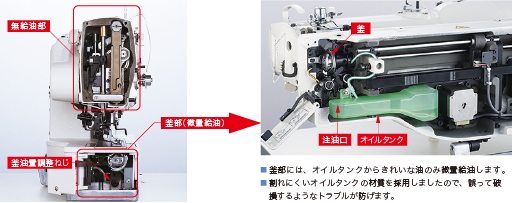

    • 釜フタカバーを開けば、新設した「釜油量調整ねじ」で容易に釜油量が調節できます。
    • 釜油量タンクに油差しで容易に注油が可能となりました。

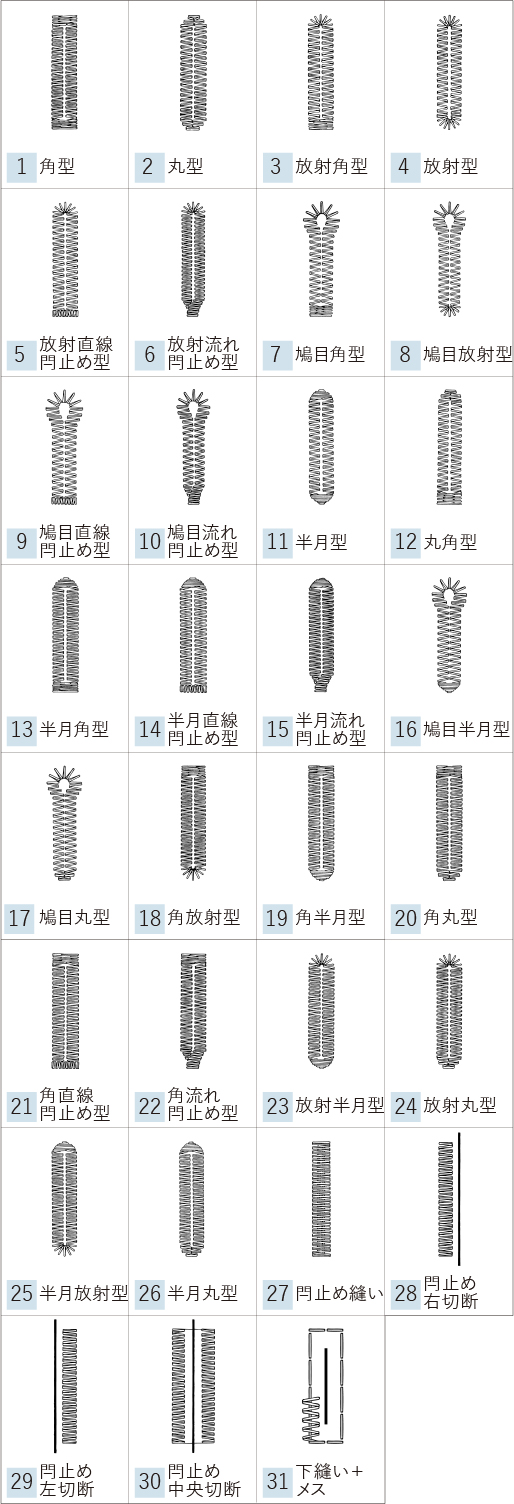

  • 多様な穴かがり縫い形状31パターンを標準装備

    最大99パターンの記憶ができ、操作パネルから自由に選択できます。

スペック

機種名 LBH-1790ANB LBH-1790AN
縫い速度 最高: 4,200sti/min*、常用: 3,600sti/min* 無給油釜(オプション)使用時: 3,300sti/min*
針棒ストローク 34.6mm
布切りメスサイズ 6.4~22.2mm( 1/4"~7/8") 6.4~31.8mm( 1/4"~1-1/4")
閂止め幅 最大4mm 最大5mm(オプション: 6mm、特別仕様部品: 最大10mm
穴かがり縫い長さ 最大25mm 最大41mm 最大220mm
(オプション: 70mm、120mm)
針振り分解能 0.05mm
上糸調子 アクティブテンション(電子糸調子機構)
針数 穴かがりサイズ、縫いピッチにより自動演算
使用針
(出荷時装着番手)
DP×5( #11J) #11J~#14J
使用釜 DPタイプ全回転釜 無給油釜(オプション)
押え上昇量 14mm(逆転針上げ時17mm)
自動押え上げ装置 標準装備(パルスモーター式)
針振り駆動方式 パルスモーター駆動
布送り駆動方式 パルスモーターによる間欠送り
布切りメス駆動方式 パルスモーター駆動
標準パターン数 31パターン
記憶可能パターン数 最大99パターン
下糸巻き装置 頭部内蔵式
頭部駆動方式 小型ACサーボモーター(ダイレクトドライブ方式)
電源/消費電力 三相200~240V / 250 VA
給油方式 釜部のみ微量給油 無給油釜(オプション)使用時は無給油
使用油 釜部: New Defrix Oil No.1(ISO VG7相当)
質量 頭部(モーター搭載) 55kg、
電装 5.5kg
頭部(モーター搭載) 55kg、
電装 6kg

*sti/minはStitches per Minute(針/分)の略です。
※特別仕様部品は特別注文となりますので最寄のカスタマーズセンターへお問い合わせ下さい。

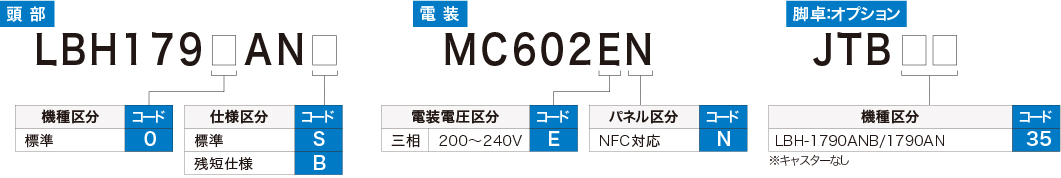

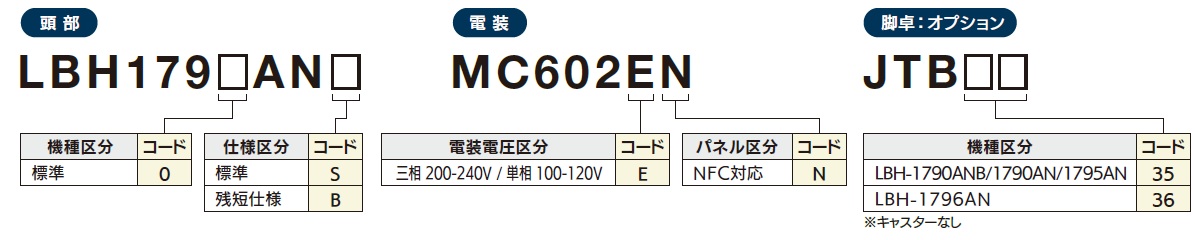

機種表示

オプション・消耗品

  • オプション

    PK-57_立ち作業用ペダル GPK570010B0

    *電装接続時には変換ケーブル(別売)が必要です

    PK-57_ペダルスイッチ変換ケーブル組 40003493
    座り作業用2ペダル_2ペダルスイッチ 40003491

    釜結合 13782065
    釜タイミングゲージ 13782100
    無給油釜_RP釜組 40006345

    *無給油釜を装着することにより、完全ドライヘッドミシンになります。(最高縫い速度は3,300sti/min)

    無給油釜_RPボビンケース 40006349
    無給油釜_釜軸継手(組) 13729603
    無給油釜_止めネジ SS8660612TP
    押え_押え腕スペーサ 40006340
    押え_ネジ SM6040450TP
    押え_押え足70(組) 14523252
    押え_押え70 14523401
    押え_ウレタン押え70 14523708
    押え_フラット押え70 14524102
    押え_押え足120(組) 40008646
    押え_押え120 40067520
    押え_押え腕120 40006335
    押え_布送り板120 40006339
    クローズカム120 40028682
    リフティングプレート120 40112711
    押え_ネジ SM6050800SSP
    押え_ネジ SM6060210SP
    電動式上下糸巻き装置_電動糸巻き装置(組) G50011980A0A

    単独で下糸を巻ける装置です。

    電動式上下糸巻き装置_糸巻き電源コード(組) 40005405
    電動式上下糸巻き装置_糸巻き糸調子(組) 40053150
    電動式上下糸巻き装置_木ネジ SK3452001SE
    立ち作業用2ペダル_立ちミシン用2ペダル(組) GPK510010B0

オプション適合表

品番品名LBH-1790ANBLBH-1790AN
GPK570010B0PK-57_立ち作業用ペダル
40003493PK-57_ペダルスイッチ変換ケーブル組
40003491座り作業用2ペダル_2ペダルスイッチ
13782065釜結合
13782100釜タイミングゲージ
40006345無給油釜_RP釜組
40006349無給油釜_RPボビンケース
13729603無給油釜_釜軸継手(組)
SS8660612TP無給油釜_止めネジ
40006340押え_押え腕スペーサ
SM6040450TP押え_ネジ
14523252押え_押え足70(組)
14523401押え_押え70
14523708押え_ウレタン押え70
14524102押え_フラット押え70
40008646押え_押え足120(組)
40067520押え_押え120
40006335押え_押え腕120
40006339押え_布送り板120
40028682クローズカム120
40112711リフティングプレート120
SM6050800SSP押え_ネジ
SM6060210SP押え_ネジ
G50011980A0A電動式上下糸巻き装置_電動糸巻き装置(組)
40005405電動式上下糸巻き装置_糸巻き電源コード(組)
40053150電動式上下糸巻き装置_糸巻き糸調子(組)
SK3452001SE電動式上下糸巻き装置_木ネジ
GPK510010B0立ち作業用2ペダル_立ちミシン用2ペダル(組)

ゲージ

LBH-1790ANB
LBH-1790AN

ゲージ種別 布切メス_標準 布切メス_平メス メス受板 針板
メスサイズ 記号 品番 備考 品番 品番 品番
A B C
inch mm -
1/4 6.4 F B2702047F00 - B2745771F00 B2746771000 13782800
3/8 9.5 K B2702047K00A   B2745771K00
7/16 11.1 I B2702047I00   -
1/2 12.7 L B2702047L00A LBH-1796A, 1796AN以外の出荷時のメス B2745771L00
9/16 14.3 V B2702047V00   B2745771H00
5/8 15.9 M B2702047M00A   B2745771M00
11/16 17.5 A B2702047A00   -
3/4 19.1 N B2702047N00   B2745771N00
7/8 22.2 P B2702047P00   B2745771P00
1 25.4 Q B2702047Q00A   B2745771Q00
1-1/8 28.6 R - - B2745771R00
1-1/4 31.8 S B2702047S00A LBH1790AB,1790ANB/1796A, 1796AN 対応不可 B2745771S00
機種別最大メスサイズ
機種 針板による制限 押えによる制限 最大メスサイズ 備考
LBH-1790S
LBH-1790A
LBH-1790AN
25.4mm 22.2mm 22.2mm 押えタイプ:タイプ3(41mm) を使用した 場合にかぎり、最大メスサイズ 31.8mm
LBH-1790AB
LBH-1790ANB
25.4mm 22.2mm 22.2mm -
ゲージ種別 針板 送り板 スペーサー
S(標準) K(ニット) S(標準) K(ニット)
機種 縫製エリア
横×縦(mm)
U014
区分
押え腕
エリア対応
形状[1]
A×B
形状[2]
A×B×C×D
形状[1]
A×B
形状[1]対応 形状[2]対応 形状[1]対応
LBH-1790S
LBH-1790A
LBH-1790AN
4×25 タイプ1 ST 40027553
(1.4 X 6.2)
- 40027554
(1.2 X 6.2)
40004205 - 40004205 -
5×35 タイプ2
5×41 タイプ3
5×70 タイプ5 OP 40006339 - 40006339 -
5×120 タイプ5
LBH-1790AB
LBH-1790ANB
4×25 タイプ1 ST - 40153019※2
(1.4 X 6.2 X 1.8 X 10.3)
40186955※1
(1.4 X 5.2 X 1.8 X 8.3)
- - 40160114※2

40186956※1
- 針板台ユニット下に必要 40011319(X 2)、 40004326(X1)、 WP0551016SH(X2)
5×35 タイプ2
5×41 タイプ3 - - - - - -

※1 段部などでの素材ずれ防止用のオプションゲージになります。押えは B1552781000A/B1552782000 を使用します。
※2 針板の凸部の幅が、その他仕様の針板の凸部の幅より広くなっております。その他仕様の送り板と一緒に使用すると干渉します。

ゲージ種別 押え 押え足 押え組
-
機種 縫製エリア
横×縦(mm)
U014
区分
押え腕
エリア対応
形状
A×B
S(標準) K(ニット) ばね類あり 単品 S(標準) K(ニット)
LBH-1790S
LBH-1790A
LBH-1790AN
4×25 タイプ1 ST 30 X 5.6 B1552781000A D1508771K00A B15117710A0B B1511771000B B15527810A0 -
5×35 タイプ2 40 X 6.6 B1552782000 D1508772K00 D1511772KA0 B1511772000A B15527820A0
5×41 タイプ3 46 X 6.6 B1552783000 D1508773K00 D1511773KA0 B1511773000A B15527830A0
5×70 タイプ5 OP 76 X 6.6 14523708 145233401 14523252 14523203 -
5×120 タイプ5 127 X 6.6 40008658 - 40008646 40008647 -
LBH-1790AB
LBH-1790ANB
4×25 タイプ1 ST 30 X 5.6 40160113
B1552781000A※3
- B15117710A0B B1511771000B - -
5×35 タイプ2 40 X 6.6 B1552782000※3 13946454 B1511772000A
5×41 タイプ3 46 X 6.6 - - -

※3 ※1用の部品(オプション)になります。

補足 最大可縫エリア フレーム
LBH-1790S
LBH-1790A
LBH-1790AN
10mm×135mm 共通フレーム※4
LBH-1790AB
LBH-1790ANB
10mm×135mm 共通フレーム※4

※4 LBH-1790S/1790A/1790AN/1790AB/1790ANB/1795A/1795AN についてはフレームが共通であることか ら部品を交換する事で仕様変更の改造が可能となります。

その他注意事項
LBH-1790A* ⇔ LBH-1790A*B の針板交換の際は、針落ち / メスの距離が標準機と異なるためメモリー の機種設定を変更する必要があります。
<針落ちメス溝寸法> LBH-1790A*B、LBH-1796A*:1mm
LBH1790A*、LBH-1795A*、LBH-1790S:2mm
LBH-1796A/1796AN は専用フレームを使用しており、LBH-1790S/1790A/1790AN/1790AB/1790ANB/17
95A/1795AN とは互換性がないため、タイプ 1 ~ 3 の押えを組付けることはできません。
-
LBH-1790S/1790A/1790AN と LBH-1790AB/1790ANB とでタイミングゲージの違いがあります。
針板の厚さが異なるためタイミングゲージの長さに相違があります。トータルの長さに違いがございま せんので、釜のタイミングに相違はございません。
-
LBH-1790S/1790A で送り幅が 5mm を超える場合は、押え腕・油防板の交換が必要です。
(詳細 : パーツブック 特別仕様関係 2 参照)
-
LBH-1790S/1790A で送り方向が 41mm を超える場合は、押え腕の交換が必要です。
( 詳細 : パーツブック 特別仕様関係 2 参照)
-
ゲージ種別
機種 縫製エリア
横×縦(mm)
U014
区分
S(標準) K(ニット) 無給油釜
品番 品名 数量 備考
LBH-1790S
LBH-1790A
LBH-1790AN
4×25 タイプ1 13729066 13782065 [1]40006345
[2]40006349
[3]13729660
[4]SS8660612TP
[1]RP 釜組
[2]RP ボビンケース
[3]釜軸継手(組)
[4]止めねじ
[1]1
[2]1
[3]1
[4]4
無給油釜の装着により、完全ドライヘッドミシンとなります。(最高縫い速度は 3,300sti/min となります。)
5×35 タイプ2
5×41 タイプ3
LBH-1790AB LBH-1790ANB 4×25 タイプ1 13729066 -
5×35 タイプ2
5×41 タイプ3
ゲージ種別 電動式下糸巻き装置
品番 品名 数量 備考
G50011980A0A 電動糸巻装置組 1 単独で下糸を巻ける装置です。
40005405 糸巻き電源コード(組) 1
40053150 糸巻き糸調子(組) 1
SK3452000SC 木ねじ 4
ゲージ種別 立ち作業用2ペダル(PK) 2ペダル
品番 品名 数量 品番 品名 数量
GPK510010B0 立ち作業用 2 ペダル(組) 1 40003491 4ポジションペダルセンサー 1
GPK570010B0 立ち作業用 1 ペダル(組) 1 26104851 連結棒 1
40003493 PK ペダルジョイントコード(組) 1
ゲージ種別 送り70mm、120mm用交換部品
No. 品番 品名 数量 備考
[1] 40006335 押え腕 120 1 70mm,120mm 共通
[2] 40006340 押え腕スペーサー 1 120mm 押え使用時は不要
[3] SM6040450TP 止めねじ 3 120mm 押え使用時は不要
[4] 40008646 押え足 120 組 1 120mm 送り用
[5] 40008658 押え足 120 1 120mm 送り用
[6] 14523252 押え足 70 組 1 70mm 送り用
[7] 14523401 押え70 1 70mm 送り用(ニット用)
[8] 14523708 ウレタン押え 70 1 *選択 70mm 送り用(布帛用)
[9] 14524102 フラット押え 70 1 *選択 70mm 送り用(厚物クッション材用)
[10] SS6060210SP 止めねじ 2 70mm,120mm 共通
[11] SD0790203SP 段ねじ - 頭部組み込み品
[12] 40028682 クローズカム120 1 70mm,120mm 共通
[13] 40112711 リフティングプレート120 1 70mm,120mm 共通
[14] SM6050800SP 止めねじ 2 70mm,120mm 共通
[15] 40004203 送り台組 - 頭部組み込み品
[16] SM8050502TP 止めねじ - 頭部組み込み品
[17] 40004288 押え腕軸 - 頭部組み込み品
[18] 40006339 布送り板120 1 70mm,120mm 共通
[19] SM6040602TP 止めねじ - 頭部組み込み品
