ダイレクトドライブ高速本縫自動糸切りソーイングシステム

「縫い」の創造。
「縫い」へのこだわりは、次世代ソーイングシステムで変わります。
これまで勘や経験に頼ってきたミシンの調整をデジタル化。
素材に最適な縫いをいつでも再現できるのが、デジタルソーイングシステム、DDL-9000Cです。

製品概要

製品特長

  • 「ダブルデジタル送り機構」搭載世界初

    世界初の上下・水平駆動のダブルデジタル送り機構により送り歯高さが容易に調整でき、縫製品生地に合せることで縫い品質がより良くなります。この機能により残短糸切をon状態にすると送り歯を下げて糸切りを行いますので針板と生地間のすきまがなくなり、糸残り長さが安定します。また、針棒上停止後、押えを上げると送り歯が針板の下に下がるため、縫い素材の出し入れがしやすくキズも付きづらくなりました。

  • 素材に合わせた最適な縫いを実現

    送り軌跡の変更が、全てパネル設定で行えます。基本の送り軌跡を選び、さらに上下、水平の送り歯動作を微調整することで、素材に合わせた最適な「縫い」を作り出せます。

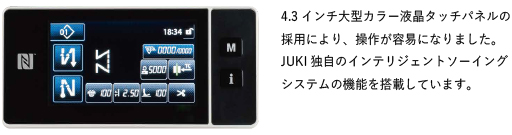

  • コントロールパネルのデジタル化

    使い勝手を優先したオペレーターモードと保全者モードがあり、使用者に適した表示をしています。また、NFCの搭載によりAndroidタブレットとのデータ転送が可能となりタブレット上で編集ができます。

    プレミアムデジタル

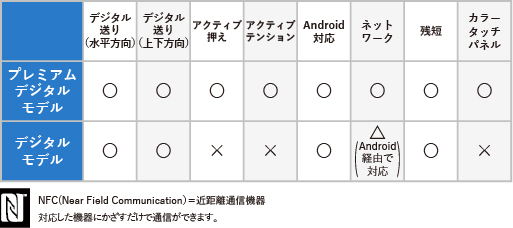

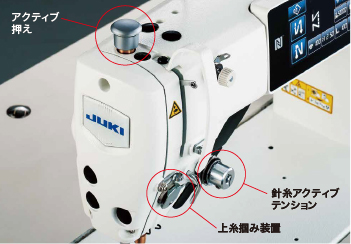

    プレミアムデジタル仕様とデジタル仕様の主な機能

  • IoTを活用した縫製・ミシン管理

    縫製品に合わせたミシン調整データは、市販されているAndroid端末により非接触でデータ転送ができます。これにより、縫製ラインのミシンが一律の設定や状態の確認が簡単にすばやくできるようになり、段取り替えが容易になります。操作パネルにはUSBポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。

    縫い諸元が数値管理でき、「品質の安定」「段取り替え時間短縮」ができます。数値化した縫製データはAndroid 端末、USBメモリーなどで外部に取り出しが可能です。

  • JUKI Smart APPにより様々な情報を送信・確認することが可能

    アプリには、管理設定(端末登録)、ミシンデータ(縫製データ)、問題解決グラフの項目があります。問題解決グラフでは、取得した各ミシンデータから生産高グラフ、稼働率グラフなどを作成しますので、現況確認や解析に活用できます。

    ※JUKI Smart APP は Android OSバージョン6.0推奨。
     (バージョン5.0以上で動作確認済)使用方法は、JUKIの販売店にお問い合わせください。

  • 針糸アクティブテンションの採用 上糸張力をデジタル管理

    縫製条件に応じた上糸張力をパネル上で設定することができそのデータを記憶します。経験が必要な糸調子合わせも、再現性がありますので製品切替え時の段取り時間も削減できます。
    例)トップステッチ工程に効果を発揮
    難素材の肩伏せ縫い等で左右の地の目が違っていても設定条件を変える事で同一な縫いが連続で行えます。

  • アクティブ押え圧機構 押え圧をデジタル管理

    デジタル制御により押え圧をコントロールします。段部変化にも
    オートモードでは段部検知で自動的に加減圧をします。マニュア
    ルモードでも手元スイッチに設定し操作が可能です。

    目づまりや糸締り不良に効果を発揮

    上糸張力、押え圧、ピッチ、軌跡、送り歯高さ全てを変更でき連動します。

  • 上糸掴み装置

    縫い始めに上糸を掴み布下に巻き込むので、縫い裏の鳥の巣形状が小さくなる効果があります。
    針元の空間が広がり、多種多様なゲージ関係が使用可能です。

  • 縫い終りの糸残り量が3mmを実現

    新規採用「ダブルデジタル送り機構」の上下制御と両刃駆動回転メス方式により、送り歯が糸切り時に下がり、針落ちの真下でメスが交差しますので、縫い目長さに影響される事なく確実に針糸長さを確保し、糸残り量が3mm 以下で安定します。さらに布の出し入れも容易になります。

  • 必要な機能が使える手元スイッチ

    2つの手元スイッチは操作パネルから機能設定ができます。
    返しレバーは標準装備していますので、更に追加したい機能をカスタマイズできます。機能は20種類(半針補正縫い、バック補正縫い、終り返し縫い1回キャンセル機構他)を用意しており、縫製工程に適した組み合わせ設定により利便性に優れた操作が可能になります。

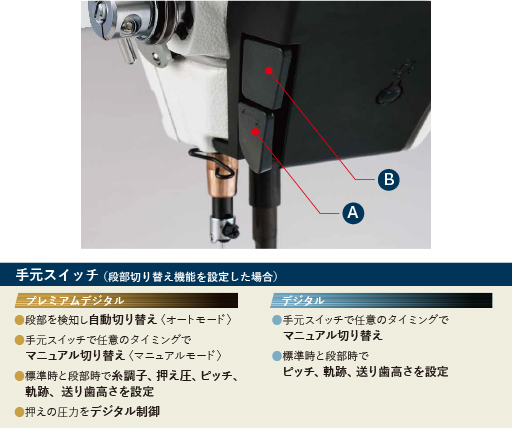

    手元スイッチは、ⒶタッチバックスイッチとⒷカスタムスイッチ(顧客設定)が出荷時に割り当てられ、各種の機能設定が両スイッチにできます。

  • 自動押え上げ機能が標準

    プレミアムデジタル仕様は、自動押え上げ機能を標準装備。デジタル仕様は、オプションでAK154を用意しました。
    新型自動押え上げ装置AK154は、パルスモーターの採用により、押え上昇量が8.5mmから最大13.5mmに広がり、動作音も静かになりました。手動押え上げのみではなく、自動押え上げ装置でも世界初の上下駆動電子送り機構による針板と送り歯の高さが凸にならない機能により縫い素材の出し入れが容易になりキズも付きづらくなりました。
    ※最大押え上昇量は、第二段階押え上げ量の設定が必要となります。

基本機能

  • 縫いにこだわり「返しレバー」を標準装備

    1ピッチ以内(縫い目長さ)の補正縫いはオペレーターが返しレバーにて微調整を行うことで「更なる縫製品質」を創りだします。

  • LED手元ライト

    LEDライトは針棒の左右方向から真下に照射しますので、一方向からの照射に比べ、縫製作業がしやすくなります。
    また、照度は5段階に調整ができ作業補助灯として利用できます。

3タイプをラインナップ。
油汚れを防ぎ、環境にやさしいミシンです。

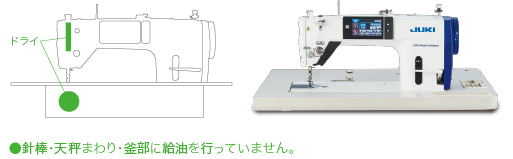

  • FD完全ドライタイプDDL-9000C-D
    最高縫い速度:4,000sti/min*
    縫製品の油汚れをシャットアウト

    油汚れを防止するコンフォートモデル。
    トータルでの縫製品質アップをサポートします。

    *sti/min はStitches per Minute(針/分)の略です。

  • FMセミドライタイプDDL-9000C-M
    最高縫い速度:5,000sti/min*
    先進的なドライ技術でクリーンワーク

    先進のドライ技術で面部をドライ化。
    高速縫い性能と油汚れ防止の安心機能を兼ね備えています。

    *sti/min はStitches per Minute(針/分)の略です。

  • FS微量給油タイプDDL-9000C-S
    最高縫い速度:5,000sti/min*
    クラス最高の5,000sti/min*で生産向上をサポート

    耐久性を重視してつくりこんだスタンダードモデル。
    最高速度領域でも、安定した縫い目が形成されます。

    *sti/min はStitches per Minute(針/分)の略です。

  •

スペック

機種名 DDL-9000C-FDS DDL-9000C-FMS DDL-9000C-FSH
仕様 プレミアムデジタル仕様
用途 中厚物用 厚物用
給油方式 完全ドライヘッド セミドライヘッド 微量給油
最高縫い速度 4,000sti/min* 5,000sti/min*1 4,500sti/min*2
手元スイッチ 標準装備 (出荷時:タッチバックスイッチとワンタッチ切り替えスイッチを割り当て)
最大縫い目長さ 5mm
糸切り方式 両刃回転式
針棒ストローク 30.7mm 35.0mm
送り歯高さ 0.8mm 1.2mm
上糸張力 アクティブテンション
押え圧 アクティブ押え
押え上昇量 手動:5.5mm   膝上げ:15mm   自動押え上げ:第一段階5.0mm(※0.1~8.5mm)第二段階8.5mm(※8.5mm~13.5mm) ※パネルで調整
使用針 DB×1(#11)
#9~18(Nm65~110)
DB×1(#21)
#20~23(Nm125~160)
下糸巻き装置 頭部上面内蔵式(下糸保持板付き)
使用油 JUKI ニューデフレックスオイルNo.1 または JUKI CORPORATION GENUINE OIL.7(ISO VG7 相当)
ベッドサイズ 517×178mm(フトコロ広さ 303mm)
頭部駆動 小型ACサーボモーター:400W 上軸直結方式(ダイレクトドライブ)
消費電力 520VA
製品質量 頭部:40.5kg(AK-154付き)

*sti/min はStitches per Minute(針/分)の略です。
*1縫い目長さ4.00mm以下:5,000sti/min、縫い目長さ4.05~5.00mm:4,000sti/min
*2縫い目長さ4.00mm以下:4,500sti/min、縫い目長さ4.05~5.00mm:4,000sti/min

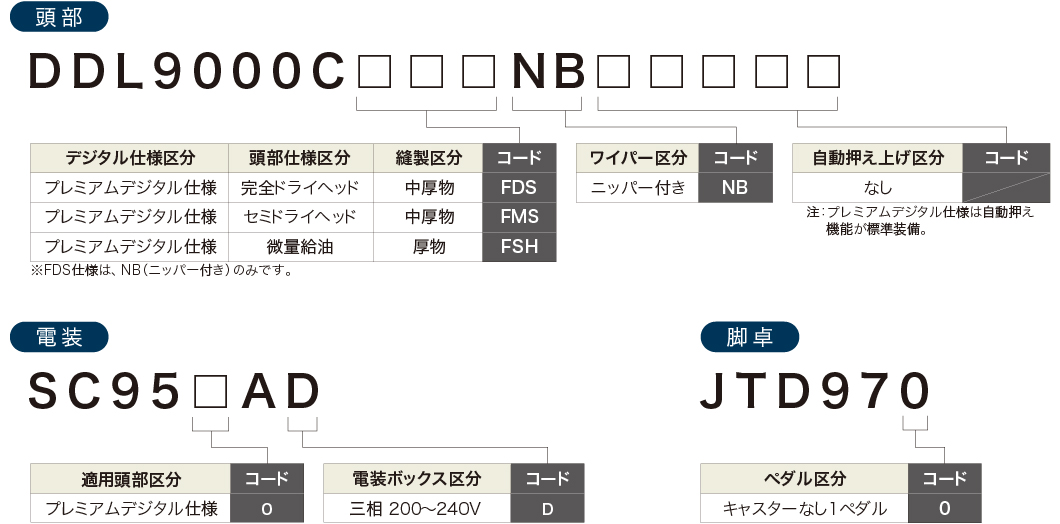

機種表示

ゲージ

DDL-9000C-FDS

ゲージ種別 針板 押え 送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考
- B1109012I0B 4枚 φ1.6_ミリ表示_一般_
欧州
B15240120BA 又巾1.9 B1613012I00 4枚歯_ピッチ1.15_一般_欧州_国内 MDB100B1100 #11_オルガン_一般
- 40182291 4枚 φ1.9_ミリ表示_上海 - - - - MDB100B1400 #14_オルガン_上海
- - - - - - - MC200500750 Nm75_シュメッツ_欧州
ゲージ種別 針棒 ボビンケース ボビン
針幅 品番 備考 品番 備考 品番 備考 品番 備考
- 22890206 ドライ_上海 40086602 返り量1.8_シャンクφ1.64 DLC処理_一般_上海 22896252 メッキ 22964001 アルミ
- 22890404 ドライC_針受付き_欧州 40086604 返り量1.8_シャンクφ2.02 DLC処理_欧州 - - - -
- 22890305 ドライS_ハードクロム_一般 - - - - - -
ゲージ種別 押え調節ばね 滑り板
針幅 品番 備考 品番 備考
- 40172404 - 40172369 ステンレス_一般_上海
- - - 40172367 鉄_欧州

DDL-9000C-FMS

ゲージ種別 針板 押え 送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考
- 11028008 3枚 φ1.9_ミリ表示_国内 B15240120BA 又巾1.9 23614506 3枚歯_ピッチ1.5_国内 MDB100B1100 #11_オルガン_一般
- B1109012I0B 4枚 φ1.6_ミリ表示_一般_欧州 - - B1613012I00 4枚歯_ピッチ1.15_一般_欧州_上海 MDB100B1400 #14_オルガン_上海
- B1109552000 4枚 φ1.9_インチ表示_上海 - - - - MC200500750 Nm75_シュメッツ_欧州
ゲージ種別 針棒 ボビンケース ボビン
針幅 品番 備考 品番 備考 品番 備考 品番 備考
- 11038650 標準_一般_国内_上海 40086602 返り量1.8_シャンクφ1.64DLC処理_一般_国内_上海 D1837555BAAA - 22964001 アルミ
- 11141355 標準C_針受けつき_欧州 40086604 返り量1.8_シャンクφ2.02DLC処理_欧州 - - - -
ゲージ種別 押え調節ばね 滑り板
針幅 品番 備考 品番 備考
- 40172404 - 40172369 ステンレス_一般_上海
- - - 40172367 鉄_欧州

DDL-9000C-FSH

ゲージ種別 針板 押え 送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考
- 40089605 4枚φ2.6_メモリ表示なし_一般_欧州_国内 D1524555EBL 又巾2.2_一般_欧州_国内 11403003 4枚歯_ピッチ1.8_一般_欧州_国内 MDB100B2100 オルガン_#21_一般_国内_上海
- 11062007 3枚φ2.6_メモリ表示なし_上海 40064839 又巾1.9_上海 11062601 3枚歯_ピッチ1.8_上海 MC200501300 シュメッツ_Nm130_欧州
ゲージ種別 針棒 ボビンケース ボビン
針幅 品番 備考 品番 備考 品番 備考 品番 備考
- 11092251 厚物 40061767 返り量2.3_シャンクφ2.04 11038759 - B9117012000
ゲージ種別 押え調節ばね 滑り板
針幅 品番 備考 品番 備考
- 40172405 - 40172369 ステンレス_一般_上海
- - - 40172367 鉄_欧州_国内
