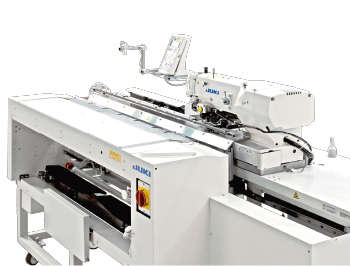

製品特長

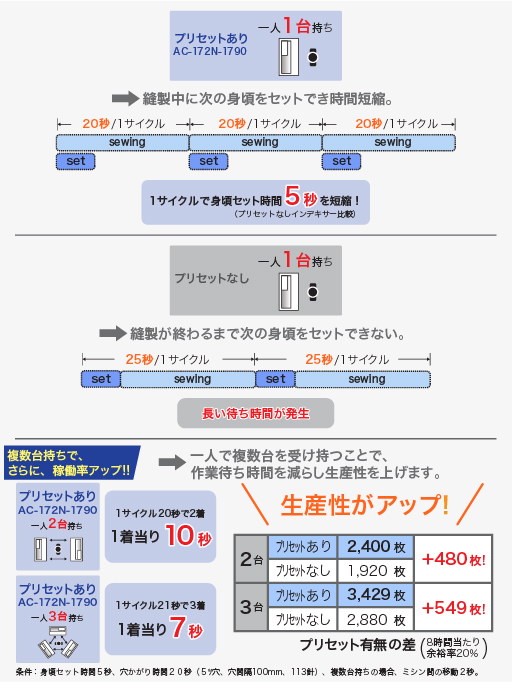

プリセット機構により 生産性がアップ
プリセット機構とは、縫製中に次の生地をセットできる機能です。自動穴かがりインデキサーは、複数の穴かがりを連続して行なうため、オペレーターはミシン稼動中（穴かがり縫製中）に待ち時間が発生していまいた。JUKIのプリセット機構は、穴かがり縫製中に次の身頃をセット（オーバーラップ作業）でき、待ち時間を有効に活用し、高い生産性を実現できます。

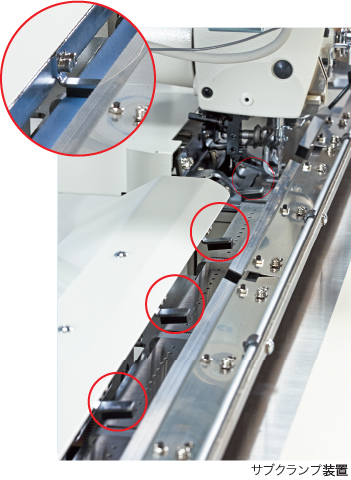

縦縞柄への対応力を強化したサブクランプ装置
プリセット生地受渡し時の生地ズレを防止する機構を新たに搭載し、縦縞柄への対応力を強化 しました。ミシン頭部、搬送体部の独立したサブクランプ構造により、生地を確実にクランプ する受け渡し動作を行い、生地ズレを起こさないので、正確で安定した前立穴かがり品質を実現 します。
基本機能
高性能のインデキサー機能
パルスモーターが布送り量を0.1mm単位で制御、正確で確実な布送りを実現します。
（ボタン穴数 1～20個 、 記憶パターン数 20パターン）
縫製中のミシンの動作と同調し搬送体が移動する機能を標準装備、縫製物の生地が弛まず正確で確実な布送りを実現します。

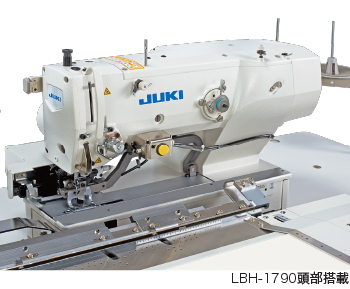

機能、性能の評価が高い LBH-1790を搭載
評価の高い LBH-1790を搭載、最高縫い速度 4,200 sti/min 、独自のアクテイブテンション（電子糸調子機構）により平行部、閂止め部で確実に上糸張力を切り替え、美しい縫い形状を実現します。さらに縫い終わりの止め縫いでホツレを防止、二重穴かがり縫いなど縫製の設定も可能です。

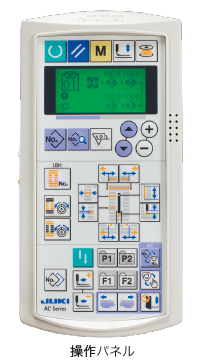

インデキサー操作パネル
オペレーターが頻繁に調整する穴かがりに必要な調整キーはLBH-1790標準パネル同様に配置、ダイレクトに調整可能で操作性を向上させております。
縫製品の油汚れを解消
ＪＵＫＩ独自のドライ化技術により釜部以外は完全ドライ、縫製品の油汚れを解消します。釜部にはオイルタンクよりきれいな油のみを微量給油します。また無給油釜（オプション）を使用することで完全ドライヘッドミシンにすることができます。

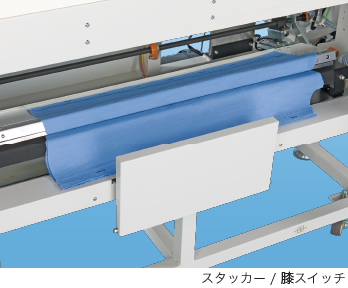

スタッカー
穴かがり後の身頃を自動でスタックする装置です。（本体内部に組み込まれた省スペースタイプ）
細身頃も確実にクランプし、取り置き作業の効率化により一層の生産性向上が図れます。
膝スイッチ
膝でミシン（サブクランプ装置）を稼働させるスイッチです。両手で身頃を保持したまま、スイッチを入れることができ生地セットの安定化、時間短縮が図れます。もちろん手元スイッチも装備しています。また、生地セット後にスイッチを入れておけば、穴かがり終了後に自動でサブクランプ装置が生地を搬送し、穴かがりを開始します。複数台持ちや他の作業を同時に行う場合に有効です。
スペック
| 機種名 | AC-172N-1790 | ||
|---|---|---|---|
| 搭載頭部 | LBH-1790（専用頭部） | ||
| 最高縫い速度 | 4,200 sti/min*（常用3,600sti/min） | ||
| 縫製寸法 | 標準 幅4mm×長さ25mm （部品交換にて最大 幅6mm×長さ120mm） | ||
| 布切り長さ | 6.4～19.1mm（1/4～3/4インチ） | ||
| 押え上昇量 | 最大14mm | ||
| 使用針 | DPx5 #11J～#14J （出荷針 #11J） | ||
| 送り方式 | パルスモーター | ||
| 送り方向 | 右方向（紳士用）、左方向（婦人用） | ||
| 送り単位 | 0.1mm | ||
| 記憶パターン数 | 20パターン | ||
| ボタン穴数 | 1～20個 | ||
| 電源 | 三相200Ｖ | ||
| 消費電力 | 1,000VA | ||
| エアー圧・消費量 | 0.5MPa（5kg/cm2 ）240Nl/分 | ||
| 機械寸法 | 横1,910x奥行き850ｘ高さ920mm （プリセットテーブル面まで） | ||
| 完成品質量 | 300kg | ||
| プリセット機構 | 標準装備 | ||
| スタッカー | 標準装備 | ||
| ペアスタッキング | 可 | ||
*sti/minはStitches per Minute（針/分）の略です。
寸法
| A | 間隔 | 0～610mm （0.1mm単位） |  |
|---|---|---|---|
| B | 総送り量 | 最大 610mm | |
| C | 上端間隔 | 最大 140mm | |
| D | 布端からの 穴位置 | 7～21mm | |
| E | 身頃幅 | 220～420mm | |
| F | 身頃長さ | 400～880mm |

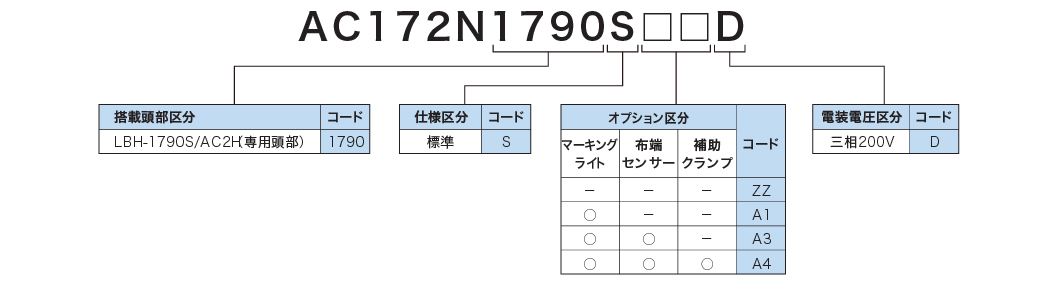

機種表示
ゲージ
AC-172N-1790
| ゲージ種別 | 布切メス | ||
|---|---|---|---|
| 図 |  |
||
| A | B | C | 品番 |
| inch | mm | 記号 | |
| 1/4 | 6.4 | F | B2702047F00 |
| 3/8 | 9.5 | K | B2702047K00A |
| 7/16 | 11.1 | I | B2702047I00 |
| 1/2 | 12.7 | L | B2702047L00A |
| 9/16 | 14.3 | V | B2702047V00 |
| 5/8 | 15.9 | M | B2702047M00A |
| 11/16 | 17.5 | A | B2702047A00 |
| 3/4 | 19.1 | N | B2702047N00 |
| 7/8 | 22.2 | P | B2702047P00 |
| 1 | 25.4 | Q | B2702047Q00A |
| 1-1/14 | 31.8 | S | B2702047S00A |
| ゲージ種別 | 針板 | 押え（振り幅5mm）：A×B 4×25 | 押え（振り幅5mm）：A×B 5×35 | 押え（振り幅5mm）：A×B 5×41 | |||
|---|---|---|---|---|---|---|---|
| 図 |  |
 |
|||||
| 仕様 | 品番 | 備考 | A×B | 品番 | 備考 | 品番 | 品番 |
| 標準：S | 40027553 | S5 | 1.4×6.2 | B1552781000A | 本体装着 | B1552782000 | B1552783000 |
| ニット用：K | 40027554 | K5 | 1.2×6.2 | D1508771K00A | D1508772K00 | D1508773K00 | |
