セミドライヘッド・細筒型両面飾り偏平縫いミシン

袖口、襟ぐり、子供服もOK!
細筒型両面飾り偏平縫いミシン
JUKI のラインナップに細筒型両面飾り偏平縫いミシンが加わりました。作業性を優先したスモールシリンダーベッドとセミドライ化を実現。快適な「縫い」をサポート致します。

製品特長

  • DRY-HEAD TECHNOLOGY世界初

    • 面部への給油を無くしました。
      面部内への給油機構を無くしました。従って、針棒や押え棒、スプレッダー軸から油が漏れることはありません。
    • 面部無給油を実現したドライ技術
      針棒機構とスプレッダー機構に特殊表面処理を施しました。潤滑はJUKI 独自の特殊グリスを使用しています。
      クランクロッドにグリス封入型ベアリングを採用。このことにより、ミシン面部機構は無給油の状態でも、優れた耐久性を発揮します。
    • 環境への配慮
      縫製品の油汚れが減りますので、縫製工場で使われる染み抜き剤の使用量が削減されます。
      ★染み抜き液に一般的に使用されているジクロロフルオロエタン（HCFC-141）は、オゾン層を破壊する物質として削減対象化学物質に上げられています。



  • シリンダー部の外周176mm！！業界最小径*

    シリンダー部を176mmにしたことにより従来縫いづらかったスポーツウエア、婦人カットソーの袖口や子供服の首廻りなど小さな筒物も楽に縫えます。
    *細筒型（スモールシリンダー）クラスでシリンダーの針落ち部の外周において。



  • 生地さばきや生地の出し入れを最優先に考えたユースフル設計。

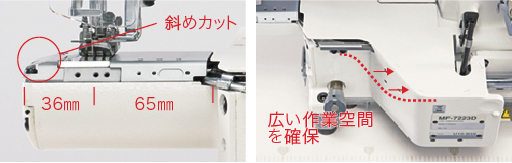

    • 針棒中心からシリンダーベッド先端までの長さを36mmにしたことで、子供服のアームホールなどの小回りや生地さばきが容易になりました。
    • シリンダーつけ根までを65mmにしたことで、トレーナーなど袖口が長い商品の縫製も一層楽になりました。
    • シリンダーベッド先端を斜めにカットしたので、生地の出し入れが簡単になりました。
    • フロントカバーを斜めにし右へ寄せたことで、ふところが広くなり作業性が良くなりました。

  • U10基本仕様(ユニバーサルタイプ）

    T シャツの袖や裾のヘム縫い、スポーツウエア、ニット製品のカバーリング工程など、1機種で幅広い工程に活用が可能な基本機種となります。
    付属のガイドを 装着することで、ヘム縫い、カバーリング（片倒し、つぶし）に対応します。

  • K10カバーリング仕様

    ポロシャツ、トレーナー、スポーツウエア、ニット外着などのカバーリング工程に最適な仕様です。つぶし縫いの専用ゲージ（針板、送り歯）とガイドが標準で装着されています。片倒し用ガイド及びヘム縫い用ガイド（針板は除く）も付属しています。

基本機能

  • タイミングベルト駆動（TBD）方式

    タイミングベルト駆動方式を採用し、駆動ロスのない縫いを実現しました。ベルト粉の飛散もなく製品を汚すこともなく、さらに従来面倒であったセットアップ性も向上しています。また、小型モーターとなり、省エネを実現しています。

  • 新型コントロールボックスSC-921A
    新型操作パネルCP-18B

    電圧変動、ノイズ、振動に強い、新型コントロールボックスSC -921A を新たに開発しました。

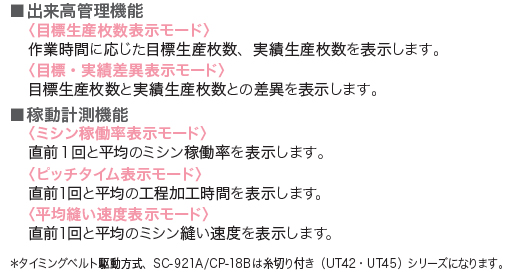

    この新型コントロールボックスには、ミシン初の省エネモードを搭載し、モーターが回転していない待機時の消費電力を削減しています。操作パネルにも、新型のCP-18Bを採用。このCP-18B には、生産支援機能が搭載されており、出来高管理(目標、実績枚数表示)、稼働計測(ミシン稼働率、工程加工時間表示) などができ管理の支援をします。

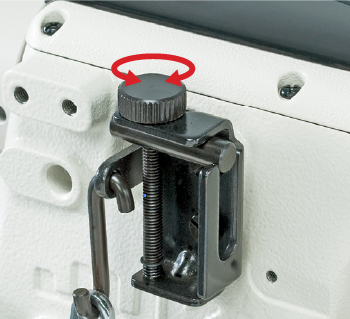

  • 微量押え上げ機構

    伸びやすい素材や傷つきやすい素材などは、常時押えを浮かしぎみに縫うことで素材のズレやねじれ、傷が軽減され効果的です。

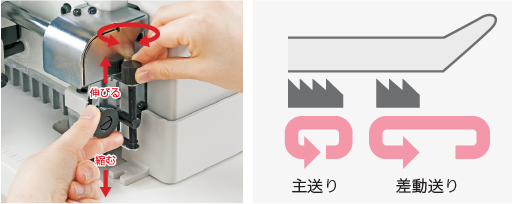

  • 差動マイクロアジャスト機構

    素材に応じた最適な差動量を微調整することが可能です。また、差動比は縫い目長さを変更しても一定です。

  • 補助カバー

    台座の補助カバーが標準で付属しています。このカバーを使うことにより、筒物縫製だけでなくフラットベッドミシン同様に幅広い工程に活用できます。また、上乗せバインダーの取り付けも可能になります。

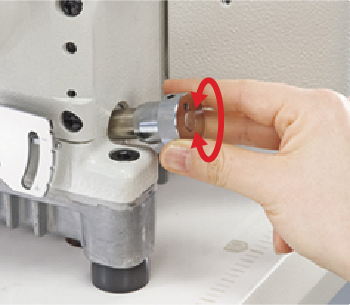

  • 縫い目長さ調整機構

    ダイヤルを回すだけで、縫い目ピッチの調整が簡単に行えます。

スペック

機種名 MF-7200D シリーズ
縫い形式 3本針両面飾り偏平縫
最高縫い速度 4,000sti/min*（間欠運転時）
使用針 UY128GAS（ #10S） #9S～#12S
押え上昇量 8mm（針幅5.6mm 上飾りなし）、5mm（上飾り付き）
ピッチ調整 ダイヤル式
差動調整 マイクロアジャスト式
給油方式 セミドライ/自動給油 （面部：無給油）
使用油 JUKI マシンオイル 18（ISO VG18相当）
送り歯傾き調整 標準装備
微量押え上げ 標準装備
針棒ストローク 31mm
針糸エスレンタンク 標準装備
カートリッジオイルフィルター 標準装備
頭部質量 42kg（デバイスなし）、44kg（UT45付き）、48kg（UT42付き）

*sti/min はStitches per Minute（針/分）の略です。

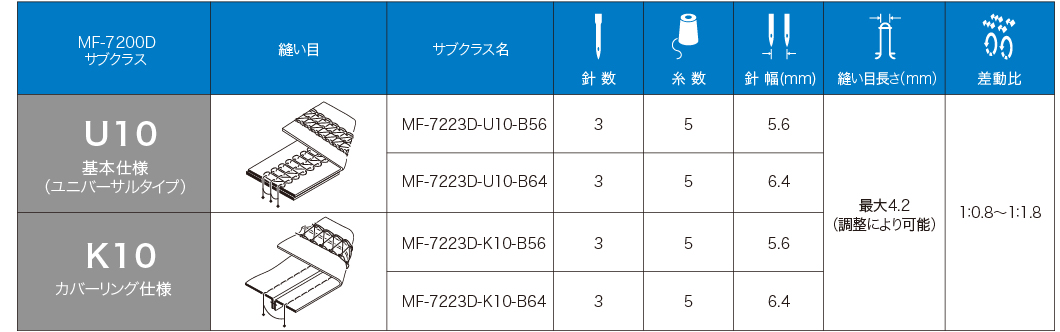

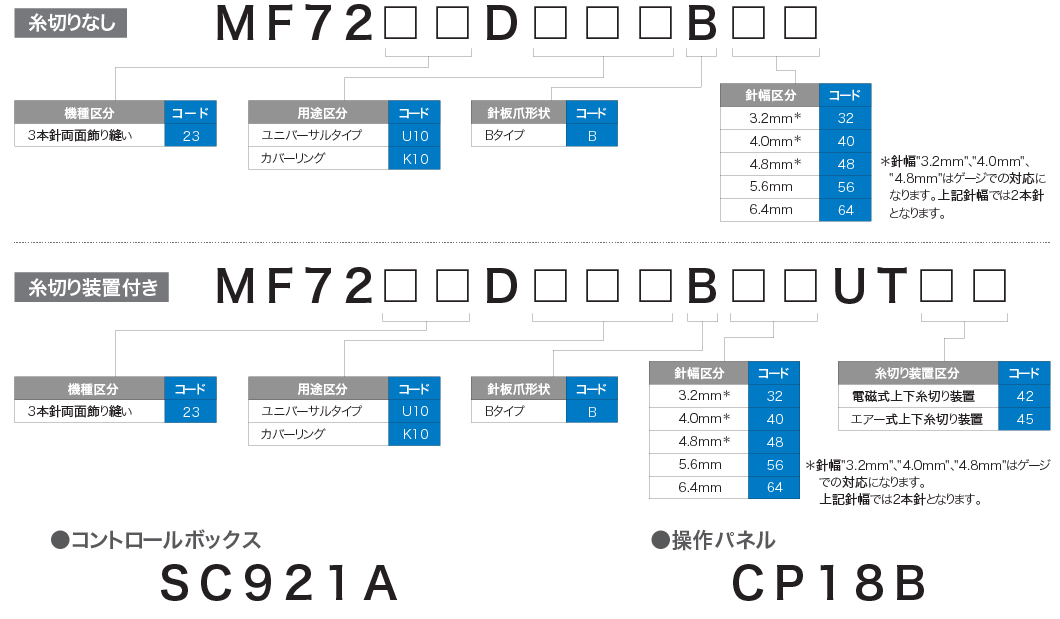

機種表示

サブクラス

ゲージ

MF-7223D-U10
MF-7223D-U10/UT
MF-7223D-K10
MF-7223D-K10/UT

ゲージ種別 針留 針 針板 押え組 主送り歯 差動送り歯
図
針幅 品番 品番 品番 備考 品番 品番 備考 品番 備考
inch ｍｍ
7/32 5.6 13350301 MUY128S1000 40086230 40086242 U10 K10 40082974 40086228 40086231 U10 K10 40086229 40090243 U10 K10
1/4 6.4 13350400 MUY128S1000 40090240 40086241 U10 K10 40082974 40086228 40086231 U10 K10 40086229 40090243 U10 K10
