製品概要
製品特長
ダイレクトドライブ仕様をラインナップ
サーボモーターをダイレクトドライブ方式で装着。消費電力を従来機比52%削減しています。ミシンの応答性が良い為、カーブ縫製でも思い通りの生地コントロールができます。また、ベルトドライブ仕様（サーボモーター使用時）でも32%の消費電力を削減しています。
油漏れを防止
面部：微量給油に加え面部を密閉、JUKI独自の面部強制還流機構を採用しました。新たにアーム外側に配置された天秤機構は、油の飛散やホコリの進入を防止します。
ルーパー部：ルーパー部への油をブロックするJUKI独自の油切り機構を付加。 余分な油は、新たに設けられた油溝で速やかに回収されます。
基本機能
微量押え上げ装置を標準装備。
伸びやすい素材や傷つきやすい素材などは、常時押えを浮かしぎみに縫うことで素材のズレ、傷が軽減されます。
送り傷の軽減。
フラットシーマーの押えは、押え内部に布切り機構を備えた特殊な押えです。この特殊な押えをJUKIの技術で新たにオリジナル設計したことにより、動きをスムースにでき、生地にかかる負担を軽減させています。（メスの寿命も長くなります。）
裏ばねで重なり量調整が可能です。
（L200 両切りタイプ）両切り仕様（L200）では、生地の性質により、縫い上がりの生地の重なり量が十分でない場合があります。
その様な場合は、付属に同梱している裏ばねで重なり量の調整が可能です。
安全安心設計。
下糸カム部でのケガを防止する為、安全カバーを設けました。
スペック
| 機種名 | MF-3620-B（ダイレクトドライブ仕様） | MF-3620（ベルトドライブ仕様） |
|---|---|---|
| 用途 | 薄物～厚物（ニット・メリヤス） | |
| 縫い目形式（USA） | 4本針両面飾り偏平縫（607） | |
| 最高縫い速度 | 4,200sti/min* | |
| 縫い目長さ | 1.6 ～ 2.5mm（標準2.1mm） | |
| 針幅 | 5.2mm、6.0mm | |
| 針棒ストローク | 30mm | |
| 使用針 | FL × 118GCS（#10S） #9S～#12S | |
| 使用リテーナ針 | FLG-8 #8 | |
| 押え上昇量 | 6.5mm | |
| 差動比 | 1：0.7～1：1.5 | |
| 差動調整方式 | レバー式 | |
| 給油方式 | 自動給油/ 面部微量給油方式 | |
| 使用油 | JUKI ニューデフレックスオイル No.2 （ISO VG32 相当） | |
| 電源/消費電力 | 三相 200V / 300VA | - |
| 頭部質量 | 25Kg | 22.5Kg |
* sti/minはStitches per Minute（針/分）の略です。

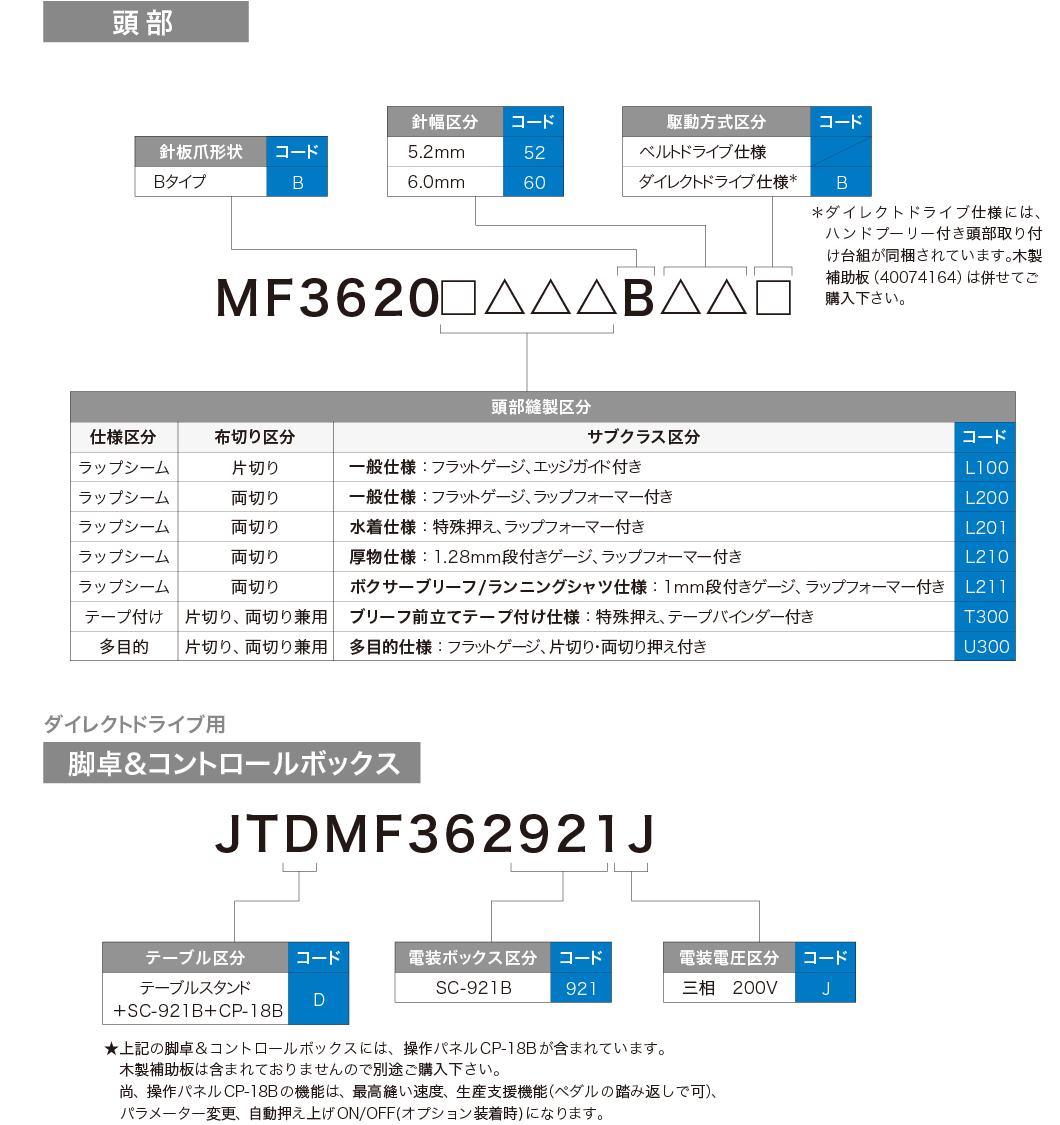

機種表示
サブクラス
ゲージ
MF-3620L100
MF-3620L100-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
- |  |
 |
 |
 |
 |
 |
 |
 |
 |
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074529 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074538 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | 1個 追加 計3個 |

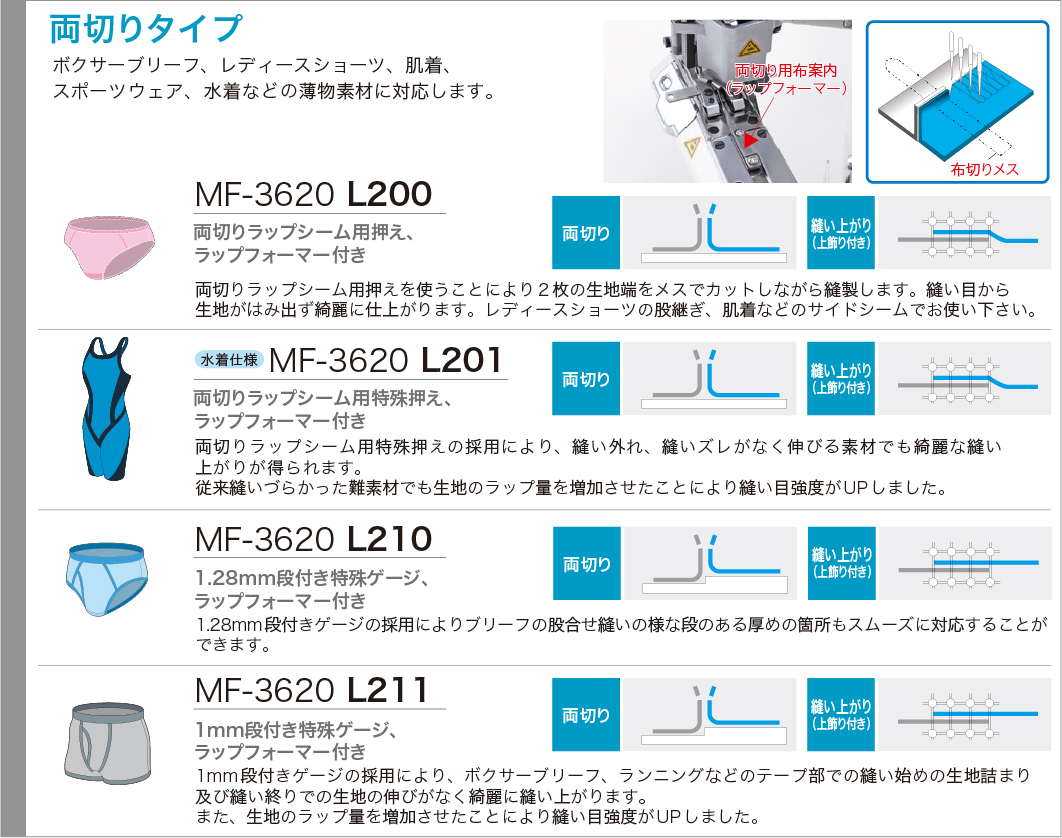

MF-3620L200
MF-3620L200-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
- | |
|
|
|
|
|
|
|
|
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074530 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074539 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | 1個 追加 計3個 |
MF-3620L201
MF-3620L201-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
 |
|
|
|
|
|
|
|
|
|
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074531 | 40074572 | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074545 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | 1個 追加 計3個 |
MF-3620L210
MF-3620L210-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
- | |
 |
|
 |
 |
|
|
|
|
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074532 | - | 40074256 | 40074597 | 40074491 | 40074598 | 40074599 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074546 | - | 40074258 | 40074597 | 40074528 | 40074598 | 40074599 | 40074527 | 40074514 | 40074473 | 13412705 | 1個 追加 計3個 |
MF-3620L211
MF-3620L211-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
- | |
|
|
|
|
|
|
|
|
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074533 | - | 40074256 | 40074574 | 40074491 | 40074575 | 40074576 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074547 | - | 40074258 | 40074574 | 40074528 | 40074575 | 40074576 | 40074527 | 40074514 | 40074473 | 13412705 | 1個 追加 計3個 |

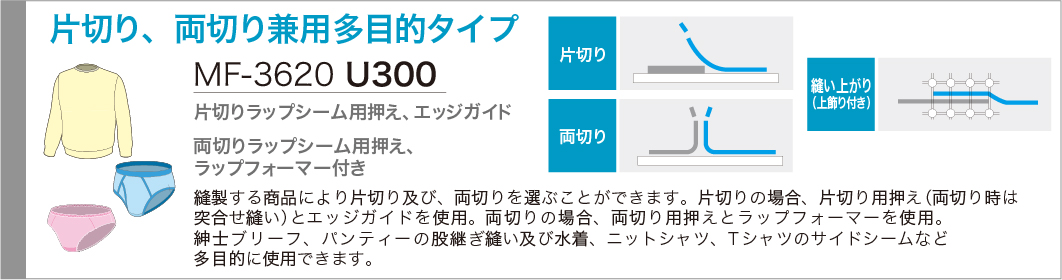

MF-3620U300
MF-3620U300-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
- | |
|
|
|
|
|
|
|
|
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | ｍｍ | ||||||||||||
| 7/32 | 5.6 | 40074530 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074539 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | 1個 追加 計3個 |
MF-3620T300
MF-3620T300-B
| ゲージ 種別 |
押え組 | GW ガイド |
針留 | 針板 | タング | 主送り歯 | 差動送り歯 | 糸掛けキャリア | 糸掛けフック | スリープ 駆動レバー |
追加 スペーサー |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
- | |
|
|
|
|
- | - | |
|
||
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 備考 | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074776 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | - | - | 40074460 | - | - |
| - | 6.0 | 40074776 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | - | - | 40074473 | 13412705 | 1個 追加 計3個 |
