電子鳩目穴かがりソーイングシステム（ジーンズ・綿パンツ仕様）

ジーンズ／綿パンツ向けの耐久性に優れた新型電子鳩目穴かがりソーイングシステムです。

製品概要

製品特長

  • マシンタイムを大幅に短縮

    MEB-3900は、最高縫い速度2,500sti/minと布切りメスのスピードアップによりマシンタイムを短縮し、優れた生産性を発揮します。
    小型ACサーボモーターによる上軸ダイレクトドライブ駆動の採用で応答性に優れ低騒音・低振動を実現しています。また、布切りメスはエアー方式を採用し応答性に優れ、動作スピードが速くなりました。

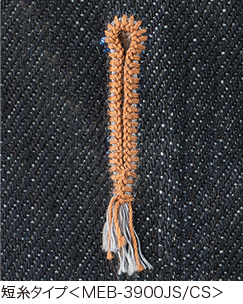

  • 安定した総合糸切りと針糸切り機構

    総合糸切りと針糸切り２種類の仕様を準備し、お客様の用途により選択ができます。
    総合糸切りは、糸切りミスが無く、糸切時間も短く生産性を重視。縫い長さ変更による糸切装置の微調整作業が不要になっています。
    また、糸つみ作業が不要ですから、作業能率が向上します。
    針糸切りは、お客様からの要望でラインナップしています。

  • ダイレクトドライブ方式を採用

    小型ACサーボモータを上軸に直結したダイレクトドライブ方式を採用しました。
    立上りが速く、停止精度も高いので、優れた応答性を発揮します。Vベルトがありませんので、消費電力も低減します。

  • 針糸の糸張力を電子制御するアクティブ・テンション

    縫製条件に応じた針糸の糸張力を操作パネルでデジタル設定ができます。データはパターンごとに登録でき、同一の縫い条件を簡単に再現します。
    従来の糸調子機構では出来なかった同一の縫い条件を簡単に再現することが可能ですから、素材変化への対応が速やかに行え、段取り替え時間や調整時間を大幅に短縮します。
    また、安定した高品質の縫いを実現します。

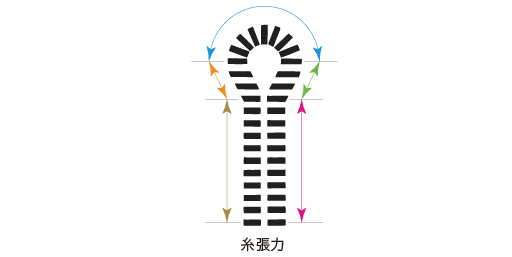

  • 糸張力は個別設定が可能

    段部の縫い調子変化にも簡単に対応ができ、閂止め部の張力も個別に設定できますので、より高品質の縫いが実現できます。
    縫い始め、縫い終りの糸張力も個別に設定できますから、縫い始めの糸締まり不良、スッポ抜け、ホツレを防止します。

  • 糸通し作業が容易

    糸通し箇所が減り、従来の鳩目穴かがりミシンでは面倒であった糸通し作業が容易になりました。

  • IoTを活用した縫製・ミシン管理

    縫製品に合わせたミシン調整データは、市販されているAndroid端末により非接触で双方向データ通信ができます。
    これにより、縫製ラインのミシンが一律の設定や状態の確認が簡単にすばやくできるようになり、段取り替えが容易になります。

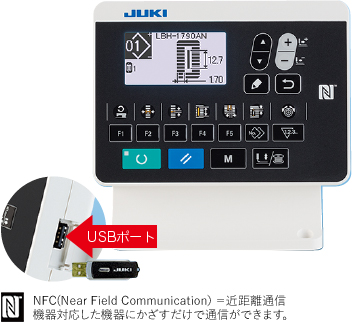

    操作パネルにはUSBポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。

    縫い諸元が数値管理でき、「品質の安定」「段取り替え時間短縮」ができます。
    数値化した縫製データはAndroid端末、USBメモリーなどで外部に取り出しが可能です。
    ※JUKI Smart APP は Android OSバージョン6.0推奨。
    　（バージョン5.0以上で動作確認済）使用方法は、JUKIの販売店にお問い合わせください。

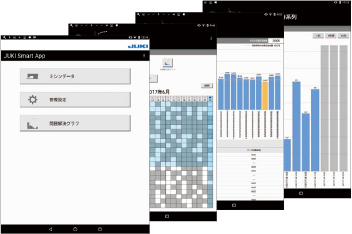

  • アプリにより様々な情報を入手することが可能

    問題解決グラフ画面の一覧に取得したデータ情報が反映されます。

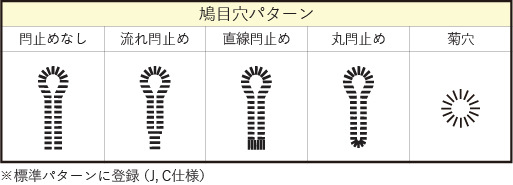

  • デジタル制御化により多様な鳩目穴形状を操作パネルで選択・設定できます

    鳩目穴6種（12パターン）の縫い形状を標準装備、最大87パターンの記憶が可能。

基本機能

  • 縦穴縫製に対応

    • 押えのフトコロが広いため、縫製物のセット性がよく、作業性が向上します。
    • 半沈仕様は、さらに縫製物のセット性がよく、取り回しも楽に行えます。完成品のピスポケット縫製が容易になります。

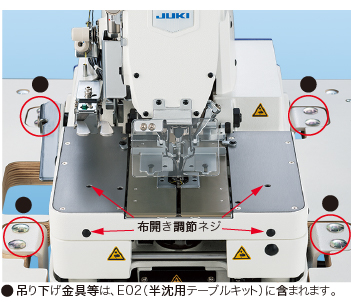

    • 布開き量は外側のネジで簡単に調整することができます。

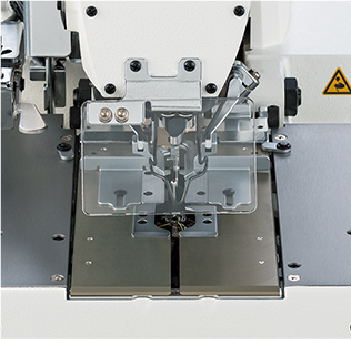

  • 針落ち周りの視認性向上

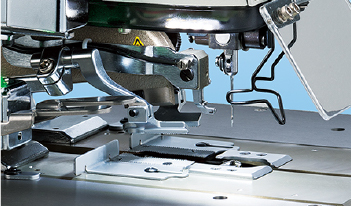

    ミシン頭部のアーム面部は突出を抑え、さらに布切りメス位置をオペレーター側に設置しましたので、素材セット時の視認性が高まり作業性が向上します。
    また、針糸クランプ（オプション）の糸掴み機構も改良し視認性が高まっています。

  • 布切りメスの調整

    布切りメスの刃が磨耗した際は、スペーサーの高さを変えることで調節が可能です。

  • ラッチ式ボトムカバー

    ラッチ式ボトムカバーの採用により、ミシンを起こすことなく簡単に開閉できます。
    糸通し、下糸調整、清掃などの日常メンテナンスが楽に行なえます。

  • 優れたメンテナンス性

    • 電子制御により複雑なメカ機構を大幅に削減。メンテナンス性が飛躍的に向上します。

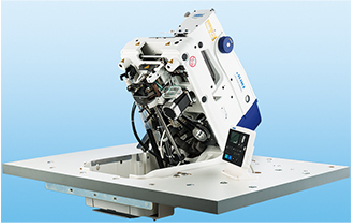

    • 頭部の支えにガスバネを採用していますので、頭部の上げ下げが容易で、掃除や糸通しが楽にできます。上に起こした頭部は、メカロックにより戻す時も安全です。



  • LEDライトを標準装備

    頭部アゴ下にLEDライトを標準装備しました。
    針落ち周りが明るく見やすくなり作業性が向上します。
    明るさは操作パネルで20段階に調整できます。

  • 作業環境が向上

    • 上軸のダイレクトドライブ化、天秤カム、ルーパーカムのカム曲線の見直しにより大幅に振動、騒音を低減しオペレーターにやさしいミシンです。

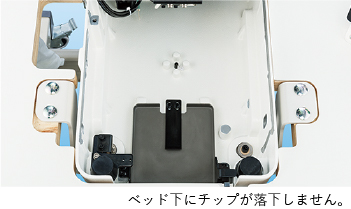

    • 布切り後のチップ回収を自動的に行いますから、作業環境をクリーンにします。



スペック

機種名 MEB-3900J MEB-3900C
縫製区分 ジーンズ 綿パンツ・ワーキングパンツ
標準縫い形状
鳩目穴6種（12パターン）の縫い形状を標準装備、最大89パターンの記憶が可能（12パターンはNo.88～99）
縫い目形式 1本針二重環縫い（芯ひもあり）
縫い速度 400～2,500sti/min*
縫い長さ 10～38ｍｍ (針糸切り仕様）
10～34mm (総合糸切り仕様）
針振り幅 メカ的な針振り調整:  2.0～4.0ｍｍ
振り幅（の送り）補正: 1.5～5.0mm
流れ閂止め長さ 3～15mm
布押え高さ 標準 13mm
縫い形状変更 プログラム選択方式
ボタン穴カット 先メス、後メス、メス無し
布切り駆動方式 エアシリンダ駆動
使用針
(出荷時装着番手)		 Ｄ0×558 Nm90～Nm120 （Nm110）
使用油 JUKI マシンオイル18（ ISO VG18相当）
エアー圧 メインレギュレーター: 0.5MPa
ハンマー圧力レギュレーター: 標準0.35MPa（ 最大0.4MPa）
エアー消費量 49.5l/min（ 11.6サイクル/min）
電源／消費電力 三相200V／250VA
重量 頭部: 110kg、 操作パネル: 0.3kg、 電装ボックス: 5kg
機械寸法 頭部: 横 382mm × 縦 656mm × 高さ 584mm
完成: 横 1,050mm × 縦 700mm × 高さ 1,248mm（ 糸立てを含めない）

＊sti/minはStitches per Minute（針/分）の略です。

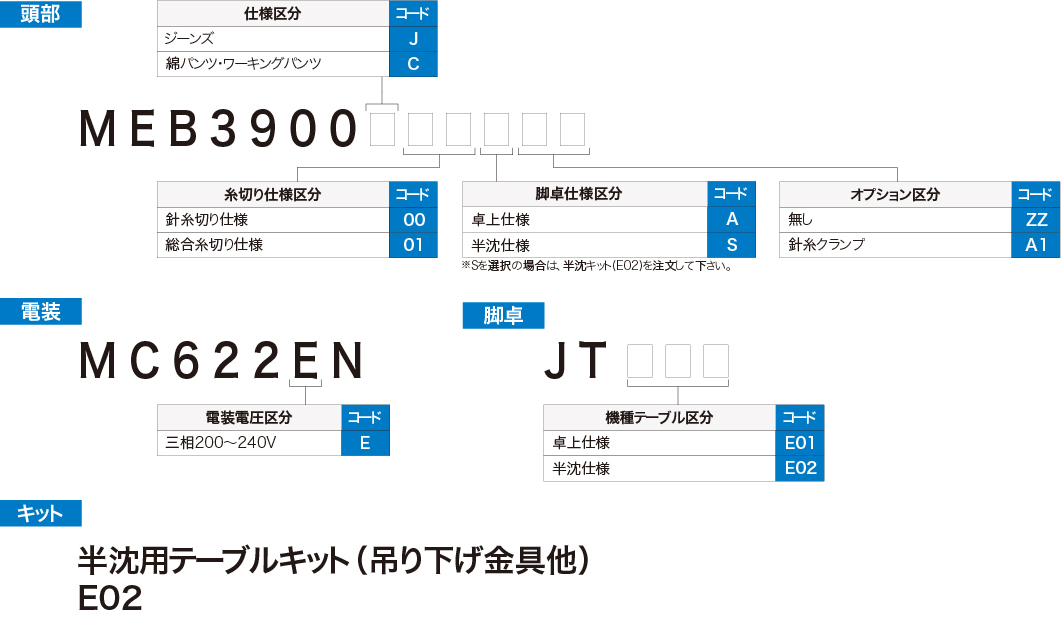

機種表示

ゲージ

MEB-3900J
MEB-3900C

ゲージ種別 針板
図
品番 40115404 40115406 40115403 40115405
品名 針板Ａ０１(細振幅用) 針板B０１(広振幅用) 針板Ａ００(細振幅用) 針板B００(広振幅用)
適用かがり幅 2.0~3.0ｍｍ 2.0~4.0ｍｍ 2.0~3.0ｍｍ 2.0~4.0ｍｍ
針番手 #90~#110
芯糸位置W 1.8
仕様 オプション J01,C01仕様用 標準 J01,C01仕様用 オプション J00,C00仕様用 標準 J00,C00仕様用
ゲージ種別 押え足左
図
品番 40115325 40115309 40115241 40115239
品名 はと目穴用段押え34ｍｍ はと目穴用段押え38ｍｍ はと目穴用際押え34ｍｍ はと目穴用際押え38ｍｍ
各仕様標準装備品 C01 C00 J01 J00
ゲージ種別 押え足右
図
品番 40115324 40115316 40115240 40115238
品名 はと目穴用段押え34ｍｍ はと目穴用段押え38ｍｍ はと目穴用際押え34ｍｍ はと目穴用際押え38ｍｍ
各仕様標準装備品 C01 C00 J01 J00
ゲージ種別 押え足左
図
品番 40035239 40039844 14059604 14059802
品名 はと目穴用際押え34ｍｍ はと目穴用際押え22ｍｍ はと目穴用32ｍｍ はと目穴用22ｍｍ
ゲージ種別 押え足右
図
品番 40035238 40039843 14059505 14059703
品名 はと目穴用際押え34ｍｍ はと目穴用際押え22ｍｍ はと目穴用32ｍｍ はと目穴用22ｍｍ
ゲージ種別 押え受け板
図
品番 40115322 40115323 32027104 32027005
品名 はと目押え受板左 はと目押え受板右 はと目押え受板左 はと目押え受板右
穴形状 はと目穴 はと目穴
縫い長さ 10~34 10~38
仕様 J01,C01仕様用 J00,C00仕様用
ゲージ種別 布切メス
図
穴形状 品番 備考 X Y L
はと目穴 40115664 標準装備 2.8 4.3 26
40115665 針糸切仕様のみ 2.9 4.4 38
32063604 オプションスペーサ仕様 2.9 4.4 24
32063703 オプションスペーサ 2.9 4.4 32
32063802 針糸切仕様のみ、オプションスペーサ仕様 2.1 3.2 38
32063901 オプションスペーサ仕様 2.1 3.2 24
32064008 オプションスペーサ仕様 2.1 3.2 32
32064008 オプションスペーサ仕様 3.2 5.4 38
32064206 オプションスペーサ仕様 3.2 5.4 24
32064305 オプションスペーサ仕様 3.2 5.4 32
32066904 針糸切仕様のみ、オプションスペーサ仕様 2.7 5.1 38
眠り穴 14041404 オプションスペーサ仕様 0 0 38
32065302 オプションスペーサ仕様 0 0 24
32065401 オプションスペーサ仕様 0 0 32
ゲージ種別 オプションスペーサ
図
品番 40115728
ゲージ種別 メス受
図
穴形状 はと目穴用 眠り穴用
サイズ(mm) 品番 備考 品番 備考
38 40115670 - - -
28 40122567 - - -
26 40115669 J付属 - -
24 40122566 - - -
22 40115668 C付属 - -
18 40122565 - - -
20 40115667 J付属 - -
16 40115666 C付属 - -
38 32067209 OPスペーサー使用 14042501 OPスペーサー使用
36 32067308 32064404
34 32067407 32064503
32 32067506 14042600
30 32067605 32064602
28 32067704 32064701
26 32067803 14042808
24 32067902 32064800
22 32068009 14042907
20 32068108 32064909
18 32068207 32065005
16 32068306 14043103
14 32068405 32065104
12 32068504 32065203
10 32068504 14043301
ゲージ種別 オプションスペーサ
図
品番 40115639
