製品概要
製品特長

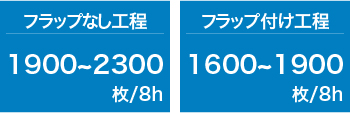

生産性の向上
最高3,000sti/minの高速頭部に加え、大押え移動(空送り・前進)等の高速化により、マシンタイムの短縮を実現。

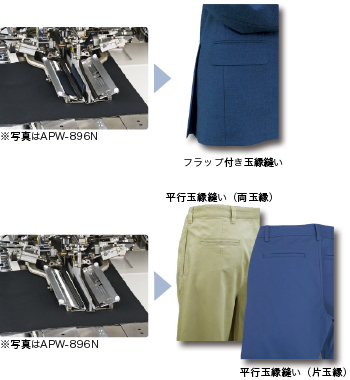

スーツ・ジャケット・パンツの平行玉縁縫い
(フラップ付け)(APW-895N、896N共通)スーツ、ジャケット、パンツの平行玉縁縫い(フラップ付け)に対応。
両玉縁と片玉縁の切換えは、パネル操作でワンタッチ切換え。

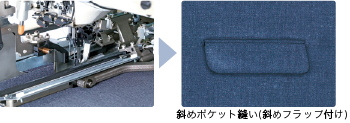

縫い長さの対応範囲拡大 (最小18mm~最大220mm)斜めポケット縫い(斜めフラップ付け)
(APW-896N)ONLY
JUKIAPW-895Nの機能に加え、斜めポケット縫い(斜めフラップ付け)に対応。
世界初のコーナーメス横方向切り込み位置電子制御により、メスの調整はパネル操作で簡単に設定することが出来ます。段取り替え時間を大幅に短縮

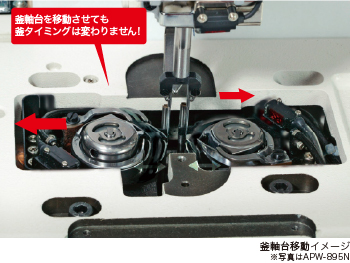

- 簡単ゲージ交換機構の搭載で頭部を倒さずベッド上面から釜軸台位置の変更、調整が可能。
- 針幅変更に要する作業時間は、従来の半分以下の時間で完了できます。
- 片玉/両玉切替機構を標準装備し、パネル操作でワンタッチ切換え。片玉と両玉の切替をしても折込板と針の位置が変わらないので折り込み調整は不要です。
- 大押え位置のマイクロアジャスト機能を標準装備、正確で素早い玉幅調整が可能です。

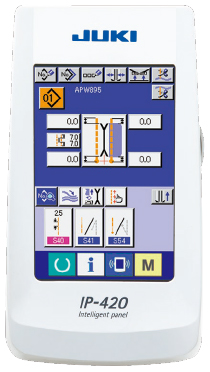

見やすく使いやすい 大型カラー液晶タッチパネル(IP-420)
大型カラー液晶のグラフィック表示とタッチパネルで使いやすさを、格段に向上。基本操作は、グラフィック画面とピクトボタン操作で行ないます。各種メッセージは選択いただいた言語で表示し、ご案内します。
外部メディア
USB対応で様々なメディアに対応します。
データ入出力には、コンパクトフラッシュに加え、USBコネクタを標準装備し、USBメモリー及びカードリーダーなどの使用で、各種メディア(SDカード、スマートメディアなど)の利用が可能になりました。
基本機能

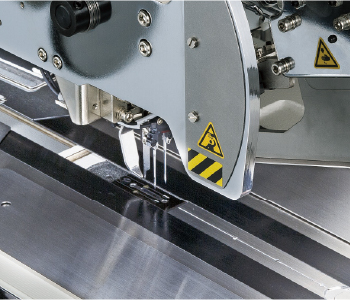

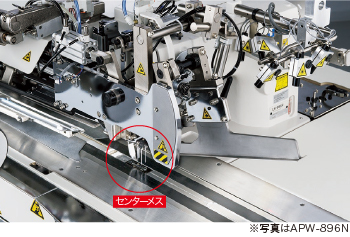

センターメスの切れ味向上
センターメスは、専用モーターを使用した独立駆動式(速度変更可)を採用。縫製スピードに左右されない為、メスの切れ味が向上しきれいな切り口が得られます。
またメス形状の改良でメスのタワミを防止、伸びやすい生地でのメスの切れ味も向上しています。コーナーメスの調整が容易に

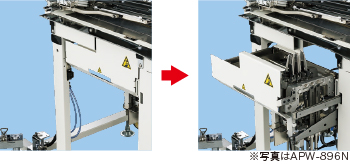

コーナーメスは、メスユニットごと引き出し可能なタイプを採用。調整作業がしやすく、メス交換も簡単になりました。
コーナーメスカバーのスリム化で生地の突き上げを軽減し、正確なカットを実現しました。

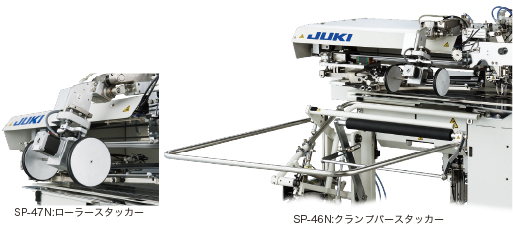

小物も扱える新型スタッカー
クランプバースタッカー(SP-46N)とローラースタッカー(SP-47N)の2種類を設定。ポケットと生地端の距離が最短で250mmまでの素材を扱えます。スタッキングセンサーも標準装備され、スタッキングミスを防止します。

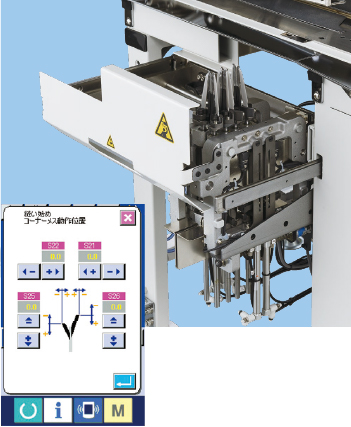

操作パネルによる“コーナーメス切り込み
調整”を実現(APW-896N)仕様や素材の多様化している玉縁角部の切り込み微調整が、コーナーメスの「切り込み位置電子制御」・「左右個別昇降」機構の採用により、操作パネルで0.1mm単位の調整が可能になりました。
縫い目に対するメスの切り込み量の微調整が、縦、横方向ともに、工具を一切使用せず、パネル操作のみで可能となりましたので、調整時間を大幅に短縮し、高品質な玉縁を縫製できます。
左右等針バックタック搭載
(APW-896N)斜めポケット縫製時でも左右のバックタック長さ(運針)を揃える機能を追加。バックタック縫製の縫い品質を向上します。

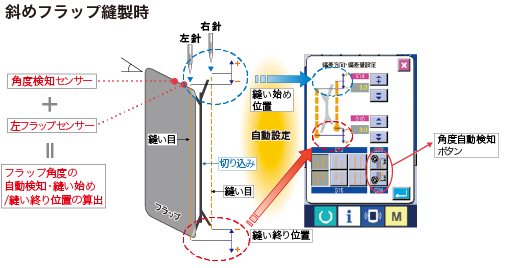

“左フラップ角度自動検知機能”を標準装備
(APW-896N)左フラップ縫製時に、操作パネルの角度自動検知ボタンを押すことで2つのセンサーがフラップの角度を読み取り、右針左針の縫い始め(縫い終り)位置の自動補正を行えます。
※左フラップのみ標準仕様です。
※自動検知の結果、偏差が0.5mm未満の場合は自動的に平行縫いに設定されます。
※片玉縁縫製時、フラップ角度検知センサーは使用不可。フラップセンサーのみ使用可能です。
スペック
機種名 | APW-895N | APW-896N | ||||
---|---|---|---|---|---|---|
フラップ仕様 | 平行フラップ | 平行・斜めフラップ | ||||
縫い速度 | 最高3,000sti/min*(1,000~3,000sti/min*) | |||||
玉縁の種類 | 平行両玉縁、平行片玉縁 (フラップ付き、フラップなし) |
平行両玉縁、平行片玉縁、 斜め両玉縁、斜め片玉縁、台形縫い (フラップ付き、フラップなし) |
||||
縫い目長さ | 標準2.5mm(2.0mm~3.4mm) | |||||
縫い長さ(止め縫い) | コンデンス縫い : 標準1.0mm(0.5mm~1.5mm) バックタック縫い : 標準2.0mm(0.5mm~3.0mm) ※コンデンス縫い、バックタック縫い切換え可能 |
|||||
コーナーメス 切り込み調整方式 |
メカ調整式 | 電子調整式 | ||||
使用針 | オルガン DP×17(#16)#14~#18 | |||||
使用糸 | スパン糸 #60(推奨) | |||||
使用釜 | 水平1.7倍釜 | |||||
単独縫いパターン数 | 99パターン(CFカード使用時999パターン) | |||||
サイクル縫いパターン数 | 20パターン | |||||
交互縫いパターン数 | 20パターン | |||||
使用頭部 | 2本針本縫ミシン(LH-895) | 片針停止付き2本針本縫ミシン(LH-896) | ||||
布送り方式 | パルスモーター駆動 | |||||
入力電源 | 三相200V 50Hz/60Hz | |||||
消費電力 | 350VA | |||||
エアー圧, エアー消費量 |
0.5MPa , 40dm3/min(ANR) | |||||
機械質量 | 238.5kg | 259.0kg | ||||
機械寸法 | 幅1,095mm×奥行き1,500mm×高さ1,200mm (幅1,580mm=スタッカー含む)(高さ1,800mm=糸立て含む) |

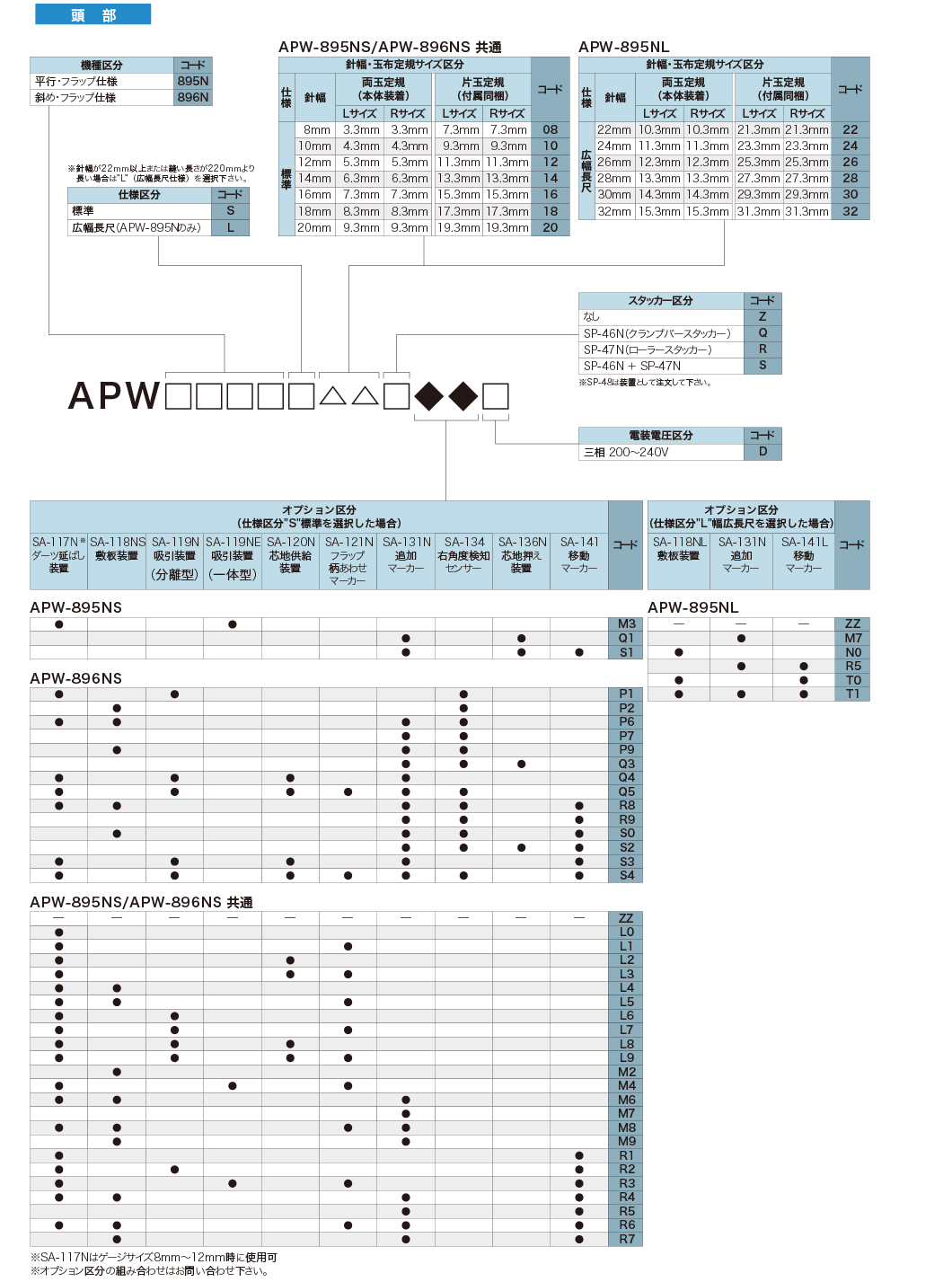

機種名 | センターメス・コーナーメスの有無 | 縫い長さ(玉縁長さ) | 針幅(mm) | |||
---|---|---|---|---|---|---|
APW-895NS (標準仕様) |
なし | 最小18mm~最大220mm (0.1mm単位で設定可) |
8、10、12、14、16、18、20 | |||
付き | 最小35mm 電磁弁使用時は最小21mm可能 針幅14mm以上は最小50mm |
|||||
APW-895NL (広幅、長尺仕様) |
なし | 最小18mm~最大300mm (0.1mm単位で設定可) |
22、24、26、28、30、32 | |||
付き | 最小54mm~最大250mm | |||||
APW-896NS | なし | 最小18mm~最大220mm (0.1mm単位で設定可) |
8、10、12、14、16、18、20 | |||
付き | 針幅12mm以下:最小21mm~最大220mm 針幅14mm以上:最小30mm~最大220mm |
*sti/minはStitches per Minute(針/分)の略です。
