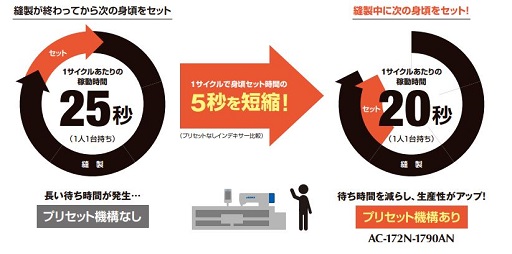

• プリセット機構により生産性がアップ

  プリセット機構とは、穴かがり縫製中に次の生地をセットできる機能です。
  ボタン穴かがりインデキサーは、複数の穴かがりを連続して行なうため、オペレーターはミシン稼動中（穴かがり縫製中）に待ち時間が発生しました。JUKIのプリセット機構は、穴かがり縫製中に次の身頃をセット（オーバーラップ作業）でき、待ち時間を有効に活用し、高い生産性を実現します。

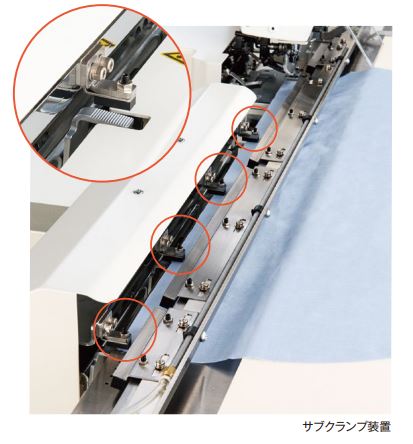

• 縦縞柄に対応したサブクランプ装置

  プリセット生地受渡し時の生地ズレを防止するサブクランプ装置を搭載しました。ミシン頭部、搬送体部の独立したサブクランプ装置により、
  生地を確実にクランプする受け渡し動作で生地ズレ（位置ズレ）を起こさないので、縦縞柄の生地も安定した縫い品質を実現します。また、生地の有無検知により、ミシンのミススタートを無くすことができます。

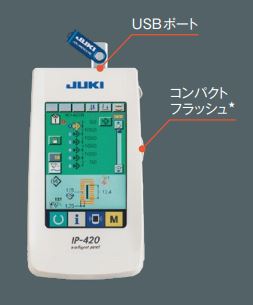

• 大型カラー液晶タッチパネル
  IP-420を操作パネルに採用

  画面が大きくなったカラー液晶タッチパネルにより、 縫い形状，針数など縫製データがわかりやすく表 示されます。また、入力機能付きパネルですので、 針元を見ながら入力・編集作業が可能となり、より 使いやすくなりました。 操作パネルには、コン パクトフラッシュ★ ・USB ポートを標準装備して いますので、装置間の データ管理やソフトの バージョンアップが簡単 にできます。

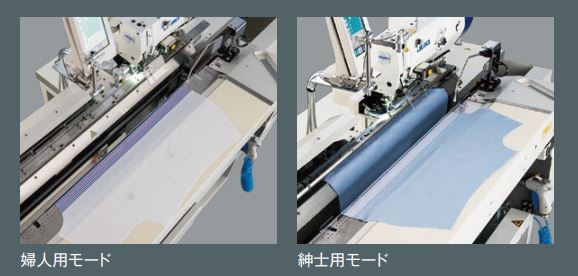

• １機種で紳士用から 婦人用シャツまで対応

  紳士ドレスシャツ、婦人ブラウスの切り換えは、操作パ ネルで簡単に行え、仕様変更（ボタン穴サイズ、間隔 など）も容易に対応します。 婦人用身頃は、紳士用身頃と同様に上側ボタン穴から 縫製ができます。また、釦穴間隔が1箇所毎に異なる 不等間隔も可能です。



• 高性能のインデキサー機能

  パルスモーターが布送り量を0.1mm 単位で制御、正確で確実な布送りを実現します。（ボタン穴数1～20個、 記憶パターン数20パターン）
  縫製中のミシンの動作と同調し搬送体が移動する機能を標準装備、縫製物の生地が弛まず正確で確実な布送りを実現します。

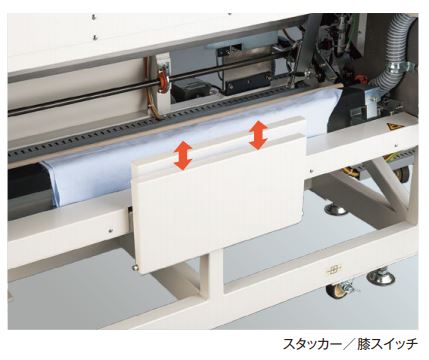

• スタッカー（本体内部に組み込まれた省スペースタイプ）

  穴かがり後の身頃を確実にクランプし自動でスタックします。オペレーターの取り置き作業が効率的になり生産性が向上します。



• 膝スイッチ（手元スイッチも装備）

  両手で身頃を保持したまま、スイッチを入れることができ生地セットの安定化、時間短縮が図れます。高さ調節が可能です。
  また、生地セット後にスイッチを入れておけば、穴かがり終了後に自動でサブクランプ装置が生地を搬送し、穴かがりを開始します。複数台持ちや他の作業を同時に行うことで生産性がアップします。

• 針元を照らすLEDライトを装備

  LEDライトはアームあご下に標準装備しました。 電源をONにすると常に LEDライトが点灯します。 オペレーターは、糸通し、 縫い目確認等がしやすく なり優しい作業環境を提 供します。



機種名	AC-172N-1790AN
最高縫い速度	4,200 sti/min*（常用3,600sti/min）
縫製寸法	標準 幅4mm×長さ25mm （部品交換にて最大 幅6mm×長さ120mm）
布切り長さ	6.4～19.1mm（1/4～3/4インチ）
押え上昇量	最大14mm
使用針	DPx5 #11J～#14J　（出荷針 #11J）
送り方式	パルスモーター
送り方向	右方向（紳士用）、左方向（婦人用）
送り単位	0.1mm
記憶パターン数	20パターン
ボタン穴数	1～20個
電源	三相200Ｖ～240V
消費電力	800VA
エアー圧・消費量	0.5MPa（5kg/cm2 ）240Nl/分
機械寸法	横1,910x奥行き850ｘ高さ920mm （プリセットテーブル面まで）
完成品質量	300kg
プリセット機構	標準装備
スタッカー	標準装備
使用油	JUKIニューデフレックスオイルNo.1

*sti/minはStitches per Minute（針/分）の略です。

寸法

A	間隔	0～610mm （0.1mm単位）
B	総送り量	最大 610mm
C	上端間隔	最大 140mm
D	布端からの 穴位置	7～21mm
E	身頃幅	220～420mm
F	身頃長さ	400～880mm

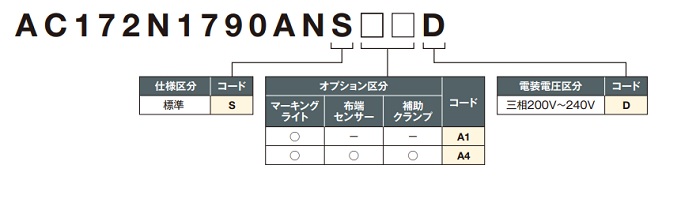

機種表示
