製品特長
滑りやすい素材・厚物も確実に送る針送り機構
滑りやすい素材や送りにくい厚物には、針送り機構が効果を発揮します。また、針送り量を下送り量に対して+15%まで大きくすることができます。針送り量を密閉化することで、油洩れや針棒のガタ付きを防止するなど、耐久性、信頼性が向上しています。
素材対応力に優れた低テンション縫製
天秤機構、糸道、押え、送りなどの徹底した研究により、低テンション縫製を実現し、多様な素材に柔軟に対応します。パッカリングや縫ズレなどのトラブルを抑え、優美で安定した縫品質を実現します。
確実な糸切り機構
DLN-5410N-7(自動糸切りミシン)スピーディーで確実な信頼性の高い糸切り機構を搭載し、高能率な作業が行なえます。
下糸交換頻度を低減
DLN-5410NJ-7(倍釜自動糸切りミシン)垂直2倍釜の採用により、下糸巻き量が大幅にアップしました。下糸交換の頻度が低減し、高能率な作業が行なえます。
アタッチメント取付け座を標準装備
DLN-5410NJ-7(倍釜自動糸切りミシン)各種アタッチメントの取付けを考慮し、アタッチメント取付け座を標準装備しています。耐久性に優れ、頻繁なアタッチメント交換にも長期間安心してご使用いただけます。
省エネモードを搭載した新型コントロールボックス SC-920
電圧変動、ノイズ、振動に強い、新型コントロールボックスSC-920を開発しました。この新型コントロールボックスには、省エネモードを搭載し、モーターが回転していない待機時の消費電力を削減します。
工程に合せて選択できる操作ボックス CP-18A、CP-180A
操作パネルはCP-18AとCP-180Aを用意しました。全ての操作パネルに生産支援機能を搭載しています。生産支援機能には、出来高管理機能、稼働計測機能、下糸カウント機能の3つの機能(6つのモード)があります。
基本機能
高い押え上昇量
高い押え上昇量(13mm)、軽いタッチの縫目長さ調節ダイヤルなど、操作性に優れた機能がオペレーターをサポートし、生産性を加速します。
スペック
機種名 | DLN-5410N | DLN-5410NH | DLN-5410NL |
---|---|---|---|
仕様 | 薄物~中厚物 | 厚物 | 厚物(ロングピッチ仕様) |
最高縫速度 | 5,000rpm | 4,000rpm | 3,000rpm |
最大縫目長さ | 4mm | 4.5mm | 6mm |
針棒ストローク | 30.7m | ||
最大押え上昇量 | 手動 5.5mm/膝上げ13mm | ||
使用針 (出荷時装着番手) |
DB×1( #14)#9~#18 | DB×1( #21) #20~#23 | |
使用釜 | 自動給油全回転釜 | ||
給油方式 | 自動給油 | ||
使用油 | JUKI ニューデフレックスオイル No.1(ISO VG7相当) | ||
頭部質量 | 30kg |
機種名 | DLN-5410N-7 | DLN-5410NH-7* | DLN-5410NJ-7* |
---|---|---|---|
仕様 | 薄物~中厚物 | 厚物 | ジーンズ |
最高縫速度 | 5,000rpm | 4,000rpm | |
最大縫目長さ | 4mm | 4.5mm | |
針棒ストローク | 30.7m | 33mm | |
最大押え上昇量 | 手動 5.5mm/膝上げ13mm | ||
使用針 (出荷時装着番手) |
DB×1( #14)#9~#18 | DB×1( #21) #20~#23 | |
使用釜 | 自動給油全回転釜 | 自動給油全回転2倍釜 | |
給油方式 | 自動給油 | ||
使用油 | JUKI ニューデフレックスオイル No.1(ISO VG7相当) | ||
タッチバック装置 | 標準装備 | ||
電源/消費電力 | 三相200V/650VA | ||
頭部質量 | 83kg |
*Hタイプ、Jタイプはワイパーなしです。

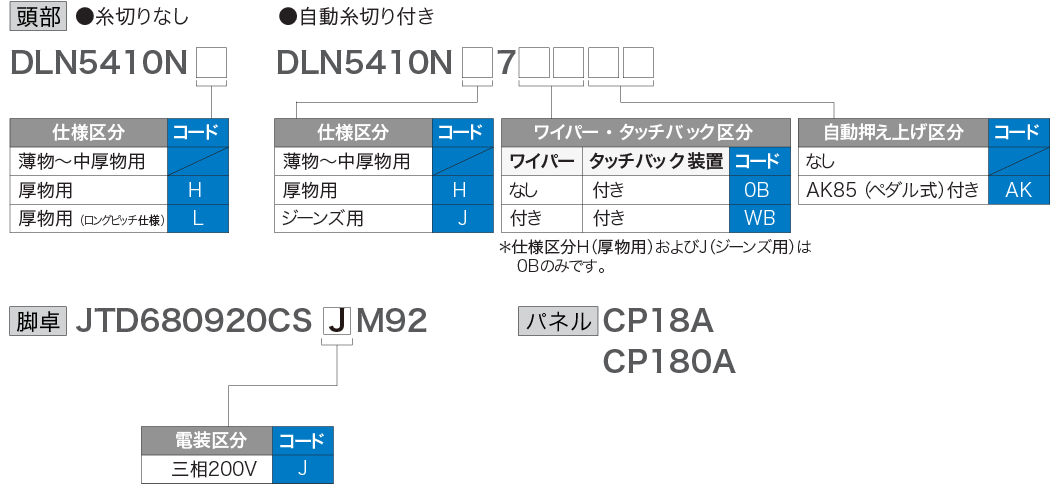

機種表示
ゲージ
DLN-5410N
ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
---|---|---|---|---|---|---|---|---|---|
図 | ![]() |
![]() |
![]() |
||||||
用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
標準 薄物・中厚物用 |
D1609415B00 | 1.9 | 1.15 | 11300308 | 3 | 3.2 | D1524415BAA | 縫い始めの上糸抜け及び目飛びしやすい生地に適しています。 押え圧:標準 使用針:標準(#12~#18) 針板11300308はB1109041F0Bに比べて耐久性を増したものです。 |
|
薄物・中厚物用 | B1609041B00 | 1.9 | 1.15 | B1109041B00 | 2 | 3.2 | B1524041A00 (B1524041EA0) (B15244120A0) (D1524415BAA) |
カーブ縫及び小回りを必要とする法制に適しています。 縁縫用として多く使われています。 押え圧:標準 使用針:標準(#12~#18) |
|
中厚物用 | B1609041C00 | 1.9 | 1.25 | 糸道溝付き | B1109041C00 | 1 | 3.2 | B15244120A0 (D1524415BAA) |
小回りを必要とする法制に適しています。 バインダーの組み合わせを必要とする法制に適しています。 縁縫用として多く使われています。 押え圧:やや弱め、標準 使用針:標準(#12~#18) |
薄物・中厚物用 | B1609041D00 | 1.9 | 1.15 | 糸道溝付き | B1109041D00 | 1 | 3.2 | B15244120A0 (D1524415BAA) |
B1609041C00に比べ、直進性を高めてあります。 比較的腰の強い生地の縫製に適しています。 縁縫用として多く使われています。 押え圧:やや弱め、標準 使用針:標準(#12~#18) |
薄物・中厚物用 | B1609041F00 | 1.9 | 1.15 | 糸道溝付き | B1109041F00 | 3 | 3.2 | B15244120A0 (D1524415BAA) |
押え圧:標準 仕様針:標準(#12~#18) |
薄物用 | B1609415B00 | 1.6 | 1.15 | B1109415B00 | 3 | 2.6 | B15244120A0 (D1524415BAA) |
縫い始めの送り込みを必要とする法制に適しています。 縫い終わりに段部がある工程や、目飛びが発生しやすい縫製に適しています。 縫いピッチは2.5mmまでです。 押え圧:弱め 使用針:細番手(#8~#11) |
|
極薄物用(JE用) | B1609415C00 | 1.3 | 1.15 | B1109415B00 | 3 | 2.6 | B15244120A0 (D1524415BAA) |
縫い始めの送り込みを必要とする法制に適しています。 縫い終わりに段部がある工程や、目飛びが発生しやすい縫製に適しています。 縫いピッチは2.5mmまでです。 押え圧:弱め 使用針:細番手(#7~#10) |
|
薄物用(台衿付用) | B1609415E00 | 1.6*2 | 1.15/1.2 | B1109415E00 | 2 | 2 | B15244120A0 | 縫いピッチは2.5mmまでです。 使用針:細番手(#8~#11) |
DLN-5410NH
ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
---|---|---|---|---|---|---|---|---|---|
図 | ![]() |
![]() |
![]() |
||||||
用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
標準 厚物 |
11322203 | 2.4 | 1.7 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
中厚物用(JE向) | B1609415D00 | 2*3.5 | 1.7 | 糸道溝付き | B1109041A00 | 2 | 3.2 | B1524041AA0 | 小回りが要求されるものに適しています。 縁縫用として多く使われています。 押え圧:強め 使用針:(#14~#18) |
中厚物用(HK向) | B1609415G00 | 1.9 | 1.7 | 糸道溝付き | B1109415G00 | 5 | 3.2 | B15244120A0 | 送り力アップ。 使用針:(#14~#18) |
厚物用 | B1509415H00 | 2.4 | 1.7 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
極厚物用 | B1609415H0A | 2.4 | 2 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
中厚物用 | B1609041A00 | 1.9 | 1.7 | 糸道溝付き | B1109041A00 | 2 | 3.2 | B1524041AA0 | 小回りが要求されるものに適しています。 縁縫用として多く使われています。 押え圧:強め 使用針:(#14~#18) |
中厚物用 | B1609041E00 | 1.9 | 1.7 | 糸道溝付き | B1109041E00 | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:標準(#12~#18) |
DLN-5410NL
ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
---|---|---|---|---|---|---|---|---|---|
図 | ![]() |
![]() |
![]() |
||||||
用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
標準 厚物用 |
11322203 | 2.4 | 1.7 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B1524415LA0 | 押え圧:強め 使用針:太番手(#19~#23) 送りピッチ:最大6mm |
極厚物用 | B1609415L00 | 2.4*3.4 | 1.7 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B1524415LA0 | 押え圧:強め 使用針:太番手(#19~#23) 送りピッチ:最大6mm |
DLN-5410N-7
ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
---|---|---|---|---|---|---|---|---|---|
図 | ![]() |
![]() |
![]() |
||||||
用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
標準 薄物・中厚物用 |
D1609415B00 | 1.9 | 1.15 | 11300308 | 3 | 3.2 | D1524415BAA | 縫い始めの上糸抜け及び目飛びしやすい生地に適しています。 押え圧:標準 使用針:標準(#12~#18) 針板11300308はB1109041F0Bに比べて耐久性を増したものです。 |
|
薄物用、アサヒ仕様 | B1609415A00 | 1.6 | 1.15 | 糸道溝付き | B1109415B0A | 3 | 2.6 | B15244120A0 | 使用針:細番手(#8~#11) |
薄物・中厚物用 | B1609041F00 | 1.9 | 1.15 | 糸道溝付き | B1109041F0B | 3 | 3.2 | D1524415BAA | 押え圧:標準 使用針:標準(#12~#18) |
薄物・中厚物用 | D1609415B00 | 1.9 | 1.15 | B1109041F0B | 3 | 3.2 | D1524415BAA (B15244120A0) |
押え圧:標準 使用針:標準(#12~#18) 針板B1109041F0Bは、B1109041F00に比べて耐久性を増したものです。 |
|
極薄物用 | D1609415B0A | 1.2 | 1.15 | 11300308 | 3 | 3.2 | D1524415BAB | 使用針:細番手(#7~#10) |
DLN-5410NH-7
DLN-5410NJ-7
ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
---|---|---|---|---|---|---|---|---|---|
図 | ![]() |
![]() |
![]() |
||||||
用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
標準 厚物用 |
11322203 | 2.4 | 1.7 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B152404EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
厚物用 | 11321908 | 2*2.9 | 2 | 針穴長径 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
極厚物用 | 11322005 | 2.4*3.4 | 1.7 | 糸道溝付き、針穴長径 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 糸締りを強く要求するものに効果があります。 押え圧:強め 使用針:太番手(#19~#23) |
厚物用 | 11322104 | 2 | 1.7 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
|
極厚物用 | D1609415B0H | 2.4*3.4 | 1.7 | 糸道溝付き、針穴長径 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 糸締りを強く要求するものに効果があります。 押え圧:強め 使用針:太番手(#19~#23) |
厚物用 | D1609415D0H | 2*2.9 | 2 | 針穴長径 | D1109415D0H | 3 | 3.2 | B1524041EA0 | 押え圧:強め 使用針:太番手(#19~#23) |
