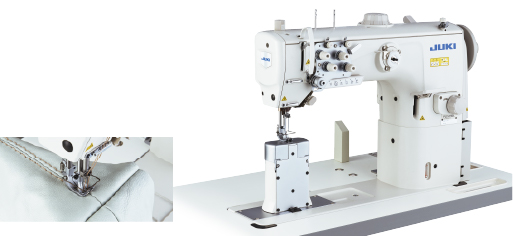

ポストベッド本縫総合送り水平大釜ミシン

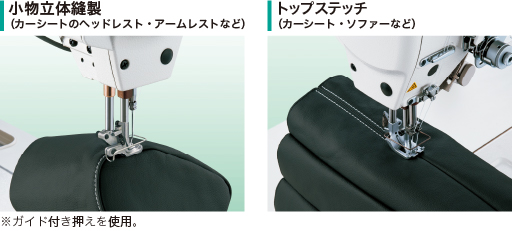

自動車シート・ソファー・スポーツ用品など、厚物ステッチに最適なセミドライヘッドの最新鋭機です!!

製品概要

製品特長

  • フトコロが広くなり作業性向上

    大物縫製・極厚縫製での作業性に優れています。

  • 本物志向のステッチ

    全機種ロングピッチ(12mm)に対応しました。

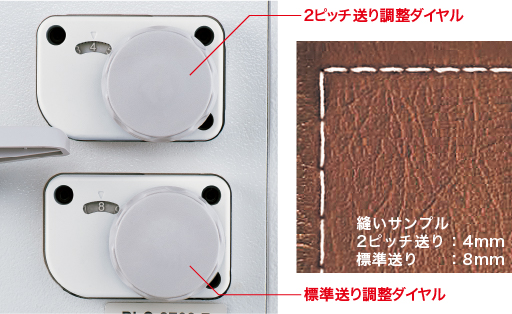

  • 異なる縫い目長さが切り替え可能

    糸切りミシン(PLC-2710-7、PLC-2760-7)は2ピッチダイヤルを標準装備しています。1台で 2種類の縫い目長さを瞬時に切り替えて使用できます。

  • 音振動の低減

    面部部品の軽量化、釜の歯車をかさ歯車に変更したことにより、滑らかな動力伝達ができ音振動が低減しました。

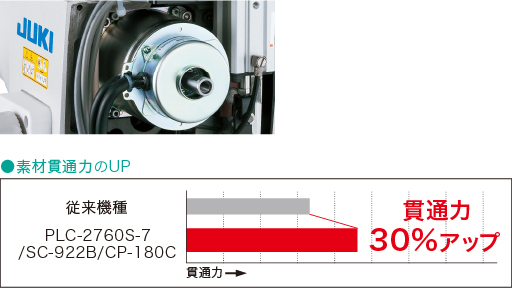

  • 高トルクのダイレクトドライブモーター搭載

    糸切りミシン(PLC-2710-7、PLC-2760-7)は厚物素材に対応し た高トルクのダイレクトドライブモー ターを採用しました。応答性に優れ 段部縫製時でも強い貫通力を確保 します。
     ※糸切りなしは除く

  • 太糸仕様: PLC-2760L

    PLC-2760L専用の釜、天秤、ゲージを採用し #0までの太糸に対応します。太糸縫製時に 適した専用の上下送り量軌跡を採用しています。

  • 片針停止付き仕様: PLC-2765

    片針停止機構により、ソファーなどの 角部のステッチでもバランスのとれた 美しい縫い目が得られます。

基本機能

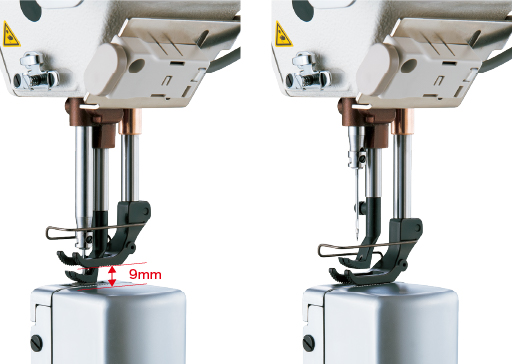

  • 縫いズレのない交互上下機構

    素材が変化しても送り交互上下量のバランス変化が少ない 送り機構を採用しています。交互上下量は最大9mmで、 ミシン上部の大型ダイヤルで簡単に設定できます。

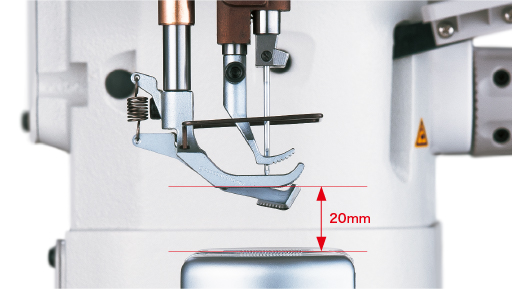

  • 高い押え上昇量

    自動押え上げによる押え上げの高さは20mmを実現。高級 ソファーなどでレザーと厚みのあるスポンジなどを縫い合わせる 工程も楽に行なえます。

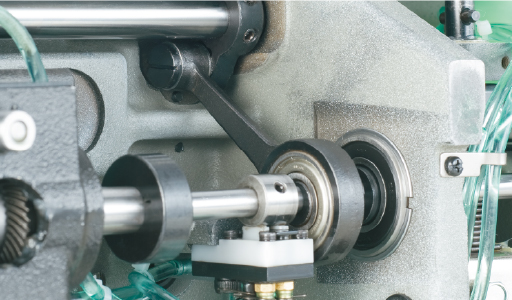

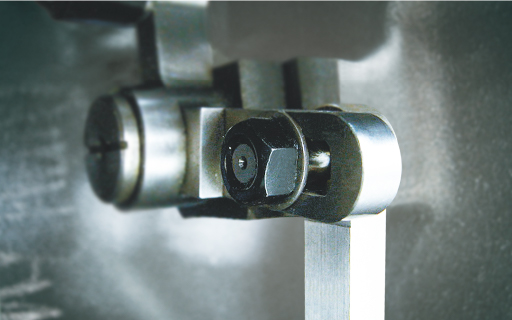

  • 下送り上下運動量が調節可能

    下送り上下運動量を調整可能にしました。素材や糸に最適な 送りでの縫いができます。別のサブクラスミシンを準備する 必要がありません。

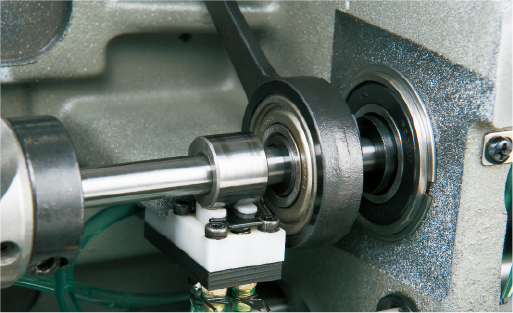

  • 上送りと下送りの比率が変更可能

    上送り量はそのままで、下送り量のみが調整でき上送りと 下送りの比率が変えられ、縫いズレ防止に役立ちます。

  • 新採用の糸切り機構

    最大縫い長さ12mmでも安定した糸切りが実現。

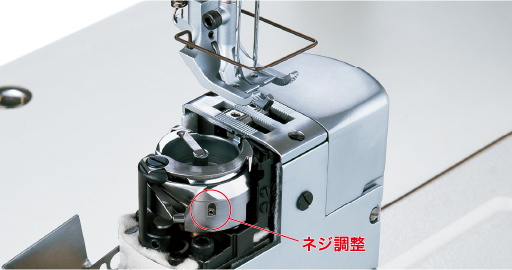

  • 水平2倍釜を標準装備

    針受け当たり量をネジで変更可能にした釜を標準に採用。 針受けの調整が簡単にでき、目飛びの防止や、剣先の摩耗を 抑えます。

  • 新採用の新給油機構

    油が逆流しない新機構により低速でもパワフルで安定した 給油方式を採用。釜への給油が安定するためきれいな縫い を実現。

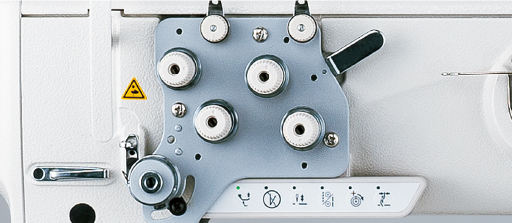

  • ダブルテンションを標準装備

    太糸での高張力縫製に対応したダブルテンション方式を 標準装備。

  • 多機能な6連手元スイッチ(糸切りミシン)

    糸切り付きは6連手元スイッチで針糸テンションをシングル、 ダブルに切替え(素材厚さへの対応力アップ)、交互上下量 切り替え(DL装置)、縫い目長さ切り替えなどがワンタッチで 行なえます。

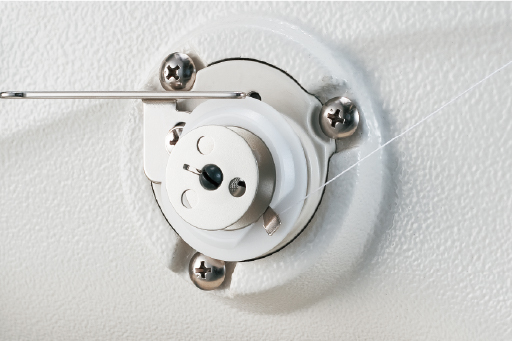

  • 新下糸巻き装置

    下糸巻き装置は糸の巻き始めを手作業で巻く必要がなく セットするだけで巻き始めます。

スペック

機種名 PLC-2710 PLC-2710-7 PLC-2760 PLC-2760-7 PLC-2760L PLC-2765
仕様 1本針 2本針
糸切りなし
(Vベルト)
自動糸切り
(ダイレクトドライブモーター)
糸切りなし
(Vベルト)
自動糸切り
(ダイレクトドライブモーター)
太糸仕様
(Vベルト)
片針停止付き
(Vベルト)
最高縫い速度 2,500sti/min* 2,000sti/min* 2,500sti/min*
使用針 135×17
Nm100~180
標準Nm140
135×17
Nm140~200
標準Nm200
135×17
Nm100~180
標準Nm140
可縫い糸番手 #30~#5 #8~#0 #30~#5
縫い目長さ 最大 12mm(正逆共)
縫い目調整方式 1ピッチダイヤル 2ピッチダイヤル 1ピッチダイヤル 2ピッチダイヤル 1ピッチダイヤル 1ピッチダイヤル
天秤方式 リンク
返し縫い方式 レバー式 エアー式タッチバック レバー式 エアー式タッチバック レバー式 レバー式
針棒ストローク 40mm
使用釜 水平 2.0倍 ラッチ釜
押え上昇量 押え上げレバー…10mm
自動押え上げ… 20mm
押え上げレバー…10mm
自動押え上げ…18mm
交互上下量 1~9mm
交互上下量調整方式 ダイヤル調整式
DL装置 オプション 標準装備 オプション 標準装備 オプション オプション
安全装置 標準装備
下糸巻き装置 アーム内蔵式(ワンタッチタイプ)
下送り微量調整機構 標準装備
給油方式 セミドライヘッド・集中タンク方式/釜自動給油(油量残量表示付き)
フトコロ広さ 347mm(押え棒心~アーム付根)
釜軸台部高さ 170mm(ベット上面~針板上面)
膝上げ装置 標準装備 なし 標準装備 なし 標準装備 標準装備
自動押え上げ装置 オプション 標準装備 オプション 標準装備 オプション オプション
頭部質量 76kg 81kg 79kg 84kg 79kg 80kg
電源/消費電力 単相100V、三相200V / 193VA(糸切り装置付きミシン)
エアー消費量 - 0.1dm3/min(ANR) - 0.1dm3/min(ANR) - -

*sti/min はStitches per Minute(針/分)の略です。

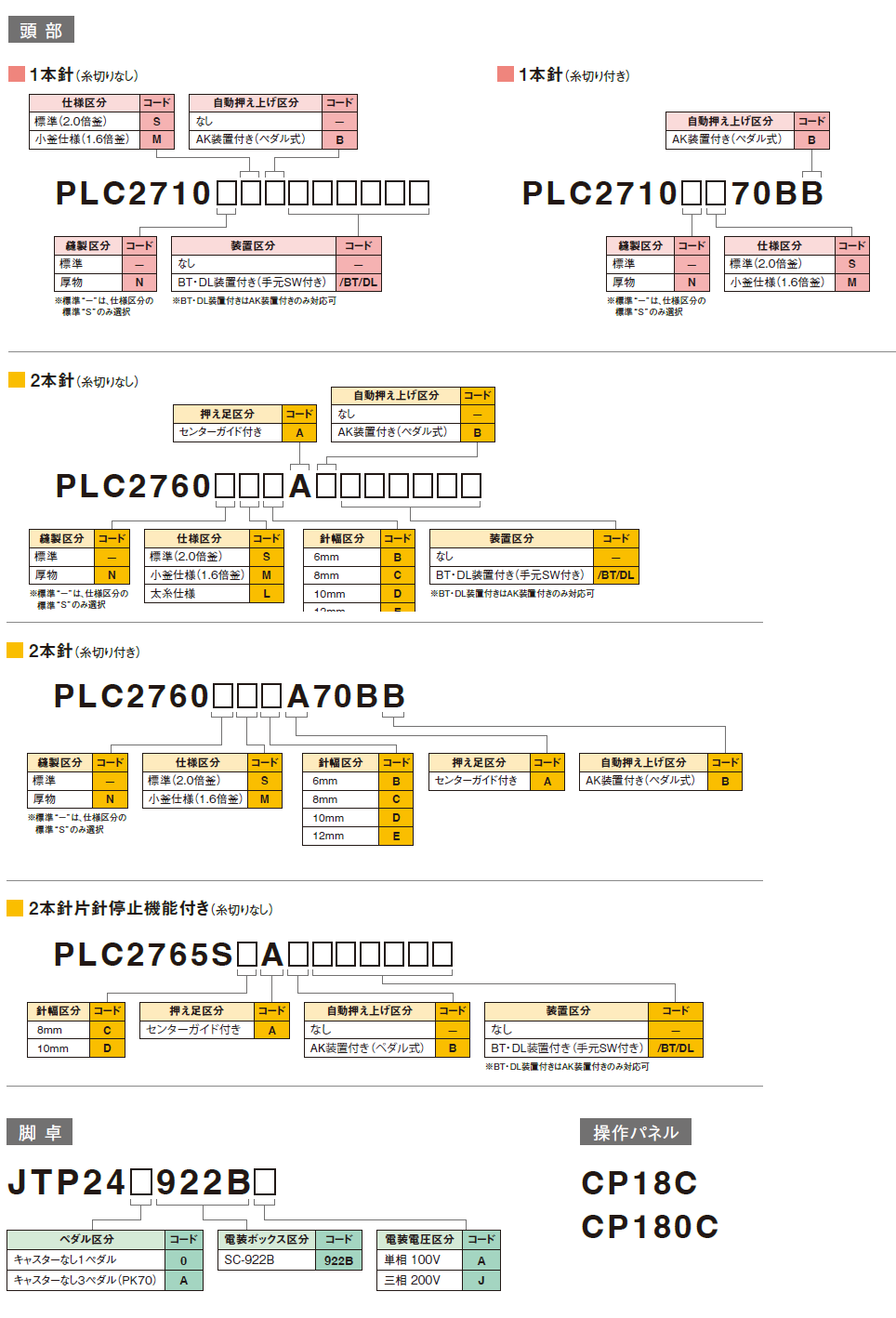

機種表示

オプション・消耗品

  • オプション

    H152_吊り定規 MAH152010A0
    膝スイッチ(組) 40025036
    AK装置キット_PLC-2710_PLC-2760 40138572

    AK自動押え上げ装置の後付け用セットです。

    BT/DL装置キット_手元スイッチ付_PLC-2710_PLC-2760 40138898

    BT装置とDL装置の後付け用セットです。AK自動押え上げ装置がついている場合にのみ、後付け可能です。

    AK/BT/DL装置キット_手元スイッチ付_PLC-2710_PLC-2760 40138573

    AK自動押え上げ装置、BT装置、DL装置の後付け用セットです。

    スマートデバイス_目飛び検知_下糸残量検知_PC-LC-2710-7 40175756

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。
    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知_PLC-2710-7 40162091

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。

    スマートデバイス_下糸残量検知_PLC-2710-7 40154826

    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知_下糸残量検知_PLC-2760-7 40175757

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。
    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知_PLC-2760-7 40162092

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。

    スマートデバイス_下糸残量検知_PLC-2760-7 40153314

    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_デジタルテンション_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7 40153263

    デジタルテンション:糸張力の設定が数値管理できます。コントロールボックス
    無しでは張力の変更が出来ません。作業者が勝手に張力調整を行うことを防ぎます。上糸張力をパルスモータで可変する為、安定した張力管理が可能です。(コントロールボックスを接続し、作業工程にあった糸張力の再現性が容易になります)

    スマートデバイス_デジタルテンション_LU-2860-7_PLC-2760-7 40153924

    デジタルテンション:糸張力の設定が数値管理できます。コントロールボックス
    無しでは張力の変更が出来ません。作業者が勝手に張力調整を行うことを防ぎます。上糸張力をパルスモータで可変する為、安定した張力管理が可能です。(コントロールボックスを接続し、作業工程にあった糸張力の再現性が容易になります)

    スマートデバイス_デジタルテンション_コントロールボックス組_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7 40153920

    デジタルテンション_コントロールボックス:ミシン1台当り16種類の糸張力設定が可能です。また、コントロールボックス1台で最大250台のミシンが管理できます。

    スマートデバイス_デジタルテンション_コントロールボックス組_LU-2860-7_PLC-2760-7 40173138

    デジタルテンション_コントロールボックス:ミシン1台当り16種類の糸張力設定が可能です。また、コントロールボックス1台で最大250台のミシンが管理できます。

    スマートデバイス_カバーセンサー組_PLC-2710-7 40165317

    ①開閉センサー付きアアイガード:縫製中の針折れの飛散を防ぎます。
     アイガードが開いているとミシンが動かない為、電源を切り忘れても針交換時な
     ど予期せぬミシン起動がおきません。
    ②開閉センサー付きア釜カバー:釜カバーが開いているとミシンは動作しません。
     縫製中に生地が絡まることを防ぎます。
    ③開閉センサー付きアはずみ車カバー:はずみ車を手で回す際、
     予期せぬミシン起動がおきません。
     また、縫製中は糸や生地などをはずみ車に巻き込むことを防ぎます。

    スマートデバイス_カバーセンサー組_PLC-2760-7 40177729

    ①開閉センサー付きアアイガード:縫製中の針折れの飛散を防ぎます。
     アイガードが開いているとミシンが動かない為、電源を切り忘れても針交換時な
     ど予期せぬミシン起動がおきません。
    ②開閉センサー付きア釜カバー:釜カバーが開いているとミシンは動作しません。
     縫製中に生地が絡まることを防ぎます。
    ③開閉センサー付きアはずみ車カバー:はずみ車を手で回す際、
     予期せぬミシン起動がおきません。
     また、縫製中は糸や生地などをはずみ車に巻き込むことを防ぎます。

    スマートデバイス_カバーセンサーケーブル組 40175951

    目飛び検知、下糸残量検知、カバーセンサーを2つ以上使用の場合は選択して下さい。

オプション適合表

品番品名PLC-2760-7PLC-2760PLC-2760LPLC-2765PLC-2710-7PLC-2710
MAH152010A0H152_吊り定規
40025036膝スイッチ(組)
40138572AK装置キット_PLC-2710_PLC-2760
40138898BT/DL装置キット_手元スイッチ付_PLC-2710_PLC-2760
40138573AK/BT/DL装置キット_手元スイッチ付_PLC-2710_PLC-2760
40175756スマートデバイス_目飛び検知_下糸残量検知_PC-LC-2710-7
40162091スマートデバイス_目飛び検知_PLC-2710-7
40154826スマートデバイス_下糸残量検知_PLC-2710-7
40175757スマートデバイス_目飛び検知_下糸残量検知_PLC-2760-7
40162092スマートデバイス_目飛び検知_PLC-2760-7
40153314スマートデバイス_下糸残量検知_PLC-2760-7
40153263スマートデバイス_デジタルテンション_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7
40153924スマートデバイス_デジタルテンション_LU-2860-7_PLC-2760-7
40153920スマートデバイス_デジタルテンション_コントロールボックス組_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7
40173138スマートデバイス_デジタルテンション_コントロールボックス組_LU-2860-7_PLC-2760-7
40165317スマートデバイス_カバーセンサー組_PLC-2710-7
40177729スマートデバイス_カバーセンサー組_PLC-2760-7
40175951スマートデバイス_カバーセンサーケーブル組

ゲージ

PLC-2760-7

ゲージ種別 ゲージセット※ 針板_糸切 送り歯 針留(組) 押え足(組) 指ガード※ ベッドカバー ガイド用送り足(組) 側面カバー(組)
-
針幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
3mm 40171199 40145774 40145765 40144367 40144390 - 10786903 40129982 40061164 40145775
4mm 40171201 40164657 40164656 40144369 10781557 - 10786903 40129982 40061806 40164675
6mm 40171203 40130927 40130925 40038778 40038810 センターガイド付き 40038799 40129982 40038854 40134017
8mm 40171205 40130908 40130907 40038776 40038808 センターガイド付き 40038799 40129982 40038852 40134018
10mm 40171210 40130064 40130062 40038774 40038806 センターガイド付き 40038794 40129982 40038850 40134019
12mm 40171229 40130928 40130926 40038772 40038802 センターガイド付き 40038794 40129982 40038848 40134020
14mm 40171233 40171240 40171239 40144371 - - - - -

※ゲージセットに滑り板は含まれません。
※指ガードは押え足(組)の構成部品です。

PLC-2760

ゲージ種別 ゲージセット※ 針板_糸切無 送り歯 針留(組) 押え足(組) 指ガード※ ベッドカバー ガイド用送り足(組) 側面カバー(組)
-
針幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
3mm 40171198 40172353 40145765 40144367 40144390 - 10786903 40129982 40061164 40145775
4mm 40171200 40172354 40164656 40144369 10781557 - 10786903 40129982 40061806 40164675
6mm 40171202 40131017 40130925 40038778 40038810 センターガイド付き 40038799 40129982 40038854 40134017
8mm 40171204 40131016 40130907 40038776 40038808 センターガイド付き 40038799 40129982 40038852 40134018
10mm 40171208 40130065 40130062 40038774 40038806 センターガイド付き 40038794 40129982 40038850 40134019
12mm 40171228 40131018 40130926 40038772 40038802 センターガイド付き 40038794 40129982 40038848 40134020
14mm - 40171244 40171239 40144371 - - - - - -

※ゲージセットに滑り板は含まれません。
※指ガードは押え足(組)の構成部品です。

PLC-2760L

ゲージ種別 ゲージセット※ 針板_糸切無 送り歯 針留(組) センターガイド
付き押え足(組)
指ガード※ ベッドカバー ガイド用送り足(組) 側面カバー(組)
-
針幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
8mm 40171206 40153188 40153187 40038776 40038808 40038799 40129982 40067204 40134018
10mm 40171212 40130066 40130063 40038774 40038806 40038794 40129982 40039271 40134019
12mm 40171230 40171245 40172165 40038772 40038802 40038794 40129982 - 40134020
14mm 40171234 40171246 40172166 - - - - - -
16mm 40171236 40171247 40172167 - - - - - -

※ゲージセットに滑り板は含まれません。
※指ガードは押え足(組)の構成部品です。

PLC-2765

ゲージ種別 ゲージセット※ 針板_糸切無 送り歯 針留(組)_左 針留(組)_右 センターガイド付き押え足(組) 指ガード※ ベッドカバー ガイド用送り足(組) 側面カバー(組)
-
針幅 品番 品番 品番 品番 品番 品番 品番 品番 品番 品番
8mm 40171207 40131016 40130907 40062043 40062041 40038808 40038799 40129982 40038852 40134018
10mm 40171222 40130065 40130062 23023856 23021355 40038806 40038794 40129982 40038850 40134019
12mm 40171231 40131018 40130926 40172168 40172170 40038802 40038794 40129982 - 40134020
14mm 40171235 40171244 40171239 40172171 40172172 - -   - -

※ゲージセットに滑り板は含まれません。
※指ガードは押え足(組)の構成部品です。

PLC-2710-7

ゲージ種別 針板 送り歯 押え足(組) 送り足(組) 送りてこ台カバー 側面カバー(組)
- 品番 品番 品番 品番 品番 品番 備考
40130067 40130061 10712552 10711653 40129979 40134098 F
40134097 A

PLC-2710

ゲージ種別 針板 送り歯 押え足(組) 送り足(組) 送りてこ台カバー 側面カバー(組)
- 品番 品番 品番 品番 品番 品番 備考
40130068 40130061 10712552 10711653 40129979 40134098 F
40134097 A
