製品特長

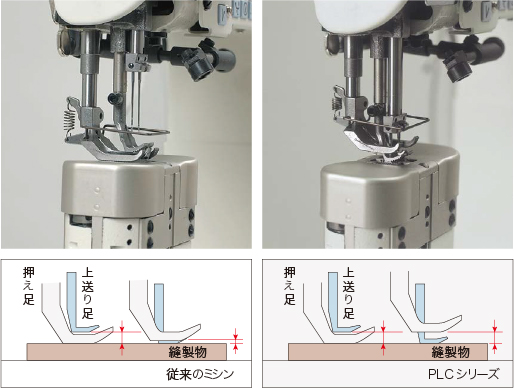

力強い送り力
- 素材の厚さが変っても、押え足の交互上下量の比率が変化しない、JUKI独自の交互上下機構を採用しています。
- 厚みのある素材でも押え足の上昇量が減少しないため、上送り力が低下せず、 縫いズレを防止できます。
- 交互上下量は、素材や段部の厚みに応じて最大6.5mmまで調整可能です。

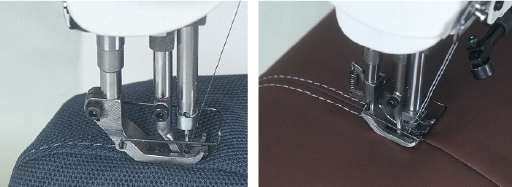

安定した縫い性能
PLC-1700シリーズは、総合的な“送りの強さ”を大幅に強化しています。 大きな重い素材でも強力かつスムースに送ることで、 縫い（縫い目長さ）ムラのない安定した縫いを実現することができます。

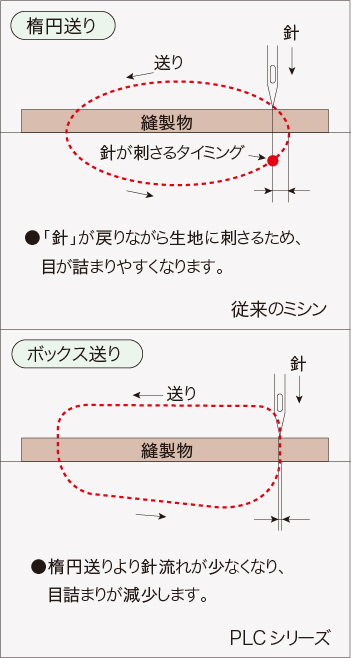

パワフルなボックス送り機構
- 従来型の送り機構（楕円送り）で発生しやすい、目詰まりを解消するJUKI独自の送り機構を採用しています。
- ボックス送りの軌跡は、送り始めから終わりまで、安定した強力な送り力を生み出します。
- 送り歯の上昇量が少ないため、素材のバタツキがなく、音・振動を低減します。

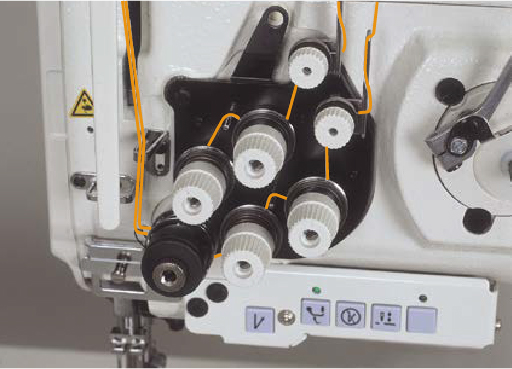

デュアルテンション方式
従来のシングルテンション方式では難しい、太糸での高張力縫製にも、余裕を もって対応できるデュアルテンション方式の糸調子（1本の糸に対し糸調子2 個使用）を採用しています。
Ｌタイプ（太糸／ロングピッチ仕様）
針糸0番糸まで安定縫製
- 水平送りカムに三角カムを採用し、針糸0番糸まで安定した縫製が可能となりました。
- 貫通力をアップさせるため、はずみ車はSタイプ（標準）より大型のものを標準装備しています。
- Sタイプ（標準）よりさらに送り力（押え圧）を保つため、押えバネに二重コイルバネを標準装備しました。
縫い目長さも最大12mmを実現
- 縫い目長さは、正逆とも最大12mmまで可能です。また、交互上下ダイヤルを標準装備としています。
基本機能
基本性能（スペック）を大幅向上
- 最高回転数は2500sti/min （25%UP）を実現、生産性が向上します。
- 最大縫い目長さは、9mm（L仕様は12mm）まで対応可能となりました。
- 2本針用のセンターガイド付き押え足を工場出荷時、装着の選択が可能となりました。

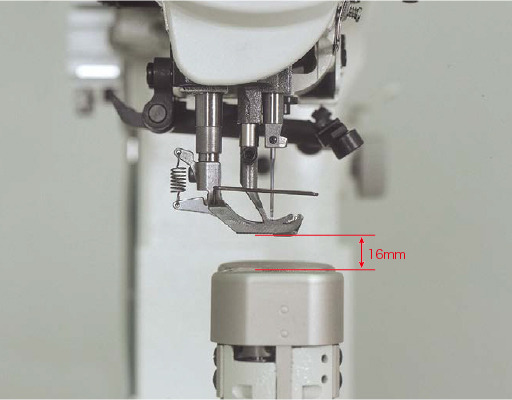

高い押え上昇量
押え上昇量は16mmと高く、素材の取り回しが楽に行え ます。

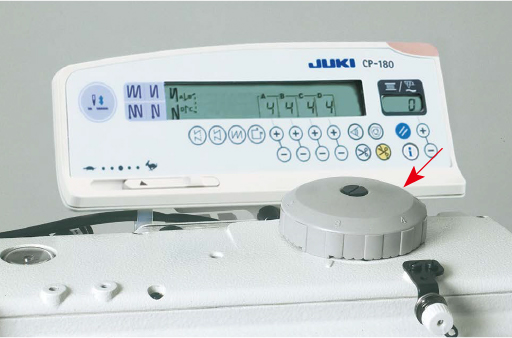

交互上下量の簡単設定
押え足と上送り足のストローク（交互上下量）は、頭部上面の大型ダイヤルで簡単に設定できます。 また、その設定値に基づいて最高縫い速度が自動調整され、常に理想的な縫製条件が保たれます。

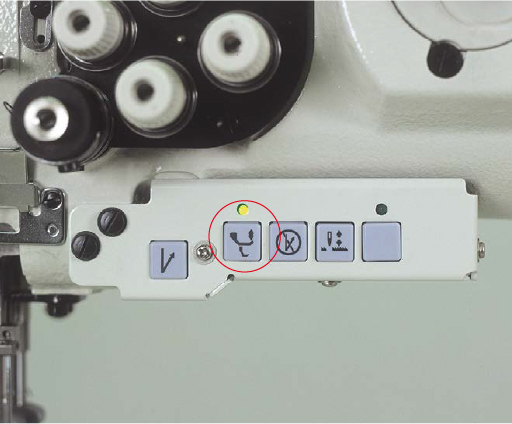

瞬時交互上下量変更機能（DL装置）
段部の多い縫製工程で威力を発揮するDL装置を装備 しました。
アーム下のDLスイッチ、または膝スイッチをオンすることで、交互上下量が瞬時に最大値に切り替わります。

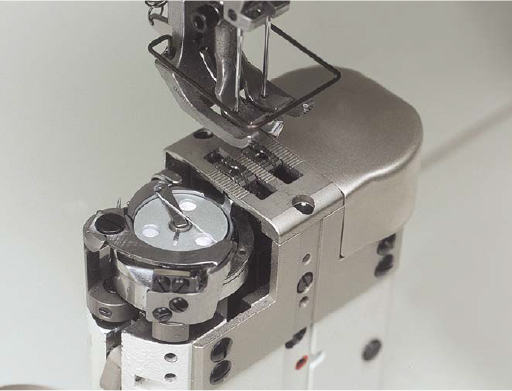

安全装置
釜に糸が食い込むなどの万一のトラブルでも、自動的に 安全装置が働き、釜の破損を防止します。 また、復帰作業もボタン一つで行えます。
確実な糸切り機構
（PLC-1710-7、PLC-1760-7）糸切りの可切番手は#30～#5です。
糸番手が変わってもメス圧調整が容易です。
スペック
| 機種名 | PLC-1710-7 | PLC-1710 | PLC-1760-7 | PLC-1760 | PLC-1760L |
|---|---|---|---|---|---|
| 1本針 | 2本針 | ||||
| 仕様 | 自動糸切り | - | 自動糸切り | - | 太糸/ロングピッチ |
| 縫い速度 | 2,500sti/min* | 1,800sti/min*(P=0～10mm) 1,600sti/min*(P=10～12mm) |
|||
| 使用針 | 134×35 Nm110～160 標準Nm140 |
134×35 Nm140～200 標準Nm200 |
|||
| 可縫い糸番手 | #30～#5 | #8～#0 | |||
| 縫い目長さ | 最大 9mm（正逆共） | 最大 12mm（正逆共） | |||
| 縫い目調整方式 | ダイヤル | ||||
| 天秤方式 | スライド | ||||
| 返し縫い方式 | エアー式タッチバック | レバー式 | エアー式タッチバック | レバー式 | レバー式 |
| 針棒ストローク | 36mm | 38mm | |||
| 使用釜 | 水平 1.6倍 ラッチ釜 | 水平 1.6倍 キャップ釜 | |||
| 押え上昇量 | 押え上げレバー …9mm 自動押え上げ …16mm |
||||
| 交互上下量 | 1～6.5mm | 2.5～6.5mm | 1～6.5mm | 2.5～6.5mm | 1～6.5mm |
| 交互上下量調整方式 | ダイヤル調整式 | 長穴スライド方式 | ダイヤル調整式 | 長穴スライド方式 | ダイヤル調整式 |
| DL装置 | 標準装備（DL-23） | なし | 標準装備（DL-23） | なし | オプション（DL-23） |
| 安全装置 | 標準装備 | ||||
| 下糸巻き装置 | アーム内蔵式 | ||||
| 下送り微量調整機構 | 標準装備 | ||||
| 給油方式 | 集中タンク方式 ＊釜部は手差し給油 | ||||
| フトコロ広さ | 255mm（押え棒心～アーム付根） | ||||
| 釜軸台部高さ | 161.7mm（ベット上面～針板上面） | ||||
| ベットサイズ | 517mm×178mm | ||||
| 膝上げ装置 | なし | 標準装備 | なし | 標準装備 | 標準装備 |
| 自動押え上げ装置 | 標準装備（AK-136） | オプション（AK-136） | 標準装備（AK-136） | オプション（AK-136） | オプション（AK-136） |
| 頭部質量 | 55kg | 55kg | 56kg | 56kg | 58kg |
| エアー消費量 | 0.3dm3/min（ANR） | - | 0.3dm3/min（ANR） | - | 0.3dm3/min（ANR） |
*sti/min はStitches per Minute（針/分）の略です。
機種表示
ゲージ
PLC-1760-7
| ゲージ種別 | 針板 | 下テープ付け用針板 | 針板受け | 送り足 | 送り足 | ガイド用送り足 | 押え足 |
|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
 |
 |
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 |
| 6mm | 40038759 | 40038769 | 40038790 | 40038846 | 10783157 | 40038854 | 40038800 |
| 8mm | 40038758 | 40038767 | 40038788 | 40038844 | 10783256 | 40038852 | 40038797 |
| 10mm | 40038757 | 40038765 | 40038786 | 40038842 | 10783355 | 40038850 | 40038795 |
| 12mm | 40038756 | 40038762 | 40038784 | 40038840 | 10783454 | 40038848 | 40038792 |
| 備考 | 糸切用 | 糸切用 | - | 標準 | 溝付き | 標準 | - |
| ゲージ種別 | ガイド付き押え足 | 針留め | 送り歯 |
|---|---|---|---|
| 図 |  |
 |
 |
| 針幅 | 品番 | 品番 | 品番 |
| 6mm | 40038810 | 40038778 | 40038783 |
| 8mm | 40038808 | 40038776 | 40038782 |
| 10mm | 40038806 | 40038774 | 40038781 |
| 12mm | 40038802 | 40038772 | 40038780 |
| 備考 | - | - | 丸穴 |
| ゲージ種別 | 針 | 釜（組） | ボビン | 動メス | 固定メス | クランプばね |
|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
 |
| 品番 | MC321001400 | 40038731 | 10759603 | 40038746 | 40038747 | 40039404 |
| 備考 | シュメッツ 134-35 Nm140 | - | アルミボビン（ローレット付き） | - | - | - |
PLC-1760
| ゲージ種別 | 針板 | 下テープ付け用針板 | 針板受け | 送り足 | 送り足 | ガイド用送り足 | 押え足 |
|---|---|---|---|---|---|---|---|
| 図 |  |
 |
|
|
|
|
|
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 |
| 6mm | 40038996 | 40039004 | 40038790 | 40038846 | 10783157 | 40038854 | 40038800 |
| 8mm | 40038995 | 40039001 | 40038788 | 40038844 | 10783256 | 40038852 | 40038797 |
| 10mm | 40038994 | 40038999 | 40038786 | 40038842 | 10783355 | 40038850 | 40038795 |
| 12mm | 40038993 | 40038997 | 40038784 | 40038840 | 10783454 | 40038848 | 40038792 |
| 備考 | 標準 | 標準 | - | 標準 | 溝付き | 標準 | - |
| ゲージ種別 | ガイド付き押え足 | 針留め | 送り歯 |
|---|---|---|---|
| 図 | |
|
 |
| 針幅 | 品番 | 品番 | 品番 |
| 6mm | 40038810 | 40038778 | 40039009 |
| 8mm | 40038808 | 40038776 | 40039008 |
| 10mm | 40038806 | 40038774 | 40039007 |
| 12mm | 40038802 | 40038772 | 40039006 |
| 備考 | - | - | 長穴 |
| ゲージ種別 | 針 | 釜（組） | ボビン |
|---|---|---|---|
| 図 | |
 |
|
| 品番 | MC321001400 | 40039010 | 10759603 |
| 備考 | シュメッツ 134-35 Nm140 | - | アルミボビン（ローレット付き） |
PLC-1760L
| ゲージ種別 | 針板 | 針板受け | 送り足 | ガイド用送り足 | 押え足 | ガイド付き押え足 |
|---|---|---|---|---|---|---|
| 図 |  |
|
 |
 |
|
|
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 |
| 10mm | 40038893 | 40038786 | 40038898 | 40039271 | 40038795 | 40038806 |
| 備考 | L用 | - | L用 | L用 | - | - |
| ゲージ種別 | 針留め | 送り歯 |
|---|---|---|
| 図 | |
 |
| 針幅 | 品番 | 品番 |
| 10mm | 40038774 | 40038897 |
| 備考 | - | L用 |
| ゲージ種別 | 針 | 釜（組） | ボビン |
|---|---|---|---|
| 図 |  |
|
|
| 品番 | MC321002000 | 40038870 | 10759603 |
| 備考 | シュメッツ 134-35 Nm200 | - | アルミボビン（ローレット付き） |
PLC-1710-7
| ゲージ種別 | 針板 | 押え足 | 針板受け（組） | 送り歯 | 送り足 | 送り足 | |
|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
 |
|
| 針幅 | 品番 | 品番 | 品番 | 備考 | 品番 | 品番 | 品番 |
| - | 40038969 | 40017286 | 40038972 | A組 | 40038971 | 21444559 | 23032055 |
| 備考 | - | - | 40038976 | B組 | 標準 | 標準 | 溝付き |
| ゲージ種別 | 針 | 釜（組） | ボビン | 動メス | 固定メス | クランプばね |
|---|---|---|---|---|---|---|
| 図 | |
|
|
|
|
|
| 品番 | MC321001400 | 40038731 | 10759603 | 40038746 | 40038747 | 40039404 |
| 備考 | シュメッツ 134-35 Nm140 | - | アルミボビン（ローレット付き） | - | - | - |
PLC-1710
| ゲージ種別 | 針板 | 押え足 | 針板受け（組） | 送り歯 | 送り歯 | 送り足組 | 送り足組 | 送り足組 | |
|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
|
|
|
 |
|
 |
|
|
| 針幅 | 品番 | 品番 | 品番 | 備考 | 品番 | 品番 | 品番 | 品番 | 品番 |
| - | 40038970 | 40017286 | 40038972 | A組 | 40038971 | 40040294 | 21444559 | 40040295 | 23032055 |
| 備考 | - | - | 40038976 | B組 | 標準 | 太糸用 | 標準 | 太糸用 | 溝付き |
| ゲージ種別 | 針 | 釜（組） | ボビン |
|---|---|---|---|
| 図 | |
|
|
| 品番 | MC321001400 | 40039010 | 10759603 |
| 備考 | シュメッツ 134-35 Nm140 | - | アルミボビン（ローレット付き） |
