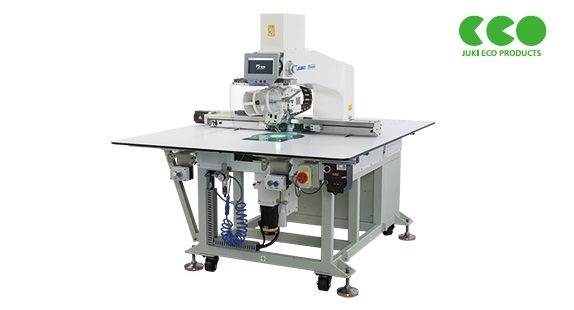

頭部回転式パターンシーマ

創意工夫で生産プロセスが変わります。
連続の円周縫いにおいても、縫い方向を常に同じ方向とし、全方向均一の縫い品質を実現します。

製品概要

製品特長

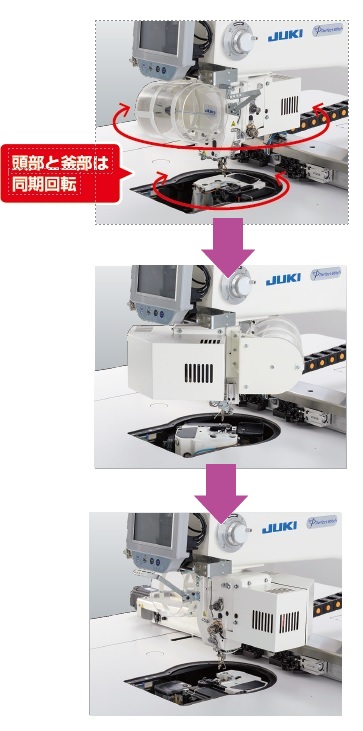

  • 頭部回転機構により、全方向均一な高い縫い品質を実現

    JUKI 独自の同期技術により、頭部、釜、送りを制御し、最適な縫いを創り出します。
    連続の円周縫いにおいても、縫い方向を常に同じ方向とし、全方向均一の縫い品質を実現します。



  • パターン識別はバーコードリーダーで縫製データを自動読み込み

    縫製データの読み込みは、バーコードリーダーでテンプレートに添付したバーコードを読みとり、対応する縫製プログラムを自動的に呼び出し迅速な縫製を行います。



    オペレーションパネル

    パターンのデータ形式は、DXF、AI、PLT、DSTをサポートしています。縫製工場で使用されている上記データファイルをカバーしていますので、お手持ちのデータをすぐに活用することができます。パターンデータは、パネルの大容量メモリーにより999 パターンの保存が可能です。



基本機能

  • 全回転倍釜を採用

    PS-800シリーズと同じ倍釜を採用。 縫製が安定し、下糸交換の手間が軽減されます。

  • アクティブテンション

    上糸調子には、ご好評をいただいているアクティブテンションを採用しました。縫製途中でのテンションがピンポイントで変更可能となり、布の厚みに連動させた上糸張力の設定や、縫い方向により変化する糸調子の補正は、容易にパネルから1 針毎の入力が可能です。



  • インテリジェント中押え

    縫製途中でも中押え下死点高さを無段階に変更することが可能ですので、段部縫製などに特に有効です。中押えが、確実に縫製物を押える事により、目飛びや糸切れといったトラブルを防止します。

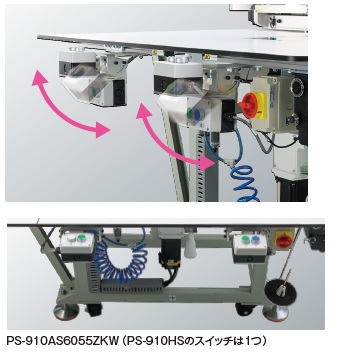

  • 操作スイッチ

    操作スイッチは上下に可動するので、作業しやすい位置に調整できます。長時間縫製するオペレーターの疲労が軽減します。

スペック

モデル名 PS-910HS-6055ZKW
厚物(加飾縫い仕様)
PS-910AS-6055ZKW
厚物(エアーバック仕様)
縫製エリア  600mm × 550mm *1
最高縫製速度 3,000 sti/min *2
給油方式 セミドライタイプ
送り駆動方式 スクリュードライブ
縫い目長さ 0.5 - 12.7 mm
使用釜 全回転2倍釜
中押え上昇量・ストローク 上昇量 : 20 mm、ストローク : 4 mm
中押え下位置可変 0 - 9 mm
出荷時使用針 DP × 17 #21 (#19~#21) DP × 17 #23 (#23~#25)
テンプレート認識機能 バーコード
模様データの記憶 最大999パターン(1パターンあたり最大5,000,000針)
識別パターン数 999パターン
プログラム入力 USB
データ形式 DXF/AI/PLT/DST形式を編集ソフトでSLW形式に変換
重量 552kg
設置サイズ 1,753mm( W) × 1,410mm( L) × 1,524mm( H)

*1  X方向は、800mmまで拡張が可能です。
  縫製エリア 800mm(X) × 550mm(Y): PS-910HS6055ZKW/X88032、PS-910AS6055ZKW/X88032
*2  sti/min はStitches per Minute(針/分)の略です。

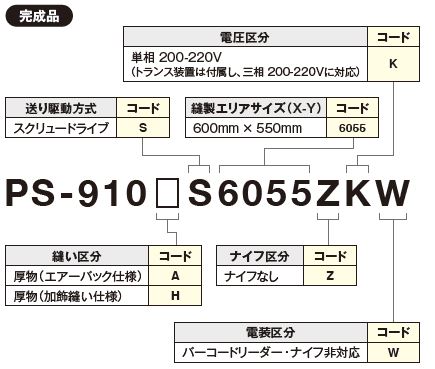

機種表示
