極厚物用オーバーロック / インターロックミシン

極厚物縫製に最適な機能をフル装備した新鋭マシン!
起毛素材、マット、カー ペットなど、各種極厚物縫製に威力を発揮します。
Pegasus:EXシリーズ
Pegasus:EXTシリーズ

製品特長

  • 極厚物縫製

    超ハイリフトタイプの上ルーパー、トラクター押え、粗目の送り歯など、極厚物縫製に最適な機構・部品を装備しています。縫始めの布の食いつき性、段部の乗り越え性に優れており、スムーズに極厚物縫製が行なえます。

  • 上下差動送り(MO-6900J)

    MO-6900J シリーズは、上下の送りがそれぞれ独立して運動する新型送り機構を採用しています。大きな送り能力と、強力な食いつき性で極厚素材の縫ズレを解消します。

  • 耐久性に優れた機構

    上下メタル方式の針棒機構や、カートリッジ式オイルフィルター、冷却ファンを標準装備するなど、信頼性、耐久性に優れた機構を採用しています。

  • 微量押え上げ装置

    オペレーターの疲労を軽減する微量押え上げ装置を標準装備、最適バランス設計による低騒音化・低振動化とともに快適な作業が行なえます。

  • 針糸・針先冷却装置

    針糸および針先冷却装置は高速縫製の縫トラブルを防止し、縫品質を向上します。

  • 操作性に優れた機構

    差動マイクロアジャスト機構、送り歯傾きおよび差動比拡大外部調整など、あらゆる素材にベストマッチな調整が簡単に行なえる各種機構を標準装備しています。

スペック

MO-6900G SERIES

機種名 MO-6904G MO-6914G MO-6916G
縫形式 1本針オーバーロック縫 2本針オーバーロック縫 インターロック縫
縫目型式(U.S.A) 504 514 516
最高縫い速度 6,000rpm
縫目長さ 2.5~ 5mm 2.5~ 4mm 2.5~ 5mm
針幅(mm) - 2.6 4.8
かがり幅(mm) 4.8, 10.0, 18.0 6.4 4.8, 6.4
差動比 縮み 1:1.75(最大 1:3.8)
伸ばし 1: 0.7(最大 1:0.6)
縮み 1:1.2(最大 1:3.8)
伸ばし 1: 0.8(最大 1:0.6)
縮み 1:1.75(最大 1:3.8)
伸ばし 1: 0.7(最大 1:0.6)
針棒ストローク 28.8mm
針傾斜角度 20°
針棒メタル 上下メタル方式
使用針 DO×5(一部サブクラスを除く)
最大押え上昇量 8mm(一部サブクラスを除く)
最大押え圧 63.7N( 6.5kg)
縫い目調節方式 プッシュボタン式
差動調節方式 レバー式(マイクロアジャスト付き)
頭部質量 28kg
給油方式 自動給油
使用油 JUKI MACHINE OIL 18(ISO VG18相当)
針先冷却装置 標準装備(一部サブクラスを除く)
針糸冷却装置 標準装備
微量押え上げ装置 標準装備



MO-6900J SERIES

機種名 MO-6904J MO-6914J MO-6916J
縫形式 1本針オーバーロック縫 2本針オーバーロック縫 インターロック縫
縫目型式(U.S.A) 504 514 516
最高縫い速度 6,000rpm
縫目長さ 2.5~ 5mm 2.5~ 4mm 2.5~ 5mm
針幅(mm) - 2.6 4.8
かがり幅(mm) 4.8 6.4 4.8, 6.4
下差動比 縮み 1:1.75(最大 1:3.8)
伸ばし 1: 0.7(最大 1:0.6)
縮み 1:2( 最大 1:3.8)
伸ばし 1:0.8(最大 1:0.6)
縮み 1:1.75(最大 1:3.8)
伸ばし 1: 0.7(最大 1:0.6)
針棒ストローク 28.8mm
針傾斜角度 20°
針棒メタル 上下メタル方式
使用針 DO×5(一部サブクラスを除く)
上送り歯上下運動量(mm) 8.5mm
上送り歯前後運動量(mm) 2.7~7mm(各ミシンの仕様により異なります。)
最大押え上昇量 8mm(一部サブクラスを除く)
最大押え圧 63.7N(6.5kg)
縫い目調節方式 プッシュボタン式
下差動調節方式 レバー式(マイクロアジャスト付き)
上下差動調節方式 レバー式(マイクロアジャスト付き)
頭部質量 29kg
給油方式 自動給油
使用油 JUKI MACHINE OIL 18(ISO VG18相当)
針先冷却装置 標準装備
針糸冷却装置 標準装備
微量押え上げ装置 標準装備

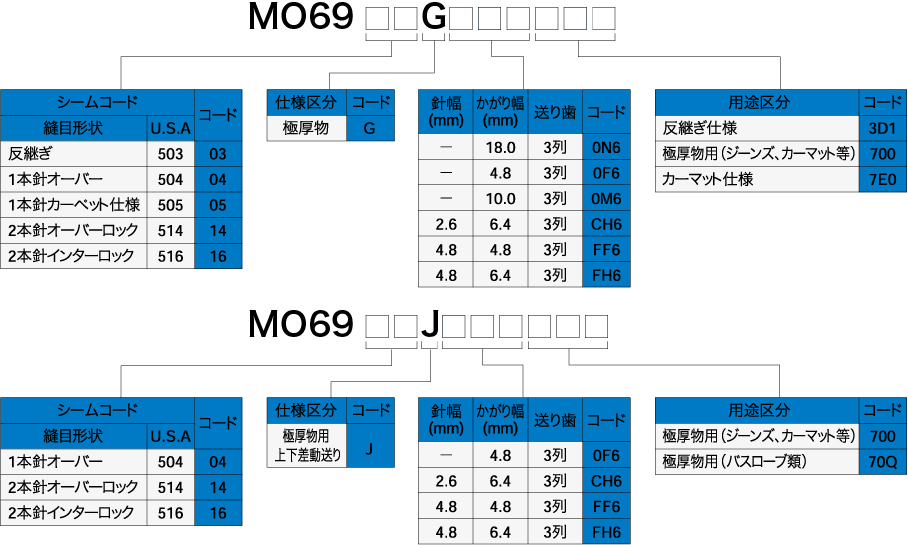

機種表示

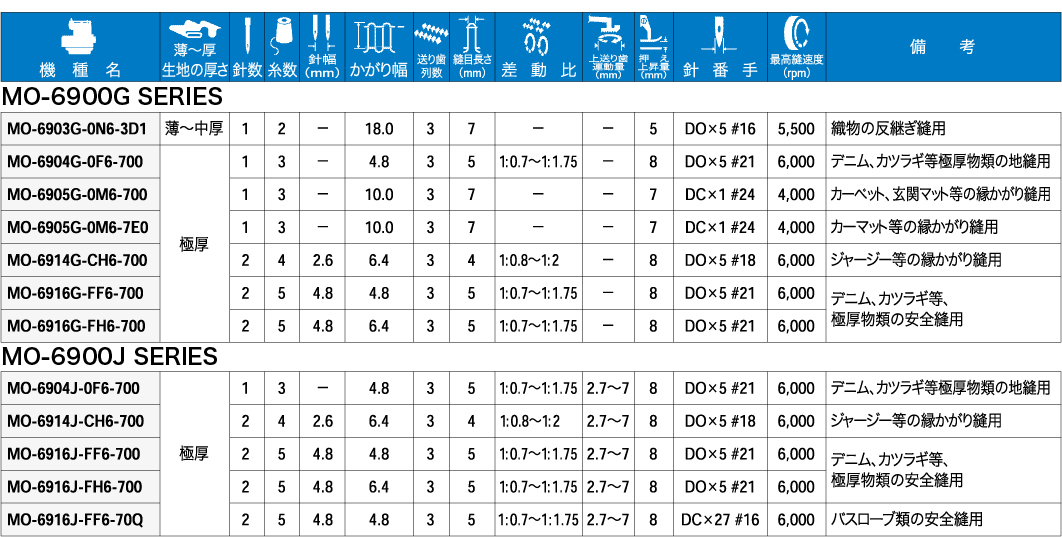

サブクラス
