製品特長
大きな振り幅
スポーツシューズ・革靴のような大きな振り幅を必要とする縫製に威力を発揮。振り幅の変更は前面のダイヤルで行い、作業効率をアップします。
高い押え上昇量
押え上昇量は14mm（LZH-1290-7は13mm）と高く、厚い素材にも対応します。また、垂直2倍釜の採用により、下糸交換の頻度を減少させ、太糸縫製での作業効率がアップします。
確実な糸切り機構(LZH-1290-7)
JUKI独自の糸切り機構により、針位置が左・右のどちらでも糸切りが行えます。また、糸の種類が変わっても調整の必要はありません。
基本機能
高速でも安定した縫
素材に対して常に垂直に針が入るように三角カムを採用し、針流れを防止します。
左右の針振りともムラのない糸締りで、高速でも安定した縫いを実現します。
スペック
| 機種名 | LZH-1290 | LZH-1290-7 | ||||
|---|---|---|---|---|---|---|
| 仕様 | - | 自動糸切り | ||||
| 最高縫速度 | 2,000sti/min※ | |||||
| 最大縫目長さ | 6mm（正逆共） | |||||
| 針振り幅 | 最大8mm（調整により10mm可） | |||||
| 針振り幅調整方式 | ダイヤル式 | |||||
| 針棒ストローク | 35mm | |||||
| 最大押え上昇量 | 膝上げ14mm／手動6mm | 膝上げ13mm／手動6mm | ||||
| 天秤 | リンク天秤 | |||||
| 使用釜 | 垂直全回転2倍釜（自動給油） | |||||
| 使用針 | SY1906 Nm90～Nm110（標準Nm100） | |||||
| 使用糸 | ＃50～＃8 | |||||
| 給油方式 | 手差し／釜部・自動給油 | |||||
| フトコロの広さ | 295mm | |||||
| ベットサイズ | 477mm×178mm | |||||
| 頭部質量 | 35kg | 39kg | ||||
| タッチバック | - | 標準装備 | ||||
※sti/minはStitches per Minute（針/分）の略です。

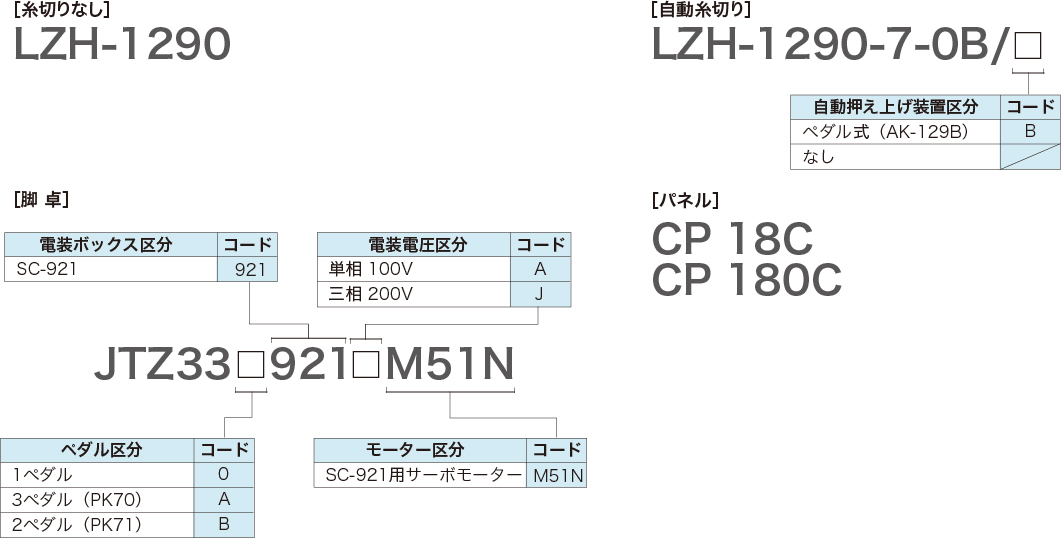

機種表示
ゲージ
LZH-1290-7
LZH-1290
| ゲージ種別 | 押え | 針板 | 送り | ||||||
|---|---|---|---|---|---|---|---|---|---|
| - | 品番 | 備考 | 図 | 品番 | 備考 | 図 | 品番 | 備考 | 図 |
| 10mm | 10085751 | - |  |
10075505 | - |  |
10083319 | E |  |
| 8mm | 10086361 | A |  |
10093318 | E |  |
- | - | - |
| 10086379 | B | ||||||||
| 10098051 | F | ||||||||
| 6mm | 10085850 | - |  |
10075703 | - |  |
10083517 | B |  |
| 10085884 | C | 10075711 | A |  |
10083525 | A |  |
||
| 10951358 | D |  |
|||||||
