セミドライヘッド・1本針高速本縫総合送り水平糸切りミシン

最高縫い速度がアップ。
カーシート、エアバッグ、家具などの多層重ね枚数がある縫製や硬質素材の縫製に最適なミシンです。

製品特長

  • 最高縫い速度が向上

    最高縫い速度は、ロングピッチ仕様LU-2810ESAL-7の2.0倍釜が3,800sti/min、2.7倍釜が3,500sti/min。
    残短仕様LU-2828ESA-7が3,500sti/minを実現しました。特に長尺縫製で高い生産性を発揮します。
    (*最高縫い速度は,縫製条件により異なります)

  • ロングピッチ仕様(LU-2810ESAL-7〈2.0倍釜〉, LU-2818ESAL-7〈2.7倍釜〉)

    ロングピッチ仕様は、ソファーなどの家具に用いられるトップステッチ縫いに最適なミシンです。

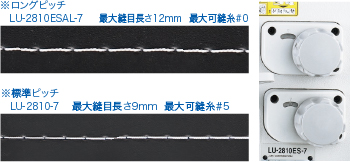

    最大縫い目長さは、12mmでフトコロの広さが作業性の向上を効果的に発揮します。

  • 残短仕様(LU-2828ESA-7〈2.7倍釜〉)

    残短仕様は、縫い始めの糸つかみ装置及び縫い終わりの残短機能により糸摘み作業を軽減した高性能ミシンです。
    最高縫い速度やボビン交換を低減する2.7倍釜の採用により作業性が向上します。

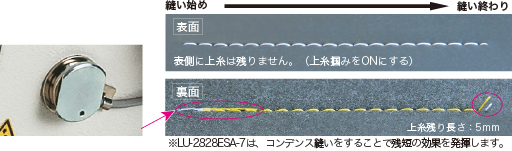

    糸つかみ装置

    縫い始めの上糸が布裏へ引き込まれるので、縫い上がりがきれいになります。

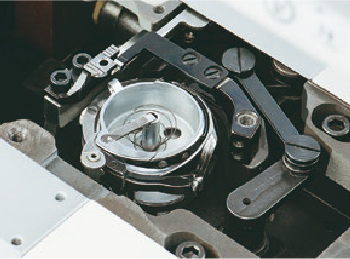

    糸残りが短い糸切り機構(残短仕様)

    糸切り機構を一新。最終針で固定メスに近づけて切断(コンデンス縫い)することで糸残り長さを業界一の短さにしました。(上糸残り長さは5mm)

基本機能

  • 素材対応力のアップ

    • 家具縫製などの飾り縫いに最適な太糸0番まで対応します。

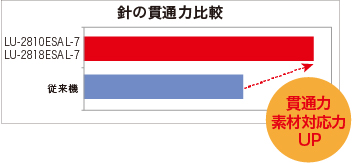

    • 新制御による800WのDDモータを採用し、トルクアップを図り、高い貫通力を実現しました。

  • 環境性の向上

    従来機に比べ騒音、振動を低減した新設計によりオペレーター・環境にやさしいミシンです。

  • 縫い品質、作業性を向上

    ハイ&ロングアームを採用。
    広いフトコロにより作業性が向上します。

スペック

機種名 LU-2810ESAL-7 LU-2818ESAL-7 LU-2828ESA-7
仕様 1本針高速糸切り
(2.0倍釜/ロングピッチ仕様)
1本針高速糸切り
(2.7倍釜/ロングピッチ仕様)
1本針高速糸切り
(2.7倍釜/残短仕様)
最高縫い速度 3,800sti/min* 3,500sti/min*
最大縫い目長さ 12mm 9mm
縫い目長さダイヤル 2ピッチダイヤル
押え上昇量 自動20mm、手動10mm
自動押え上げ 標準装備
交互上下量 1~9mm
交互上下量調節 大型ダイヤル
DL装置 標準装備
上糸調子 シングル/ダブルテンション切替え可能
下送り微調整機構 標準装備
釜サイズ 水平2.0倍釜 水平2.7倍釜
使用針 135×17 Nm160
(Nm125~Nm200)
使用糸番手 #30~#0, Nm=60/3~9/3
給油方式 セミドライヘッド•タンク式自動給油(油残量計付き)
自動返しスイッチ 標準装備
手元スイッチ 6連スイッチ
安全装置 標準装備(プッシュボタン解除)
頭部重量 66Kg
使用電装 SC-923(LU-2800ESA-7 専用電装)

*sti/minはStitches per Minute(針/分)の略です。

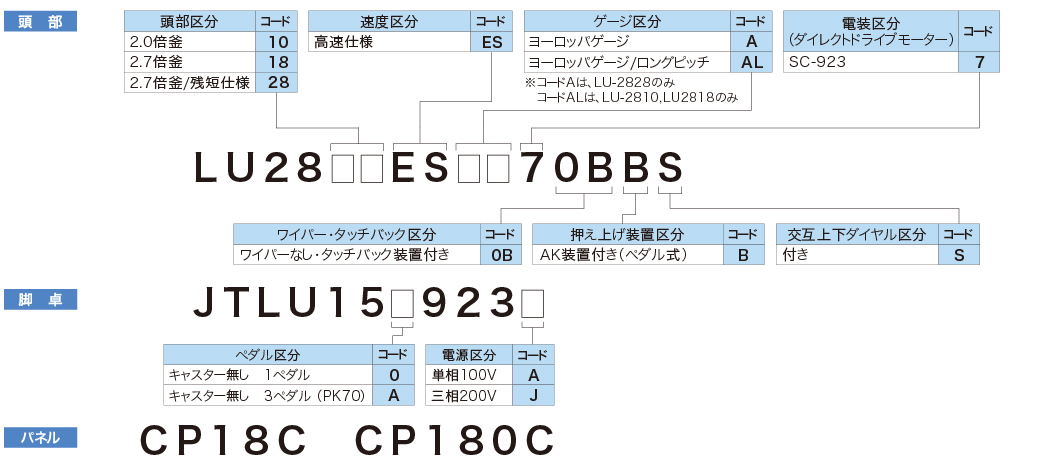

機種表示

オプション・消耗品

  • オプション

    DLC_全回転釜_LU-2800 Series 40166518

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-2810-7/2860-7/2810ES-7 標準品番:40131956

    DLC_全回転釜_LU-2828-6/2828-7_標準 40187686

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-2828-6/2828-7 標準品番:40147912

オプション適合表

品番品名LU-2810ESAL-7LU-2828ESA-7
40166518DLC_全回転釜_LU-2800 Series
40187686DLC_全回転釜_LU-2828-6/2828-7_標準

ゲージ

LU-2810ESAL-7
LU-2818ESAL-7

ゲージ種別 針板 送り歯 送り足(組) 押え足(組) 滑り板_正面 滑り板_左 滑り板_右 押え棒
-
標準ゲージ 40112212 40133270 40143061 21350152 - 40112224 40142215
40112225
40147944
40125877
SM8040412TP
SS6090910TP
40126349
ヨーロッパゲージ 40112211 40133272 10711653 10712552 40147918
40126350
ゲージ種別 ゲージセット 針板 送りダイヤルストッパーピン
-
12mm→9mm交換 40156013 40126350 PH0400062C0
備考 ゲージセットは9mm針板と送りダイヤルストッパーピンの構成です。
滑り板は含まれません。
ゲージ種別 送り歯
-
詳細機種 LU-2810ESAL-7 備考 LU-2810ESAL-7 LU-2818ESAL-7 備考
OP 40133271 S 40133273 40133272 E
10717205 溝無し
10717304 細糸用
ゲージ種別 滑り板_窓付
詳細機種 LU-2810ESAL-7 LU-2810ESAL-7
OP 40133312 40155087
ゲージ種別 送り足 押え足(組) 送り足 押え足(組) 送り足 押え足(組)
- inch mm 品番 品番 品番 品番 品番 品番
OP:パイピング用 3/16 4.8 B1478245000 B15302450AD B147924500D B15312450AD B147424500D B15272450AD
1/4 6.4 B15302450AF B147924500F B15312450AF B147424500F B15272450AF
5/16 7.9 B15302450AH B147924500H B15312450AH B147424500H B15272450AH
3/8 9.5 B15302450AK - - B147424500K B15272450AK
備考 - バックカット 歯付
ゲージ種別 送り足 押え足(組)
- 品番 品番
OP:右片押え B147624500A B15292450AA
備考 歯付
ゲージ種別 送り足 押え足(組) 送り足 押え足(組)
- 品番 品番 品番 品番
OP:左片押え 10338309 B1525563SA0 B14702450A0 B15242450A0
備考 歯付 スリット入り -
ゲージ種別 送り足 送り足 押え足(組)
- 品番 品番 品番
OP:テープ付け用 MAQ09307000 MAN10452000 MAQ093080A0
ゲージ種別 送り足 送り足 押え足(組)
  サイズ(mm) 品番 品番 品番
OP:パイピング用 3 10745354 10746352 10747350
4 10745453 10746451 10747459
5 10745552 10746550 10747558
6 10745651 10746659 10747657
備考 - 調整式 -
ゲージ種別 送り足(組) 押え足(組)
- 品番 品番 品番 品番
OP:ウレタン用 10711653 10712354 10711752 10712750
備考 薄いウレタン用 薄いウレタン用 厚いウレタン用 -
ゲージ種別 送り足(組) 押え足(組).
- 品番 品番
OP:太糸用 40169655 10712552
ゲージ種別 送り足(組) 押え足(組)
- 品番 品番
OP:右片押え 10711851 10712859
ゲージ種別 送り足(組) 押え足(組)
- 品番 品番
OP:左片押え 10711950 10712958
ゲージ種別 送り足(組) 押え足(組)
- 品番 品番
OP:幅広タイプ 10712057 10713055
ゲージ種別 送り足(組) 押え足(組)
- 品番 品番 品番
OP:押え面積小 10711653 10712354 10758456
ゲージ種別 送り足(組) 押え足(組)
- 品番 品番 品番
OP:段部用 10711653 10712354 10712651
