セミドライヘッド・本縫総合送りミシン

ハイ & セミロングアームを採用。
広いフトコロにより作業性が向上。
機能・性能を大幅に向上させた本縫い総合送り水平大釜ミシンです。

製品特長

  • 広いフトコロサイズ

    フトコロが広く、作業性が向上しました。

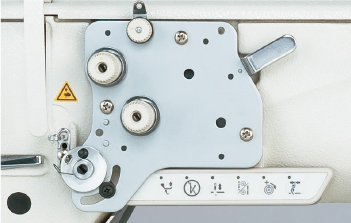

  • ダブルテンション標準装備

    糸切り付きは6連手元スイッチで針糸テンションの強弱が切り替えが可能(素材厚さへの対応力アップ)です。

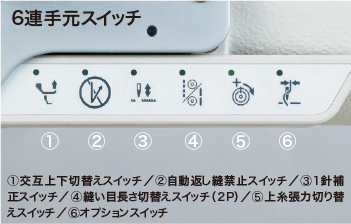

  • 多機能な6連手元スイッチ
    (糸切りミシン)

    タッチバックスイッチとは別に多機能な6連スイッチを配置しています。交互上下量切り替え、縫い目長さ切り替えなどがスイッチ1つで行なえます。

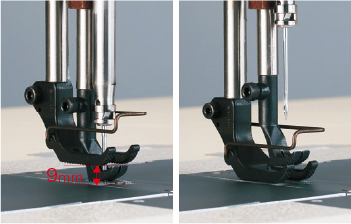

  • 送り交互上下機構

    素材が変化しても送り交互上下量のバランス変化が少ない送り機構を採用しています。交互上下量は最大9 m mで、ミシン上部の大型ダイヤルで簡単に設定できます。

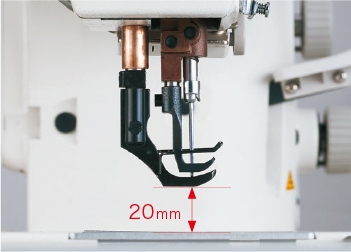

  • 高い押え上昇量

    自動押え上げによる押え上げの高さは20mmを実現。高級ソファーなどでレザーと厚みのあるスポンジなどを縫い合わせる工程も楽に行なえます。

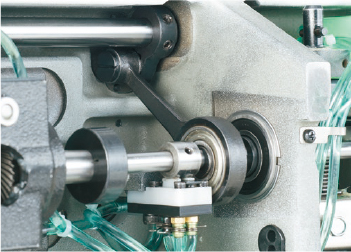

  • 下送り上下運動量の調節可能

    下送り上下運動量を調整可能にしました。
    素材や糸に最適な送りでの縫いができます。
    別のサブクラスミシンを準備する必要がありません。

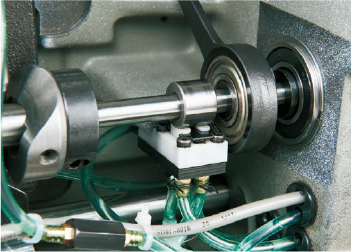

  • 新給油機構

    低速でもパワフルで安定した給油方式を実現。

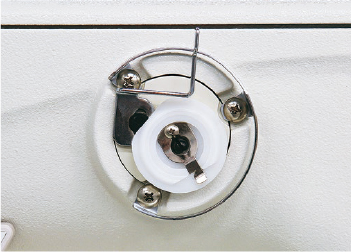

  • 新下糸巻き装置

    下糸巻き装置は糸の巻き始めを手作業で巻く必要がなくセットするだけで巻き始めます。

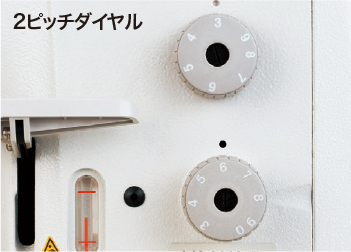

  • 異なる縫い目長さを切り替え可能

    糸切りミシンは2ピッチダイヤルを標準装備しています。1台で異なる縫い長さを瞬時に切り替えて使用できます。

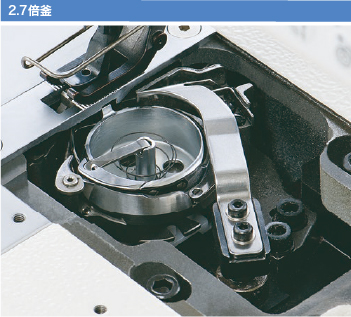

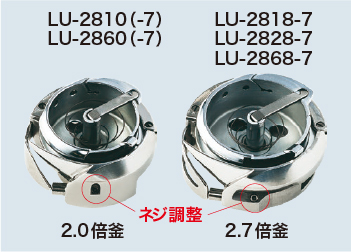

  • 2.0倍釜/2.7倍釜

    針受け当たり量をネジで変更可能にした釜を標準に採用。針受けの調整が簡単にでき、目飛びの防止や、剣先の摩耗を抑えます。

基本機能

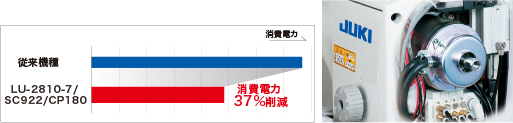

  • 高トルクのダイレクトドライブモーター搭載

    糸切りミシンは厚物素材に対応した高トルクのダイレクトドライブモーターを採用しました。立上りが速く、停止精度も高く、優れた応答性を発揮します。段部縫製時でも強い貫通力を確保します。
    Vベルトが無く、ベルトの削りクズの解消にも有効 です。ダイレクトにパワーを伝えられるので消費電力の低減にも役立ちます(当社従来機比で37%削減しています)。 また、上軸のダイレクトドライブ化、機構設計の見直しにより大幅に騒音を低減しました。従来機に比べ騒音で3.5dB低減し、オペレータにやさしいミシンです。

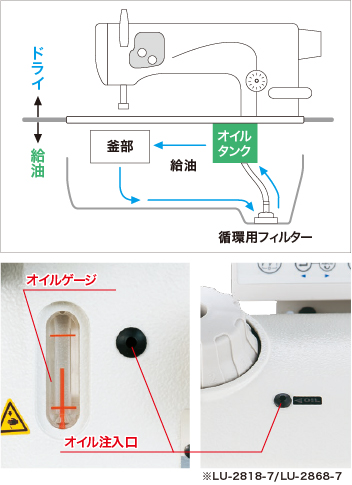

  • 新型のタンク式自動給油を採用

    釜部周辺からアンダーカバーに落ちたオイルは、循環用フィルターでゴミやホコリをろ過され、オイルタンクに戻ります。この方式により給油の手間とオイルの使用量が低減されます。また、頭部正面にオイルゲージを配置、油の給油は頭部を倒さずにできます。

最新鋭のラインアップ

  • LU-2810
    セミドライヘッド・1本針本縫総合送り水平大釜ミシン
    LU-2860
    セミドライヘッド・2本針本縫総合送り水平大釜ミシン

    ハイ&セミロングアームを採用。広いフトコロにより作業がしやすくなりました。機能・性能を大幅に向上させた本縫総合送り水平大釜ミシンの標準機です。

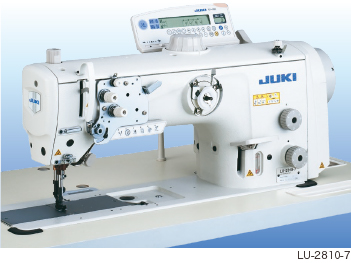

  • LU-2810-7
    セミドライヘッド・1本針本縫総合送り水平大釜糸切りミシン
    LU-2860-7
    セミドライヘッド・2本針本縫総合送り水平大釜糸切りミシン

    ハイ&ロングアームを採用。自動車シート、ソファー、カバンなどの縫製に適しており、大物縫製・極厚物縫製に必要とされる作業性と機能を大幅に向上させたミシンです。

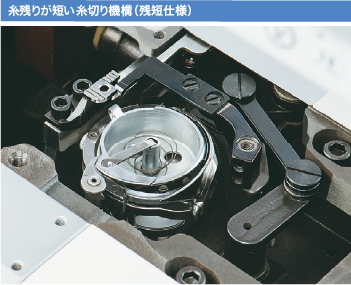

  • LU-2828A-7
    セミドライヘッド・1本針本縫総合送り水平大釜糸切りミシン
    (残短/2.7倍釜/糸切り付き)

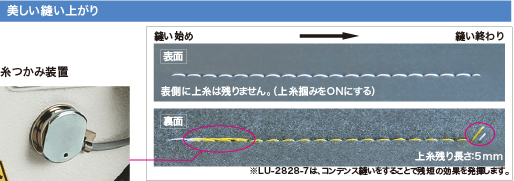

    残短仕様は縫い始めの糸つかみ装置及び縫い終わりの残短機能により糸摘み作業を軽減した高性能ミシンです。2 . 7 倍釜の採用によりボビン交換が少なくなり作業性が向上します。

  • LU-2818AL-7
    セミドライヘッド・1本針本縫総合送り水平大釜糸切りミシン
    (ロングピッチ/2.7倍釜)
    LU-2868AL-7
    セミドライヘッド・2本針本縫総合送り水平大釜糸切りミシン
    (ロングピッチ/2.7倍釜)

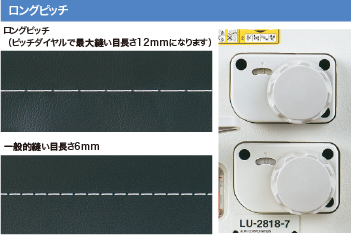

    ソファーなどの家具縫製に重要視されるミシンで、ロングピッチによるトップステッチ縫いに最適なモデルです。トップステッチ縫いでは、特にフトコロの広さが作業性の向上を効果的に発揮します。

スペック

機種名 LU-2810 LU-2860 LU-2810-7 LU-2860-7
仕様 1本針 2本針 1本針糸切り 2本針糸切り
最高縫い速度 3,000sti/min* 2,700sti/min* 3,000sti/min* 2,700sti/min*
最大縫い目長さ 9mm
縫い目長さダイヤル 1ピッチダイヤル 2ピッチダイヤル
押え上昇量 自動20mm、手動10mm
自動押え上げ オプション 標準装備
交互上下量 1~9mm
交互上下量調節 大型ダイヤル
DL装置 なし 標準装備
上糸調子 ダブルテンション シングル/ダブルテンション切替え可能
下送り微調整機構 標準装備
釜サイズ 水平2倍釜
使用針 135×17 Nm160 (Nm125~Nm180)
使用糸番手 #30~#5, B46~B138, Nm=60/3~20/3
給油方式 セミドライヘッド・タンク式自動給油(油残量計付き)
自動返しスイッチ なし 標準装備
手元スイッチ なし 6連スイッチ
安全装置 標準装置(プッシュボタン解除)
頭部重量 56kg 61kg 66kg

 *sti/min はStitches per Minute(針/分)の略です。



機種名 LU-2818AL-7 LU-2868AL-7 LU-2828A-7
仕様 1本針糸切り
(ロングピッチ/2.7倍釜仕様)
2本針糸切り
(ロングピッチ/2.7倍釜仕様)
1本針糸切り
(残短仕様/2.7倍釜)
最高縫い速度 3,000sti/min* 2,700sti/min* 3,000sti/min*
最大縫い目長さ 12mm 9mm
縫い目長さダイヤル 2ピッチダイヤル
押え上昇量 自動20mm、手動10mm
自動押え上げ 標準装備
交互上下量 1~9mm
交互上下量調節 大型ダイヤル
DL装置 標準装備
上糸調子 シングル/ダブルテンション切替え可能
下送り微調整機構 標準装備
釜サイズ 水平2.7倍釜
使用針 135×17 Nm160
(Nm125~Nm180)
134×35 Nm140
(Nm125~Nm180)
使用糸番手 #30~#5, B46~B138, Nm=60/3~20/3
給油方式 セミドライヘッド・タンク式自動給油(油残量計付き)
自動返しスイッチ 標準装備
手元スイッチ 6連スイッチ
安全装置 標準装置(プッシュボタン解除)
頭部重量 66kg 68kg 62kg

*sti/minはStitches per Minute(針/分)の略です。

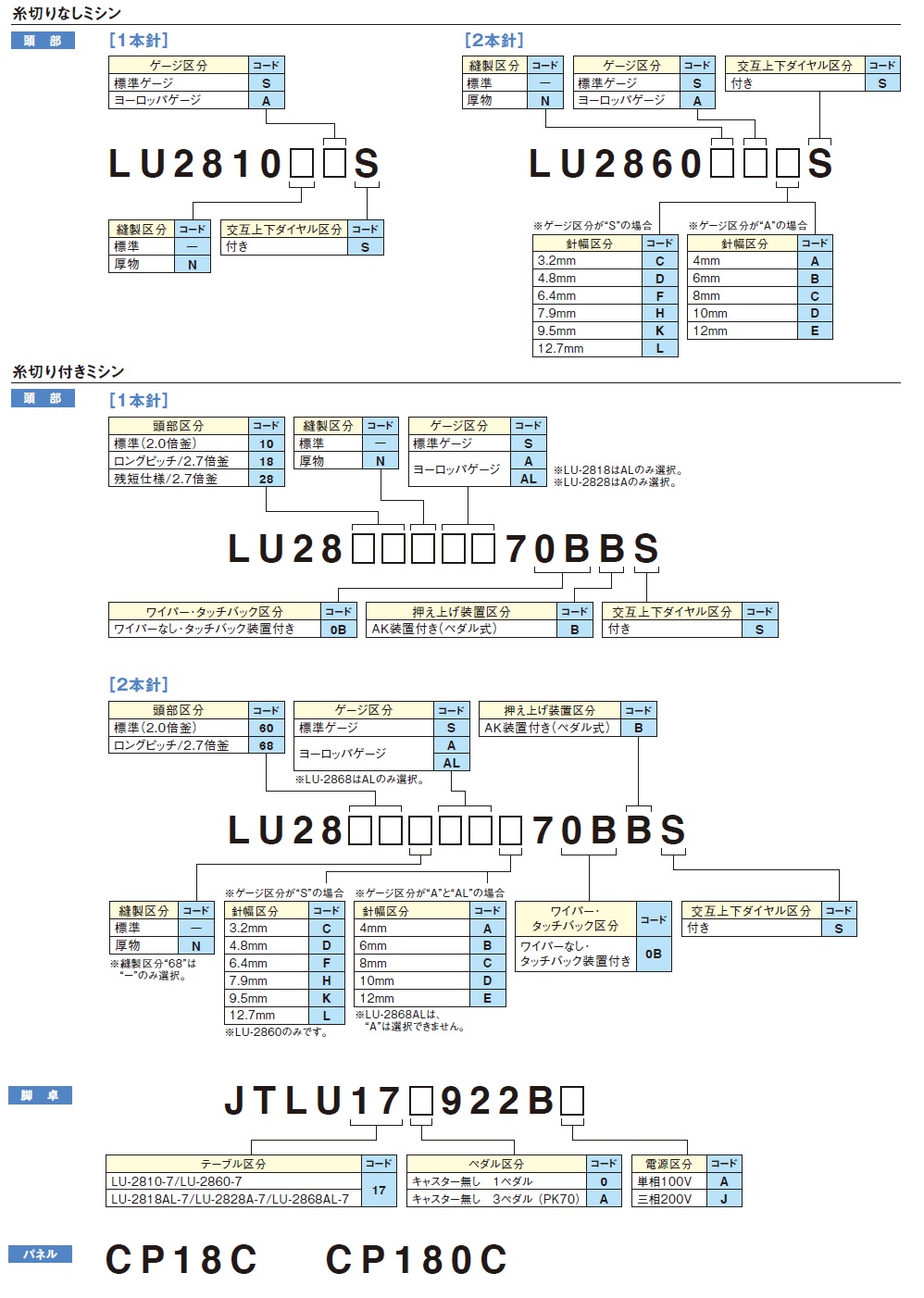

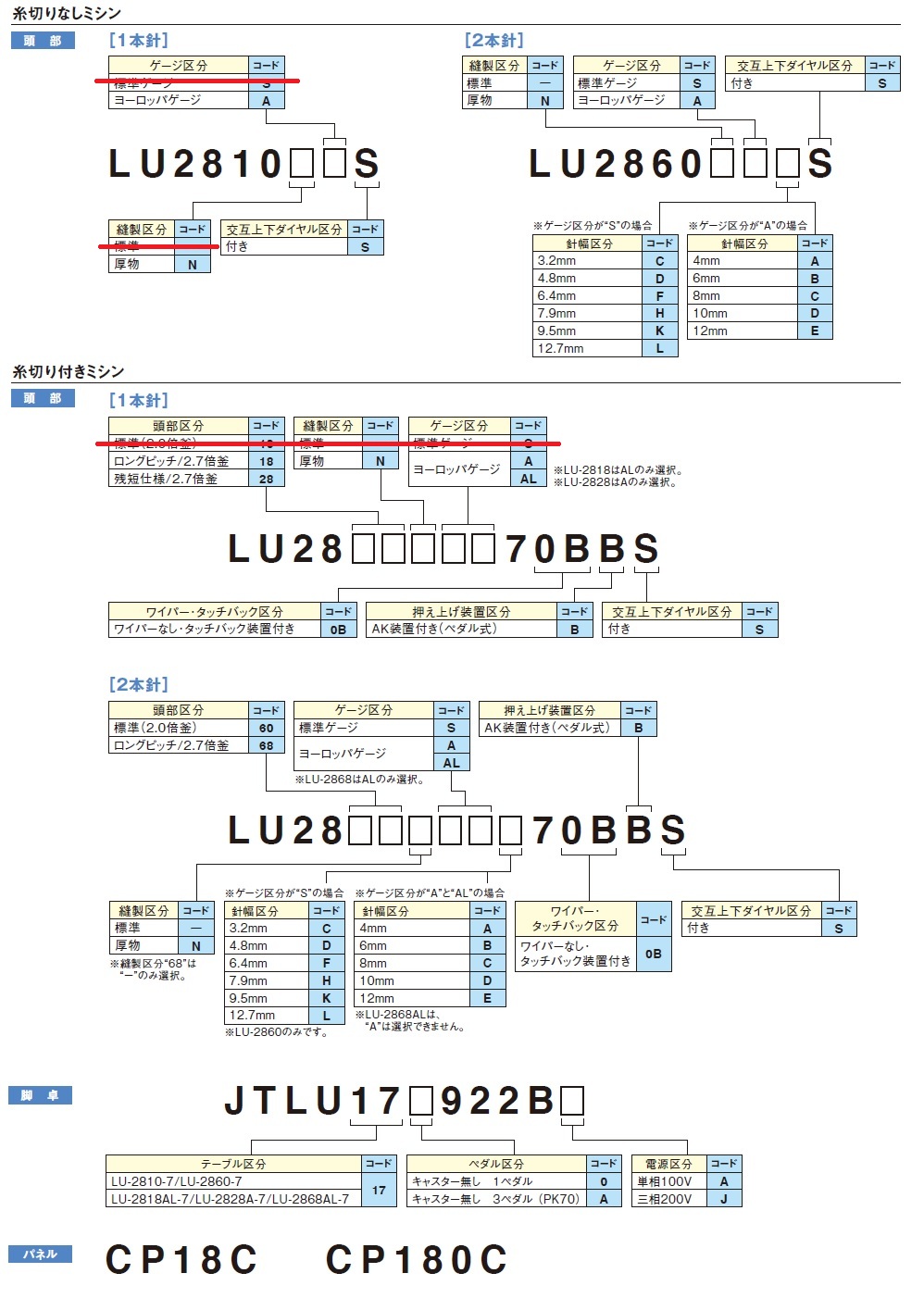

機種表示

オプション・消耗品

  • オプション

    DLC_全回転釜_LU-2800 Series 40166518

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-2810-7/2860-7/2810ES-7 標準品番:40131956

    DLC_全回転釜_LU-2828-6/2828-7_標準 40187686

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-2828-6/2828-7 標準品番:40147912

    H152_吊り定規 MAH152010A0
    スマートデバイス_目飛び検知装置_LU-2810-7_LU-2860-7 40162088

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。

    スマートデバイス_下糸残量検知_LU-2810-7 40163832

    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知_下糸残量検知装置組_LU-2860-7 40175753

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。
    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知装置_LU-2860-7 40162089

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。

    スマートデバイス_下糸残量検知_LU-2860-7 40163833

    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知_下糸残量検知装置組_LU-2828A-7 40175755

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。
    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知装置_LU-2828A-7 40162090

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。

    スマートデバイス_下糸残量検知_LU-2828A-7 40163837

    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知_下糸残量検知装置組_LU-2818AL-7 40175754

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。
    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_目飛び検知装置_LU-2818AL-7 40165240

    目飛び検知:縫製中に目飛び不良がわかりますので、検品作業の負荷が減少され、不良品の流出を防ぐことができます。目飛びを検知した場合は、ブザーと赤ランプが点灯しミシンが停止します。オペレーターは目飛びを気にすることなく作業に専念できます。

    スマートデバイス_下糸残量検知_LU-2818AL-7 40163836

    下糸残量検知:ボビンの糸残り量が規定値に到達するとブザーと緑ランプが点灯します。ミシンを停止させることもできます。オペレーターは下糸残量を気にすることなく作業に専念できます。

    スマートデバイス_デジタルテンション_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7 40153263

    デジタルテンション:糸張力の設定が数値管理できます。コントロールボックス
    無しでは張力の変更が出来ません。作業者が勝手に張力調整を行うことを防ぎます。上糸張力をパルスモータで可変する為、安定した張力管理が可能です。(コントロールボックスを接続し、作業工程にあった糸張力の再現性が容易になります)

    スマートデバイス_デジタルテンション_LU-2860-7_PLC-2760-7 40153924

    デジタルテンション:糸張力の設定が数値管理できます。コントロールボックス
    無しでは張力の変更が出来ません。作業者が勝手に張力調整を行うことを防ぎます。上糸張力をパルスモータで可変する為、安定した張力管理が可能です。(コントロールボックスを接続し、作業工程にあった糸張力の再現性が容易になります)

    スマートデバイス_デジタルテンション_コントロールボックス組_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7 40153920

    デジタルテンション_コントロールボックス:ミシン1台当り16種類の糸張力設定が可能です。また、コントロールボックス1台で最大250台のミシンが管理できます。

    スマートデバイス_デジタルテンション_コントロールボックス組_LU-2860-7_PLC-2760-7 40173138

    デジタルテンション_コントロールボックス:ミシン1台当り16種類の糸張力設定が可能です。また、コントロールボックス1台で最大250台のミシンが管理できます。

    スマートデバイス_カバーセンサー_LU-2810-7 40152605

    縫製中に①②③が確実に閉まっていることを検知し、予期せぬミシン起動がおきないようにする装置です。(①②③単品でも使用可能です)
    ①開閉センサー付きアイガード:縫製中の針折れの飛散を防ぎます。アイガードが開いているとミシンが動かない為、電源を切り忘れても針交換時など予期せぬミシン起動がおきません。
    ②開閉センサー付き滑板:針板が開いているとミシンは起動しません。縫製中に生地が釜に絡まることを防ぎます。
    ③開閉センサー付きはずみ車カバー:はずみ車を手で回す際、予期せぬミシン
    起動がおきません。また、縫製中は糸や生地などをはずみ車に巻き込むこと
    を防ぎます。

    スマートデバイス_カバーセンサー_LU-2860-7 40175682

    縫製中に①②③が確実に閉まっていることを検知し、予期せぬミシン起動がおきないようにする装置です。(①②③単品でも使用可能です)
    ①開閉センサー付きアイガード:縫製中の針折れの飛散を防ぎます。アイガードが開いているとミシンが動かない為、電源を切り忘れても針交換時など予期せぬミシン起動がおきません。
    ②開閉センサー付き滑板:針板が開いているとミシンは起動しません。縫製中に生地が釜に絡まることを防ぎます。
    ③開閉センサー付きはずみ車カバー:はずみ車を手で回す際、予期せぬミシン
    起動がおきません。また、縫製中は糸や生地などをはずみ車に巻き込むこと
    を防ぎます。

    スマートデバイス_カバーセンサー_LU-2828A-7 40171588

    目飛び検知及び下糸残量検知と同時使用の場合は選択して下さい。

    スマートデバイス_カバーセンサー_LU-2810-7_目飛び検知_下糸残量検知付き 40171589

    目飛び検知及び下糸残量検知と同時使用の場合は選択して下さい。

    スマートデバイス_カバーセンサー_LU-2860-7_目飛び検知_下糸 40177690

    目飛び検知及び下糸残量検知と同時使用の場合は、こちらを選択して下さい。

    スマートデバイス_カバーセンサーケーブル組 40175951

    目飛び検知、下糸残量検知、カバーセンサーを2つ以上使用の場合は選択して下さい。

オプション適合表

品番品名LU-2810-7LU-2860-7LU-2828A-7LU-2810LU-2818AL-7LU-2860LU-2868AL-7
40166518DLC_全回転釜_LU-2800 Series
40187686DLC_全回転釜_LU-2828-6/2828-7_標準
MAH152010A0H152_吊り定規
40162088スマートデバイス_目飛び検知装置_LU-2810-7_LU-2860-7
40163832スマートデバイス_下糸残量検知_LU-2810-7
40175753スマートデバイス_目飛び検知_下糸残量検知装置組_LU-2860-7
40162089スマートデバイス_目飛び検知装置_LU-2860-7
40163833スマートデバイス_下糸残量検知_LU-2860-7
40175755スマートデバイス_目飛び検知_下糸残量検知装置組_LU-2828A-7
40162090スマートデバイス_目飛び検知装置_LU-2828A-7
40163837スマートデバイス_下糸残量検知_LU-2828A-7
40175754スマートデバイス_目飛び検知_下糸残量検知装置組_LU-2818AL-7
40165240スマートデバイス_目飛び検知装置_LU-2818AL-7
40163836スマートデバイス_下糸残量検知_LU-2818AL-7
40153263スマートデバイス_デジタルテンション_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7
40153924スマートデバイス_デジタルテンション_LU-2860-7_PLC-2760-7
40153920スマートデバイス_デジタルテンション_コントロールボックス組_LU-2810-7_LU-2828A-7_LU-2818AL-7_PLC-2710-7
40173138スマートデバイス_デジタルテンション_コントロールボックス組_LU-2860-7_PLC-2760-7
40152605スマートデバイス_カバーセンサー_LU-2810-7
40175682スマートデバイス_カバーセンサー_LU-2860-7
40171588スマートデバイス_カバーセンサー_LU-2828A-7
40171589スマートデバイス_カバーセンサー_LU-2810-7_目飛び検知_下糸残量検知付き
40175951スマートデバイス_カバーセンサーケーブル組

消耗品

NoParts NumberDescriptionBase QtyAnnual Recommend QtyRemarks
140169657NEEDLE BAR 2800ES1
240147915OPENER ASM XXL1
340147912TRIM HOOK ASM XXL ST2
440195292TRIM HOOK ASM XXL A2
540166228BOBBIN XXL A12
640135498FIXED KNIFE4
740134967CLAMP SPRING BASE1
840135955CLAMP SPRING1
940147938DRIVING KNIFE2
1022618706THREAD TAKE UP SPRING A1
1140126311WINDER CUTTER1
1240147913BOBBIN12
1340126221THREAD GUIDE1
1440192444STANDBY SEWITCH ASSY1
1540112274TIMING BELT1
1640143221NEEDLE BAR THREAD GUIDE 2810A1
17SS8080410TPSCREW 1/8-44 L=3.51
1840126351OPENER CAM ROLLER1
1940193633PRESSER SPRING E1
2040149043ASSY KNIFE DRIVING ARM1
2140034675THREAD GUIDE ASM E1
2240169689THREAD GUIDE ASM E1
2322630650OIL FILTER JOINT ASM1
2440186250CTL PCB ASSY1
2540186260PWR PCB ASSY1
2640169140FLT-T PCB ASSY1
27HF001300P0SLO-BLO FUSE1

ゲージ

LU-2810
LU-2810-7

ゲージ種別 針板 送り歯 送り足組 送り足

詳細機種 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番 品番 品番 品番
標準 40112212 40126349 40133270 40143061 -
OP 40133271 - - -
ゲージ種別 押え足組 滑り板_左 滑り板_右 滑り板窓
詳細機種 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番 品番 品番 品番 品番
標準 21350152 40112224 40142215 40112225 - -
OP - - 40133312(糸切用窓付) 22601504
ゲージ種別 送り足 押え足組 送り足_バックカット 押え足組_バックカット
詳細機種 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番 品番 品番
OP:パイピング用 3/16 4.8 B1478245000 B15302450AD B147924500D B15312450AD
1/4 6.4 B15302450AF B147924500F B15312450AF
5/16 7.9 B15302450AH B147924500H B15312450AH
3/8 9.5 B15302450AK - -
ゲージ種別 送り足_歯付 押え足組
詳細機種 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番
OP:パイピング用 3/16 4.8 B147424500D B15272450AD
1/4 6.4 B147424500F B15272450AF
5/16 7.9 B147424500H B15272450AH
3/8 9.5 B147424500K B15272450AK
ゲージ種別 送り足_右片押え 押え足組_右片押え
詳細機種 Model LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番
OP B147624500A B15292450AA
備考 歯付 歯付
ゲージ種別 送り足_左片押え 押え足組_左片押え 送り足_左片押え 押え足組_左片押え
詳細機種 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番 品番 品番
OP 10338309 B1525563SA0 B14702450A0 B15242450A0
備考 歯付 歯付 スリット入り -
ゲージ種別 送り足_テープ付用 送り足_テープ付用 押え足組_テープ付用
詳細機種 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7 LU-2810S LU-2810S-7
- inch mm 品番 品番 品番
OP MAQ09307000 MAN10452000 MAQ093080A0
備考 - - 歯付

LU-2818AL-7
LU-2828A-7

ゲージ種別 針板 送り歯
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178
ヨーロッパゲージ 40112211 40126350 40147949 40126350 40133272 40125925 40133272
OP - - - - 40133273 40133272 -
OP:溝無し - - - - 10717205 -
OP:細糸用 - - - - 10717304 -
ゲージ種別 送り足組
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178
ヨーロッパゲージ 10711653 10712354 10711653
ゲージ種別 押え足組 正面滑り板
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178
ヨーロッパゲージ 10712552 40147918
ゲージ種別 滑り板_左 滑り板_右
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A-7/X73178
ヨーロッパゲージ 40112224 40142215 40112225 40147944 40147944
OP - 40133312 (糸切用窓付) 40155087(窓付) -
ゲージ種別 送り足(組)_パイピング用 押え足(組)_パイピング用 送り足(組)_パイピング用
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- inch mm 品番 品番 品番
OP - 3 10745354 10747350 10746352
- 4 10745453 10747459 10746451
- 5 10745552 10747558 10746550
- 6 10745651 10747657 10746659
備考 - - 調整式
ゲージ種別 送り足(組)_ウレタン用 送り足(組)_ウレタン用 送り足(組)_ウレタン用
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- 品番 品番 品番
OP 10711653 10712354 10711752
備考 薄いウレタン用 薄いウレタン用、溝無し 厚いウレタン用
ゲージ種別 押え足(組)_ウレタン用 送り足(組)_右片押え 押え足(組)_右片押え
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- 品番 品番 品番
OP 10712750 10711851 10712859
ゲージ種別 送り足(組)_左片押え 押え足(組)_左片押え
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- 品番 品番
OP 10711950 10712958
ゲージ種別 送り足(組)_幅広タイプ 押え足(組)_幅広タイプ
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- 品番 品番
OP 10712057 10713055
ゲージ種別 送り足(組)_押え面積小 送り足(組)_押え面積小 押え足(組)_押え面積小
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- 品番 品番 品番
OP 10711653 10712354 10758456
備考 - 溝無し -
ゲージ種別 送り足(組)_段部用 送り足(組)_段部用 押え足(組)_段部用
詳細機種 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7 LU-2810A LU-2810A-7 LU-2818A-7
- 品番 品番 品番
OP 10711653 10712354 10712651
備考 - 溝無し -

LU-2860
LU-2860-7
LU-2868AL-7

ゲージ種別 針板 送り歯 針留め組 押え足組
詳細機種 LU-2860S LU-2860S-7 LU-2860S LU-2860S-7 LU-2860S LU-2860S-7 LU-2860S LU-2860S-7
針幅 品番 品番 品番 品番 品番
コード inch mm 糸切なし 糸切あり
D 3/16 4.8 40127004 40127023 40126146 21368154 21367651
F 1/4 6.4 40127005 40127024 40126147 21368253 21367750
H 5/16 7.9 40127006 40127025 40126148 21368352 21367859
K 3/8 9.5 40127007 40127026 40126149 21368451 21367958
ゲージ種別 送り足組 滑り板 ゲージセット
詳細機種 LU-2860S LU-2860S-7 LU-2860 LU-2860-7 LU-6868A-7 LU-2860S LU-2860S-7
-
針幅 品番 品番 品番 品番 品番
コード inch mm 糸切なし 糸切あり
D 3/16 4.8 21367156 40127056 40147945 40150791 40150803
F 1/4 6.4 21367255 40150792 40150804
H 5/16 7.9 21367354 40150793 40150805
K 3/8 9.5 21367453 40150794 40150806
備考 - - - 滑り板は含みません
ゲージ種別 送り足組_センターガイド用 送り足組_センターガイド用 押え足組_センターガイド用
詳細機種 LU-2860S LU-2860S-7 LU-2860S LU-2860S-7 LU-2860S LU-2860S-7
針幅 品番 品番 品番
OP inch mm
5/16 7.9 21372552 21373758 21374657
3/8 9.5 21372651 21373857 21374756
備考 - スリット入り -
ゲージ種別 ゲージセット 針板
詳細機種 LU-2860A LU-2860A-7 LU-2868A-7 LU-2860A LU-2860A-7 LU-2868A-7 LU-2868A-7
-
針幅 品番 品番 品番 品番 品番
コード - mm 糸切なし 糸切あり - 12→9mm交換 糸切なし 糸切あり 12→9mm交換
- - 3 40150760 40150775 - - 40144316 40144330 - -
- - 4 40150761 40150776 - - 40144317 40144331 - -
B - 6 40150762 40150777 40155973 40155979 40126976 40126986 40147951 40126986
C - 8 40150763 40150778 40155974 40155980 40126977 40126987 40147952 40126987
D - 10 40150764 40150779 40155975 40155981 40126978 40126988 40147953 40126988
E - 12 40150765 40150780 40155976 40155982 40126979 40126989 40147954 40126989
- - 14 40150766 40150781 - - 40144319 40144333 - -
- - 16 40150767 40150782 - - 40144320 40144334 - -
- - 18 40150768 40150783 - - 40144321 40144335 - -
- - 20 40150769 40150784 - - 40144322 40144336 - -
- - 22 40150770 40150785 - - 40144323 40144337 - -
- - 24 40150771 40150786 - - 40144324 40144338 - -
- - 25 40150772 40150787 - - 40144325 40144339 - -
- - 30 40150773 40150788 - - 40144327 40144341 - -
- - 36 40150774 40150789 - - 40144328 40144342 - -
備考 滑り板は含みません -
12→9mm交換ゲージセットは9mmのゲージセット+送りダイヤルストッパーピンの構成です。 -
ゲージ種別 送り歯 押え足組 送り足組
詳細機種 LU-2860A LU-2860A-7 LU-2868A-7 LU-2860A LU-2860A-7 LU-2868A-7 LU-2860A LU-2860A-7 LU-2868A-7
針幅 品番 品番 品番
コード - mm
- - 3 40144344 - 40144390 - 40061164 -
- - 4 40144352 - 10781557 - 40061806 -
B - 6 40126142 10781656 40135589
C - 8 40126143 10781755 40135590
D - 10 40126144 10781854 40038898
E - 12 40126145 10781953 40095748
- - 14 40144354 - 10782050 - 40144407 -
- - 16 40144355 - 10782159 - 40144408 -
- - 18 40144356 - 10782258 - 40144409 -
- - 20 40144357 - 10782357 - 40144410 -
- - 22 40144358 - 10782456 - 40144411 -
- - 24 40144359 - 10782555 - 40144412 -
- - 25 40144360 - 40144391 - 40144413 -
- - 30 40144362 - 10782654 - 40144414 -
- - 36 40144363 - 10782753 - 40144419 -
ゲージ種別 針留め組 滑り板 正面滑り板
詳細機種 LU-2860A LU-2860A-7 LU-2868A-7 LU-2860A LU-2860A-7 LU-2860A LU-2860A-7 LU-2868A-7
針幅 品番 品番 品番
コード - mm
- - 3 40144367 - 40112225 - 40156017 (窓付)
- - 4 40144369 - -
B - 6 40038778 40127056 40147918
C - 8 40038776
D - 10 40038774
E - 12 40038772
- - 14 40144371 - 40144416 -
- - 16 40144373 - -
- - 18 40144375 - -
- - 20 40144377 - 40144417 -
- - 22 40144379 - -
- - 24 40144381 - -
- - 25 40144383 - -
- - 30 40144385 - 40144418 -
- - 36 40144387 - -
ゲージ種別 指ガード ダイヤルストッパーピン
詳細機種 LU-2860A LU-2860A-7 LU-2868A-7
針幅 品番 品番
コード - mm
- - 3 - -
- - 4 10786903 -
B - 6 PH0400062C0
C - 8
D - 10 10787000
E - 12
- - 14 10787109 -
- - 16 -
- - 18 -
- - 20 10787208 -
- - 22 -
- - 24 -
- - 25 -
- - 30 10787307 -
- - 36 10787406 -
ゲージ種別 送り足組_センターガイド用 押え足組_センターガイド用
詳細機種 LU-2860A LU-2860A-7 LU-2868A-7 LU-2860A LU-2860A-7 LU-2868A-7
針幅 品番 品番
- コード mm
OP D 10 40039271 40038806
E 12 40095750 40038802
