製品特長

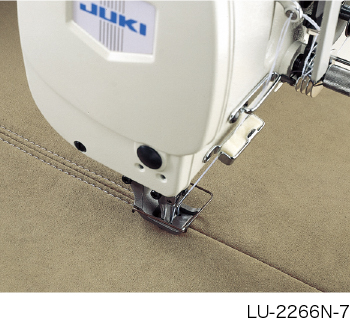

広いフトコロ
フトコロサイズは針棒中心から650mmと広く、テープ付けの補強縫工程や、トップステッチなどの大きな素材の中縫工程に最適です。
高い生産性
最高縫速度は、LU-2216N-7（1本針）、2266N-7（2本針）いずれも3,000rpmを実現しました。特に長尺物縫製で高い生産性を発揮します。
完全自動給油方式を採用
面倒な注油の手間がなく、高速化に対応します。また、面部の還流は、プランジャーポンプにより強制戻しを行っていますので、面部からの油洩れの心配がありません。
押え上昇量は余裕の16mm
押えは最大16mmまで上昇。押え高さに余裕があり、厚い素材でのセットがしやすく、快適な作業性を実現します。

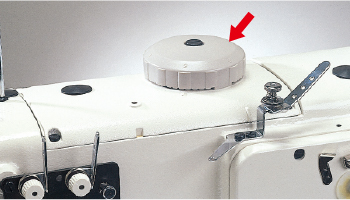

交互上下量の設定・変更が簡単
押え足と上送り足の上下ストローク（交互上下量）は、頭部上面の大型ダイヤルで簡単に変更できます。また、その設定値に基づいて縫速度が自動調整されますので、常に理想的な縫製条件が維持されます。

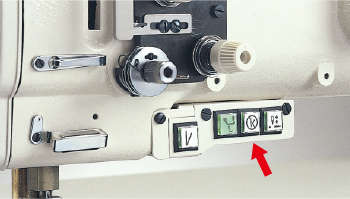

瞬時交互上下量変換機能（DL装置）を標準装備
厚い素材や段部などの送りにくい工程では、DLスイッチを押すことにより、瞬時に交互上下量を切り換えることができ、目詰まりのない美しい縫目が得られます｡

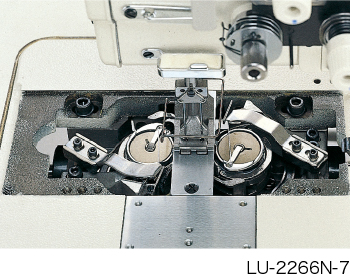

確実な糸切り機構
強固な動メス軸と理想的なメスの動きにより、太糸でも確実に糸切りします。また、糸番手が変わっても、調整の手間がいりません。
基本機能
LU-2210N、2260Nとの共通ゲージ
ゲージ（釜・ボビン・ボビンケース、上送り足、押え足、針板、送り）は、LU-2210N、2260Nシリーズと共通です。現在ご使用中の部品はすべてご使用いただけます。また、メスや糸調子関係などの部品も共通です。
高速でも安定した送り力
強力な送りと理想的な送り軌跡により、高速でも素材を目詰まりなく、スムーズに送ります｡
スペック
| 機種名 | LU-2216N-7（1本針） | LU-2266N-7（2本針） | ||||
|---|---|---|---|---|---|---|
| 最高縫速度 | 3,000rpm | |||||
| 最大縫目長さ | 9mm（正逆共） | 6mm（正逆共） | ||||
| 針棒ストローク | 36mm | |||||
| 針幅 | - | 10mm（標準） | ||||
| 最大押え上昇量 | 自動押え上げ16mm／手動9mm | |||||
| 自動押え上げ装置 | 標準装備（エアー式自動押え上げ装置・AK-115） | |||||
| 天秤 | リンク天秤 | |||||
| 交互上下量 | 1mm～6.5mm | |||||
| D L 装置 | 標準装備 | |||||
| 使用釜 | 水平1.6倍釜 | |||||
| 使用針 | 134×35R Nm140（Nm100～Nm180） 又は､DP×35R #22（#16～#24） |
134×35R Nm140（Nm110～Nm160） 又は､DP×35R #22（#18～#23） |
||||
| 使用糸 | ＃30～＃4 | ＃20～＃5 | ||||
| 給油方式 | 完全自動給油 | |||||
| フトコロの広さ | 650mm | |||||
| ベッドサイズ | 917mm×178mm | |||||
| 頭部質量 | 90kg | 95kg | ||||
| タッチバック | 標準装備 | |||||
| エアー圧／ エアー消費量 |
0.5MPa｛5kgf／cm2｝・0.3N ／分 | |||||
| 電源／ 消費電力 | 三相200V／550VA | |||||

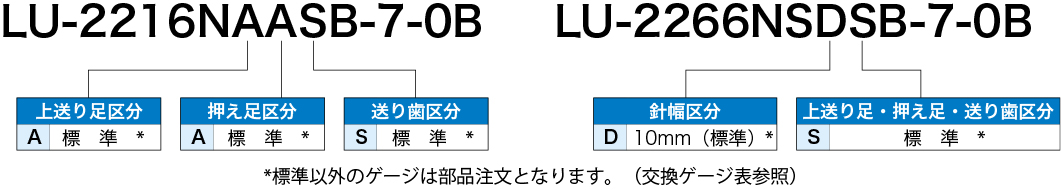

機種表示
ゲージ
LU-2216N-7
| ゲージ種別：標準 | 針板 | 針板 | 送り足（組） | 押え足（組） | 送り歯 |
|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
| 品番 | 10701704 | 10702009 | 10711653 | 10712552 | 10717106 |
| 備考 | - | 幅広 | - | - | - |
| ゲージ種別：標準 | 滑り板（組） | 滑り板_左 | 滑り板_右 | 滑り板_右 |
|---|---|---|---|---|
| 図 |  |
 |
 |
 |
| 品番 | 10701654 | 10701902 | 10701803 | 10753150 |
| 備考 | - | 糸切 | 糸切 | 糸切、窓付き |
| ゲージ種別 | 押え足（組） | 上送り足（組） | *1 上送り足（組）_溝無しタイプ | ||||
|---|---|---|---|---|---|---|---|
| 品番 | 図 | 品番 | 図 | 品番 | 図 | ||
| 標準 | 10712552 | |
10711653 | |
10712354 |  |
|
| *2 段部用 | 10758456 |  |
|||||
| *3 段部用 | 10712651 |  |
|||||
| *4 薄いスポンジ用 | 10712750 |  |
- | - | |||
| *5 厚いスポンジ用 | 10711752 |  |
- | - | |||
| 右片押え | - | - | 10711851 |  |
- | - | |
| 左片押え | - | - | 10711950 |  |
- | - | |
| パイピング用 | 3mm | - | - | 10745354 |  |
- | - |
| 4mm | - | - | 10745453 | - | - | ||
| 5mm | - | - | 10745552 | - | - | ||
| 6mm | - | - | 10745651 | - | - | ||
| パイピング用_調整式 | 3mm | - | - | 10746352 |  |
- | - |
| 4mm | - | - | 10746451 | - | - | ||
| 5mm | - | - | 10746550 | - | - | ||
| 6mm | - | - | 10746659 | - | - | ||
| 幅広タイプ | - | - | 10712057 |  |
- | - | |
*1 縫い初めに糸が絡みにくい時に使用
*2 段部・平部でも使用できる両用タイプ。10712552と10712651の中間タイプ
*3 段部での乗り越えが悪いときに使用
*4 スポンジ等の弾力性のある素材に使用
*5 より弾力性のある素材に使用
| ゲージ種別 | 押え足（組） | 上送り足（組） | |||
|---|---|---|---|---|---|
| 品番 | 図 | 品番 | 図 | ||
| - | - | - | 10711653 | |
|
| ウレタン用 | - | - | 10711752 | |
|
| *2 右片押え | 10712859 |  |
10711851 | |
|
| *3 左片押え | 10712958 |  |
10711950 | |
|
| *4 パイピング用 | 3mm | 10747350 |  |
10745354 | |
| 4mm | 10747459 | 10745453 | |||
| 5mm | 10747558 | 10745552 | |||
| 6mm | 10747657 | 10745651 | |||
| *5 パイピング用_調整式 | 3mm | - | - | 10746352 | |
| 4mm | - | - | 10746451 | ||
| 5mm | - | - | 10746550 | ||
| 6mm | - | - | 10746659 | ||
| *1 溝無し | - | - | 10712354 | |
|
| *6 幅広タイプ | 10713055 |  |
10712057 | |
|
*1 縫い初めに糸が絡みにくい時に使用
*2 エッジを縫製する場合に使用
*3 エッジを縫製する場合に使用
*4 一般のパイピング工程に使用
*5 パイプに対する位置が調整できます
*6 縫製物の送りが悪い場合に使用
| ゲージ種別 | 送り歯 | 針板 | |
|---|---|---|---|
| 図 | |
|
|
| - | 品番 | 品番 | |
| 標準 | 10717106 | 10701704 | |
| 溝無し | 10717205 | - | |
| 細糸用 | 10717304 | - | |
| 幅広タイプ | 10739001 | 10702009 | |
| ゲージ種別:加工用 | 送り足 | 押え足 | |
|---|---|---|---|
| 図 |  |
 |
|
| 品番 | 10712255 | 10748358 | |
| ゲージ種別 | 吊り定規（組） | |
|---|---|---|
| 図 |  |
|
| 品番 | MAH152010A0 | |
LU-2266N-7
| ゲージ種別：標準 | 針板 | 送り足（組） | 押え足（組） | 送り歯 | 針棒糸掛け |
|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
| 品番 | 10784809 | 10783355 | 10781854 | 10780302 | 10779007 |
| 備考 | 10mm | 10mm | 10mm | 10mm | 4-8mm |
| ゲージ種別：標準 | 滑り板（組） | 滑り板_左 | 滑り板_右 | 針留め（組） | 針留め |
|---|---|---|---|---|---|
| 図 | |
 |
 |
 |
 |
| 品番 | 10701654 | 10786408 | 10786002 | 10777852 | 10777803 |
| 備考 | - | 10-18mm | 10-18mm | 10mm | 10mm |
| ゲージ種別 | ゲージセット | 針留め（組） | 針棒糸掛け | 送り歯 | 押え足（組） | 指ガード |
|---|---|---|---|---|---|---|
| 図 | - |  |
 |
 |
 |
 |
| 針幅 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 |
| （4） | 10784551 | 10777555 | 10779007 | 10780005 | 10781557 | 10786903 |
| 6 | 10784650 | 10777654 | 10780104 | 10781656 | ||
| 8 | 10784759 | 10777753 | 10780203 | 10781755 | ||
| 10 | 10784858 | 10777852 | 10779106 | 10780302 | 10781854 | 10787000 |
| 12 | 10784957 | 10777951 | 10780401 | 10781953 | ||
| （14） | 10785053 | 10778058 | 10780500 | 10782050 | 10787109 | |
| （16） | 10785152 | 10778157 | 10780609 | 10782159 | ||
| （18） | 10785251 | 10778256 | 10780708 | 10782258 | ||
| 20 | 10785350 | 10778355 | B1403526000 | 10780807 | 10782357 | 10787208 |
| （22） | 10785459 | 10778454 | 10780906 | 10782456 | ||
| （24） | 10785558 | 10778553 | 10781003 | 10782555 | ||
| （30） | 10785657 | 10778652 | 10781102 | 10782654 | 10787307 | |
| （36） | 10785756 | 10778751 | 10781201 | 10782753 | 10787406 | |
| 備考 | 針幅に（）のついているセットは特別注文部品です。 ゲージセットの構成内容に滑り板（左、右）は含まれません。 |
|||||
| ゲージ種別 | 送り足（組） | 針板 | 滑り板_左 | 滑り板_右 |
|---|---|---|---|---|
| 図 |  |
 |
 |
|
| 針幅 | 品番 | 品番 | 品番 | 品番 |
| （4） | 10783058 | 10784502 | 10786309 | 10701803 |
| 6 | 10783157 | 10784601 | ||
| 8 | 10783256 | 10784700 | ||
| 10 | 10783355 | 10784809 | 10786408 | 10786002 |
| 12 | 10783454 | 10784908 | ||
| （14） | 10783553 | 10785004 | ||
| （16） | 10783652 | 10785103 | ||
| （18） | 10783751 | 10785202 | ||
| 20 | 10783850 | 10785301 | 10786507 | 10786101 |
| （22） | 10783959 | 10785400 | ||
| （24） | 10784056 | 10785509 | ||
| （30） | 10784155 | 10785608 | ||
| （36） | 10784254 | 10785707 | 10786606 | 10786200 |
| 備考 | ゲージセットの構成内容に滑り板（左、右）は含まれません。 | |||
