２本針本縫総合送り水平大釜ミシン

JUKI独自の送り機構が、優れた送り性能を実現。２本針の基本機種の他、糸切り仕様など各種の仕様をラインナップしました。
自動車シート、ソファー、カバンなどの一般的な皮革厚物縫製はもちろん、荷役ベルト、コンテナなど、産業資材での極厚物縫製まで幅広い厚物用途で活躍し、品質／生産性向上に貢献します。

製品特長

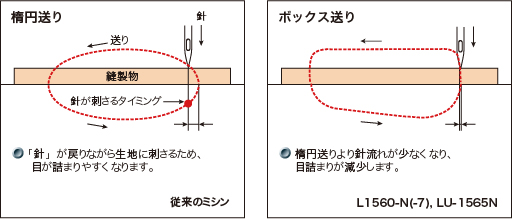

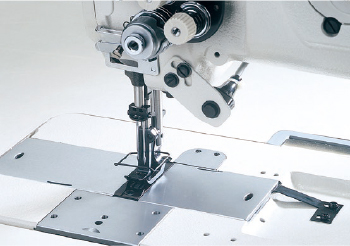

  • 目詰まりを防止する新型ボックス送り

    • 新型ボックス送りは素材の厚みに関わらず、目詰まりのない確実な送りを実現。
    • 送り歯の上昇量が少ないため、素材のバタツキがなく、音・振動を低減します。

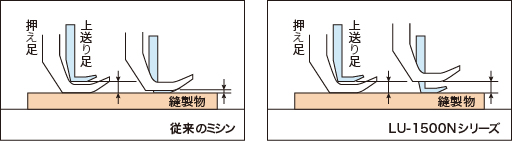

  • 縫いズレのない交互上下機構

    • 素材の厚さが変化しても交互上下量の比が変化しない新機構を採用。
    • 厚い素材でも、押え足の上昇量が減少せず、押え足が素材に接するタイミングが変わりません。上送り力が低下しませんから、縫いズレが発生しません。
    • 交互上下量は、素材段部の高さに応じて最大6.5mmまで調節できます。

  • 安定した縫い品質

    • 新型ボックス送りの採用と交互上下機構・総合送り機構により、段部乗り越え性に優れ、厚物素材を強力・スムーズに送り、ピッチムラのない糸締まりの良い安定した縫いを実現します。
    • 縫い目長さは最大9ｍｍ、幅広い用途に対応します。

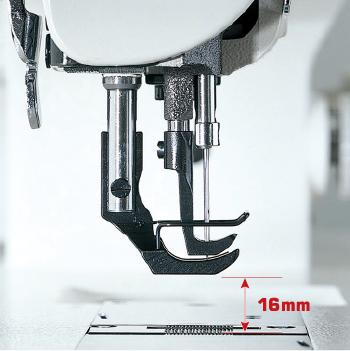

  • 高い押え上昇量

    押え上昇量は16mm＊と高く、素材の取り回しが楽に行なえます。
    ＊LU-1565Nは13mm

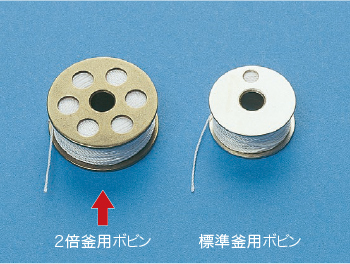

  • 能率的な水平２倍釜を標準装備

    水平2倍釜の採用により下糸の交換頻度が減少し、能率的な作業が行なえます。

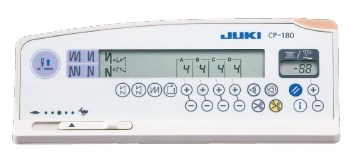

  • 機能をアップする操作パネル（オプション）
    CP-180C

    • 針数制御によるパターン縫いが可能です。
    • パターン縫いは自動返し縫い・定寸縫い・四角縫い・重ね縫いを準備。自動返し縫い（シングル・ダブル）の針数設定は19針まで可能です。

  • 自動給油（LU-1560N(-7)）

    • 厚物縫製に最適な基本性能を装備した2本針標準タイプです。
    • 自動給油機構によりメンテナンス性が向上。サブオイルパンと二重フィルターにより油へのゴミ混入を防止します。

  • 見やすい針元（LU-1560N-7）

    上糸緩めソレノイドを頭部背面に装着し、針元やタッチバックスイッチが見やすくなりました。

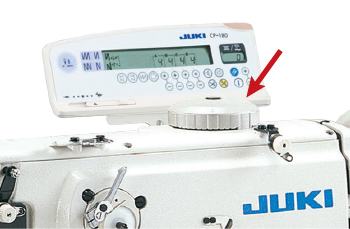

  • 交互上下量の設定・変更が簡単
    （LU-1560N-7）

    押え足と上送り足のストローク（交互上下量）は、頭部上面の大型ダイヤルで簡単に設定できます。また、その設定値に基づいて最高縫い速度が自動調整され、常に理想的な縫製条件が保たれます｡段部の多い工程で威力を発揮する瞬時交互上下量変換機能（DL装置）付きの仕様も準備しています。

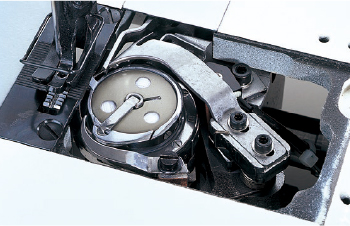

  • 確実な糸切り（LU-1560N-7）

    糸切り残量を従来より短縮し、糸の消費効率を向上しました。強固なメスとカム形状により、＃5の太糸まで確実に糸切りを行ないます｡

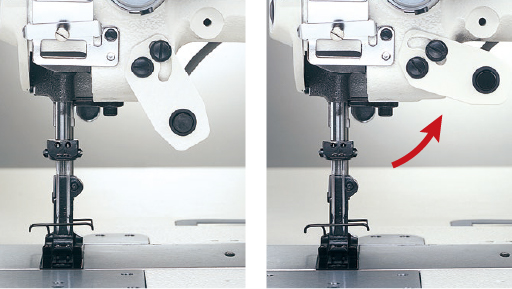

  • 便利なタッチバックと自動押え上げ装置を標準装備（LU-1560N-7）

    • タッチバックスイッチを軽く押すだけで返し縫いが行なえます。また、吊り定規の装着時や、立体形状の作業をする場合には、作業の邪魔にならないよう上方に移動できます。
    • 自動押え上げ装置（ペダルスイッチ式）は、オペレーターの疲労を軽減し、作業効率をアップします。

基本機能

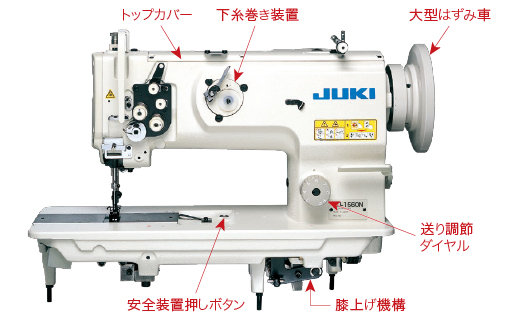

  • 優れた作業性

    • 縫い目長さの設定は送り調節ダイヤルにより簡単に行なえます｡
    • 見やすい針元、アーム前面に配置した下糸巻き装置、大型はずみ車（φ160）など、操作性が向上しています。
    • 膝上げ機構をベッド部にビルトイン、膝上げ圧が軽減し、セットアップ性も向上しています。（糸切りミシンを除く）
    • アーム上面が全開になるフルオープントップ。ミシンを倒さず調整作業が行なえます。
    • 釜の破損を防止する安全装置を標準装備。復帰作業もボタンひとつで簡単に行なえます。

スペック

機種名 LU-1560N LU-1560N-7
自動糸切り		 LU-1565N
片針停止装置付き
用途 厚物
最高縫い速度 2,500sti/min※ 2,000sti/min※
最大縫い目長さ 9mm（正逆共）
針棒ストローク 36mm 33.4mm
押え上昇量 手動 9mm／膝上げ 16mm（最大） 手動 9mm／自動押え上げ 16mm 手動 9mm／膝上げ 13mm（最大）
自動押え上げ装置 オプション 標準装備
（エアー式自動押え上げ装置：AK132B）		 オプション
針幅 4.8mm､6.4mm､7.9mm､ 9.5mm､12.7mm
（3/16"､1/4"､5/16"､3/8"､1/2"）		 4.8mm､6.4mm､7.9mm
（3/16"、1/4"、5/16"）
片針停止装置 - 標準装備
交互上下量 2.5～6.5mm 1～6.5mm 2.5～6.5mm
交互上下ダイヤル - 標準装備 -
天秤 スライド天秤
使用針
(出荷時装着番手)		 水平2倍釜
使用糸 #30～#5
送り軌跡 ボックス送り
上糸調子器 シングルテンション方式
ピッチ変更方式 ダイヤル式
下糸巻き装置 頭部内蔵式
膝上げ装置 頭部内蔵式 - 頭部内蔵式
安全装置 標準装備（プッシュボタン解除）
給油方式 自動給油 手差し（釜部：自動給油）
使用油 JUKI ニューデフレックスオイル No.2（ISO VG32 相当）
フトコロの広さ／
ベッドサイズ		 255mm／517mm×178mm
頭部質量 45kg 51kg 45kg
タッチバック装置 オプション 標準装備 -
エアー圧／
エアー消費量		 - 0.5MPa｛5kgf/cm²}・0.3ℓR/分 -
電源／消費電力 - 単相100V・三相200V/550VA -

※sti/minはStitches per Minute（針/分）の略です。

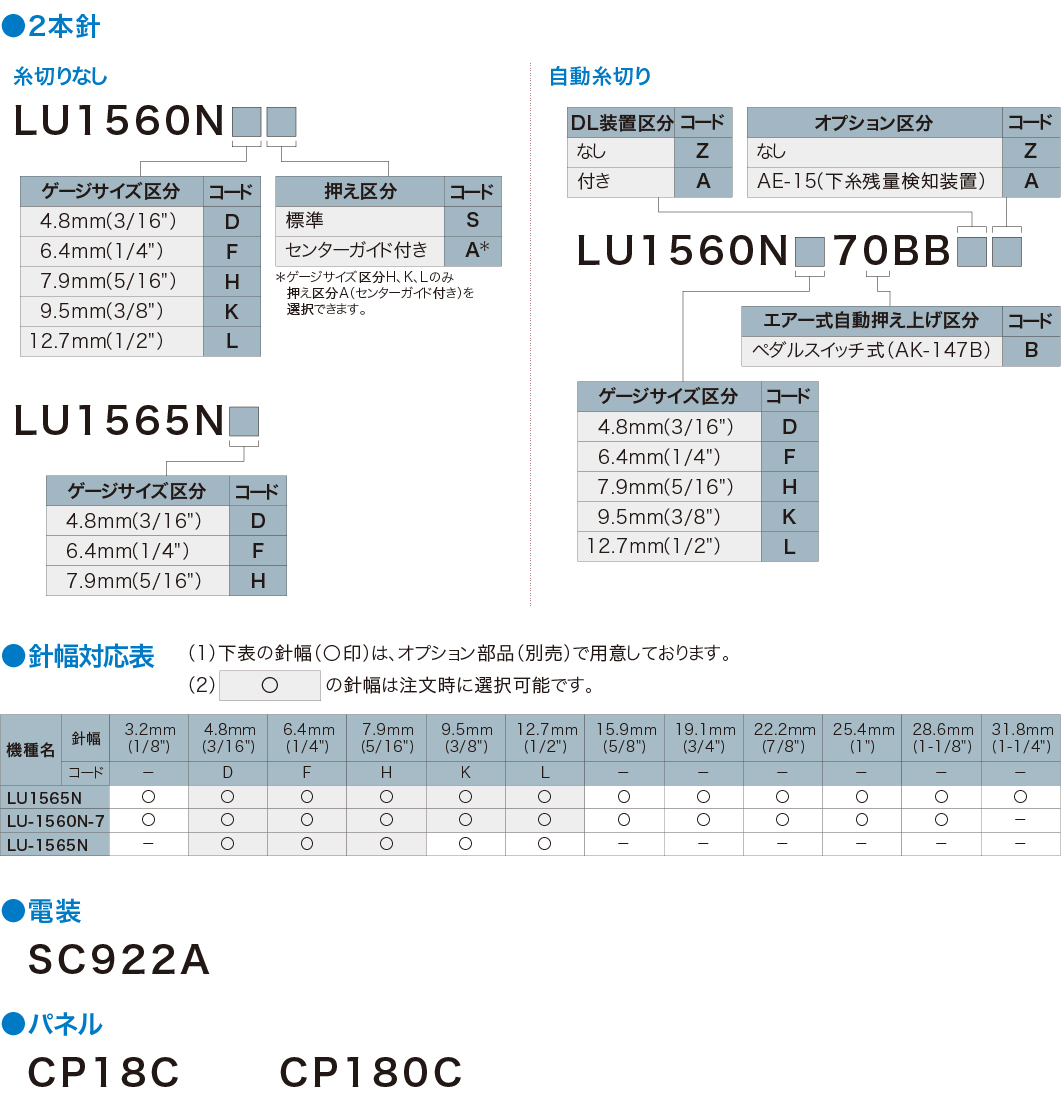

機種表示

オプション・消耗品

  • オプション

    DLC_全回転釜_LU-1500N Series 40166745

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種：LU-1510N-7/1509N/1511N-7/1560N-7/1561N-7　標準品番：21387055
    対応機種：LU-1510NA-7　標準品番：40079022

    AK-147A_エアー式自動押え上げ装置 40103185

    膝スイッチ式、エアレギュレーター無。

    AK-147B_エアー式自動押え上げ装置 40103186

    ペダルスイッチ式、エアレギュレーター無。

    AK-147C_エアー式自動押え上げ装置 40103187

    膝スイッチ式、エアレギュレーター付。

    AK-147D_エアー式自動押え上げ装置 40103188

    ペダルスイッチ式、エアレギュレーター付。

    エアー式タッチバック装置 40103190

    エアーレギュレーター付き
    *糸切りなしミシンで自動押え上げ装置とタッチバック装置を併用する場合は、
    AK147AまたはAK147Bを選択下さい。

    DL-26_瞬時交互上下量変換装置 40103193

    厚い素材や段部などの送りにくい工程では、DLスイッチを押すことにより、瞬時に交互上下量を最大に切り換えることができ、目詰まりのない美しい縫い目が得られます｡手元スイッチ、膝スイッチ付きです。

    AE-15_下糸残量検知装置_2本針用 40102728

    LU-1560N-7用の後付けキットです。
    下糸残量検知装置がブザー音とランプ表示でボビン交換をお知らせしますので、オペレーターは下糸残量を気にせず作業に専念できます。下糸残量を直接検知しますので、素材、糸、工程などの使用条件に関係なく、面倒な設定が不要です。

    PK-75_立ち作業用ペダル GPK750000A0
    H152_吊り定規 MAH152010A0
    パイピングホルダー_6-10ｍｍ MAYBL6B10A0

    1本針用。芯径6-10ｍｍ。

    パイピングホルダー_2-5ｍｍ MAYBL6B20A0

    1本針用。芯径2-5ｍｍ。

    AK-147A_エアー式自動押え上げ装置 40103185

    膝スイッチ式、エアレギュレーター無。

    AK-147B_エアー式自動押え上げ装置 40103186

    ペダルスイッチ式、エアレギュレーター無。

    AK-147C_エアー式自動押え上げ装置 40103187

    膝スイッチ式、エアレギュレーター付。

    AK-147D_エアー式自動押え上げ装置 40103188

    ペダルスイッチ式、エアレギュレーター付。

    H152_吊り定規 MAH152010A0
    パイピングホルダー_6-10ｍｍ MAYBL6B10A0

    1本針用。芯径6-10ｍｍ。

    パイピングホルダー_2-5ｍｍ MAYBL6B20A0

    1本針用。芯径2-5ｍｍ。

オプション適合表

品番品名LU-1560N-7LU-1565NLU-1560N
40166745DLC_全回転釜_LU-1500N Series◯◯
40103185AK-147A_エアー式自動押え上げ装置◯
40103186AK-147B_エアー式自動押え上げ装置◯
40103187AK-147C_エアー式自動押え上げ装置◯
40103188AK-147D_エアー式自動押え上げ装置◯
40103190エアー式タッチバック装置◯
40103193DL-26_瞬時交互上下量変換装置◯◯
40102728AE-15_下糸残量検知装置_2本針用◯◯
GPK750000A0PK-75_立ち作業用ペダル◯◯
MAH152010A0H152_吊り定規◯
MAYBL6B10A0パイピングホルダー_6-10ｍｍ◯
MAYBL6B20A0パイピングホルダー_2-5ｍｍ◯
40103185AK-147A_エアー式自動押え上げ装置◯
40103186AK-147B_エアー式自動押え上げ装置◯
40103187AK-147C_エアー式自動押え上げ装置◯
40103188AK-147D_エアー式自動押え上げ装置◯
MAH152010A0H152_吊り定規◯
MAYBL6B10A0パイピングホルダー_6-10ｍｍ◯
MAYBL6B20A0パイピングホルダー_2-5ｍｍ◯

ゲージ

LU-1560N-7
LU-1560N

ゲージ種別 針板 送り歯 押え足（組） 押え足（組）_センターガイド付 針留（組）
図
針幅：inch mm 品番 品番 品番 品番 品番
1/8 4.4 21368709 21369400 21370853 - 21371554
3/16 4.8 21366109 21366604 21367651 - 21368154
1/4 6.4 21366208 21366703 21367750 - 21368253
5/16 7.9 21366307 21366802 21367859 21374657 21368352
3/8 9.5 21366406 21366901 21367958 21374756 21368451
1/2 12.7 21366505 21367008 21368055 21374855 21368550
5/8 15.9 21368808 21369509 21370952 - 21371653
3/4 19.1 21368907 21369608 21371059 - 21371752
7/8 22.2 21369004 21369707 21371158 - 21371851
1 25.4 21369103 21369806 21371257 - 21371950
1-1/8 28.6 21369202 21369905 21371356 - 21372057
1-1/4 31.8 21369301 21370002 21371455 - 21372156
ゲージ種別 送り足（組） 滑り板_左 滑り板_右 送り足（組） 送り足（組）_OP
図
針幅：inch mm 品番 品番 品番 品番 品番
1/8 4.4 21370150 21365606 21365002 21372255 21373451
3/16 4.8 21367156 21372354 21373550
1/4 6.4 21367255 21372453 21373659
5/16 7.9 21367354 21372552 21373758
3/8 9.5 21367453 21372651 21373857
1/2 12.7 21367552 21365705 21365101 21372750 21373956
5/8 15.9 21370259 21372859 21374053
3/4 19.1 21370358 21372958 21374152
7/8 22.2 21370457 21365804 21365200 21373055 21374251
1 25.4 21370556 21373154 21374350
1-1/8 28.6 21370655 21373253 21374459
1-1/4 31.8 - - - 21373352 21374558

LU-1565N

ゲージ種別 針板 送り歯 送り歯 送り歯 押え足（組）
図
針幅：inch mm 品番 品番 品番 品番 品番
3/16 4.8 B1109521D00 B1613521D00 B1613521D0A B1613521D0B 21367651
1/4 6.4 B1109521F00 B1613521F00 B1613521F0A B1613521F0B 21367750
5/16 7.9 B1109521H00* B1613521H00* B1613521H0A B1613521H0B 21367859*
3/8 9.5 B1109521K00 B1613521K00 B1613521K0A B1613521K0B 21367958
1/2 12.7 B1109521L00 B1613521L00 B1613521L0A B1613521L0B 21368055
備考 - - - - 歯無し
ゲージ種別 送り足（組） 送り足（組）_OP 送り足（組） 針留め（組）_左 針留め（組）_右
図
針幅：inch mm 品番 品番 品番 品番 品番
3/16 4.8 B1470521DA0 21373550 - B1402526DALA B1402526DARA
1/4 6.4 B1470521FA0 21373659 - B1402526FALA B1402526FARA
5/16 7.9 B1470521HA0* 21373758 - B1402526HALA* B1402526HARA*
3/8 9.5 B1470521KA0 21373857 B1470521KAX B1402526KALA B1402526KARA
1/2 12.7 B1470521LA0 21373956 - B1402526LALA B1402526LARA
備考 歯付 スリット入り 歯無し - -
ゲージ種別 針留め 針留め糸案内 針留め糸案内ねじ 滑り板_左 滑り板_右 滑り板_前
図
針幅：inch mm 品番 品番 品番 品番 品番 品番
3/16 4.8 B1402526D00 B1403526000 SS5060310SP B1112512E00* 21377304* 22650055*
1/4 6.4 B1402526F00
5/16 7.9 B1402526H00
3/8 9.5 B1402526K00
1/2 12.7 B1402526L00 B1112512J00

*標準品
