1本針本縫総合送り水平大釜自動糸切りミシン

カーシート工場向けに最適。
糸残りが短い糸切り機構で美しい縫い上がりを実現しました。

製品特長

  • 素材への対応力を大幅アップ

    本革から、Jクリップ（プラスチック）、厚手のスポンジ素材、薄いファブリック素材、身頃のたるみを取る薄手の引っぱり布素材まで、この1台でスムースに縫えます。

  • 縫いの品質・性能を大幅に向上

    • 低張力でも締まりの良い縫いを実現しました。（従来機対比：上糸張力50%低減）
    • ファブリック素材・薄手の引っぱり布素材でもパッカリングを低減出来ます。
    • 糸切れ、目飛び、針折れ、チョーチンの発生が低減出来ます。
    • 細い針番手でも糸締りが良いので、最適な縫い目が実現出来ます。

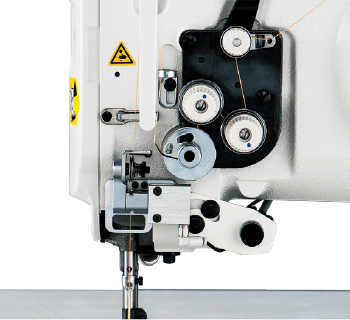

  • 上糸掴み装置（オプション）

    縫い始めの上糸が布裏へ引き込みますので縫い上がりがきれいになります。

  • 糸残り長さを短くして糸摘み工程を軽減しました

    • 新設計の直動糸切り機構を採用し、糸切り後の糸残り長さを短くしています。
    • 縫い終りの糸摘み作業を軽減し生産性・品質向上に貢献します。
    • ハサミの使用頻度が減り、素材の損傷も防止します。

スペック

機種名 LU-1520NCS-7
最高縫い速度 2,000sti/min
最大送り量 正逆：7mm
針棒ストローク 38mm
ピッチ変更方式 ダイヤル式
天秤 スライド天秤
使用釜 水平2倍釜
押え上昇量 9mm（手動）
16mm（自動）
交互上下量 1～6.5mm
使用針 135×17、SY3355
Nm120（Nm100～Nm160）
使用糸 #30～#5
給油方式 自動給油（一部手差し箇所あり）
使用油 JUKIニューデフレックスオイル No.2

*sti/minはStitches per Minute（針/分）の略です。

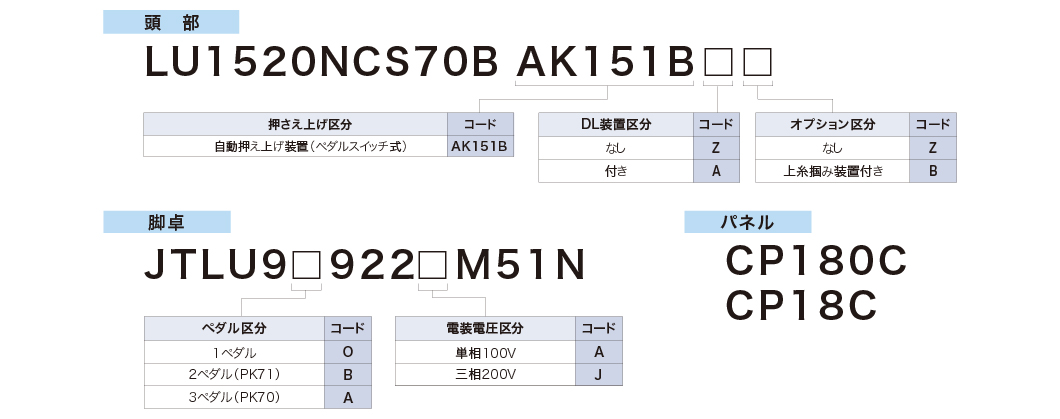

機種表示

ゲージ

LU-1520NCS-7

ゲージ種別 針板 送り歯
図
品番 40162276 40162277 40165977 40165978
備考 標準 標準 OP:Nm120 OP:Nm130
ゲージ種別 中足 押え足
図
品番 40041246 B14700530A0 D1470241EA0 D1470241EAA 40041243 21350152 B1525241HA0
備考 標準 OP OP OP 標準 OP OP
ゲージ種別 中足 外足 中足 外足 中足 外足 中足 外足
図
OP：パイピング用 inch mm 品番 品番 品番 品番 品番 品番 品番 品番
5/32 4.4 B1478245000 B15302450AC B1478245000 B15312450AC B147424500C B15272450AC 10338309 B1525563SA0
3/16 4.8 B15302450AD B147924500D B15312450AD B147424500D B15272450AD
1/4 6.4 B15302450AF B147924500F B15312450AF B147424500F B15272450AF
5/16 7.9 B15302450AH B147924500H B15312450AH B147424500H B15272450AH
3/8 9.5 B15302450AK - - B147424500K B15272450AK
備考 - バックカット 歯付 歯付
ゲージ種別 中足 外足
OP 品番 備考 図 品番 備考 図
MAQ09307000 - MAQ093080A0 歯付 テープ付け用
MAN10452000 -
B147624500A 歯付 B15292450AA 歯付
10325306 - 10325157 -
10326205 B&W向け 10326304 B&W向け
B14702450A0 - B15242450A0 -
