製品特長

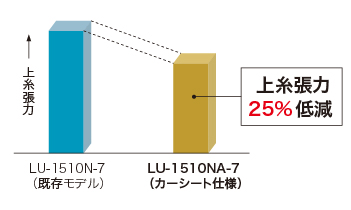

上糸張力
LU-1510NA-7は従来より “ 25％ ” 低い上糸張力で適正な糸締りが保てます。そのため、薄物素材にも対応可能で、パッカリングを低減できます。

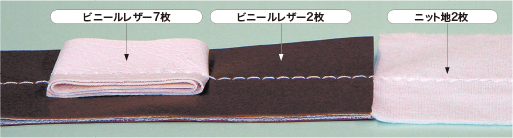

幅広い素材対応力
極端な例ですが、素材や厚みの違う工程でも、上糸張力の調整無しで一気に縫い上げることができます。素材に負担をかけず、均一で安定した糸締りが得られます。

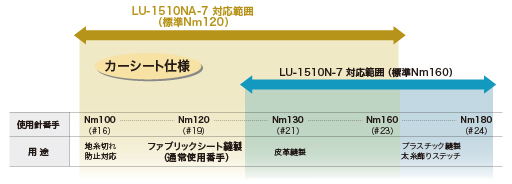

縫製対応範囲
スペック
| 機種名 | LU-1510NA-7 （カーシート仕様） | ||
|---|---|---|---|
| 最高縫い速度 | 2,000sti/min | ||
| 最大縫い目長さ | 7mm（正逆） | ||
| 使用針 | 135×17、SY3355 Nm120（工場出荷時） Nm100～Nm160 | ||
| 針棒ストローク | 38mm | ||
| ピッチ変更方式 | ダイヤル式 | ||
| 天秤 | スライド天秤 | ||
| 使用釜 | 水平 2倍釜 | ||
| 押え上げ高さ | 手動：9mm、自動：16mm | ||
| 交互上下量 | 1～6.5mm | ||
| 給油方式 | 自動給油 | ||
| 使用油 | JUKI ニューデフレックスオイル No.2 （ISO VG32 相当) | ||
| DL装置 （オプション） | DL28 ： 瞬時交互上下量変換装置 厚い素材や段部工程で、押え交互上下量を瞬時に最大まで切換えられます。 |
||
*sti/minはStitches per Minute（針/分）の略です。

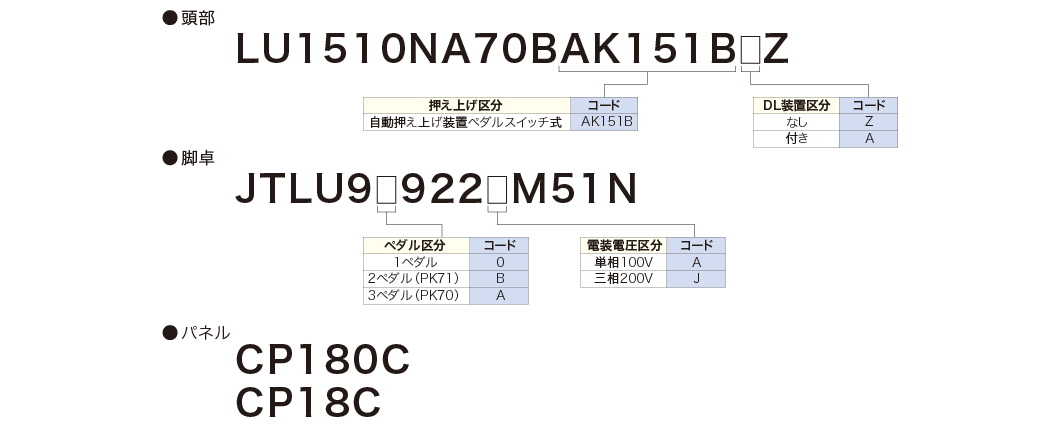

機種表示
ゲージ
LU-1510NA-7
| ゲージ種別 | 針板 | 送り歯 | |||||
|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
||
| 品番 | 40041238 | 40051724 | 40051616 | 40041248 | 40051615 | ||
| 備考 | 標準 | OP：歯無し | 標準 | OP | OP:Φ2mm | ||
| ゲージ種別 | 中足 | 押え足 | ||
|---|---|---|---|---|
| 図 |  |
 |
||
| 品番 | 40041246 | 40041243 | ||
| 備考 | 標準 | 標準 | ||
| ゲージ種別 | 中足 | 外足 | 中足 | 外足 | 中足 | 外足 | 中足 | 外足 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
 |
|
 |
 |
 |
 |
 |
||
| OP：パイピング用 | inch | mm | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 | 品番 |
| 5/32 | 4.4 | B1478245000 | B15302450AC | B1478245000 | B15312450AC | B147424500C | B15272450AC | 10338309 | B1525563SA0 | |
| 3/16 | 4.8 | B15302450AD | B147924500D | B15312450AD | B147424500D | B15272450AD | ||||
| 1/4 | 6.4 | B15302450AF | B147924500F | B15312450AF | B147424500F | B15272450AF | ||||
| 5/16 | 7.9 | B15302450AH | B147924500H | B15312450AH | B147424500H | B15272450AH | ||||
| 3/8 | 9.5 | B15302450AK | - | - | B147424500K | B15272450AK | ||||
| 備考 | - | バックカット | 歯付 | 歯付 | ||||||
| ゲージ種別 | 中足 | 外足 | ||||||
|---|---|---|---|---|---|---|---|---|
| OP | 品番 | 備考 | 図 | 品番 | 備考 | 図 | ||
| MAQ09307000 | - |  |
MAQ093080A0 | 歯付、テープ付け用 |  |
|||
| MAN10452000 | - |  |
- | - | - | |||
| B147624500A | 歯付 |  |
B15292450AA | 歯付 |  |
|||
| 10325306 | - |  |
10325157 | - |  |
|||
| 10326205 | B&W向け |  |
10326304 | B&W向け |  |
|||
| B14702450A0 | - |  |
B15242450A0 | - |  |
|||
| ゲージ種別 | 上下送りカム | |||
|---|---|---|---|---|
| OP | 品番 | 図 | ||
| B1840051000 |  |
|||
| 21378153 |  |
|||
