1本針本縫総合送り水平大釜ミシン

JUKI独自の送り機構が、優れた送り性能を実現。1本針の基本機種の他、極厚物仕様、糸切り仕様など各種の仕様をラインナップしました。

製品特長

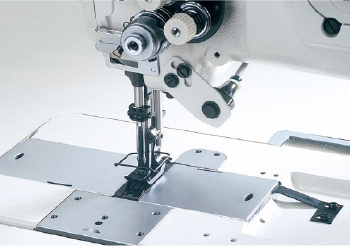

  • 目詰まりを防止する新型ボックス送り

    • 新型ボックス送りは素材の厚みに関わらず、目詰まりのない確実な送りを実現。
    • 送り歯の上昇量が少ないため、素材のバタツキがなく、音・振動を低減します。

  • 縫いズレのない交互上下機構

    • 素材の厚さが変化しても交互上下量の比が変化しない新機構を採用。
    • 厚い素材でも、押え足の上昇量が減少せず、押え足が素材に接するタイミングが変わりません。上送り力が低下しませんから、縫いズレが発生しません。
    • 交互上下量は、素材段部の高さに応じて最大6.5mmまで調節できます。

  • 安定した縫い品質

    • 新型ボックス送りの採用と交互上下機構・総合送り機構により、段部乗り越え性に優れ、厚物素材を強力・スムーズに送り、ピッチムラのない糸締まりの良い安定した縫いを実現します。
    • 縫い目長さは最大9mm、幅広い用途に対応します。

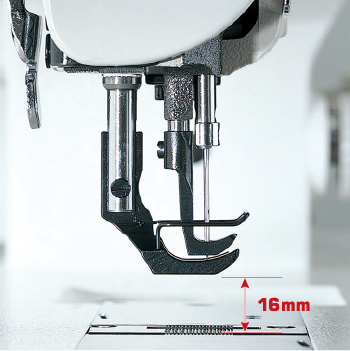

  • 高い押え上昇量

    押え上昇量は16mmと高く、素材の取り回しが楽に行なえます。

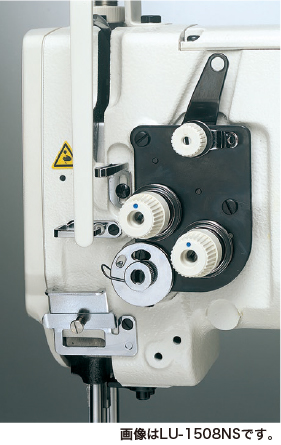

  • デュアルテンション方式を採用

    デュアルテンション方式(糸調子器×2コ)を採用。太糸での高張力縫製に対応し、薄手素材から厚物まで幅広い素材で優れた縫い品質を実現します。

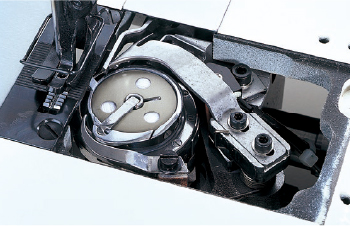

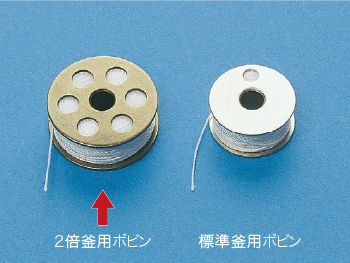

  • 能率的な水平2倍釜を標準装備

    水平2倍釜の採用により下糸の交換頻度が減少し、能率的な作業が行なえます。

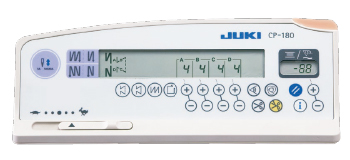

  • 機能をアップする操作パネル(オプション)
    CP-180C

    • 針数制御によるパターン縫いが可能です。
    • パターン縫いは自動返し縫い・定寸縫い・四角縫い・重ね縫いを準備。自動返し縫い(シングル・ダブル)の針数設定は19針まで可能です。

  • 極厚物仕様(LU-1508NH)

    • 縫い目長さは最大10mm。完全ボックス型の送り軌跡により、極厚物素材を目詰りなく正確に送ります。
    • 余裕ある38mmの針棒ストロークと長針190Rで極厚物に対応します。
    • 鉄製超大型はずみ車(φ175)を採用、貫通力に優れています。

  • 自動給油(LU-1510N-7)

    • 自動給油機構によりメンテナンス性が向上。
      サブオイルパンと二重フィルターにより油へのゴミ混入を防止します。
    • 針送り量固定での下送り量微調整機構を装備、ピッチ変化がなく縫いズレを防止します。



基本機能

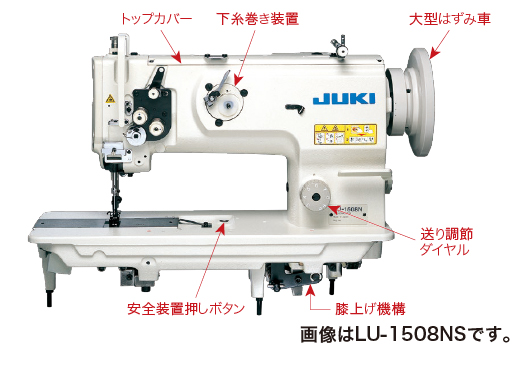

  • 優れた作業性

    • 縫い目長さの設定は送り調節ダイヤルにより簡単に行なえます。
    • 見やすい針元、アーム前面に配置した下糸巻き装置、大型はずみ車(φ160)など、操作性が向上しています。
    • 膝上げ機構をベッド部にビルトイン、膝上げ圧が軽減し、セットアップ性も向上しています。(糸切りミシンを除く)
    • アーム上面が全開になるフルオープントップ。ミシンを倒さず調整作業が行なえます。
    • 釜の破損を防止する安全装置を標準装備。復帰作業もボタンひとつで簡単に行なえます。

  • 見やすい針元

    上糸緩めソレノイドを頭部背面に装着し、針元やタッチバックスイッチが見やすくなりました。

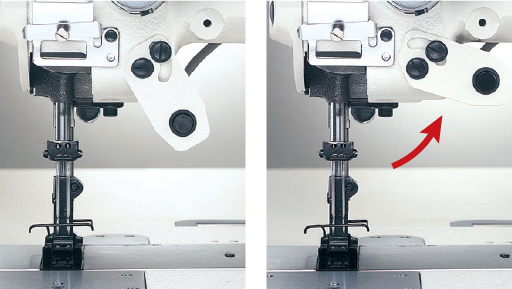

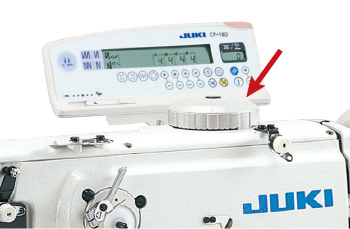

  • 交互上下量の設定・変更が簡単

    押え足と上送り足のストローク(交互上下量)は、頭部上面の大型ダイヤルで簡単に設定できます。
    また、その設定値に基づいて最高縫い速度が自動調整され、常に理想的な縫製条件が保たれます。
    段部の多い工程で威力を発揮する瞬時交互上下量変換機能(DL装置)付きの仕様も準備しています。

  • 確実な糸切り(LU-1510N-7)

    糸切り残量を従来より短縮し、糸の消費効率を向上しました。強固なメスとカム形状により、#5の太糸まで確実に糸切りを行ないます。

  • 便利なタッチバックと自動押え上げ装置を標準装備

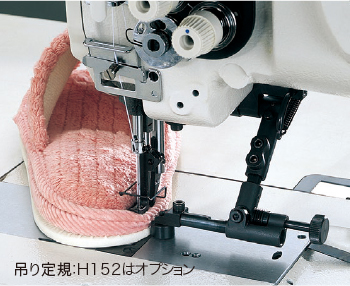

    • タッチバックスイッチを軽く押すだけで返し縫いが行なえます。また、吊り定規の装着時や、立体形状の作業をする場合には、作業の邪魔にならないよう上方に移動できます。
    • 自動押え上げ装置(ペダルスイッチ式)は、オペレーターの疲労を軽減し、作業効率をアップします。

  • 下送り量微調整機構を標準装備
    (LU-1510N-7)

    針送り量固定での下送り量微調整機構を装備。ピッチ変化がなく縫いズレを防止します。

スペック

機種名 LU-1508NS LU-1508NH LU-1510N LU-1510N-7
自動糸切り
用途 厚物 極厚物 厚物
最高縫い速度 2,500sti/min* 2,000sti/min* 2,500sti/min* 3,000sti/min*
最大縫い目長さ 9mm(正逆共) 10mm(正逆共) 9mm(正逆共)
針棒ストローク 36mm 38mm 36mm
押え上昇量 手動 9mm/膝上げ 16mm(最大) 手動 9mm/自動押え上げ 16mm
自動押え上げ装置 オプション 標準装備
(エアー式自動押え上げ装置:AK132B)
交互上下量 2.5~6.5mm 1~6.5mm
交互上下ダイヤル 標準装備
天秤 スライド天秤
使用釜 水平2倍釜
使用針
(出荷時装着番手)
135×17
(Nm160) Nm125~Nm180
標準190R、又は135×17
(Nm160) Nm125~Nm200
135×17
(Nm160) Nm125~Nm180
使用糸 #30~#5 #20~#1 #30~#5
送り軌跡 ボックス送り 完全ボックス送り ボックス送り
上糸調子器 デュアルテンション方式
下送り微調整機構 標準装備
ピッチ変更方式 ダイヤル式
下糸巻き装置 頭部内蔵式
膝上げ装置 頭部内蔵式
安全装置 標準装備(プッシュボタン解除)
給油方式 集中油芯給油(釜部:自動給油) 自動給油
使用油 JUKI ニューデフレックスオイル No.2(ISO VG32 相当)
フトコロの広さ/
ベッドサイズ
255mm/517mm×178mm
頭部質量 42.5kg 44.5kg 43kg 48kg
タッチバック装置 オプション 標準装備
エアー圧/
エアー消費量
0.5MPa{5kg/cm²}・0.3ℓR/分
電源/消費電力 単相100V・三相200V/550VA

 *sti/min はStitches per Minute(針/分)の略です。

機種表示

オプション・消耗品

  • オプション

    AK-147A_エアー式自動押え上げ装置 40103185

    膝スイッチ式、エアレギュレーター無。

    AK-147B_エアー式自動押え上げ装置 40103186

    ペダルスイッチ式、エアレギュレーター無。

    AK-147C_エアー式自動押え上げ装置 40103187

    膝スイッチ式、エアレギュレーター付。

    AK-147D_エアー式自動押え上げ装置 40103188

    ペダルスイッチ式、エアレギュレーター付。

    エアー式タッチバック装置 40103190

    エアーレギュレーター付き
    *糸切りなしミシンで自動押え上げ装置とタッチバック装置を併用する場合は、
    AK147AまたはAK147Bを選択下さい。

    H152_吊り定規 MAH152010A0
    パイピングホルダー_6-10mm MAYBL6B10A0

    1本針用。芯径6-10mm。

    パイピングホルダー_2-5mm MAYBL6B20A0

    1本針用。芯径2-5mm。

    DLC_全回転釜_LU-1500N Series 40166745

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-1510N-7/1509N/1511N-7/1560N-7/1561N-7 標準品番:21387055
    対応機種:LU-1510NA-7 標準品番:40079022

    AK-147A_エアー式自動押え上げ装置 40103185

    膝スイッチ式、エアレギュレーター無。

    AK-147B_エアー式自動押え上げ装置 40103186

    ペダルスイッチ式、エアレギュレーター無。

    AK-147C_エアー式自動押え上げ装置 40103187

    膝スイッチ式、エアレギュレーター付。

    AK-147D_エアー式自動押え上げ装置 40103188

    ペダルスイッチ式、エアレギュレーター付。

    エアー式タッチバック装置 40103190

    エアーレギュレーター付き
    *糸切りなしミシンで自動押え上げ装置とタッチバック装置を併用する場合は、
    AK147AまたはAK147Bを選択下さい。

    DLC_全回転釜_LU-1500N Series 40166745

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-1510N-7/1509N/1511N-7/1560N-7/1561N-7 標準品番:21387055
    対応機種:LU-1510NA-7 標準品番:40079022

    DL-26_瞬時交互上下量変換装置 40103193

    厚い素材や段部などの送りにくい工程では、DLスイッチを押すことにより、瞬時に交互上下量を最大に切り換えることができ、目詰まりのない美しい縫い目が得られます。手元スイッチ、膝スイッチ付きです。

    AE-15_下糸残量検知装置_1本針用 40102727

    LU-1510N-7用の後付けキットです。
    下糸残量検知装置がブザー音とランプ表示でボビン交換をお知らせしますので、オペレーターは下糸残量を気にせず作業に専念できます。下糸残量を直接検知しますので、素材、糸、工程などの使用条件に関係なく、面倒な設定が不要です。

    PK-75_立ち作業用ペダル GPK750000A0
    H152_吊り定規 MAH152010A0
    パイピングホルダー_6-10mm MAYBL6B10A0

    1本針用。芯径6-10mm。

    パイピングホルダー_2-5mm MAYBL6B20A0

    1本針用。芯径2-5mm。

    DLC_全回転釜_LU-1500N Series 40166745

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:LU-1510N-7/1509N/1511N-7/1560N-7/1561N-7 標準品番:21387055
    対応機種:LU-1510NA-7 標準品番:40079022

オプション適合表

品番品名LU-1510NLU-1510N-7
40103185AK-147A_エアー式自動押え上げ装置
40103186AK-147B_エアー式自動押え上げ装置
40103187AK-147C_エアー式自動押え上げ装置
40103188AK-147D_エアー式自動押え上げ装置
40103190エアー式タッチバック装置
MAH152010A0H152_吊り定規
MAYBL6B10A0パイピングホルダー_6-10mm
MAYBL6B20A0パイピングホルダー_2-5mm
40166745DLC_全回転釜_LU-1500N Series
40103185AK-147A_エアー式自動押え上げ装置
40103186AK-147B_エアー式自動押え上げ装置
40103187AK-147C_エアー式自動押え上げ装置
40103188AK-147D_エアー式自動押え上げ装置
40103190エアー式タッチバック装置
40166745DLC_全回転釜_LU-1500N Series
40103193DL-26_瞬時交互上下量変換装置
40102727AE-15_下糸残量検知装置_1本針用
GPK750000A0PK-75_立ち作業用ペダル
MAH152010A0H152_吊り定規
MAYBL6B10A0パイピングホルダー_6-10mm
MAYBL6B20A0パイピングホルダー_2-5mm
40166745DLC_全回転釜_LU-1500N Series

ゲージ

LU-1510N-7

ゲージ種別 針板 送り歯
品番 B1109563000 B1109562D00 21349204 21349303 B1613563E00
備考 標準 OP:歯無し 標準 OP OP:溝付き
ゲージ種別 中足 押え足
品番 B14700530A0 D1470241EAA D1470241EA0 21350152 B1525241HA0
備考 標準 OP OP 標準 OP

LU-1510N-7
LU-1510N
LU-1508NS
LU-1508NH

ゲージ種別 中足 外足 中足 外足 中足 外足 中足 外足
OP:パイピング用 inch mm 品番 品番 品番 品番 品番 品番 品番 品番
5/32 4.4 B1478245000 B15302450AC B1478245000 B15312450AC B147424500C B15272450AC 10338309 B1525563SA0
3/16 4.8 B15302450AD B147924500D B15312450AD B147424500D B15272450AD
1/4 6.4 B15302450AF B147924500F B15312450AF B147424500F B15272450AF
5/16 7.9 B15302450AH B147924500H B15312450AH B147424500H B15272450AH
3/8 9.5 B15302450AK - - B147424500K B15272450AK
備考 - バックカット - 歯付 - 歯付
ゲージ種別 中足 外足
OP 品番 備考 品番 備考
MAQ09307000 - MAQ093080A0 歯付、テープ付け用
MAN10452000 - - - -
B147624500A 歯付 B15292450AA 歯付
10325306 - 10325157 -
10326205 B&W向け 10326304 B&W向け
B1470245000 - B15242450A0 -
ゲージ種別 上下送りカム 針板 送り歯
詳細機種 - LU-1510N、LU-1508NS、LU-1508NH
OP 品番 品番 備考 品番
B1840051000 B1109562A00 パイピング用 B1613562A00
21378153 B1109563C00 テープ付け用、最大縫い長さ7mm B1613563C00
