製品概要
製品特長

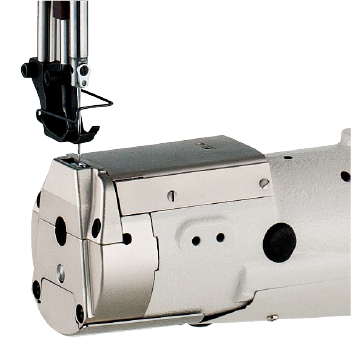

優れた小回り性
スリム化した針板形状ですから、最小φ40mmまでの小物の筒縫いに対応します。家具、カバンはもちろん、財布などの小物もスムーズに縫い上げます。
小物ゲージを標準装備
針板、送り歯は、小回り性に優れた小物用ゲージを装備。カバンや革ケースなどの角部の小回りが容易です。

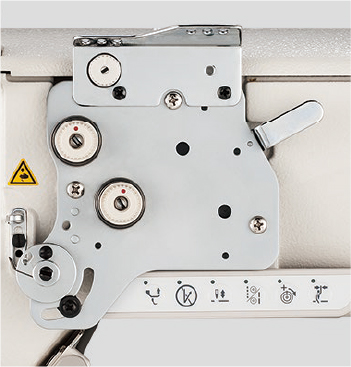

ダブルテンションを標準装備
太糸での高張力縫製に対応したダブルテンション方式を標準装備。

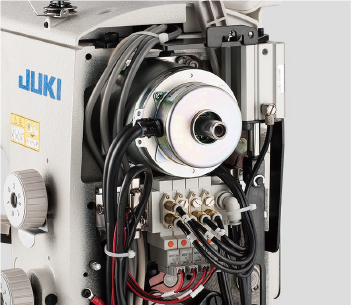

高トルクのダイレクトドライブモーター搭載
厚物素材に対応した高トルクのダイレクトドライブモーターを採用しました。応答性に優れ段部縫製時でも強い貫通力を確保します。
基本機能
広いフトコロ
フトコロが広く、大きな縫製物のとりまわしがラクに行なえます。また、筒物縫製の小回り性は抜群です。
多機能な6連手元スイッチ
6連手元スイッチで1針補正、縫い目長さの切替え、上糸張力の切替えなどがワンタッチで行えます。使用していないスイッチはオプション設定が可能です。
スペック
| 機種名 | LS-2342S | LS-2342S-7-0B | LS-2342H | LS-2342H-7-0B |
|---|---|---|---|---|
| 最高縫い速度 | 2,500sti/min | 2,000sti/min | ||
| 最大縫い目長さ | 9mm（正逆共） | |||
| 縫い目長さダイアル | 1ピッチダイアル | 2ピッチダイアル | 1ピッチダイアル | 2ピッチダイアル |
| 押え上昇量 | 押え上げレバー ： 10mm、自動押え上げ ： 20mm | |||
| 釜 | 全回転水平1.6倍釜（ラッチタイプ） | |||
| 使用針 | シュメッツ134×35 （Nm100～Nm180、標準Nm140） |
シュメッツ134×35 （Nm100～Nm180、標準Nm180） |
||
| 可縫糸番手 | ＃40～＃5 （US：＃33～＃138， Europa：90/3～20/3） |
＃30～＃5 （US：＃46～＃138， Europa：60/3～20/3） |
＃20～＃0 （US：＃69～＃266，Europa：40/3～10/3） |
|
| 可糸切番手 | - | ＃30～＃5 （US：＃46～＃138， Europa：60/3～20/3） |
- | ＃20～＃0 （US：＃69～＃266， Europa：40/3～10/3） |
*sti/minはStitches per Minute（針/分）の略です。
機種表示
ゲージ
LS-2342S-7-0B
LS-2342S
LS-2342H-7-0B
LS-2342H
| ゲージ種別 | エッジガイド | 固定バインダー取付板 | ウェルティング中押え | ウェルティング外押え | 針板 | |
|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
|
| OP | 3/16 | B91013400A0 | B9104340000 | - | 40160713 | 40179290 |
| 1/4 | 21445952 | 40160714 | ||||
| 備考 | - | - | - | - | 小物用、歯付 | |
| ゲージ種別 | 押え足（組） | 送り歯 | 送り足 | 送り足 | 押え中足 | |
|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
|
| OP | 3/16 | 40161454 | 40159233 40163507 |
23043656 | 21445754 | 21445408 |
| 1/4 | ||||||
| 備考 | 左片押え | 小物用 | 左片押え | 左片押え、歯付 | - | |
