製品特長
厚物縫製の幅広い用途に対応する可縫性
針棒ストローク、押え上昇量が大きく、またダブルテンションの採用で太糸、高張力縫製に対応し、厚物縫製の幅広い用途に使用できます。
新型ボックス送り
剛性の高い新型ボックス送りを採用した送り機構が、優れた 送り性能を発揮します。針流れが少なく、目詰まりが減少します。
また下送りの微調整機構を標準装備していますので、縫いズレに対する調整が行えます。縫いズレのない交互上下機構
素材の厚さが変化しても交互 上下量の比率が変化しない機構ですから、段部でも目詰まり が無く、安定した縫いピッチで縫い上げます。
優れた小回り性
スリム化した針板形状ですから、最小φ40mmまでの小物の筒縫いに対応します。鞄、靴はもちろん、財布などの小物もスムーズに縫い上げます。
小物ゲージを標準装備
(LS-1342、LS-1342-7)針板、送り歯は、小回り性に優れた小物用ゲージを装備。鞄や革ケースなどの角部の小回りが容易です。

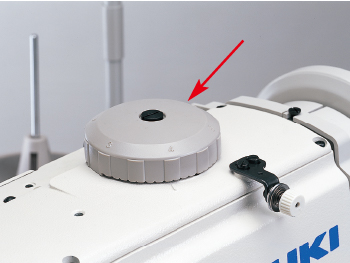

交互上下量の設定・変更が簡単
(LS-1342、LS-1342-7)押え足と上送り足の上下ストローク(交互上下量)は、頭部上面の大型ダイヤルで簡単に変更できます。また、その設定値に基づいて縫い速度が自動調整されますので、常に理想的な縫製条件が維持されます。
瞬時交互上下量変換機能(DL装置)を標準装備(LS-1342-7)
厚い素材や段部などの送りにくい工程では、DLスイッチを押すことにより、瞬時に交互上下量を最大に切り換えることができ、目詰まりのない美しい縫い目が得られます。
手元スイッチ、膝スイッチ付きです。便利なタッチバック装置を標準装備
(LS-1342-7)タッチバックスイッチを軽く押すだけで返し縫いが行えます。

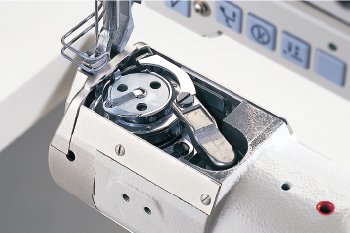

確実な糸切り機構(LS-1342-7)
糸の可切番手は#30~#5まで対応し、剛性の高い糸切り機構が確実に糸切りを行います。カバンなどの縫製工程を幅広くカバーします。
基本機能
優れた操作性、メンテナンス性
- シリンダーベッド先端部の下面は、取り外しが容易なカバー式ですから糸クズなどの掃除が楽に行えます。
- 縫い目長さの設定は送り調節ダイヤルで簡単に行えます。見やすい針元、アーム前面に配置した下糸巻き装置、大型はずみ車(φ160mm)など、操作性が向上しています。
- 膝上げ機構をベッド部にビルトイン、膝上げ圧が軽減し、セットアップ性も向上しています。
- アーム上面が全開になるフルオープントップ。調整作業が簡単に行えます。
- 集中油芯方式の給油機構を採用。面倒な注油の手間を大幅に削減します。(釜部は手差し)
- 上送り機構をアームに内蔵化し、油の飛散を防止しています。
見やすい針元
上糸緩めソレノイドは頭部背面に装着していますので、針元が見やすく、作業性に優れています。
スペック
機種名 | LS-1341 | LS-1342 | LS-1342-7 |
---|---|---|---|
ゲージ仕様 | 標準 | 小物用ゲージ | |
最高縫い速度 | 2,000sti/min | 2,500sti/min(交互上下量2.5mm以下) | |
最大縫い目長さ | 6mm(正逆共) | ||
針棒ストローク | 36mm | ||
押え上昇量 | 手動9mm/膝上げ16mm | ||
天秤 | スライド天秤 | ||
交互上下量 | 2.5~6.5mm | 1.0~6.5mm | |
交互上下ダイヤル | - | 標準装備 | |
瞬時交互上下量変換機能 (DL装置) |
- | オプション* | 標準装備 |
使用釜 | 水平1.6倍釜 | ||
使用針 (出荷時装着番手) |
135×17(Nm160) Nm100~Nm180、(DP×17 #16~24) | ||
使用糸 | #40~#5 | #30~#5 | |
上糸調子器 | ダブルテンション方式 | ||
下送り微調整機構 | 標準装備 | ||
下糸巻き装置 | 頭部内蔵式 | ||
膝上げ装置 | 頭部内蔵式 | ||
安全装置 | 標準装置 | ||
給油方式 | 集中油芯給油(釜部:手差し) | ||
使用油 | JUKIニューデフレックスオイルNo.2(ISO VG32相当) | ||
フトコロ広さ | 255mm | ||
筒部外径 | φ72mm | ||
頭部質量 | 37.5kg | 40kg | |
タッチバック装置 | オプション | 標準装備 | |
エアー圧/ エアー消費量 |
- | 0.5MPa{5kg/㎠}・0.3Nℓ/min | |
電源/消費電力 | - | 単相100V・三相200V/750W |
*タッチバック装置、自動押え上げ装置とセットで使用 ※sti/minはstitches per minute(針/分)の略です。

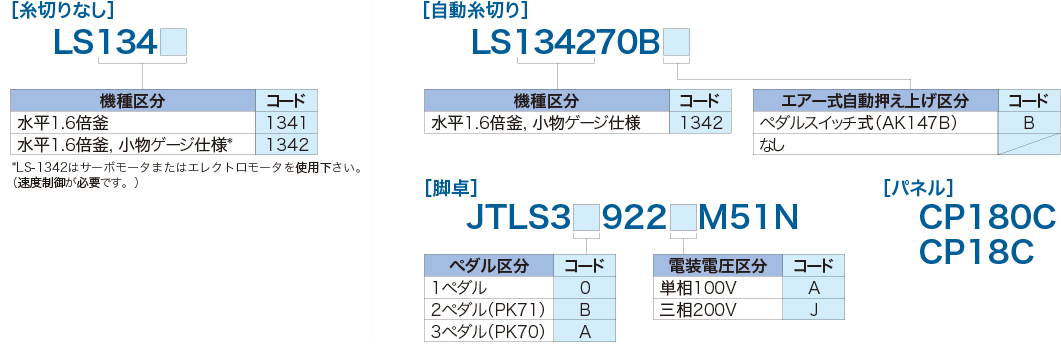

機種表示
ゲージ
LS-1341
ゲージ種別 | エッジガイド | 固定バインダー取付板 | 針板 | 送り歯 | 上送り足 |
---|---|---|---|---|---|
図 | |||||
OP | B91013400A0 | B9104340000 | 21445606 | 21225305 21225008 |
21231006 |
備考 | - | - | 歯付 | - | - |
LS-1342-7
LS-1342
ゲージ種別 | バインダーセット | 針板 | 送り板 | 送り板 | テープガイド |
---|---|---|---|---|---|
図 | |||||
OP | 21434956 | 21427406 | MAQ14302000 | MAQ14303000 | MAQ09206000 |
備考 | *を含む | * バインダー用 | * A | * B | * |
ゲージ種別 | バインダー取付台押えばね | 送り歯 | 上下送りカム | 押え足(組) | 押え足(組) |
---|---|---|---|---|---|
図 | |||||
OP | 21232004 | MAQ14306000 | 21445200 | 21445150 | 21445051 |
備考 | * | * | * バインダー用 | * バインダー用 | * |
ゲージ種別 | 送り歯 | 送り歯 | エッジガイド | 固定バインダー取付板 | 押え中足 |
---|---|---|---|---|---|
図 | |||||
OP | 21225404 | 21445507 | B91013400A0 | B9104340000 | 21445408 |
備考 | バインダー用 | 小物用 | - | - | - |
ゲージ種別 | ウェルティング | ウェルティング外押え | 指ガード | |
---|---|---|---|---|
図 | ||||
OP | 3/16 | - | 21446158 | 23034002 |
1/4 | 21445952 | 21446059 | ||
備考 | OP | OP | - |
