シリンダーベット１本針本縫上下送りミシン

小回り性を重視した細筒シリンダーベット（筒径φ44mm）。
上下送りの利点を生かした高いハンドリング性！

製品特長

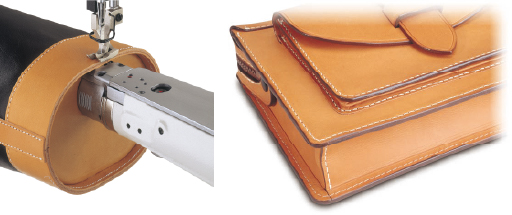

  • 軽快な小回り性で、厚地の小物アイテム縫製に最適

    DSUシリーズは、きついカーブ縫製でもスムースで快適な作業が行えます。
    力強い上下送りにより、厚物素材をスムースに送りこみ、高回転でもピッチムラの無い安定した縫いを実現いたします。

    使用用途

    • 本革および合成皮革素材、ビニールなど、薄物から厚物素材まで、幅広い縫製が可能です。
    • ​ハンドバッグ、ウエストバッグ、カメラケース、財布などの小物縫製や曲縫い、袋縫い、筒縫いなどに適しています。

  • 高い押え上昇量(DSU-142、DSU-144N、DSU-145U)

    押え上昇量は15mmと高く、素材の取り回しも楽に行えます。

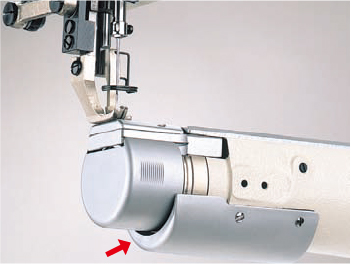

    ※DSU-142にシリンダー下側のカバーはありません。

  • 2倍釜を標準装備(DSU-144N、DSU-144-7、DSU-145U、DSU-145-7)

    下糸巻き量が標準の2倍有ります。ボビンの交換作業を軽減し、作業能率をアップさせます。
    DSU-144Nは＃1までの太糸に対応可能で、高い縫製能力を発揮します。

  • 自動給油(DSU-145U、DSU-145-7)

    釜部への給油を自動で行う、自動給油式の採用で、釜部のメンテナンスの手間を省きます。

スペック

糸切りなし

機種名 DSU-142 DSU-144N DSU-145U
最高縫い速度 2,000sti/min
最大縫い目長さ 5mm（正逆共） 6mm（正逆共）
針棒ストローク 37mm 38mm 37mm
最大押さえ上昇量 手動7mm/膝上げ15mm
天秤 リンク天秤
交互上下量 2～5mm
使用釜 垂直全回転釜 垂直全回転２倍釜
釜給油方式 手差し 自動給油
使用針
(出荷時装着番手)		 DP×17またはDP×5
（#18）#14～#18		 DP×17またはDP×5
（#23）#16～#23		 DP×17
（#21）#14～#22
使用糸 #50～#20 #30～#1 #50～#8
使用油 JUKIニューデフレックスオイルNO.１（ISO VG7相当）
筒径 ø 44mm ø 50mm
フトコロ広さ 270mm
頭部質量 36kg

自動糸切り

機種名 DSU-142-7 DSU-144-7 DSU-145-7
最高縫い速度 2,000sti/min
最大縫い目長さ 5mm（正逆共） 6mm（正逆共）
針棒ストローク 37mm
最大押さえ上昇量 手動6mm/膝上げ13mm
天秤 リンク天秤
交互上下量 2～5mm
使用釜 垂直全回転釜 垂直全回転２倍釜
釜給油方式 手差し 自動給油
使用針
(出荷時装着番手)		 DP×17またはDP×5
（#18）#14～#18		 DP×17またはDP×5
（#21）#14～#21		 DP×17
（#21）#14～#22
使用糸 #50～#20 #50～#8
使用油 JUKIニューデフレックスオイルNO.１（ISO VG7相当）
筒径 ø 44mm ø 50mm
フトコロ広さ 270mm
頭部質量 39kg

*sti/min は、Stitches per Minute（針/分）の略です

機種表示

ゲージ

DSU-142-7
DSU-142

ゲージ種別 針板 針板 針板 針板
図
品番 21203104 21202601 21203203 21203500
備考 針穴2.2Ｘ3.0 針穴2.2Ｘ3.0 3枚歯用 薄物用
OP: DSU-142-7 〇   〇 〇
OP: DSU-142   〇
ゲージ種別 送り歯 送り歯 送り歯 送り歯
図
品番 21206701 21207600 21207204 21207501
備考 極細目 バインダー用 3枚歯用 薄物用
OP: DSU-142-7   〇 〇 〇
OP: DSU-142 〇
ゲージ種別 補助針板（組） 押え足（組） 押え足（組） 押え足（組）
図
品番 21214358 D1525141EAA B152514500A B1526141HA0
備考 - 糸切 - -
OP: DSU-142-7 〇 〇 〇
OP: DSU-142     〇 〇

DSU-144-7

ゲージ種別 針板 針板 針板
図
品番 D1105145E0B D1105145E0T 21291109
備考 OP：D1613145E0Bとセットで使用。 - バインダー用
ゲージ種別 送り歯 送り歯 送り歯
図
品番 D1613145E0A D1613145E0B D1613145E0T
ゲージ種別 押え足（組） 押え足（組）
図
品番 D1525141EAA B152514500A
備考 糸切 OP: B152614500Aとセットで使用。

DSU-144N

ゲージ種別 針板
図
品番 21282108 21282207 21282504 21282702 21282801
ゲージ種別 針板
図
品番 21283007 21283403 21282009 22865000
セット使用部品 - - - 22867006
ゲージ種別 針板_バインダー用
図
品番 21282306 21282405 21283106 21283205 22865109
セット使用部品 - - - - 22867105
ゲージ種別 針板_細糸用 針板_シンガー17mm両送りタイプ 針板台（組） 針板台 上下送りピンメタル
図
品番 21282603 21283304 21286265 21286216 B1631245000
ゲージ種別 送り歯
図
品番 21284104 21284203 21284401 21284500 21284609
ゲージ種別 送り歯 送り歯_細目
図
品番 21284708 21284807 21284906 21285002 21284302
ゲージ種別 糸切押え足（組） 押え足（組） 押え足
図
品番 D1525141EAA B1526141HA0 B152514500A
備考 － － OP: B152614500Aとセットで使用。

DSU-145-7
DSU-145U

ゲージ種別 針板
図
品番 B110514500B D1105145E0B D1105145E0T
ゲージ種別 送り歯
図
品番 B161314500A B161314500B D1613145E0A D1613145E0B D1613145E0T
ゲージ種別 糸切押え足（組） 押え足（組） 押え足
図
品番 D1525141EAA B15251450AT B152514500A
