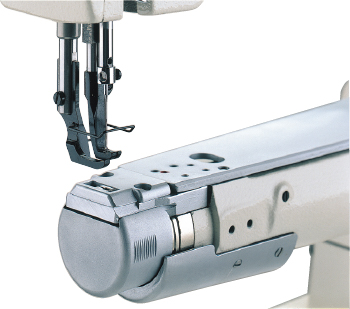

製品特長
幅広い使用用途
本革および合成皮革素材、ビニールなど、薄物から厚物素材まで、幅広い縫製が可能です。

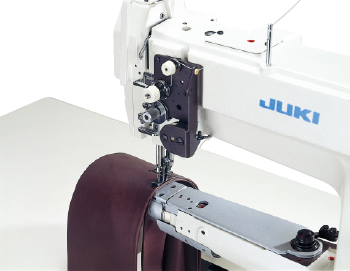

ハンドバッグ、ウエストバッグ、カメラケース、財布などの小物縫製や曲縫い、袋縫い、筒縫い、パイピング工程などに適しています。

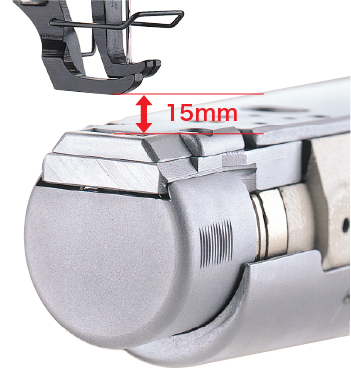

高い押え上昇量
押さえ上昇量は15mmと高く、素材の取り回しも楽に行えます。
※DSC-244にシリンダー下側のカバーはありません。
自動給油タイプ
DSC-245、DSC-245-7釜部への給油を自動で行う、自動給油方式の採用で、釜部メンテナンスの手間を省きます。
2倍釜タイプ
DSC-246、DSC-246-7下糸巻き量が標準の2倍有ります。ボビンの交換作業を軽減し、作業能率をアップさせます。
スペック
糸切りなし
| 機種名 | DSC-244 | DSC-245 | DSC-246 |
|---|---|---|---|
| 最高縫い速度 | 2,200sti/min | ||
| 最大縫い目長さ | 6mm (正逆供) | ||
| 針棒ストローク | 36mm | 38mm | |
| 最大押さえ上昇量 | 膝上げ15mm／手動9mm | ||
| 交互上下量 | 2.3～4.8mm | ||
| 天秤 | リンク天秤 | ||
| 使用釜 | 垂直全回転釜 | 垂直全回転二倍釜 | |
| 釜給油方式 | 手差し | 自動給油 | 手差し |
| 使用針 | DP×17 #18～#21 (標準#18) | DP×17 #14～#22 (標準#21) | |
| 使用糸 | #50～#20 | #50～#8 | |
| フトコロの広さ | 264mm | ||
| 筒径 | ø 46mm | ø 50mm | |
| 頭部質量 | 36kg | ||
*sti/min は、Stitches per Minute（針/分）の略です。
自動糸切り
| 機種名 | DSC-245-7 | DSC-246-7 | ||||
|---|---|---|---|---|---|---|
| 最高縫い速度 | 2,200sti/min | |||||
| 最大縫い目長さ | 6mm (正逆供) | |||||
| 針棒ストローク | 36mm | 38mm | ||||
| 最大押さえ上昇量 | 膝上げ13mm／手動8mm | 膝上げ14mm／手動8mm | ||||
| 交互上下量 | 2.3～4.8mm | |||||
| 天秤 | リンク天秤 | |||||
| 使用釜 | 垂直全回転釜 | 垂直全回転二倍釜 | ||||
| 釜給油方式 | 自動給油 | 手差し | ||||
| 使用針 | DP×17 #18～#21 (標準#18) | DP×17 #14～#22 (標準#21) | ||||
| 使用糸 | #50～#20 | #50～#8 | ||||
| フトコロの広さ | 264mm | |||||
| 筒径 | ø 46mm | ø 50mm | ||||
| 頭部質量 | 39kg | |||||
*sti/min は、Stitches per Minute（針/分）の略です

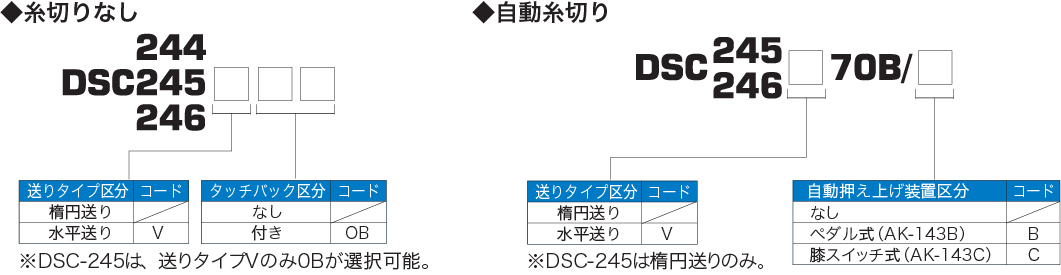

機種表示
ゲージ
DSC-244
DSC-245-7
DSC-245
| ゲージ種別 | 針板 | 送り歯 | 送り歯 | 送り歯 | 送り歯 | 送り歯 |
|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
 |
| 品番 | B110524500C | B161324500A | B161324500B | D1613245E0B | B161324500C | D1613245E00 |
| 備考 | - | 布用 | 細針用 | 細針用 | - | - |
| DSC-244 | 〇 | 〇 | 〇 | - | 〇 | - |
| DSC-245-7,DSC-245 | - | - | - | 〇 | - | 〇 |
| ゲージ種別 | 送り歯 | 送り歯 | 押え足（組） | 押え足（組） | 上足送り |
|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
| 品番 | D1613245E0C | B1613245000 | B15242450AA | B15242450AB | B147024500B |
| DSC-244 | - | 〇 | - | - | - |
| DSC-245-7,DSC-245 | 〇 | - | - | - | - |
DSC-246-7
DSC-246
| ゲージ種別 | 針板 | 送り歯 | 送り歯 | 送り歯 |
|---|---|---|---|---|
| 図 |  |
 |
 |
 |
| 品番 | 21131305 | 21134002 | 21135108 | 21134200 |
| 備考 | 加工用 | 布用 | 細針用 | 細針用 |
| DSC-246-7 | - | 〇 | - | 〇 |
| DSC-246 | 〇 | - | 〇 | - |
| ゲージ種別 | 押え足（組） | 押え足（組） | 押え足（組） | 押え足（組） |
|---|---|---|---|---|
| 図 |  |
 |
|
|
| 品番 | 21138201 | 21138003 | B15242450AA | B15242450AB |
| 備考 | ダイヤカット | 加工用 | - | - |
| DSC-246-7 | - | - | - | - |
| DSC-246 | 〇 | 〇 | 〇 | - |
| ゲージ種別 | 上足送り | 上足送り |
|---|---|---|
| 図 |  |
|
| 品番 | 21139001 | B147024500B |
| 備考 | 加工用 | - |
| DSC-246-7 | - | - |
| DSC-246 | 〇 | - |
