入力機能付き電子サイクルマシン（2色縫い仕様）

2 色縫い縫製が1台で可能!! スポーツシューズ、バッグ、カーシートの飾りステッチや部品付け縫製などに適します。

製品特長

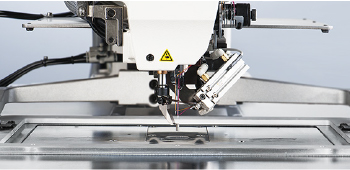

  • 針棒切り替え式の2色縫いが可能

    • 縫製パターン内に針棒切り替えコマンドの設定により、縫製中にコマンド位置で一時停止し、自動で針棒切り替えを行い、2色目（2種類目）の糸にて縫製を再開します。
    • 縫製中の糸の色を操作パネルで確認できるので、間違いを防止できます。

  • 作業時間短縮

    糸の色換えは、ミシンの糸を交換するか、別のミシンへ縫製物の再セットが必要でしたが、一度の縫製物セットで、連続して2色（2種類）の糸で縫製が可能な為、オペレータの作業時間を大幅に短縮することが可能です。また、縫製物の再セットによる、微妙な位置ずれが無いので、縫い品質の向上・安定化になります。

  • 針棒切替え速度が速い

    針棒切替え速度は、世界最高速度ですので、針棒切替え時のサイクルタイムのロスを減少します。



  • 確実な糸保持機構

    上糸の切り替え機能は他社に無い上糸吸引クランプ機構を搭載し、停止針側の糸を縫製針に巻き込まれないようにします。これにより、2本糸の絡みを確実に防止します。また、縫い始めのすっぽ抜け防止にも効果があります。

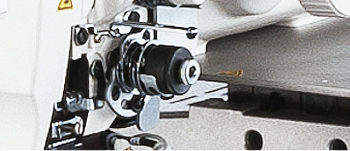

  • 糸押え機構

    停止側の糸を天秤下でクランプする糸押え機構を搭載し、天秤動作による針からの糸抜けを防止します。

  • 安全機構

    ワイパー戻り検知センサを搭載し、上糸切り不良時にはエラーを発生させ、その後の糸絡みを防止します。また、2本の糸それぞれに対して糸の流れを検知する光学式センサ盛り込みましたので、精度の高い糸切れ検知を行うことができます。

基本機能

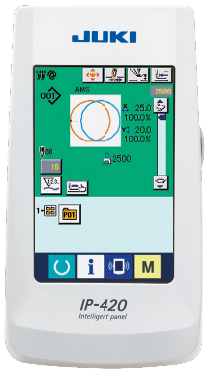

  • 入力機能付き操作パネル IP-420（標準装備）

    IP-420は、使い勝手に定評のあるタッチパネル・ワイド画面を採用した新型の入力機能付き操作パネルです。針元を目視で確認しながら入力・編集作業が可能です。カラー液晶部には、縫い形状・上糸張力・拡大縮小率・速度・針数などの縫製データが一目でわかるように表示されています。

  • USB対応で様々なメディアに対応します。

    データ入出力には、コンパクトフラッシュに加え、USBコネクタを標準装備し、USBメモリー及びカードリーダーなどの使用で、各種メディア（SDカード、スマートメディア、フロッピーディスクなど）の利用が可能になりました。

スペック

機種名 AMS-221ENTS3020
縫製区分 2色縫い
仕様区分 一体外押え
エアー式外押え（上昇量30mm）
最高縫い速度 2,500sti/min*
可縫サイズ 横300mm × 縦200mm
縫い目長さ 0.1～12.7mm（0.05mm単位）
針棒ストローク 41.2mm
中押え上昇量･
ストローク		 上昇量20mm、ストローク：標準4mm（0～10mm）
中押え下位置可変 標準0～3.5mm（最大0～7.0mm）
使用針 DP×17（#18）
適応糸番手 #50～#20
使用釜 半回転倍釜
模様データの記憶 本体メモリー ： 最大500,000針・999パターン（1パターンあたり最大50,000針）
外部記憶メディア ： 最大50,000,000針・999パターン（1パターンあたり最大50,000針）
拡大・縮小方式 縫い目長さ増減方式/針数増減方式、1～400%（0.1%単位）
下糸･縫製カウンター アップ/ダウン方式（0～9,999）
給油方式 セミドライ/釜部：微量給油（タンク式）
使用油 ＪＵＫＩ ニューデフレックスオイル No.2（ISO VG32 相当）
ミシンモーター ＡＣサーボモーター 550 W （ダイレクトドライブ式）
電源／消費電力 単相100 V・三相200 V／450VA
エアー圧・
エアー消費量		 0.6 MPa、2.8 dm3/min（ANR）
機械寸法･質量 幅1,200 mm × 奥行1,000 mm × 高さ1,200 mm（糸立てを含まない）、 210 kg

*AMS-221ENは縫い目長さ4mm以下。
*sti/minはStitches per Minute（針/分）の略です。

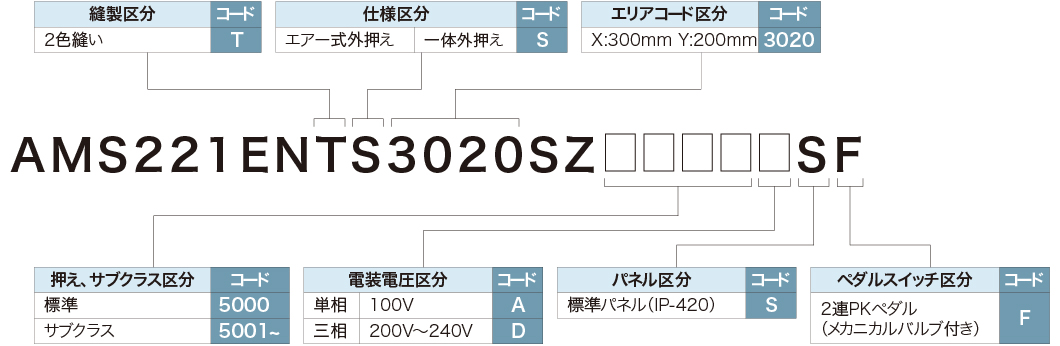

機種表示

ゲージ

AMS-221ENTS3020

縫製区分 標準出荷状態 -
使用針番手 #14~#18 #18~#20
ゲージ種別 図 品番 備考 品番 備考
針穴ガイド B242621000B Φ2.0 B242621000D Φ2.4
中釜押え 14103352 針受け1.3mm 14103352 針受け1.3mm
中釜 40061991 - 40061991 -
中押え 40140277 Φ1.8 40140277 Φ1.8
糸切レバー(小)組 B24152800A0 - B24152800A0 -
