高速電子ベルトループ付けソーイングシステム
縫い調整の「常識」が「感動」に変わる。ミシンの歴史を変える次世代ソーイングシステム。
生産に携わる全ての人に、デジタルソーイングシステムがスマートで新しい価値を提案します。
製品概要
製品特長
NFC対応によるミシンデータ双方向通信機能を搭載
縫製品に合わせたミシン調整データは、市販されているAndroid 端末により非接触で双方向データ通信ができます。これにより、縫製ラインのミシンが一律の設定や状態の確認が簡単にすばやくできるようになり、段取り替えが容易になります。操作パネルにはUSB ポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアップも容易にできます。
縫い諸元が数値管理でき、「品質の安定」「段取り替え時間短縮」ができます。数値化した縫製データはAndroid 端末、USB メモリーなどで外部に取り出しが可能です。
※JUKI Smart APP は Android OS バージョン6.0 推奨。
（バージョン5.0 以上で動作確認済）使用方法は、JUKI の販売店にお問い合わせください。
縫いパターンをワンタッチで選択
6種類の線閂止めパターンを標準装備しています。縫いサイズの変更も簡単ですから、ベルトループ幅に合わせた最適な針数、縫いサイズがスピーディーに使い分けられます。常用パターンをパターンキーに登録しておくと、ワンタッチで呼び出し・変更が可能です。
作業性を重視した頭部デザイン
大きく湾曲した布送り台（押え腕）により、素材のセットが容易です。また、広いフトコロと、ベッド形状がスリムな頭部デザインですから、布の振り回しや連続工程にも優れた作業性を発揮し、ベルトループ付けの生産性を加速します。
基本機能
高い生産性
最高縫い速度3,000sti/min、縫い始め・縫い終りの高速立ち上げ、立ち下げ、糸切り速度および自動押え上げ動作の高速化により、トータルサイクルタイムを短縮します。
優れた作業性、操作性（低振動・低騒音）
- 小型AC サーボモーター直結のダイレクトドライブ頭部（ベルトレス）により、優れた応答性、高い停止精度を実現。高速でも低振動・低騒音の快適な作業環境をつくります。
- 頭部のアーム部に手元プーリーを設置。針落ちの確認が簡単に行えます。
きれいな縫い目
上糸つかみ機構により、縫い始めの安定した糸の結節が得られます。
自動押え上げ機構
- パルスモーター式自動押え上げ機構を標準装備、オペレーターの疲労を軽減します。
- １段ストロークから、位置決めがしやすい２段ストロークにも切り換え可能です。２段ストロークは中間停止の高さを操作パネルから設定できます。
- 押え上昇量は、最大17mm（標準14mm）まで可能です。
縫い始め点の補正が可能
縫い始め点をX、Y方向に移動することができます。押え形状に合わせて縫いパターンの位置を補正することができます。
油汚れを解消
- 先進のドライ化技術により、面部（針棒部・天秤部）を無給油化。製品の油汚れを解消します。
- 釜部にはオイルタンクからきれいな油のみを微量給油します。
環境に優しい省電力化
パルスモーターにエンコーダーを搭載することにより省電力化されます。
アクティブテンション（電子糸調子機構）を標準装備
- 各種縫製条件（糸、布地、縫い速度など）に応じた上糸張力を操作パネル上で設定でき、そのデータを記憶・再現します。
- 縫い始め、縫い途中、縫い終り（止め縫い）各部の上糸張力を個別に設定できます。
- 操作パネルで１針ごとの上糸張力を設定できますので、縫い品質をさらに向上します。
LED手元ライト
LED手元ライトは光量を5段階に調節でき、OFF設定も可能です。オペレーターが作業し易い明るさに設定できますので作業効率が上がります。
スペック
| 機種名 | ベルトループ付けミシン | |||
|---|---|---|---|---|
| LK-1902BN-SS | LK-1902BN-HS | |||
| 仕様 | 標準 | 厚物 | ||
| 最高縫い速度 | 3,000sti/min* | |||
| 可縫サイズ | 縦30mm×横40mm | |||
| 縫い目長さ | 0.1～10mm（0.1mm単位） | |||
| 針棒ストローク | 41.2mm | |||
| 押え上昇量 | 標準14mm（逆転針上げ時17mm） | |||
| 自動押え上げ装置 | 標準装備（パルスモーター式） | |||
| 上糸調子 | アクティブテンション（電子糸調子機構） | |||
| 使用針 (出荷時装着番手) |
DP×5 (#14) | DP×17 (#21) | ||
| 使用釜 | 半回転標準釜 | |||
| 記憶容量 | 最大20,000針 | |||
| 標準パターン数 | 17, 18（ 19, 20, 21, 22＊） ＊出荷時は「呼び出し禁止」としています。 |
|||
| 記憶可能データ数 | 200パターン | |||
| 拡大・縮小機能 | 20～200%（1%単位）、 縫い目長さ増減方式 | |||
| 記憶方式 | 内蔵メモリ | |||
| 布寄せ量 | - | |||
| 下糸カウンター | 標準装備（アップ／ダウン方式） | |||
| 給油方式 | 釜部： 微量給油 | |||
| 使用油 | JUKIニューデフレックスオイル No.2（ISO VG32 相当） | |||
| ミシンモーター | 小型ACサーボモーター（ダイレクトドライブ式） | |||
| 電源／消費電力 | 三相200V／250VA | |||
| 質量 | 頭部（モーター搭載） 42kg、 電装5.1kg | |||
*sti/minはStitches per Minute（針/分）の略です。

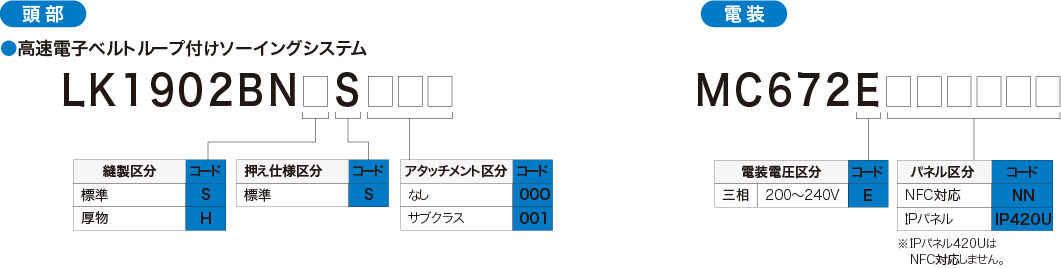

機種表示
ゲージ
LK-1902BN-SS
LK-1902BN-HS
| 押えNo. | 1 | 4 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|
| 布押え足 | 13518659(組) | 13548557(組) | 13548151(組) | 13542451(組) | ||
| 図 |  |
 |
 |
 |
||
| 布押え下板 | 14116107 | 14116305 | 13548003 | 13554803 | 14116602 | |
| 図 |  |
 |
 |
 |
 |
|
| 備考 | - | - | - | - | - | |
| 指ガード | 26224204 | 13548300 | 26224204 | |||
| 縫い仕様 | S | H | S | H | S | |
| S(標準) | LK-1902BN-SS | 頭部標準 | - | OP | - | OP |
| H(厚物) | LK-1902BN-HS | - | OP | - | 頭部標準 | - |
| 押えNo. | 13 | 14 | 15 | 16 | |
|---|---|---|---|---|---|
| 布押え足 | 40021871(右) 40021872(左) |
40021874(右) 40021875(左) |
40021877(右) 40021878(左) |
40021880(右) 40021881(左) |
|
| 図 |  |
 |
 |
 |
|
| 布押え下板 | 40021873 | 40021876 | 40021879 | 40021882 | |
| 図 |  |
 |
 |
 |
|
| 備考 | ギザあり | ギザあり | ギザあり | ギザあり | |
| 指ガード* | 26224204 | ||||
| 縫い仕様 | S | S | S | S | |
| S(標準) | LK-1902BN-SS | OP | OP | OP | OP |
| H(厚物) | LK-1902BN-HS | - | - | - | - |
*押えを交換するときは、各押えにあった指ガードを取り付けてください。
