極厚物用上下差動送りオーバーロック / インターロックミシン

極厚物縫製に最適な機能をフル装備した新鋭マシン！
超ハイリフトタイプの上ルーパー、トラクター押え、粗目の送り歯など、極厚物縫製に最適な機構・部品を装備しています。
ジーンズをはじめ、起毛素材、マット、カーペットなど、各種極厚物縫製に威力を発揮します。

製品特長

  • 極厚物縫製に最適な機能

    • MO-6900J シリーズは、上下の送りがそれぞれ独立して運動する新型送り機構を採用しています。
      大きな送り能力と、強力な食いつき性で極厚素材の縫ズレを解消します。

    • 上下メタル方式の針棒機構や、カートリッジ式オイルフィルター、冷却ファンを標準装備するなど、信頼性、耐久性に優れた機構を採用しています。
    • オペレーターの疲労を軽減する微量押え上げ装置を標準装備、最適バランス設計による低騒音化・低振動化とともに快適な作業が行なえます。
    • 針糸および針先冷却装置は高速縫製の縫トラブルを防止し、縫品質を向上します。
    • 差動マイクロアジャスト機構、送り歯傾きおよび差動比拡大外部調整など、あらゆる素材にベストマッチな調整が簡単に行なえる各種機構を標準装備しています。

スペック

機種名 MO-6904J MO-6914J MO-6916J
縫い形式 １本針オーバーロック縫い ２本針オーバーロック縫い インターロック縫い
縫い目型式（U.S.A） 504 514 516
最高縫い速度 6,000rpm
縫い目長さ 2.5～5mm 2.5～4mm 2.5～5mm
針幅（mm） - 2.6 4.8
かがり幅（mm） 4.8 6.4 4.8, 6.4
下差動比 縮み 1:1.75（最大 1:3.8）
伸ばし 1:0.7（最大 1:0.6）		 縮み 1:2（最大 1:3.8）
​伸ばし 1:0.8（最大 1:0.6）		 縮み 1:1.75（最大 1:3.8）
​伸ばし 1:0.7（最大 1:0.6）
針棒ストローク 28.8mm
針傾斜角度 20°
針棒メタル 上下メタル方式
使用針 DC×5（一部サブクラスを除く）
上送り歯上下運動量（mm） 8.5
上送り歯前後運動量（mm） 2.7～7（各ミシンの仕様により異なります。）
最大押え上昇量 8mm（一部サブクラスを除く）
最大押え圧 63.7N（6.5kgf）
縫い目調節方式 プッシュボタン式
下差動調節方式 レバー式（マイクロアジャスト付き）
上下差動調節方式 レバー式（マイクロアジャスト付き）
頭部質量 29kg
給油方式 自動給油
使用油 JUKI MACHINE OIL 18（ISO VG18相当）
針先冷却装置 標準装備
針糸冷却装置 標準装備
微量押え上げ装置 標準装備

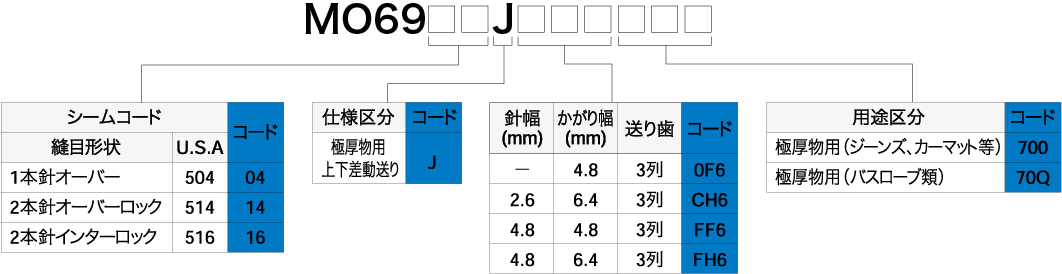

機種表示

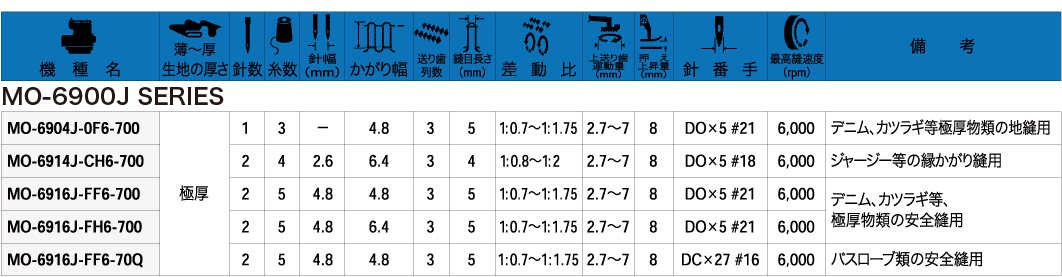

サブクラス

ゲージ

MO-6904J-0F6-700

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 上送り歯 押え(組) 押えヒンジ 押え 針留め
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
4.8 R4300J6FL00 11701604 11651809 11700507 12388807 12022950 11925104 12022901 13255005
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　
ゲージ種別 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受 上ルーパガイド支えゲージ
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8 12384202 12382402 13104104 B411180400E 11566502 12015509 11890001 11545100
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパー腕 上ルーパーガイド支え
図
かがり幅 品番 品番
4.8 13221304 40026021

MO-6914J-CH6-700　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 上送り歯 押え(組) 押えヒンジ 押え 針留め
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
2.6*6.4 R4306J6HJ00 12013306 11651809 12013405 12388906 12012555 11925104 12012506 13255104
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受 上ルーパガイド支えゲージ
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2.6*6.4 12383600 12384202 31200900 B411180400E 11566502 12015509 11890001 11545100
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパー腕 上ルーパーガイド支え
図
かがり幅 品番 品番
2.6*6.4 13221304 40026021

MO-6916J-FF6-700　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 上送り歯 自由押え組 自由押えヒンジ 自由押え 後押え
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
4.8*4.8 R4612J6FL00 12382503 11528502 11528403 12389003 12023255 12024402 12023206 12023305
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 二重環針留 上ルーパー 下ルーパー 二重環ルーパー 針板布屑カバー 上メス 下メス
図
かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8*4.8 13255203 12383501 12384202 12384400 13105507 11565900 11566502
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　
ゲージ種別 針受 針受 針受 移動針受 上ルーパガイド支え
ゲージ		 上ルーパー腕 上ルーパーガイド支え
図
かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8*4.8 12384509 12015400 12015301 11890001 11545100 13221304 40026021

MO-6916J-FH6-700　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 上送り歯 自由押え組 自由押えヒンジ 自由押え 後押え
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
4.8*6.4 R4612J6HL00 12382503 11528502 11528403 12389003 12023255 12024402 12023206 12023305
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 二重環針留 上ルーパー 下ルーパー 二重環ルーパー 針板布屑カバー 上メス 下メス
図
かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8*6.4 13255203 12383501 12384202 12384400 13105507 11565900 11566502
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針受 針受 針受 移動針受 上ルーパガイド支え
ゲージ		 上ルーパー腕 上ルーパーガイド支え
図
かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8*6.4 12384509 12015400 12015301 11890001 11545100 13221304 40026021

MO-6916J-FF6-70Q　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 上送り歯 自由押え組 自由押えヒンジ 自由押え 後押え
図
かがり幅 品番 品番 品番 品番 品番 品番 品番 品番 品番
4.8*4.8 R4612J6FG0A 12382503 40014688 11528403 12389003 12023255 12024402 12023206 12023305
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 二重環針留 上ルーパー 下ルーパー 二重環ルーパー 針板布屑カバー 上メス 下メス
図
かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8*4.8 40012200 11993656 12384202 12384400 13105507 11565900 11566502
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針受 針受 針受 移動針受 上ルーパガイド支え
ゲージ		 上ルーパー腕 上ルーパーガイド支え
図
かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8*4.8 12384509 40014687 12015301 11890001 11545100 13221304 40026021
