極厚物用オーバーロック / インターロックミシン

極厚物縫製に最適な機能をフル装備した新鋭マシン！
超ハイリフトタイプの上ルーパー、トラクター押え、粗目の送り歯など、極厚物縫製に最適な機構・部品を装備しています。
ジーンズをはじめ、起毛素材、マット、カーペットなど、各種極厚物縫製に威力を発揮します。

製品特長

  • 極厚物縫製に最適な機能

    • 縫始めの布の食いつき性、段部の乗り越え性に優れており、スムーズに極厚物縫製が行なえます。

    • 上下メタル方式の針棒機構や、カートリッジ式オイルフィルター、冷却ファンを標準装備するなど、信頼性、耐久性に優れた機構を採用しています。
    • オペレーターの疲労を軽減する微量押え上げ装置を標準装備、最適バランス設計による低騒音化・低振動化とともに快適な作業が行なえます。
    • 針糸および針先冷却装置は高速縫製の縫トラブルを防止し、縫品質を向上します。
    • 差動マイクロアジャスト機構、送り歯傾きおよび差動比拡大外部調整など、あらゆる素材にベストマッチな調整が簡単に行なえる各種機構を標準装備しています。

スペック

機種名 MO-6904G MO-6914G MO-6916G
縫い形式 １本針オーバーロック縫い ２本針オーバーロック縫い インターロック縫い
縫い目型式（U.S.A） 504 514 516
最高縫い速度 6,000rpm
縫い目長さ 2.5～5mm 2.5～4mm 2.5～5mm
針幅（mm） - 2.6 4.8
かがり幅（mm） 4.8, 10.0, 18.0 6.4 4.8, 6.4
差動比 縮み 1:1.75（最大 1:3.8）
伸ばし 1:0.7（最大 1:0.6）		 縮み 1:1.2（最大 1:3.8）
​伸ばし 1:0.8（最大 1:0.6）		 縮み 1:1.75（最大 1:3.8）
​伸ばし 1:0.7（最大 1:0.6）
針棒ストローク 28.8mm
針傾斜角度 20°
針棒メタル 上下メタル方式
使用針 DO×5（一部サブクラスを除く）
最大押え上昇量 8mm（一部サブクラスを除く）
最大押え圧 63.7N（6.5kgf）
縫い目調節方式 プッシュボタン式
差動調節方式 レバー式（マイクロアジャスト付き）
頭部質量 28kg
給油方式 自動給油
使用油 JUKI MACHINE OIL 18（ISO VG18相当）
針先冷却装置 標準装備（一部サブクラスを除く）
針糸冷却装置 標準装備
微量押え上げ装置 標準装備

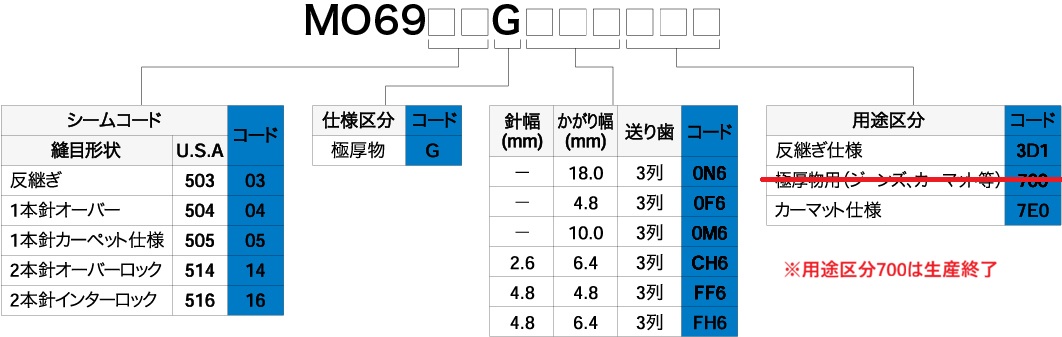

機種表示

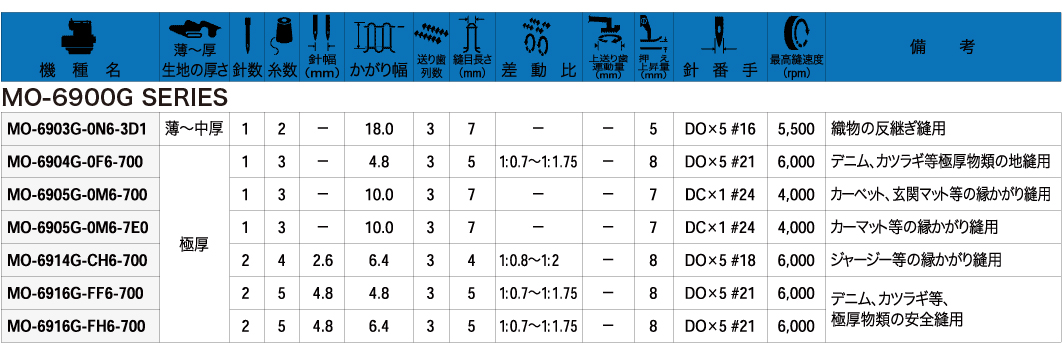

サブクラス

ゲージ

MO-6903G-0N6-3D1

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
18 R4300J6NJ00 12013504 - - 12381554 11651304 12012704 12381505
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
18 13255005 12014817 12384301 12379707 11565900 11566502 12015509 11890001
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
図
針幅*かがり幅 品番 品番 品番
18 12375606 13221205 40026019

MO-6904G-0F6-700

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8 R4300J6FL00 11701604 11651809 11700507 12381752 11651304 11680501 11700408
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8 13255005 12383600 12384202 13104104 11565900 11566502 12015509 11890001
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
図
針幅*かがり幅 品番 品番 品番
4.8 11545100 13221304 40026021

MO-6905G-0M6-700
MO-6905G-0M6-7E0

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
10 R4300J6MQ00 11681004 - - 12381653 11651304 12381604 -
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
10 13255302 12383709 11544905 13105705 11565900 11566502 11681400 11566908
備考 - - - 針冷却ナシ
13105084		 - - - -
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
図
針幅*かがり幅 品番 品番 品番
10 12375606 13221205 40026019

MO-6914G-CH6-700

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2.4＊6.4 R4306J6HJ00 12013306 11651809 12013405 12381158 11651304 12010807 11700101
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2.4＊6.4 13255104 12383600 12384202 31200900 13150503 11566502 12015509 11890001
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
図
針幅*かがり幅 品番 品番 品番
2.4＊6.4 11545100 13221304 40026021

MO-6916G-FF6-700

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 自由押え(組) 自由押えヒンジ 自由押え 後押え
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8＊4.8 R4612J6FL00 12382503 11528502 11528403 12381257 12168407 12381208 12381307
ゲージ種別 二重環針留 上ルーパー 下ルーパー 二重環ルーパー 針板布屑カバー 上メス 下メス
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8＊4.8 13255203 12383501 12384202 12384400 13105507 12004909 11566502
ゲージ種別 針受 針受 針受 移動針受 上ルーパーガイド支え
ゲージ		 上ルーパー腕 上ルーパーガイド支え
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8＊4.8 12015301 12015400 12384509 11890001 11545100 13221304 40026021

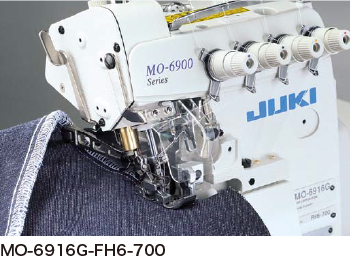

MO-6916G-FH6-700

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 自由押え(組) 自由押えヒンジ 自由押え 後押え
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8＊6.8 R4612J6HL00 12382503 11528502 11528403 12381257 12168407 12381208 12381307
ゲージ種別 二重環針留 上ルーパー 下ルーパー 二重環ルーパー 針板布屑カバー 上メス 下メス
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8＊6.8 13255203 12383501 12384202 12384400 13105507 12004909 11566502
ゲージ種別 針受 針受 針受 移動針受 上ルーパーガイド支え
ゲージ		 上ルーパー腕 上ルーパーガイド支え
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番
4.8＊6.8 12015301 12015400 12384509 11890001 11545100 13221304 40026021
