極高速シリンダーベッドオーバーロックミシン

筒物縫製に最適な新鋭マシン！
MO-6900Cシリーズは、小径シリンダーベッドの採用により、袖口などの筒物の地縫や裾引き工程が楽に行なえます。
下回し縫製が可能ですから、作業性が良く、生産性が大幅に向上します。

製品特長

  • 高速回転での優美な縫品質を実現

    低テンション縫製を可能にする針糸天秤機構やルーパー天秤機構を装備、ソフトで風合いのある優れた縫目を構成します。

  • 操作性に優れた機構

    送り歯傾き調整および差動比拡大の外部調整機構を標準装備していますから、あらゆる素材にベストマッチな調整が簡単に行なえます。
    また、素材対応性に優れ、オペレーターの操作性を高める微量押え上げ機構も標準装備しています。
    縫目長さはミシン前面の押しボタンで簡単に調節できます。

  • さらに高めた信頼性

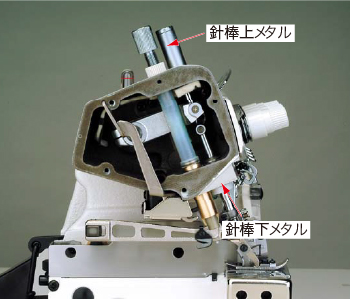

    針棒機構の密閉構造と上下針棒メタル方式の採用で、針棒部の耐久性と信頼性の向上を実現しました。
    また、カートリッジ式オイルフィルターと冷却ファンを標準装備するなど、さらに信頼性の向上をはかりました。

  • 針糸・針先冷却装置を標準装備

    高速時の可縫性を高め、縫トラブルを防止するための針糸および針先冷却装置を標準装備しています。

  • 小径シリンダーベッド

    筒物の地縫や裾引きに最適なシリンダーベッドです。
    当社従来機でお使いのゲージ、装置類はそのままご使用いただけます。
    従って、資源のムダや余分な追加投資が不要です。

スペック

機種名 MO-6904C MO-6914C
縫形式 1本針オーバーロック縫 2本針オーバーロック縫
縫目型式（U.S.A） 504 514
最高縫速度 8,000rpm
縫目長さ 0.8～3.5mm
針幅（mm） - 2.0
かがり幅（ mm） 3.2, 4.0, 4.8 3.2, 4.0
下差動比 縮 み 1:2.3（ 最大 1:4.5）、伸ばし 1:0.8
針棒ストローク 24.5mm
針傾斜角度 20°
針棒メタル 上下メタル方式
使用針 DC×27
最大押え上昇量 7mm 6.5mm
最大押え圧 63.7N（ 6.5kg）
縫目調節方式 プッシュボタン式
差動調節方式 レバー式
頭部質量 24kg
給油方式 自動給油
使用油 JUKI MACHINE OIL 18（ISO VG18相当）
針先冷却装置 標準装備
針糸冷却装置 標準装備
微量押え上げ装置 標準装備

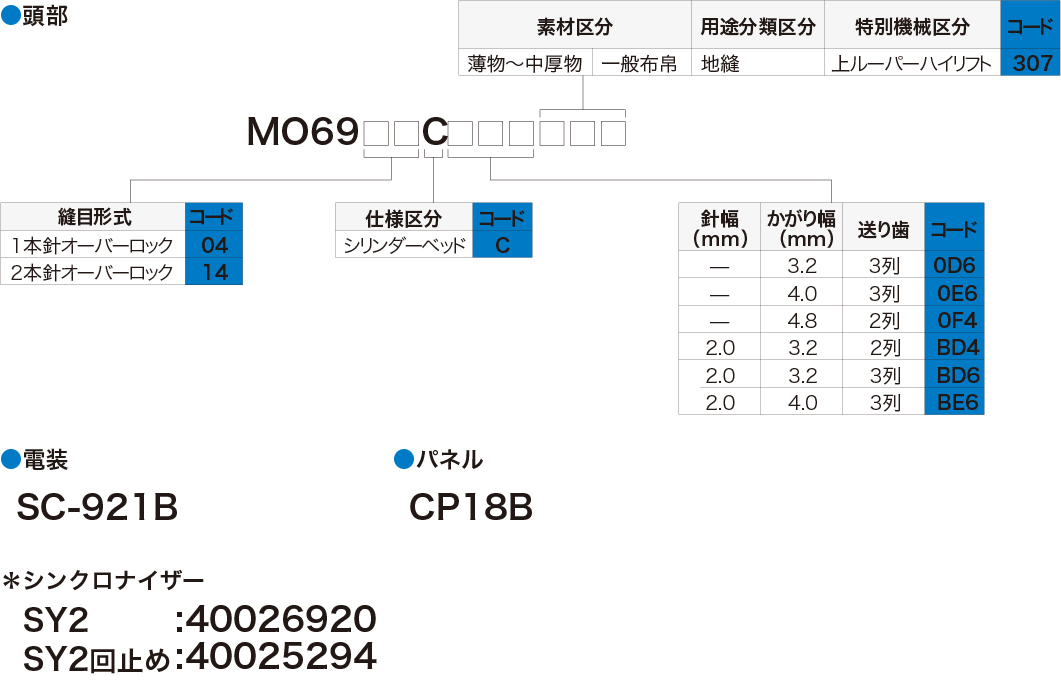

機種表示

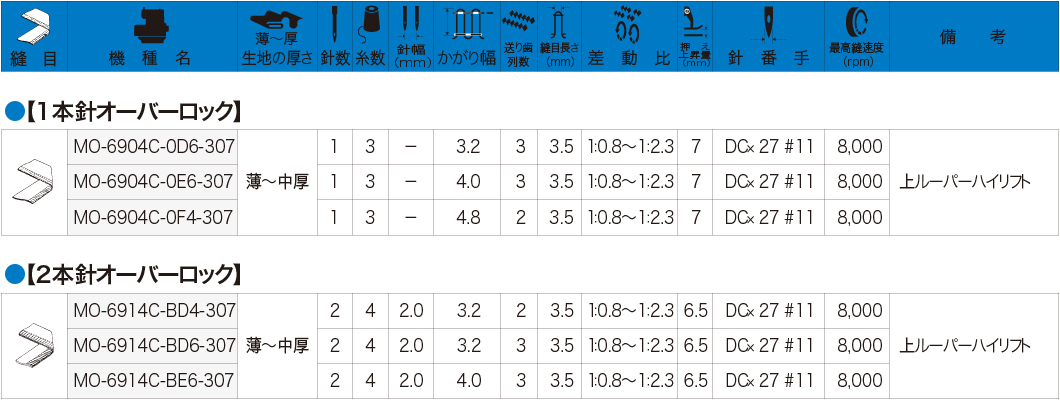

サブクラス

ゲージ

MO-6904C-0D6-307

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
3.2 R4300K6DE00 12235206 12238101 12236709 12230157 11872009 12232104 B1509804C00
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
3.2 13175005 12247102 12240107 12229100 11845807 12220406 12240701 12240602
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
針幅
針幅*かがり幅 品番 品番 品番
3.2 13131909 13289004 40026017

MO-6904C-0E6-307　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.0 R4300K6EE00 12235206 12238101 12236709 12230157 11872009 12232104 B1509804C00
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
図
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.0 13175005 12247102 12240107 12229100 11845807 12220307 12240701 12240602
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
針幅
針幅*かがり幅 品番 品番 品番
4.0 13131909 13289004 40026017

MO-6904C-0F4-307　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8 R4200K6FD00 12235107 12238101 12236600 12230454 11872009 12232104 B1509804C00
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
4.8 13175005 12247102 12240107 12229100 11845807 12220307 12240701 12240602
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
針幅
針幅*かがり幅 品番 品番 品番
4.8 13131909 13289004 40026017

MO-6914C-BD4-307　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2＊3.2 R4205K6DD00 12235107 12238101 12236600 12230256 11872009 12232104 11874203
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2＊3.2 13175203 12247102 12240107 12229100 11845807 12220307 12240701 12240602
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
針幅
針幅*かがり幅 品番 品番 品番
2＊3.2 13131909 13289004 40026017

MO-6914C-BD6-307　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2＊3.2 R4305K6DE00 12235206 12238101 12236709 12230256 11872009 12232104 11874203
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2＊3.2 13175203 12247102 12240107 12229100 11845807 12220307 12240701 12240602
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
針幅
針幅*かがり幅 品番 品番 品番
2＊3.2 13131909 13289004 40026017

MO-6914C-BE6-307　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　

ゲージ種別 針板 主送り歯 補助送り歯 副送り歯 押え(組) 押えヒンジ 押え 糸滑り台
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2*4 R4305K6EE00 12235206 12238101 12236709 12230256 11872009 12232104 11874203
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 針留め 上ルーパー 下ルーパー 針板布屑カバー 上メス 下メス 針受 移動針受
針幅
針幅*かがり幅 品番 品番 品番 品番 品番 品番 品番 品番
2*4 13175203 12247102 12240107 12229100 11845807 12220307 12240701 12240602
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　 　　　　
ゲージ種別 上ルーパーガイド支えゲージ 上ルーパー腕 上ルーパーガイド支え
針幅
針幅*かがり幅 品番 品番 品番
2*4 13131909 13289004 40026017
