フラットベッド型両面飾り偏平縫いミシン

縫い品質を向上させる多くの機構を装備した新型偏平縫いミシンです。
新送り機構、送り前後調整機構、差動マイクロアジャスト機構など縫いに関する多くの機構を装備し、より縫い品質にこだわりました。また、新下糸巻き付き防止機構の標準装備などメンテナンス性の向上も図っています。

製品特長

  • U11基本仕様(ユニバーサルタイプ)

    Tシャツの袖や裾のヘム縫い、スポーツウエア、ニット製品のカバーリング工程等に対応します。前カバーをカットしているので、針元に手を近づけることが可能となりカバーリング工程などの作業効率をアップできます。

  • JUKIのドライ技術が、縫製品を“油汚れ”から守ります

    MF-7500Dシリーズは、MF-7500シリーズの優れた機能に油漏れの要因となる面部機構をドライ化。縫製品の油汚れを解消することで、染み抜き作業や縫い直し作業が大幅に減少し、仕上がり品質が向上します。

基本機能

  • 新送り機構による多種多様な
    縫いの実現縫い品質を向上

    外部からの送り軌跡調整を可能にしました。上下方向、水平方向の送り軌跡を変更でき、縫製素材の対応度がアップします。

  • 送り前後機構縫い品質を向上

    送り前後位置の調整を可能にした事により、ファンデーションなど伸びの大きな製品で発生するイサリやパッカリングなどの対応力がアップしました。

  • 差動マイクロアジャスト機構縫い品質を向上

    素材に応じた最適な差動量を微調整することが可能です。また、差動比は縫い目長さを変更しても一定となります。

  • 微量押え上げ機構縫い品質を向上

    伸びやすい素材や傷つきやすい素材などは、常時押えを浮かしぎみに縫うことで素材のズレやねじれ、傷が軽減され効果的です。

  • 下糸巻き付き防止の改良を施し標準装備簡単メンテナンス機構

    糸切れ時、下糸カムに糸が巻きつく前に装置が作動し、下糸を切断する事で下糸カムへの糸巻き付きを防止します。

  • ゲージ部品は市場流通品がそのまま使用可能簡単メンテナンス機構

    市場で流通している部品(押え、針板、送り歯、針留)と共通化を図りましたので、部品の入手が容易となります。

  • 糸切り装置付きミシン全てにダイレクトドライブモーターを装備

    糸切り装置付きミシン全てでダイレクトドライブ方式を採用しました。立上りが速く、停止精度も高く、優れた応答性を発揮します。Vベルトが無く、ベルトの削りクズの解消にも有効です。ダイレクトにパワーを伝えられるので消費電力の低減にも役立ちます。(当社従来機比で29%削減しています)

スペック

機種名 MF-7500 series MF-7500D series
縫い形式 2本針・3本針・4本針両面飾り縫い
使用針 UY128GAS #9S~#12S(標準 #10S)
押え上昇量 5mm(上飾り付き)、 8mm(上飾りなし)
ピッチ調整 ダイヤル式
差動調整 マイクロアジャスト式
給油方式 自動給油 自動給油(面部:無給油)
使用油 JUKI MACHINE OIL 18(ISO VG18相当)
送り歯傾き調整 標準装備
微量押え上げ 標準装備
針棒ストローク変換機構 標準装備: 出荷時 31mm/厚物対応時 33mm
針先、針糸エスレンタンク 標準装備
カートリッジオイルフィルター 標準装備
電源/消費電力 単相100V ・ 三相200V/500VA (糸切り装置付きミシン)
頭部質量 45kg( デバイスなし)、 53kg( UT35付き)、 58kg( UT37付き)

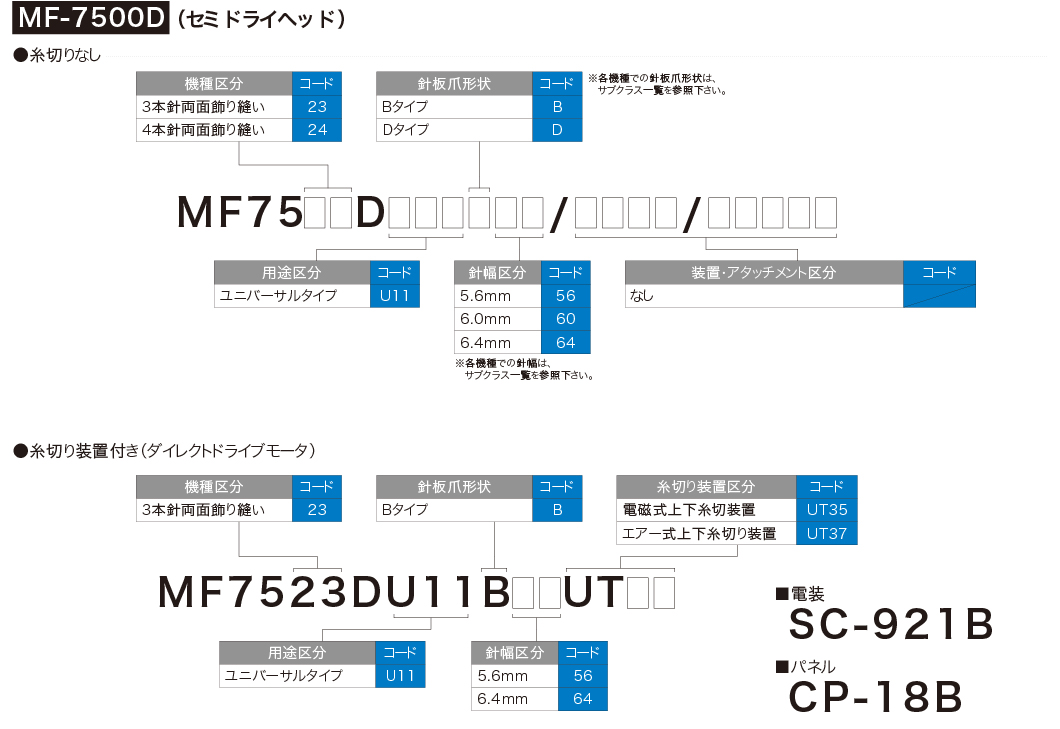

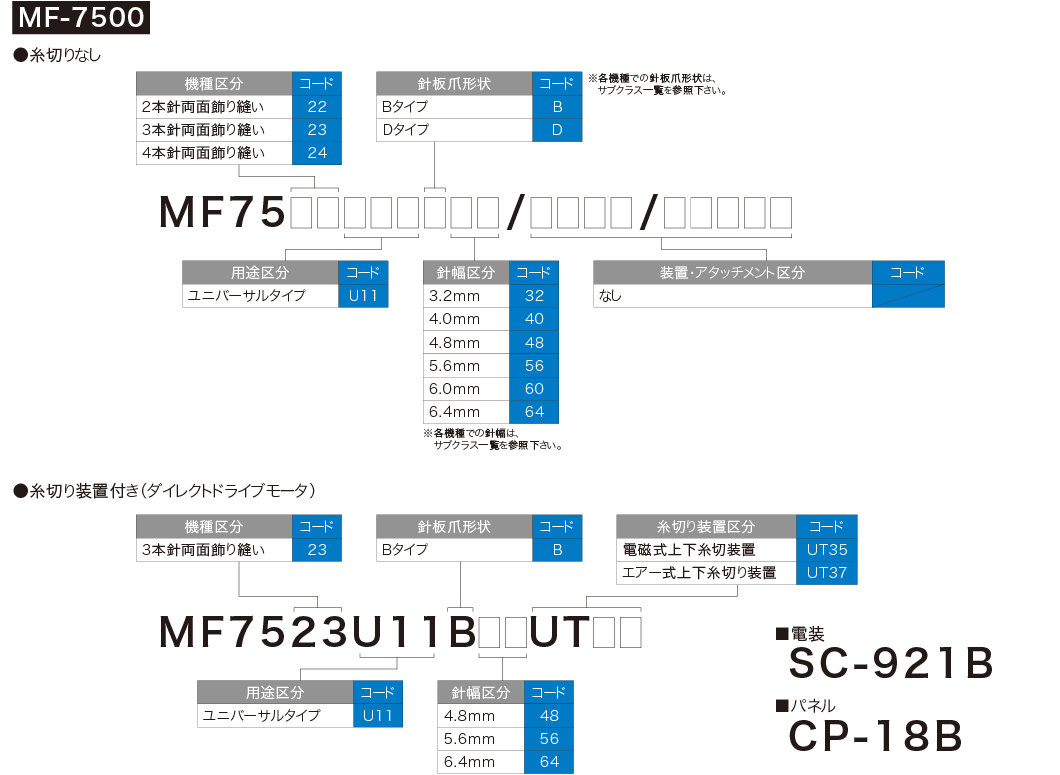

機種表示

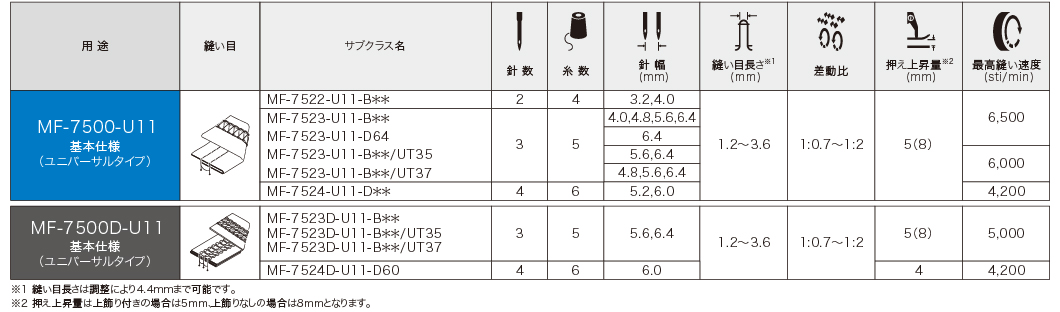

サブクラス

ゲージ

MF-7522-U11

ゲージ種別 針留め 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
1/8 3.2 13350004 B32用 MUY128S1000 B32,B40用 40058587 B32用 40090133 B32用 13354204 B32,B40,B48用 13358304 B32,B40,B48用
5/32 4.0 13350103 B40用 MUY128S1000 B32,B40用 40058706 B40用 40090196 B40用 13354204 B32,B40,B48用 13358304 B32,B40,B48用

MF-7523-U11

ゲージ種別 針留め 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
5/32 4.0 13350103 B40用 MUY128S1000 B32,B40用 40058706 B40用 40090196 B40用 13354204 B32,B40,B48用 13358304 B32,B40,B48用
3/16 4.8 13350202 B48用 MUY128S1000 B48,B56,B64用 40040514 B48用 40090197 B48用 13354204 B32,B40,B48用 13358304 B32,B40,B48用
7/32 5.6 13350301 B56用 MUY128S1000 B48,B56,B64用 40058033 B56用 40082974 B56,B64,JJ用 13353701 B56,B64,JJ用 13357603 B56,B64,JJ用
1/4 6.4 13350400 B64用 MUY128S1000 B48,B56,B64用 40040513 B64用 40082974 B56,B64,JJ用 13353701 B56,B64,JJ用 13357603 B56,B64,JJ用

MF-7523-U11/UT

ゲージ種別 針留め 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
3/16 4.8 13350202 B48用_UT37 MUY128S1000 B48,B56,B64用_UT37 40040514 B48用_UT37 40090197 B48用_UT37 13354204 B32,B40,B48用_UT37 13358304 B32,B40,B48用_UT37
7/32 5.6 13350301 B56用_UT35,37 MUY128S1000 B48,B56,B64用_UT35,37 40058033 B56用_UT35,37 40082974 B56,B64,JJ用_UT35,37 13353701 B56,B64,JJ用_UT35.37 13357603 B56,B64,JJ用_UT35,37
1/4 6.4 13350400 B64用_UT35,37 MUY128S1000 B48,B56,B64用_UT35,37 40040513 B64用_UT35,37 40082974 B56,B64,JJ用_UT35,37 13353701 B56,B64,JJ用_UT35.37 13357603 B56,B64,JJ用_UT35,37

MF-7524-U11

ゲージ種別 針留め ルーパー 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
7/32 5.6 40064217 4本針用 70004681 4本針用 70004684 4本針用 70004682 4本針用 13353701 4本針用 13357603 4本針用
15/64 6.0 40049609 40051448 40049382 40049394 13353701 13357603
1/8 3.2 13350004 3本針飾り縫い用 13337902 3本針飾り縫い用 40058587 3本針飾り縫い用 40090133 3本針飾り縫い用 13354204 3本針飾り縫い用 13358304 3本針飾り縫い用
5/32 4.0 13350103 13337902 40058706 40090196 13354204 13358304
3/16 4.8 13350202 13337902 40040514 40090197 13354204 13358304
7/32 5.6 13350301 13337902 40058033 40082974 13353701 13357603
15/64 6.0 40062039 13337902 40062068 40082974 13353701 13357603
1/4 6.4 13350400 13337902 40040513 40082974 13353701 13357603

MF-7523D-U11

ゲージ種別 針留め 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
7/32 5.6 13350301 B56用 MUY128S1000 B48,B56,B64用 40058033 B56用 40082974 B56,B64,JJ用 13353701 B56,B64,JJ用 13357603 B56,B64,JJ用
1/4 6.4 13350400 MUY128S1000 40040513 B64用 40082974 13353701 13357603

MF-7523D-U11/UT

ゲージ種別 針留め 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
7/32 5.6 13350301 B56用 MUY128S1000 B48,B56,B64用_UT35,37 40058033 B56用_UT35,37 40082974 B48,B56,B64用 13353701 B56,B64,JJ用_UT35.37 13357603 B56,B64,JJ用_UT35,37
1/4 6.4 13350400 B64用 MUY128S1000 40040513 B64用_UT35,37 40082974 13353701 13357603

MF-7524D-U11

ゲージ種別 針留め ルーパー 針板 押え(組) 主送り歯 差動送り歯
針幅 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考 品番 備考
inch mm
13/64 5.2 40064217 4本針用 70004681 4本針用 70004684 4本針用 70004682 4本針用 13353701 4本針用 13357603 4本針用
15/64 6.0 40049609 40051448 40049382 40049394 13353701 13357603
1/8 3.2 13350004 3本針飾り縫い用 13337902 3本針飾り縫い用 40058587 3本針飾り縫い用 40090133 3本針飾り縫い用 13354204 3本針飾り縫い用 13358304 3本針飾り縫い用
5/32 4.0 13350103 13337902 40058706 40090196 13354204 13358304
3/16 4.8 13350202 13337902 40040514 40090197 13354204 13358304
7/32 5.6 13350301 13337902 40058033 40082974 13353701 13357603
15/64 6.0 40062039 13337902 40062068 40082974 13353701 13357603
1/4 6.4 13350400 13337902 40040513 40082974 13353701 13357603
