セミドライヘッド２本針本縫ミシン

LH-3500Aシリーズが更なる進化を遂げました。
ダイレクトドライブ採用、セミドライヘッド、新型糸調子、オイル機構の改良など様々な機能を大幅アップさせた2本針本縫いミシンの最新鋭モデルです。

製品特長

  • ダイレクトドライブ化で省エネ・作業性・貫通力がアップ！

  • 全モデル セミドライヘッドONLY JUKI

    LH-3500Aシリーズは全てのモデルにセミドライヘッドを採用し、面部（針棒部）からの油汚れを防止しています。

  • 時間ロスカット＆オペレーターへのストレスフリー設計

    「大釜仕様」は1.8倍釜を採用。
    太糸縫製時の下糸交換頻度を低減します。

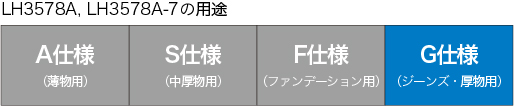

  • 素材に合わせ最適な仕様をご用意

    生産アイテムに合わせて最適な仕様をお選びいただけます。

  • 生産支援機能

    操作パネルCP-18A/CP-180Aに生産支援機能を新しく持たせました。

    生産支援機能には、出来高管理機能、稼動計測機能、下糸カウント機能の３つの機能（６つのモード）があり、それぞれ異なる支援効果があります。必要に応じて機能（モード）を選択できます。
    パラメーター設定作業は、ミシン上部のパネルで行え、段取り変更の作業負荷を軽減することができます。

基本機能

  • 縫い仕様別に最適な糸張力を実現ONLY JUKI

    糸調子器

    G仕様の上糸調子器では、可縫範囲を拡大し、太糸使用時でも安定した縫い締まりが得られます。

    針棒糸案内：丸穴タイプ

    糸締りを必要とする素材を縫製するG仕様には丸穴タイプの針棒糸案内を採用しました。
    さらにG仕様には、ステッチ工程に有効なガイド付き押さえを標準装備しています。

  • 信頼性の高い糸切り機構

    糸さばきの良い直動式糸切り機構を更に改良しました。
    太い糸でも確実に上下糸を切断でき、また、下糸の保持力も向上しています。

  • 素材にやさしい微量押え上げ

    押え上げレバー部の偏芯ピンを調節することにより押えを微量に浮かすことができます。
    毛足のある素材や伸縮性のある素材を縫製する際の素材への負荷を軽減できます。
    ハンドリング性が向上し、素材の風合いを損なうことなく縫製できます。

  • 選べる2つの新方式給油機構ONLY JUKI

    ①エコオイル方式（循環式）

    釜部周辺からアンダーカバーに落ちたオイルは、循環用フィルターでゴミやホコリをろ過され、オイルタンクに戻ります。
    この方式により給油の手間とオイルの使用量が低減されます。

    ②クリーンオイル方式

    釜周辺部からアンダーカバーに落ちたオイルをタンクに戻さず、常にクリーンなオイルのみを釜に供給します。
    ★給油方式は自由に切替え可能です。

スペック

機種名 LH-3578A-G
用途 ジーンズ・厚物
角縫い
(片針停止機構)		 なし
使用釜 水平大釜（1.8倍釜）
給油方式 セミドライ／釜部微量給油（タンク式）
最高縫い速度 3,000 sti/min＊
フトコロサイズ 120mm（高さ）×266mm（フトコロ長さ）×87mm（アゴ部高さ）
送り方式 針送り
最大縫い目長さ 5mm
針棒ストローク 33.4mm
天秤方式 スライド
糸調子器 標準タイプ
糸巻き装置 頭部内蔵式
押え上昇量 7mm（手動）、13mm（膝上げ）
給油方式 エコオイル方式（循環式）、 クリーンオイル方式
オイルタンク容量 280cm3
使用油 JUKI ニューデフレックスオイル No.1（ISO VG7 相当）
使用針 DP×5（#21）
#16～#23
梱包外形寸法 LH-3578A: 718mm（H） × 341mm（W） × 744mm（L）
LH-3578A-7: 768mm（H） × 341mm（W） × 744mm（L）
頭部質量（梱包含） LH-3578A: 48kg
LH-3578A-7: 61kg（AK付き: 63kg）

*sti/min はStitches per Minute（針/分）の略です。

機種表示

ゲージ

LH-3578A-G

ゲージ種別 針留(組) 送り歯 送り歯
図
針幅 品番 品番 品番
Code inch mm
B 1/8 3.2 10147650 B1613512B0H -
C 5/32 4.0 10147759 B1613512C0H -
D 3/16 4.8 10147858 B1613512D0H 40025801
E 7/32 5.6 10147957 B1613512E0H 40025802
F 1/4 6.4 10148054 B1613512F0H 40025803
G 9/32 7.1 10148153 B1613512G0H 40025804
H 5/16 7.9 10148252 B1613512H0H 40025805
K 3/8 9.5 10148351 B1613512K0H 40025806
W 7/16 11.1 10148450 40075311 40025807
L 1/2 12.7 10148559 B1613512L0H 40025808
M 5/8 15.9 10148658 B1613512M0H 40025809
N 3/4 19.1 10148757 B1613512N0H 40025810
P 7/8 22.2 10148856 B1613512P0H 40025811
Q 1 25.4 10148955 B1613512Q0H 40025812
R 1-1/8 28.6 10149052 B1613512R0H 40025813
S 1-1/4 31.8 10149151 B1613512S0H 40025814
T 1-3/8 34.9 10149250 B1613512T0H 40025815
U 1-1/2 38.1 10149359 B1613512U0H 40025816
備考 - - オプション
ゲージ種別 先割自由押え(組) 針板
図
針幅 品番 品番
Code inch mm
B 1/8 3.2 40035896 40072337
C 5/32 4.0 40071909 40072338
D 3/16 4.8 22816557 22625305
E 7/32 5.6 22816656 22625404
F 1/4 6.4 22816755 22625503
G 9/32 7.1 22816854 22625602
H 5/16 7.9 22816953 22625701
K 3/8 9.5 22817050 22625800
W 7/16 11.1 40033941 22625909
L 1/2 12.7 22817159 22626006
M 5/8 15.9 40033945 22626006
N 3/4 19.1 40033947 22626204
P 7/8 22.2 40033949 22626303
Q 1 25.4 40033951 22626402
R 1-1/8 28.6 40033953 22626501
S 1-1/4 31.8 40033955 22626600
T 1-3/8 34.9 40033957 22626709
U 1-1/2 38.1 40033959 22626808
ゲージ種別 滑り板左(組) 滑り板右(組) 滑り板左(組)  滑り板前(組)
図
針幅 品番 品番 品番 品番
Code inch mm
A 3/32 2.4 22601058 22600555 40051633 40042874
B 1/8 3.2 22601058 22600555 40051633 40042874
C 5/32 4.0 22601058 22600555 40051633 40042874
D 3/16 4.8 22601058 22600555 40051633 40042874
E 7/32 5.6 22601058 22600555 40051633 40042874
F 1/4 6.4 22601058 22600555 40051633 40042874
G 9/32 7.1 22601058 22600555 40051633 40042874
H 5/16 7.9 22601058 22600555 40051633 40042874
K 3/8 9.5 22601058 22600555 40051633 40042874
W 7/16 11.1 22601058 22600555 40051633 40042874
L 1/2 12.7 22601157 22600654 40045729 40042874
M 5/8 15.9 22601157 22600654 40045729 40042874
N 3/4 19.1 22601157 22600654 40045729 40042874
P 7/8 22.2 22601256 22600753 40045730 40042874
Q 1 25.4 22601256 22600753 40045730 40042874
R 1-1/8 28.6 22601256 22600753 40045730 40042874
S 1-1/4 31.8 22601355 22600852 40045731 40042874
T 1-3/8 34.9 22601355 22600852 40045731 40042874
U 1-1/2 38.1 22601355 22600852 40045731 40042874
備考 - - オプション -

LH-3578AG-7

ゲージ種別 針留(組) 送り歯 送り歯 先割自由押え(組) スイブルガイド押え(組) 針板
図
針幅 品番 品番 品番 品番 品番 品番
Code inch mm
A 3/32 2.4 10147551 - - - - -
B 1/8 3.2 10147650 40053705 40053705 40035896 - 40035881
C 5/32 4.0 10147759 40071911 - 40071909 - 40025485
D 3/16 4.8 10147858 40035891 40025831 22816557 40095293 40095289
E 7/32 5.6 10147957 40050009 40025832 22816656 - 40025491
F 1/4 6.4 10148054 40035892 40025833 22816755 40094776 40094773
G 9/32 7.1 10148153 40050010 40025834 22816854 - 40025493
H 5/16 7.9 10148252 40050011 40025835 22816953 - 40025494
K 3/8 9.5 10148351 40035893 40025836 22817050 - 40025495
W 7/16 11.1 10148450 - 40025837 40033941 - 40025496
L 1/2 12.7 10148559 40035894 40025838 22817159 - 40025498
M 5/8 15.9 10148658 40071912 40025839 40033945 - 40025499
N 3/4 19.1 10148757 40035895 40025840 40033947 - 40025500
P 7/8 22.2 10148856 40071913 40025841 40033949 - 40025502
Q 1 25.4 10148955 40071914 40025842 40033951 - 40025503
R 1-1/8 28.6 10149052 40071915 40025843 40033953 - 40025504
S 1-1/4 31.8 10149151 40071916 40025844 40033955 - 40025505
T 1-3/8 34.9 10149250 - - - - -
U 1-1/2 38.1 10149359 - - - - -
備考 - - オプション - - -
ゲージ種別 滑り板左(組) 滑り板右(組) 滑り板左(組) 滑り板右(組)
図
針幅 品番 品番 品番 品番
Code inch mm
B 1/8 3.2 40025247 40025235 40051633 40042880
C 5/32 4.0 40025247 40025235 40051633 40042880
D 3/16 4.8 40025247 40025235 40051633 40042880
E 7/32 5.6 40025247 40025235 40051633 40042880
F 1/4 6.4 40025247 40025235 40051633 40042880
G 9/32 7.1 40025247 40025235 40051633 40042880
H 5/16 7.9 40025247 40025235 40051633 40042880
K 3/8 9.5 40025247 40025235 40051633 40042880
W 7/16 11.1 40025247 40025235 40051633 40042880
L 1/2 12.7 40025248 40025236 40045729 40042880
M 5/8 15.9 40025248 40025236 40045729 40042880
N 3/4 19.1 40025248 40025236 40045729 40042880
P 7/8 22.2 40025249 40025239 40045730 40042880
Q 1 25.4 40025249 40025239 40045730 40042880
R 1-1/8 28.6 40025249 40025239 40045730 40042880
S 1-1/4 31.8 40025250 40025240 40045731 40042880
備考 - - オプション -
