製品特長

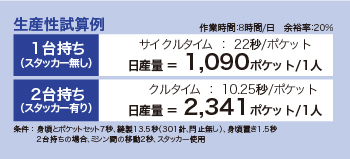

高い生産性
スタッカー・SS46(オプション)の使用で、作業者1人で2台を受け持つことができ、より高い生産性が得られます。
基本機能
優れた縫い品質
AMS221ENシリーズの優れた特長であるアクティブテンション、中押え高さ調節機能により優れた縫い品質を実現します。
操作パネル
操作パネルには大型カラー液晶タッチパネル画面の〈IP-420〉を採用。縫製形状や上糸張力、縫製スピードなどの縫製データを一目で確認することができます。またUSB対応で各種メディアが使用可能です。
省エネ
ミシンの頭部駆動にはエネルギー伝達に優れた小型ACサーボによるダイレクトドライブ方式を、素材を送る押えのX‐Y駆動には、素材の重さ・縫い目長さに合わせて最小の電力でパルスモーターを駆動するエンコーダー制御方式を採用、消費電力を低減しています。
ポケット型
ポケット型は短時間で交換でき、ポケット型自体も価格が安く小ロット生産に対応できます。また、ポケット型はプラスチックブランク(オプション)をお買い求めいただき、ポケット形状に合わせ作成いただけます。

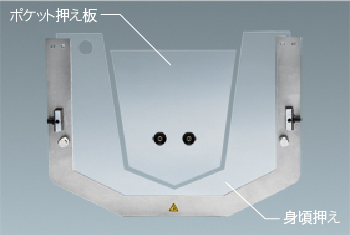

ポケット布のポケット押え板

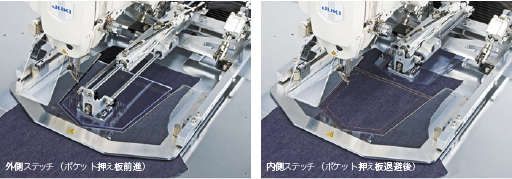

ポケット布のポケット押え板は退避式を採用、2列縫いの内側ステッチに対応できます。また、ポケットサイズに応じてポケット押え板の移動ストロークを調整できますので小~大サイズのポケットまで縫いトラブルの無い縫製が可能です。
※ポケットサイズ毎に針と押え部分の接触を防止するための進入禁止エリアが存在します。
スペック
機種名 | AMS-221EN-HS3020/7200 | ||
---|---|---|---|
縫製区分 | 厚物 | ||
仕様区分 | エアー式押え(ポケット押えタイプ、身頃押え先端上昇量46mm) | ||
最高縫い速度 | 2,000 sti/min* | ||
可縫サイズ | 横246mm × 縦200mm | ||
縫い目長さ | 0.1~12.7mm(0.05mm単位) | ||
上糸調子 | アクティブテンション(電子糸調子機構) | ||
使用針 | DP×17(#19) | ||
使用釜 | 半回転倍釜 | ||
模様データの記憶 | 本体メモリー : 最大500,000針・999パターン(1パターンあたり最大50,000針) 外部記憶メディア : 最大49,950,000針・999パターン(1パターンあたり最大50,000針) |
||
下糸・縫製カウンター | アップ/ダウン方式(0~9,999) | ||
給油方式 | セミドライ / 釜部: 微量給油(タンク式) | ||
ミシンモーター | ACサーボモーター550W( ダイレクトドライブ式) | ||
電源/消費電力 | 三相200V/450VA | ||
エアー圧,消費量 | 0.35~0.4(最大0.55)Mpa、1.8dm3/min(ANR) | ||
機械寸法・質量 | 幅1,200mm × 奥行1,000mm × 高さ1,200mm(糸立てを含めない)、210Kg |
* sti/minはStitches per Minute(針/分)の略です。

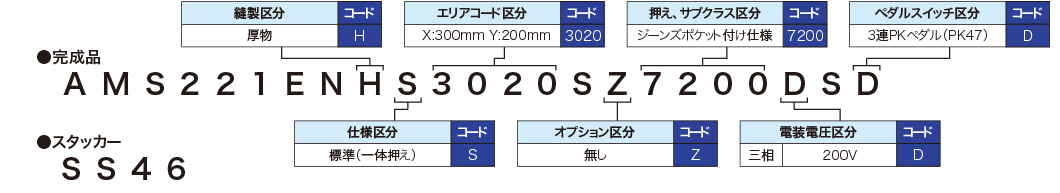

機種表示
ゲージ
AMS-221ENTS3020/7200
縫製区分 | 標準出荷状態 | - | |||
---|---|---|---|---|---|
使用針番手 | #14~#18 | #18~#20 | |||
ゲージ種別 | 図 | 品番 | 備考 | 品番 | 備考 |
針穴ガイド | B242621000B | Φ2.0 | B242621000D | Φ2.4 | |
中釜押え | 14103352 | 針受け1.3mm | 14103352 | 針受け1.3mm | |
中釜 | 40061991 | - | 40061991 | - | |
中押え | 40140277 | Φ1.8 | 40140277 | Φ1.8 | |
糸切レバー(小)組 | B24152800A0 | - | B24152800A0 | - |
