入力機能付き電子サイクルマシン

新技術により「生産性」が向上、地球環境に配慮した「省エネ」を実現。さらに「品質」が磨かれました。
中型縫製エリア仕様です。

製品特長

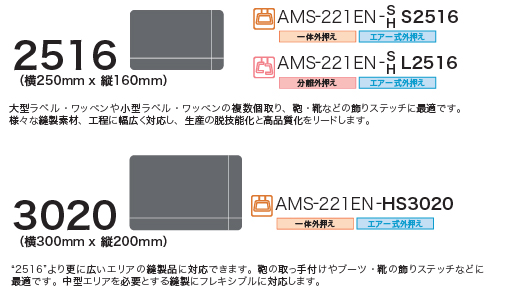

  • 2種類の縫製エリアをご用意中型エリア

基本機能

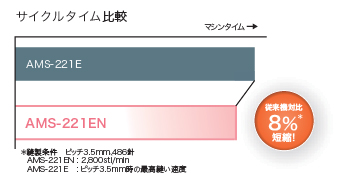

  • サイクルタイムを短縮

    • 業界最速の2,800sti/minを実現しました。縫製開始2針目で、最高縫い速度に到達。縫い終り直前まで維持し、瞬時に減速するので、サイクルタイムを大幅に短縮できます。
    • 糸切りはJUKI独自のパルスモーター制御の糸切り機構を採用し、高速でしかも確実な糸切りが可能です。
    • 上軸ダイレクトドライブ方式の採用により、優れた応答性を発揮します。



  • ピッチ(縫い目長さ)ごとの最高縫い速度をアップ

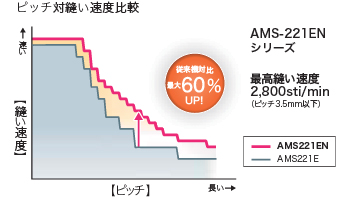

    AMS-221ENはピッチ3.5mmまで最高縫い速度2,800sti/min(業界トップの縫い速度とピッチ)で縫製でき、それ以上のピッチでも従来機と比べ、縫い速度がAMS-210ENで最大90%、221ENで最大60%アップし、サイクルタイムを短縮できます。
    ★縫い速度は、ピッチに合わせ自動制御されます。

  • 消費電力を大幅削減

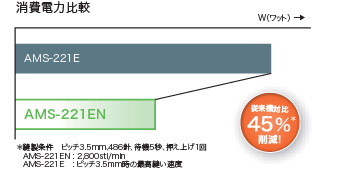

    AMSシリーズは経済性に優れた省電力設計です。ミシンの上軸駆動にはエネルギー伝達に優れた小型ACサーボモーターによるダイレクトドライブ方式を、素材を送る押えのX‐Y駆動には、重さ・縫い目長さに合わせて最小の電力でパルスモーターを駆動するエンコーダー制御方式を採用しましたので、消費電力は当社従来機AMS-221Eと比較して45%削減しております。

  • 縫い品質の向上

    X‐Y駆動パルスモーターのエンコーダー制御により、縫製中の送りの位置の認識ができますので、送りの精度が大幅に向上。高速縫製時や重い素材縫製時の縫い位置ズレが大幅に減少します。

  • セミドライヘッド

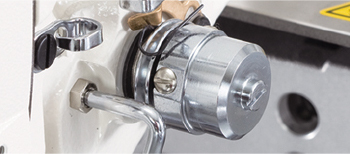

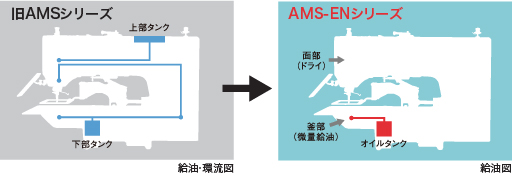

    面部(針棒部・天秤部)はグリス潤滑、釜部はオイルタンクからの微量給油です。縫製品の油汚れが減少します。すでに多くの機種で推進している先進的なドライ化技術で、お客様の製品を油汚れから守ります。

  • プログラム式中押え

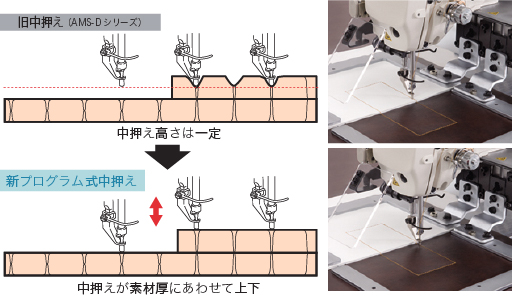

    段部縫製の対応として、縫製途中での中押え下死点高さを、無段階に変更することが可能となりました。(標準0~3.5mm、最大0~7.0mm)中押えが、確実に縫製物を押えることにより、目飛びや糸切れといったトラブルを防止します。また、厚みに合わせた中押え高さを任意に保つことで、縫製品へのキズを防止します。(中押えのストロークは、0~10mmまで変更可能)

  • 2種類の外押え

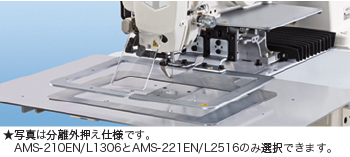

    外押えは一体外押え仕様と分離外押え仕様を用意しています。分離外押え仕様は左右独立して操作でき、セット性に優れた外押えです。外押えの上昇量や上昇・下降の速度調節は左右独立して行えます。

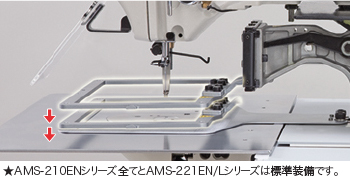

  • 2段ストローク押え

    押えが2段階で下げられ、素材の微妙な位置決めに便利です。停止位置は好みの高さに簡単に設定できます。

  • アクティブテンション

    上糸調子には、ご好評をいただいているアクティブテンションを採用しました。縫製途中でのテンションがピンポイントで変更可能となり、布の厚みに連動させた上糸張力の設定や、縫い方向により変化する糸調子の補正は、容易にパネルから1針毎の入力が可能です。幅広い縫製条件にも上糸調子の再現性がありますので、工程切替え時の段取り時間も削減できます。

  • 多様な素材や縫いに対応

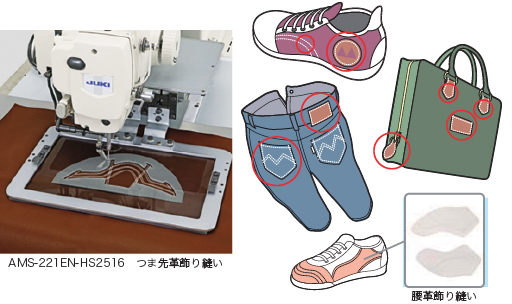

    自由な模様縫いや、パーツ縫い付け・補強縫いなどにご使用できます。用途例として、ラベル・ワッペン・ネーム付け、マジックテープ付け、各種飾り縫い、特殊閂止めなどがあげられます。

  • 入力機能付き操作パネル IP-420(標準装備)

    IP-420は、使い勝手に定評のあるタッチパネル・ワイド画面を採用した新型の入力機能付き操作パネルです。針元を目視で確認しながら入力・編集作業が可能です。カラー液晶部には、縫い形状・上糸張力・拡大縮小率・速度・針数などの縫製データが一目でわかるように表示されています。表示言語は標準で14カ国語に対応しています。

    • キーロックカスタマイズ機能
      キーロック状態を自由に設定することができ、オペレーターにさわらせたくない項目を消すことも可能。
    • 簡易操作モード
      設定項目、画面遷移を限定することで、より使い易くなり、オペレーターの負担が軽減します。



  • ミシン本体の記憶能力を大幅に強化
    USB対応で様々なメディアに対応

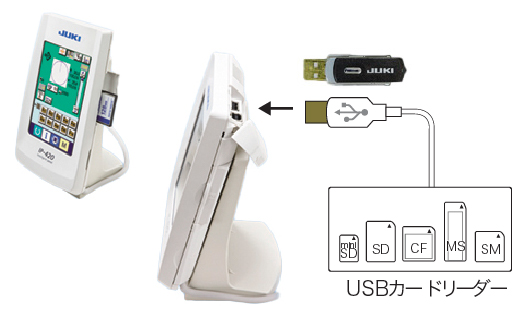

    IP-420で作成した縫製データはミシン本体に記憶ができます。記憶容量は最大500,000針・999パターン(1パターンあたり最大50,000針)まで可能です。また、CFカードに加え、USBコネクタを標準装備し、USBメモリ及びカードリーダーなどの使用により、各種メディア(FD、SM、CF、SDカードなど)へデータの入出力が可能となりました。メディア毎の最大記憶針数は50,000,000針です。

スペック

◎AMS-221EN Series 共通仕様

最高縫い速度 2,800sti/min*
縫い目長さ 0.1~12.7mm(0.05mm単位)
針棒ストローク 41.2mm
中押え上昇量・
ストローク
上昇量20mm、ストローク:標準4mm(0~10mm)
中押え下位置可変 標準0~3.5mm(最大0~7.0mm)
上糸調子 アクティブテンション(電子糸調子機構)
使用釜 半回転倍釜
模様データの記憶 本体メモリー:最大500,000針・999パターン(1パターンあたり最大50,000針)
外部記憶メディア:最大50,000,000針・999パターン(1パターンあたり最大50,000針)
拡大・縮小方式 縫い目長さ増減方式/針数増減方式、1~400%(0.1%単位)
下糸・縫製カウンター アップ/ダウン方式(0~9,999)
給油方式 セミドライ/釜部:微量給油(タンク式)
使用油 JUKI ニューデフレックスオイル No.2(ISO VG32 相当)
ミシンモーター ACサーボモーター 550W( ダイレクトドライブ式)
電源/消費電力 単相100V・三相200V/450VA

* AMS-221ENは縫い目長さ3.5mm以下。
* sti/minはStitches per Minute(針/分)の略です。



機種名 AMS-221EN-SS2516 AMS-221EN-HS2516 AMS-221EN-SL2516 AMS-221EN-HL2516
可縫サイズ 横250mm × 縦160mm
仕様区分 一体外押え 分離外押え
エアー式外押え(上昇量30mm)
縫製区分 薄物~中厚物 中厚物~厚物 薄物~中厚物 中厚物~厚物
使用針 DP×5(#14) DP×17(#18) DP×5(#14) DP×17(#18)
適応糸番手 #80~#20 #50~#2 #80~#20 #50~#2
エアー圧・
エアー消費量
0.5~0.55(最大0.55)MPa、1.8dm3/min(ANR)
機械寸法・質量 幅1,200mm× 奥行1000mm× 高さ1,200mm(糸立てを含まない)、197kg





機種名 AMS-221EN-HS3020
可縫サイズ 横300mm × 縦200mm
仕様区分 一体外押え
エアー式外押え(上昇量30mm)
縫製区分 中厚物~厚物
使用針 DP×17(#18)
適応糸番手 #50~#2
エアー圧・
エアー消費量
0.35~0.4(最大0.55)MPa、1.8dm3/min(ANR)
機械寸法・質量 幅1,200mm× 奥行1000mm× 高さ1,200mm(糸立てを含まない)、207kg



機種表示

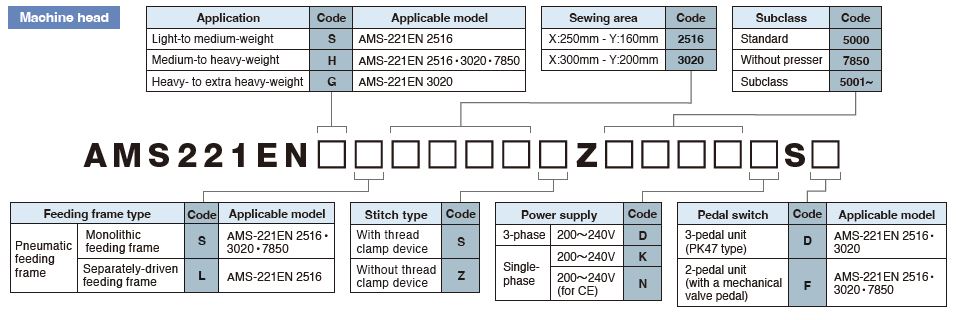

オプション・消耗品

  • オプション

    横払いワイパー組 40035867

    縫製品や縫製条件により横払い式ワイパーも用意しております。

    横払いワイパー中継ケーブル組 40036668

    縫製品や縫製条件により横払い式ワイパーも用意しております。

    ニ-ドルク-ラ-組 40092717

    エアーを針に吹き付け、熱による糸切れを防止します。
    210EN:S仕様(モーター式外押え)はAMS-210ENエアーセットが必要です。
    横払いワイパーを使用される際は、品番40035692をご注文下さい。
    221EN:横払いワイパーを使用される際は、品番40035692をご注文下さい。

    ニ-ドルク-ラ-組(横払いワイパー用) 40035692

    エアーを針に吹き付け、熱による糸切れを防止します。
    210EN:S仕様(モーター式外押え)はAMS-210ENエアーセットが必要です。

    2516用 カセット押え組 B25822210A0

    オーバーラップ作業が可能な上下板挟み込み方式の外押えです。

    2516用 カセット押え固定板組 40052328

    オーバーラップ作業が可能な上下板挟み込み方式の外押えです。

    3020用 カセット押え組 40053777

    オーバーラップ作業が可能な上下板挟み込み方式の外押えです。

    3020用 カセット押え固定板組 40053782

    オーバーラップ作業が可能な上下板挟み込み方式の外押えです。

    ワンタッチクランプ 40052330

    工具を使わずに、外押えと下板の交換がワンタッチで行えます。
    ワンタッチクランプはエリアコード2516専用です。

    バ-コードリ-ダ- 40089238

    外押えとプログラムが異なる事故を防止する為に、バーコードを読み取ることにより、外押えに対応したプログラムを自動的に呼び出すことができます。

    DLC_半回転釜_H仕様 40162193

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:AMS-210/221/224EN 標準品番:40061991
    対応機種:LK-1910HS,HA※ 標準品番:B1818210D0B
    対応機種:LK-1920HS,HA※ 標準品番:B1818210D0B
    対応機種:LK-1930HS,HA※ 標準品番:B1818210D0B
    対応機種:MOL-254※ 標準品番:B1818210D0B
    ※ドライバーも同時交換

    パーツキット_AMS-210/221/224EN 40181177

    AMS-210/221/224EN用の消耗品をキットにしました。

    ポロシャツ1枚前立て装置_フルオプション 72005200

    ポロシャツ前立て付け工程をフルオート化します。前立て付け一連の工程が21秒/着で行い、一般汎用機に比べ4.7倍の生産性を実現します。

オプション適合表

品番品名AMS-221EN-SS2516AMS-221EN-HS2516AMS-221EN-SL2516AMS-221EN-HL2516AMS-221EN-HS3020
40035867横払いワイパー組
40036668横払いワイパー中継ケーブル組
40092717ニ-ドルク-ラ-組
40035692ニ-ドルク-ラ-組(横払いワイパー用)
B25822210A02516用 カセット押え組
400523282516用 カセット押え固定板組
400537773020用 カセット押え組
400537823020用 カセット押え固定板組
40052330ワンタッチクランプ
40089238バ-コードリ-ダ-
40162193DLC_半回転釜_H仕様
40181177パーツキット_AMS-210/221/224EN
72005200ポロシャツ1枚前立て装置_フルオプション

消耗品

NoParts NumberDescriptionBase QtyAnnual Recommend QtyRemarks
140014964SHUTTLE 12
2B1828210DAABOBBIN CASE ASM14
3B2107210D00WIPER11
4B242621000DNEEDLE HOLE GUIDE D=2.411
540013640JUKI GREASE B TUBE11
640014963SHUTTLE DRIVER ASM.12
740014965SHUTTLE (H)12
840023632INTERMEDIATE PRESSER A11
9B242621000ANEEDLE HOLE GUIDE D=1.611
10SM8030412TPSCREW11
1140089367CRANK_ROD_ALL_ASM11

ゲージ

AMS-221EN-SS2516
AMS-221EN-HS2516
AMS-221EN-SL2516
AMS-221EN-HL2516
AMS-221EN-HS3020

ゲージ種別 針穴ガイド 中釜押え 中釜 中押え 第二糸調子組 糸切レバー(小)組 針棒糸案内
用途 適用
機種
使用針 品番 備考 品番 備考 品番 品番 備考(ΦA×ΦB×H×L) 品番 品番 品番 備考
メリヤス(OP) SS2516
SL2516
#9~
#11
B242621000C Φ1.6 14103352 針受け1.3mm 40014964 B1601210D0E φ1.6×φ2.6×5.7×37.0(OP) 40010508 24152800A0 B1405210000 二つ穴
薄物~中厚(S仕様) #11~
#14*1
B242621000A Φ1.6 14103352 針受け1.3mm 40014964 40023632 φ2.2×φ3.6×5.7×38.5 40010508 24152800A0 B1405210000 二つ穴
中厚~厚物(H仕様) HS2516
HL2516
HS3020
#14~
#18*2
B242621000B Φ2.0 14103352 針受け1.3mm 40061991 40023632
B1601210D0FA
φ2.2×φ3.6×5.7×38.5
φ2.2×φ3.6×8.7×41.5(OP)
40029411 24152800A0 40026884 一つ穴
厚物(OP) #18~
#25
B242621000D
B242621000F
Φ2.4
Φ3.0
14103352 針受け1.3mm 40061991 B1601210D0BA
B1601210D0CA
φ2.7×φ4.1×5.7×38.5(OP)
φ3.5×φ5.5×5.7×38.5
40029411 24152800A0 40026884 一つ穴
14103659 針受け1.7mm
極厚物(OP) B242621000G Φ3.0(ザグリ付) 14103659 針受け1.7mm 40061991 B1601210D0BA
B1601210D0CA
φ2.7×φ4.1×5.7×38.5
φ3.5×φ5.5×5.7×38.5
40029411 24152800A0 40026884 一つ穴
B242621000F Φ3.0
厚物目飛び対策用(OP) B242621000H Φ3.0(偏心) 一つ穴
大手番のMR針などを使用の場合 - B242621000G Φ3.0(ザグリ付) B1817210DAD 針受け1.9mm 40061991 B1601210D0CA φ3.5×φ5.5×5.7×38.5 40029411 24152800A0 40026884 一つ穴

S仕様:適応糸番手#80~#20、H仕様:適応糸番手#50~#2
*1 標準装着針(DP×5 #14)
*2 標準装着針(DP×17 #18)
