入力機能付き電子サイクルマシン

新技術により「生産性」が向上、地球環境に配慮した「省エネ」を実現。さらに「品質」が磨かれました。
小型縫製エリア仕様です。

製品特長

  • 3種類の縫製エリアをご用意小型エリア

  • スライド天秤仕様:AMS-210EN-HL1306/7300

    スライド天秤仕様は、より太糸での糸締りを向上します。厚物専用に再設計された当社独自のアクティブテンションと厚物縫製に適したスライド天秤機構により、当社標準機の1.5倍の最高張力が得られるようになりました。シートベルト縫製をはじめ、コンテナベルト、鞄など厚物縫製全般に、縫い品質糸締りの向上がはかれます。

基本機能

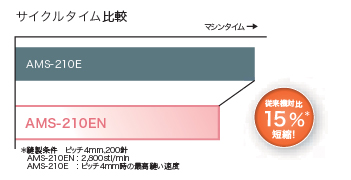

  • サイクルタイムを短縮

    • 業界最速の2,800sti/minを実現しました。縫製開始2針目で、最高縫い速度に到達。縫い終り直前まで維持し、瞬時に減速するので、サイクルタイムを大幅に短縮できます。
    • 糸切りはJUKI独自のパルスモーター制御の糸切り機構を採用し、高速でしかも確実な糸切りが可能です。
    • 上軸ダイレクトドライブ方式の採用により、優れた応答性を発揮します。

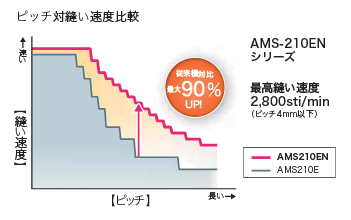

  • ピッチ(縫い目長さ)ごとの最高縫い速度をアップ

    AMS-210ENはピッチ4mmまで最高縫い速度2,800sti/min(業界トップの縫い速度とピッチ)で縫製でき、それ以上のピッチでも従来機と比べ、縫い速度がAMS-210ENで最大90%、221ENで最大60%アップし、サイクルタイムを短縮できます。
    ★縫い速度は、ピッチに合わせ自動制御されます。

  • 消費電力を大幅削減

    AMSシリーズは経済性に優れた省電力設計です。ミシンの上軸駆動にはエネルギー伝達に優れた小型ACサーボモーターによるダイレクトドライブ方式を、素材を送る押えのX‐Y駆動には、重さ・縫い目長さに合わせて最小の電力でパルスモーターを駆動するエンコーダー制御方式を採用しましたので、消費電力は当社従来機AMS-210Eと比較して30%削減しております。

  • 縫い品質の向上

    X‐Y駆動パルスモーターのエンコーダー制御により、縫製中の送りの位置の認識ができますので、送りの精度が大幅に向上。高速縫製時や重い素材縫製時の縫い位置ズレが大幅に減少します。

  • セミドライヘッド

    面部(針棒部・天秤部)はグリス潤滑、釜部はオイルタンクからの微量給油です。縫製品の油汚れが減少します。すでに多くの機種で推進している先進的なドライ化技術で、お客様の製品を油汚れから守ります。

  • プログラム式中押え

    段部縫製の対応として、縫製途中での中押え下死点高さを、無段階に変更することが可能となりました。(標準0~3.5mm、最大0~7.0mm)中押えが、確実に縫製物を押えることにより、目飛びや糸切れといったトラブルを防止します。また、厚みに合わせた中押え高さを任意に保つことで、縫製品へのキズを防止します。(中押えのストロークは、0~10mmまで変更可能)

  • 2種類の外押え

    外押えは一体外押え仕様と分離外押え仕様を用意しています。分離外押え仕様は左右独立して操作でき、セット性に優れた外押えです。外押えの上昇量や上昇・下降の速度調節は左右独立して行えます。

  • 2段ストローク押え

    押えが2段階で下げられ、素材の微妙な位置決めに便利です。停止位置は好みの高さに簡単に設定できます。

  • アクティブテンション

    上糸調子には、ご好評をいただいているアクティブテンションを採用しました。縫製途中でのテンションがピンポイントで変更可能となり、布の厚みに連動させた上糸張力の設定や、縫い方向により変化する糸調子の補正は、容易にパネルから1針毎の入力が可能です。幅広い縫製条件にも上糸調子の再現性がありますので、工程切替え時の段取り時間も削減できます。

  • 多様な素材や縫いに対応

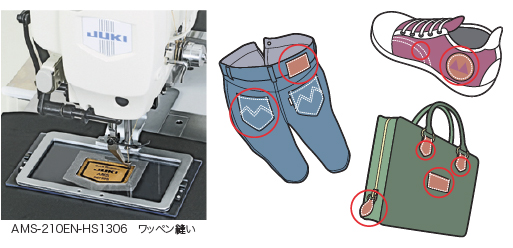

    自由な模様縫いや、パーツ縫い付け・補強縫いなどにご使用できます。用途例として、ラベル・ワッペン・ネーム付け、マジックテープ付け、各種飾り縫い、特殊閂止めなどがあげられます。

  • 入力機能付き操作パネル IP-420(標準装備)

    IP-420は、使い勝手に定評のあるタッチパネル・ワイド画面を採用した新型の入力機能付き操作パネルです。針元を目視で確認しながら入力・編集作業が可能です。カラー液晶部には、縫い形状・上糸張力・拡大縮小率・速度・針数などの縫製データが一目でわかるように表示されています。表示言語は標準で14カ国語に対応しています。

    • キーロックカスタマイズ機能
      キーロック状態を自由に設定することができ、オペレーターにさわらせたくない項目を消すことも可能。
    • 簡易操作モード
      設定項目、画面遷移を限定することで、より使い易くなり、オペレーターの負担が軽減します。

  • ミシン本体の記憶能力を大幅に強化。
    USB対応で様々なメディアに対応します。

    IP-420で作成した縫製データはミシン本体に記憶ができます。記憶容量は最大500,000針・999パターン(1パターンあたり最大50,000針)まで可能です。また、CFカードに加え、USBコネクタを標準装備し、USBメモリ及びカードリーダーなどの使用により、各種メディア(FD、SM、CF、SDカードなど)へデータの入出力が可能となりました。メディア毎の最大記憶針数は50,000,000針です。

スペック

◎AMS-210EN Series 共通仕様
(スライド天秤仕様AMS-210EN-HL1306/7300は含みません。)

最高縫い速度 2,800sti/min*
縫い目長さ 0.1~12.7mm(0.05mm単位)
針棒ストローク 41.2mm
中押え上昇量・
ストローク
上昇量20mm、ストローク:標準4mm(0~10mm)
中押え下位置可変 標準0~3.5mm(最大0~7.0mm)
上糸調子 アクティブテンション(電子糸調子機構)
使用釜 半回転倍釜
模様データの記憶 本体メモリー:最大500,000針・999パターン(1パターンあたり最大50,000針)
外部記憶メディア:最大50,000,000針・999パターン(1パターンあたり最大50,000針)
拡大・縮小方式 縫い目長さ増減方式/針数増減方式、1~400%(0.1%単位)
下糸・縫製カウンター アップ/ダウン方式(0~9,999)
給油方式 セミドライ/釜部:微量給油(タンク式)
使用油 JUKI ニューデフレックスオイル No.2(ISO VG32 相当)
ミシンモーター ACサーボモーター 550W( ダイレクトドライブ式)
電源/消費電力 単相100V・三相200V/450VA

* AMS-210ENは縫い目長さ4mm以下。
* sti/minはStitches per Minute(針/分)の略です。

機種名 MS-210EN-SS1306 AMS-210EN-HS1306 AMS-210EN-SL1306 AMS-210EN-HL1306
可縫サイズ 横130mm×縦60mm
仕様区分 一体外押え 分離外押え
モーター式外押え(上昇量25mm) エアー式外押え(上昇量30mm)
縫製区分 薄物~中厚物 中厚物~厚物 薄物~中厚物 中厚物~厚物
使用針 DP×5(#14) DP×17(#18) DP×5(#14) DP×17(#18)
適応糸番手 #80~#30 #50~#2 #80~#30 #50~#2
エアー圧・
エアー消費量
- 0.35~0.4(最大0.55)MPa、1.8dm3/min(ANR)
機械寸法・質量 幅1,200mm×奥行710mm×高さ1,200mm(糸立てを含まない)、頭部69kg、電装16.5kg



機種名 AMS-210EN-SS1510 AMS-210EN-HS1510 AMS-210EN-SL1510 AMS-210EN-HL1510
可縫サイズ 横150mm×縦100mm
仕様区分 一体外押え
モーター式外押え(上昇量25mm) エアー式外押え(上昇量30mm)
縫製区分 薄物~中厚物 中厚物~厚物 薄物~中厚物 中厚物~厚物
使用針 DP×5(#14) DP×17(#18) DP×5(#14) DP×17(#18)
適応糸番手 #80~#30 #50~#2 #80~#30 #50~#2
エアー圧・
エアー消費量
- 0.35~0.4(最大0.55)MPa、1.8dm3/min(ANR)
機械寸法・質量 幅1,200mm×奥行770mm×高さ1,200mm(糸立てを含まない)、頭部73kg、電装16.5kg



機種名 AMS-210EN-SL2210 AMS-210EN-HL2210
可縫サイズ 横220mm×縦100mm
仕様区分 一体外押え
エアー式外押え(上昇量30mm)
縫製区分 薄物~中厚物 中厚物~厚物
使用針 DP×5(#14) DP×17(#18)
適応糸番手 #80~#30 #50~#2
エアー圧・
エアー消費量
0.35~0.4(最大0.55)MPa、1.8dm3/min(ANR)
機械寸法・質量 幅1,200mm×奥行770mm×高さ1,200mm(糸立てを含まない)、頭部77kg、電装16.5kg

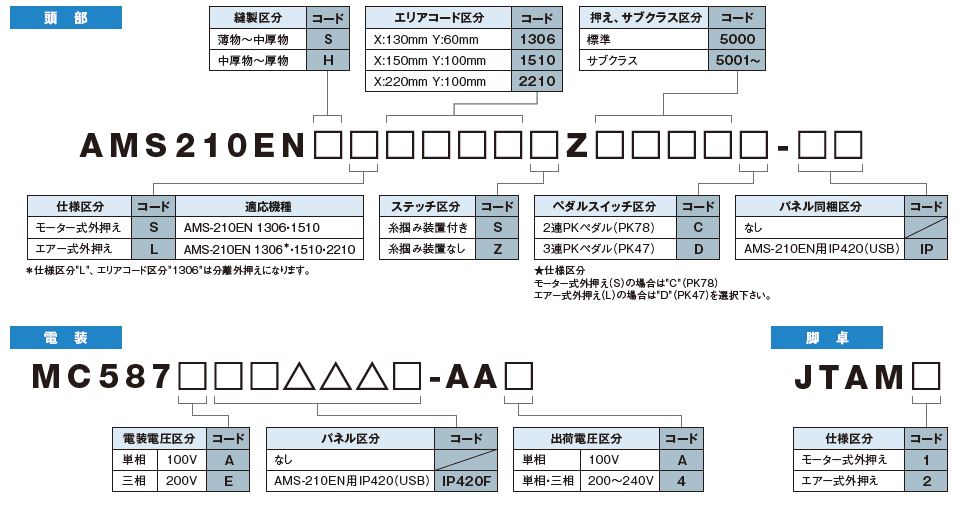

機種表示

オプション・消耗品

  • オプション

    エアー式反転クランプ装置_FU07 40092951

    ラベル、ワッペンなどの全周縫い工程に最適です。
    *S仕様(モーター式外押え)はAMS-210ENエアーセットが必要です。
    *エリアコード1306(X:130mm - Y:60mm)専用パーツこれ以外のエリアについては、特別注文となります。

    ニ-ドルク-ラ-組 40092717

    エアーを針に吹き付け、熱による糸切れを防止します。
    210EN:S仕様(モーター式外押え)はAMS-210ENエアーセットが必要です。
    横払いワイパーを使用される際は、品番40035692をご注文下さい。
    221EN:横払いワイパーを使用される際は、品番40035692をご注文下さい。

    ニ-ドルク-ラ-組(横払いワイパー用) 40035692

    エアーを針に吹き付け、熱による糸切れを防止します。
    210EN:S仕様(モーター式外押え)はAMS-210ENエアーセットが必要です。

    AMS-210ENエアーセット 40089848

    S仕様(モーター式外押え)でエアー式反転クランプ装置、ニードルクーラー組を使用する場合に必要です。

    横払いワイパー組 40035867

    縫製品や縫製条件により横払い式ワイパーも用意しております。

    横払いワイパー中継ケーブル組 B4150210DA0

    縫製品や縫製条件により横払い式ワイパーも用意しております。

    ワンタッチクランプ外押え一体タイプ専用 40089692

    工具を使わずに、外押えと下板の交換がワンタッチで行えます。

    ワンタッチクランプ外押え分離タイプ専用 40089695

    工具を使わずに、外押えと下板の交換がワンタッチで行えます。

    カセット押え組 B2594210DA0

    オーバーラップ作業が可能な上下板挟み込み方式の外押えです。
    *エリアコード1306(X:130mm - Y:60mm)専用パーツこれ以外のエリアについては、特別注文となります。

    カセット押え固定板組 B2593210DA0

    オーバーラップ作業が可能な上下板挟み込み方式の外押えです。
    *エリアコード1306(X:130mm - Y:60mm)専用パーツこれ以外のエリアについては、特別注文となります。

    メカニカルバルブユニット 40042352

    マニュアルペダルと同様な外押えの上下が可能です。モーター式外押え仕様の頭部にはご使用できません。

    バ-コードリ-ダ- 40089238

    外押えとプログラムが異なる事故を防止する為に、バーコードを読み取ることにより、外押えに対応したプログラムを自動的に呼び出すことができます。

    DLC_半回転釜_H仕様 40162193

    従来のハードクロムメッキの上にDLCコーティングを施しました。
    耐摩耗性の向上とコーテイングにより、従来品をはるかに上回る摩耗耐久性を実現しました。
    対応機種:AMS-210/221/224EN 標準品番:40061991
    対応機種:LK-1910HS,HA※ 標準品番:B1818210D0B
    対応機種:LK-1920HS,HA※ 標準品番:B1818210D0B
    対応機種:LK-1930HS,HA※ 標準品番:B1818210D0B
    対応機種:MOL-254※ 標準品番:B1818210D0B
    ※ドライバーも同時交換

    パーツキット_AMS-210/221/224EN 40181177

    AMS-210/221/224EN用の消耗品をキットにしました。

オプション適合表

品番品名AMS-210EN-SS1306AMS-210EN-HS1306AMS-210EN-SL1306AMS-210EN-HL1306AMS-210EN-SS1510AMS-210EN-HS1510AMS-210EN-SL1510MS-210EN-HL1510AMS-210EN-SL2210AMS-210EN-HL2210
40092951エアー式反転クランプ装置_FU07
40092717ニ-ドルク-ラ-組
40035692ニ-ドルク-ラ-組(横払いワイパー用)
40089848AMS-210ENエアーセット
40035867横払いワイパー組
B4150210DA0横払いワイパー中継ケーブル組
40089692ワンタッチクランプ外押え一体タイプ専用
40089695ワンタッチクランプ外押え分離タイプ専用
B2594210DA0カセット押え組
B2593210DA0カセット押え固定板組
40042352メカニカルバルブユニット
40089238バ-コードリ-ダ-
40162193DLC_半回転釜_H仕様
40181177パーツキット_AMS-210/221/224EN

消耗品

NoParts NumberDescriptionBase QtyAnnual Recommend QtyRemarks
126261503糸巻き摩擦車
240014963SHUTTLE DRIVER12
340061991SHUTTLE (H)*INNER HOOK12
4B2421210AA0MOVING KNIFE12
5B242621000BNEEDLE HOLE GUIDE H11
6SS1060210TPSCREW 3/32-56 L=2.211
740092951FU-0711Option Parts
840089365SHUTTLE (BASE)11
940162193SHUTTLE (H) DLC12
10B1405210000針棒糸案内 AS仕様
1140026884針棒糸案内 厚物H仕様
12MDP500B1400針 DPX5 #14S仕様(ST用)
13MC200501000針 134 NM100/DPX134 #16S仕様(JE用)
14MC372001100針 SY3355 110H仕様(JE用)
1540036117大釜上ばね
1640014963ドライバー組
1740061991中釜(太針用)H仕様
18B1828210DAAボビンケース組
1940014964中釜S仕様
2040029412糸取りばねH仕様
21B242621000A針穴ガイトS仕様
22B242621000B針穴ガイトH仕様
23B242621000D針穴ガイト 2.4丸H仕様(仕向地G)
24B2421210AA0動メス結合
25MDP500B1402DPX5#14-2S仕様(ST,G用)
26MDP170B1802DPX17#18-2H仕様(ST,G用)
27MC200501002134 #100-2S仕様(JE用)
28MC372001102SY3355 #110-2H仕様(JE用)

ゲージ

AMS-210EN-SS1306
AMS-210EN-HS1306
AMS-210EN-SL1306
AMS-210EN-HL1306
AMS-210EN-SS1510
AMS-210EN-HS1510
AMS-210EN-SL1510
AMS-210EN-HL1510
AMS-210EN-SL2210
AMS-210EN-HL2210

ゲージ種別 針穴ガイド 中釜押え 中釜 中押え 第二糸調子組 糸切レバー(小)組 針棒糸案内
用途 対象
機種
使用針 品番 備考 品番 備考 品番 品番 備考(ΦA×ΦB×H×L) 品番 品番 品番 備考
メリヤス(OP) SS1306
SL1306
SS1510
SL1510
SL2210
#9~
#11
B242621000C

Φ1.6
(メリヤス用)

14103253 針受け0.8mm 40014964 40023632 Φ2.2×Φ3.6×5.7×38.5 40010508 24152800A0 B1405210000 二つ穴
薄物~中厚(S仕様) #11~
#14*1
B242621000A Φ1.6 14103352 針受け1.3mm 40014964 B1601210D0E Φ1.6×Φ2.6×5.7×37.0(OP) 40010508 24152800A0 B1405210000 二つ穴
中厚~厚物(H仕様) HS1306
HL1306
HS1510
HL1510
HL2210
#14~
#18*2
B242621000B Φ2.0 14103352 針受け1.3mm 40061991 40023632
B1601210D0FA
Φ2.2×Φ3.6×5.7×38.5
Φ2.2×Φ3.6×8.7×41.5(OP)
40029411 24152800A0 40026884 一つ穴
厚物(OP) #18~
#25
B242621000D
B242621000F
Φ2.4
Φ3.0
14103352 針受け1.3mm 40061991 B1601210D0BA
B1601210D0CA
Φ2.7×Φ4.1×5.7×38.5
Φ3.5×Φ5.5×5.7×38.5
40029411 24152800A0 40026884 一つ穴
14103659 針受け1.7mm
厚物(スライド天秤仕様・標準) HL1306
(サブクラス7300)
B1817210DAE 針受け1.7mm 14433601 Φ2.7×Φ4.1×5.7×38.5 一つ穴
極厚物(OP) HS1306
HL1306
HS1510
HL1510
HL2210
B242621000G Φ3.0(ザグリ付) 14103659 針受け1.7mm 40061991 B1601210D0BA
B1601210D0CA
Φ2.7×Φ4.1×5.7×38.5
Φ3.5×Φ5.5×5.7×38.5
40029411 24152800A0 40026884 一つ穴
B242621000F Φ3.0
厚物目飛び対策用(OP) B242621000H Φ3.0
(偏心)
一つ穴
大手番のMR針などを使用の場合 ~#25 B242621000G Φ3.0(ザグリ付) B1817210DAD 針受け1.9mm 40061991 B1601210D0CA Φ3.5×Φ5.5×5.7×38.5 40029411 24152800A0 40026884 一つ穴

S仕様:適応糸番手#80~#20、H仕様:適応糸番手#50~#2
*1 標準装着針(DP×5 #14)
*2 標準装着針(DP×17 #18)
