シリンダーベッド型両面飾り偏平縫いミシン

縫い品質を向上させる多くの機構を装備した新型偏平縫いミシンです。
新送り機構、差動マイクロアジャスト機構など縫いに関する多くの機構を装備し、より縫い品質にこだわりました。また、新下糸巻き付き防止機構の標準装備などメンテナンス性の向上も図っています。

製品特長

  • U11基本仕様(ユニバーサルタイプ)

    Tシャツの袖や裾のヘム縫い、スポーツウエア、ニット製品のカバーリング工程等に対応します。前カバーをカットしているので、針元に手を近づけることが可能となりカバーリング工程などの作業効率をアップできます。

  • JUKIのドライ技術が、縫製品を“油汚れ”から守ります

    MF-7900Dシリーズは、MF-7900シリーズの優れた機能に油漏れの要因となる面部機構をドライ化。縫製品の油汚れを解消することで、染み抜き作業や縫い直し作業が大幅に減少し、仕上がり品質が向上します。

基本機能

  • 新送り機構による多種多様な縫いの実現縫い品質を向上

    外部からの送り軌跡調整を可能にしました。上下方向、水平方向の送り軌跡を変更でき、縫製素材の対応度がアップします。

  • 微量押え上げ機構縫い品質を向上

    伸びやすい素材や傷つきやすい素材などは、常時押えを浮かしぎみに縫うことで素材のズレやねじれ、傷が軽減され効果的です。

  • 差動マイクロアジャスト機構縫い品質を向上

    素材に応じた最適な差動量を微調整することが可能です。また、差動比は縫い目長さを変更しても一定となります。

  • 下糸巻き付き防止の改良を施し標準装備簡単メンテナンス機構

    糸切れ時、下糸カムに糸が巻きつく前に装置が作動し、下糸を切断することで下糸カムへの糸巻き付きを防止します。また下糸カムを内蔵式から外部式へ変更したことにより、メンテナンス性が向上しました。

  • ゲージ部品は市場流通品がそのまま使用可能簡単メンテナンス機構

    市場で流通している部品(押え、針板、送り歯、針留)と共通化を図りましたので、部品の入手が容易となります。

  • 糸切り装置付きミシン全てにダイレクトドライブモーターを装備

    糸切り装置付きミシン全てでダイレクトドライブ方式を採用しました。立上りが速く、停止精度も高く、優れた応答性を発揮します。Vベルトが無く、ベルトの削りクズの解消にも有効です。ダイレクトにパワーを伝えられるので消費電力の低減にも役立ちます。(当社従来機比で27%削減しています)

スペック

機種名 MF-7900 series MF-7900D series
縫い形式 2本針・3本針両面飾り縫い 2本針・3本針両面飾り縫い
使用針 UY128GAS #9S~#12S(標準 #10S)
押え上昇量 5mm(上飾り付き)、 8mm(上飾りなし)
ピッチ調整 ダイヤル式
差動調整 マイクロアジャスト式
給油方式 自動給油 自動給油(面部:無給油)
使用油 JUKI MACHINE OIL 18(ISO VG18相当)
送り歯傾き調整 標準装備
微量押え上げ 標準装備
針棒ストローク変換機構 U11、H11、H22、H23、E11
標準装備 : 出荷時 31mm/
厚物対応時 33mm
U11、H22、H23、H24、H25、E11
標準装備 : 出荷時 31mm/
厚物対応時 33mm
E22、E23 標準装備: 出荷時 33mm
厚物対応時 35mm

-

針先、針糸エスレンタンク 標準装備
カートリッジオイルフィルター 標準装備
電源/消費電力 単相100V ・ 三相200V/500VA (糸切り装置付きミシン)
頭部質量 U11 41kg( デバイスなし)、 49kg( UT51付き)、 51kg( PL/UT52付き)、 44kg( UT57付き)
H11(PL付き) 43kg( デバイスなし)、 51kg( UT52付き)、 46kg( UT57付き)
H22, H23 42kg( デバイスなし)、 50kg( UT51付き)、 45kg( UT57付き)
H24, H25 - 46kg( UT57付き)、 46kg( UT59付き)
E11(PL付き) 44kg( デバイスなし)、 48kg( UT55付き)、 47kg( UT56付き)
E22, E23(PL付き) 43kg( デバイスなし)、 51kg( UT52付き)、 46kg( UT57付き)

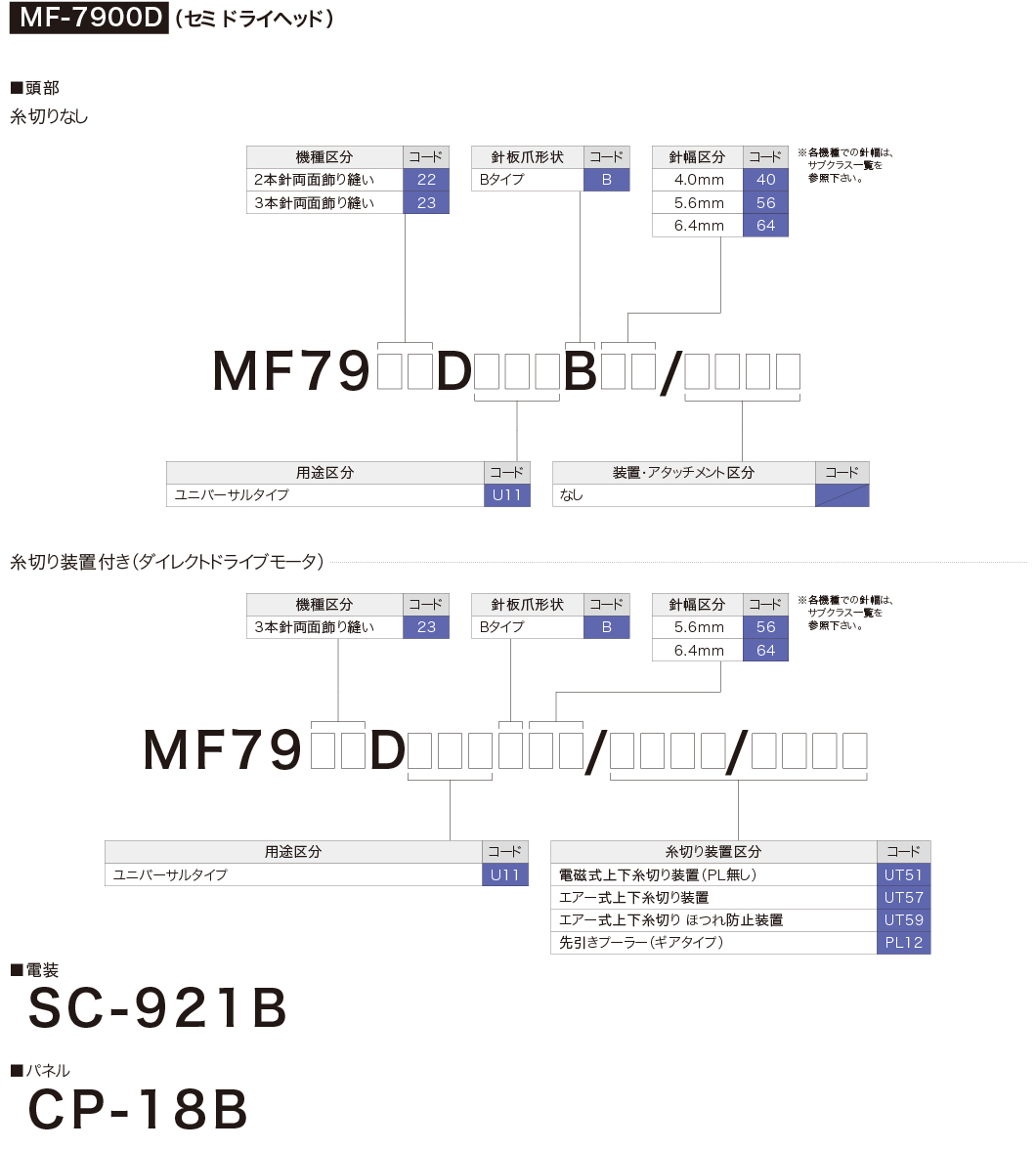

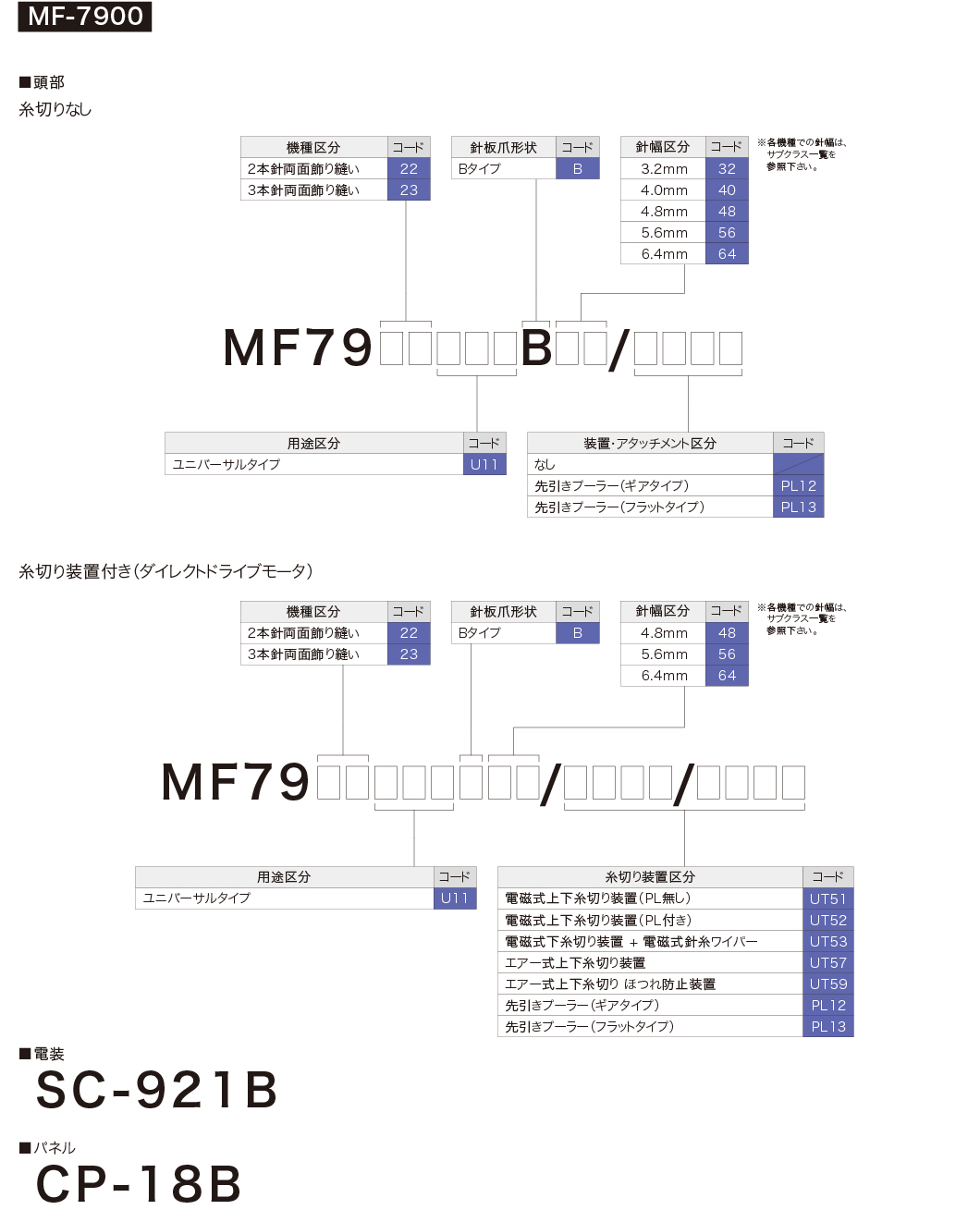

機種表示

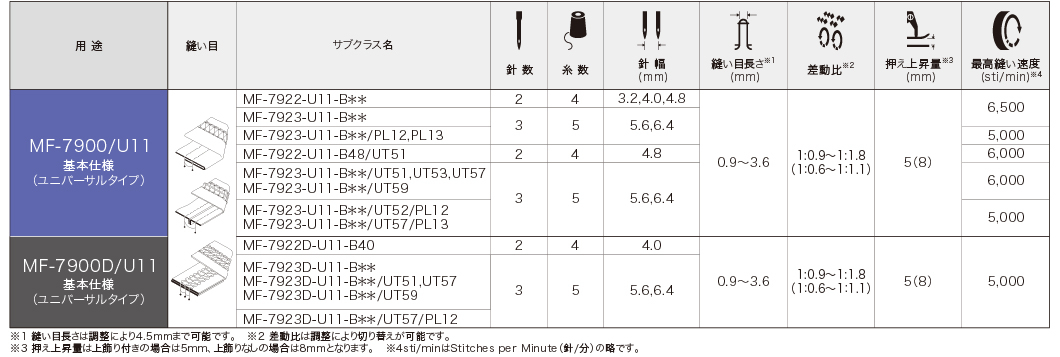

サブクラス

ゲージ

MF-7922-U11
MF-7922-U11/UT

ゲージ種別 針留め 針板 押え 主送り歯 差動送り歯
針幅 品番 品番 品番 備考 品番 品番 品番
inch mm
1/8 3.2 13350004 MUY128S1000 40058587
70004610
爪形状B
OP
40090133 13431200 13433503
5/32 4.0 13350103 MUY128S1000 40058706
40058956
爪形状B
爪形状D
40090196 13431200 13433503
3/16 4.8 13350509 MUY128S1000 70004232
70004237
40040514
OP:爪形状B、2本針用
OP:爪形状D、2本針用
標準出荷用3本針
40090197 13431200 13433503

MF-7923-U11
MF-7923-U11/UT

ゲージ種別 針留め 針板 押え 主送り歯 差動送り歯
針幅 品番 品番 品番 備考 品番 品番 品番 備考
inch mm
7/32 5.6 13350301 MUY128S1000 40058033
40079302
40100389
40100714
爪形状B
爪形状D
爪形状C-24
形状C-12
40082974 13430103 13432109
70004267
UT59のみ
1/4 6.4 13350400 MUY128S1000 40040513
40061463
40082978
爪形状B
爪形状D
爪形状(針#14用)
40082974 13430103 13432109
70004267
UT59のみ

MF-7922D-U11
MF-7923D-U11
MF-7923D-U11/UT

ゲージ種別 針留め 針板 押え 主送り歯 差動送り歯
針幅 品番 品番 品番 備考 品番 品番 品番
inch mm
1/8 3.2 13350004 MUY128S1000 40058587 - 40090133 13431200 13433503
5/32 4.0 13350103 MUY128S1000 40058706 - 40090196 13431200 13433503
3/16 4.8 13350509 MUY128S1000 40040514 - 40090197 13431200 13433503
7/32 5.6 13350301 MUY128S1000 40058033 - 40082974 13430103 13432109
1/4 6.4 13350400 MUY128S1000 40040513 - 40082974 13430103 13432109
