電子鳩目穴かがりソーイングシステム（総合糸切り付き）

デジタル制御により、様々な鳩目形状がフレキシブルに選択・設定できます。
操作性を徹底追求し、新パネルで軽やかオペレーションを実現します。

製品特長

  • 直感的操作ができる カラーLCDタッチパネル

    大きくて視認性の良いカラーLCDタッチパネルを採用しました。 縫い形状や設定値の確認、各種機能の設定を直感的な操作で行なえますから、 設定作業時間を短縮し、誤操作や誤縫製を解消します。

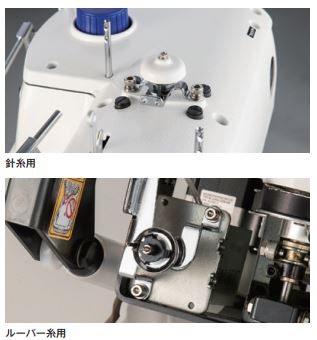

  • アクティブ・テンション（電子糸調子機構）
    針糸・ルーパー糸張力を電子制御

    縫製条件に応じ、針糸・ルーパー糸の糸張力を 操作パネルでデジタルに設定できます。
    ●データはパターンごとに登録
    ●同一の縫い条件を簡単に再現
    従来の糸調子機構では出来なかった同一の縫い 条件を簡単に再現することが可能ですから、素 材変化への対応が速やかに行え、段取り替え時 間や調整時間を大幅に短縮します。また、安定 した高品質の縫いを実現します。 またさらに改良を加えたことで、縫製中の圧力変動が小さくなり、縫 い調子が安定します。ミシン間の張力差も小さく、同じ縫製データを 使うことで同一の縫い調子が得られます。

  • 糸張力を鳩目部・平行部など各部位ごとに個別に設定可能

    ●段部での縫い調子の変化にも簡単に対応でき、閂 止め部の張力も個別に設定できますので、より高 品質の縫いが実現できます。
    ●縫い始め、縫い終りの糸張力も個別に設定できま すから、縫い始めの糸締まり不良、スッポ抜け、 ホツレを防止します。

  • 糸通し作業が楽に

    従来の鳩目穴かがりミ シンでは面倒だった糸 通し作業が、エアーガ ンで糸を吹込むことで 糸通しができるように なりました。

  • IoTを活用した縫製・ミシン管理

    データ管理・閲覧と編集がアプリ上で可能
    縫製品に合わせたミシン調整データは、市販されているAndroid端末により非接触で双 方向データ通信ができます。これにより、縫製ラインのミシンが一律の設定や状態の確 認が簡単にすばやくできるようになり、段取り替えが容易になります。操作パネルには USBポートも標準装備していますので、装置間のデータ管理やソフトのバージョンアッ プも容易にできます。

  • メス圧の自動化

    一度設定するとメス受け高さなどが変 わっても同じ圧力に制御されますので、 メス受けを交換したり、補修をしても メス圧の再調整は不要です。 これにより段取り替え時間が大幅に短 縮されます。（縫製パターンごとにメス 圧の設定も可能です。）上下糸のアク ティブ・テンションと共に熟練作業者不 足に大きく貢献します。

  • 安定した総合糸切り機構

    紳士・婦人服仕様 MEB-3200CSS/RSは、 針糸、ルーパー糸、芯ひもの糸残り量を長 くカットします。糸端を保持しやすい長さにカットしますから、次工程の閂止め工程が行いやすくなります。ジーンズ仕様 MEB-3200CJS、綿パン・ワーキングパンツ仕様 MEB-3200CCSは、針糸、ルーパー 糸、芯ひもの糸残り量を短くカットします。 糸摘み作業が不要ですから、作業能率が向 上し、生産性を高めます。

基本機能

  • パルスモータ制御の垂直駆動式布切りメス

    ●パルスモータ制御ですから、メスの圧力を素材に応じて操作パネルで簡単に変更 でき、切断ムラを防止できます。
    ●先メス←→後メスを操作パネルで切り換えることができます。
    ●エアー駆動式のように、メスのエアー圧力変動によるメス腕などの部品の破損や 切れ味不良が発生しません。また、エアー消費量が一般的な鳩目ミシンの1/7と 大幅に少なくなるため、大容量のコンプレッサーは必要ありません。

  • 左右独立タイプの押え

    左右の押えがそれぞれ独立した エアーシリンダーで駆動されま すから、縫製物に段差のある場 合でも生地を確実に押え、バタ ツキを防止します。

  • 待機中の消費電力を低減

    新モーター制御により、待機中の消費電力を低減 （従来比55%）するとともに、頭部発熱を低減しま した。風に強い糸道、エアー圧変動に影響されな い布切りなどによって、あらゆる使用環境におい ても安定した縫い品質を実現します。

  • 下糸経路の風よけを装備

    パイプ式の糸道です。糸の 摩擦を抑えつつ、風の影響 を防ぎます。付属のエアー ガンで容易に糸を通すこと ができます。

  • 縦穴縫製にも対応する新型頭部

    ●エグリタイプの頭部を新開発。縦穴 縫製が効率よく行えます。 　
    ＊縦穴縫製には縦穴横穴兼用仕様MEB-3200RSをご使用下さい｡
    ●押えのフトコロが広いため、縫製物の セット性がよく、作業性が向上します。
    ●半沈式ですから、縫製物のセット性 がよく、取り回しも楽に行えます｡

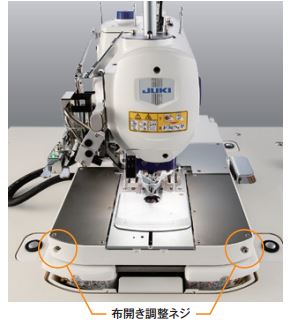

    ●布開き量は外側のネジで簡単に調整 することができます。

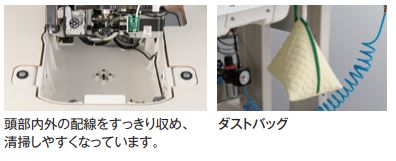

  • 優れたメンテナンス性

    ●電子制御により複雑なメカ機 構を大幅に削減。メンテナンス性が飛躍的に向上します。
    ●頭部の支えにガスバネを採用 していますので、頭部が簡単に起こせ、掃除や糸通しが楽 になります。

  • ダイレクトドライブ方式を採用

    小型ACサーボモータを下軸に直結したダイレクトドライブ方式を採用。立上りが速く、停止精度も高く、 優れた応答性を発揮します。Vベルトがなく、消費電力も低減します。

  • 作業環境が向上

    ●クラッチ機構・遮断機構がなく、ミシン運転 音が小さく、停止時の遮断音がありません。
    ●布切り後のチップ回収を自動的に行います から、作業環境をクリーンにします。

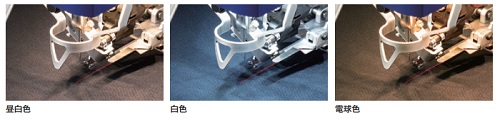

  • 色調可変式LEDライトを搭載

    昼白色及び電球色の調整 が可能な色調可変式LEDライトを搭載しました。 縫製物や環境に合わせて調整ができ、作業性が向上します。

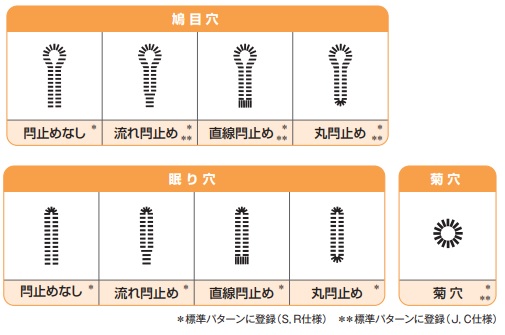

  • 電子制御化により多様な鳩目穴形状を操作パネルで選択・設定可能

    11パターンの縫い形状を標準装備。最大88パターンの記憶ができ、自由に選択できます。

スペック

機種名 MEB-3200CSS MEB-3200CRS MEB-3200CJS MEB-3200CCS
用途 紳士・婦人服 縦穴横穴兼用：
紳士・婦人服		 ジーンズ 綿パン・ワーキング
糸切り仕様 長糸切り 短糸切り
縫い目形式 1本針二重環縫い（芯ひもあり）
最高縫い速度 400～ 2,200sti/min*1（100sti/min*1 ステップ）
縫い長さ 10～38mm（糸切りあり）
10～50mm（糸切りなし）*2		 押えタイプ S 16～24（26）mm: オプション
押えタイプ M 24～32（34）mm: 標準
押えタイプ L 32～40（42）mm: オプション
※（ ）は流れ閂・閂止めなしの場合		 押えタイプ S 16～24（26）mm: 標準
押えタイプ M 24～32（34）mm: オプション
押えタイプ L 32～40（42）mm: オプション
※（ ）は流れ閂・閂止めなしの場合
針振り幅*3
(出荷時設定値)		 2.0～3.2mm（2.3mm） 2.6～4.0mm（3.6mm） 2.0～3.2mm（2.5mm）
流れ閂止め長さ 0mm, 3～15mm
布押え高さ 13mm（ 最大 16mm）
縫い形状変更 プログラム選択方式
ボタン穴カット 先メス、後メス、メスなし
送り方式 パルスモータ間欠送り
布切り駆動 パルスモータ垂直駆動
使用針
(出荷時装着番手)		 DO×558（ Nm100） Nm90～Nm110 DO×558（Nm110） Nm90～Nm110 DO×558（Nm110） Nm110～Nm120
給油方式 自動（ルーパー部・スプレッダー部は手差し）
使用油 JUKIニューデフレックスオイル No.2（ ISO VG32 相当）
エアー圧／消費量 0.5MPa 6dm3/min（ ANR）（8サイクル/min）
電源／消費電力 単相100V・三相200V／ 550VA
機械寸法 幅1,060mm×奥行き790mm×高さ1,230mm
完成質量 179kg

*1 sti/minはStitches per Minute（針/分）の略です。
*2 糸切りなしの縫い目長さ38～50mmの場合は、押えを特別注文で作成します。
*3 オプションのルーパー（左）、スプレッダー（左）に変更することで、針振り幅の範囲を 2.0～3.2mm ⇔ 2.6～4.0mmに変更できます。

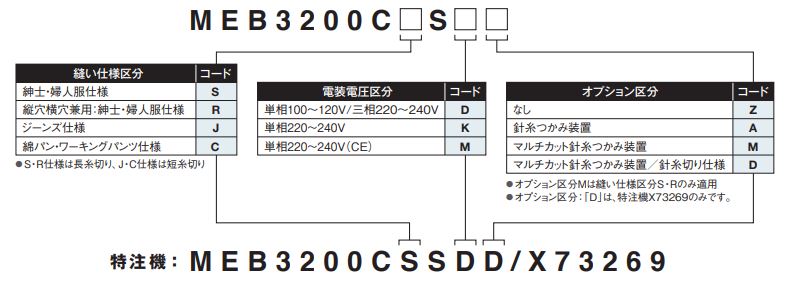

機種表示
