パターンシーマ

創意工夫で生産プロセスが変わります。
ドライヘッドで最速3,000sti/minを実現
多様な素材や縫いに対応。

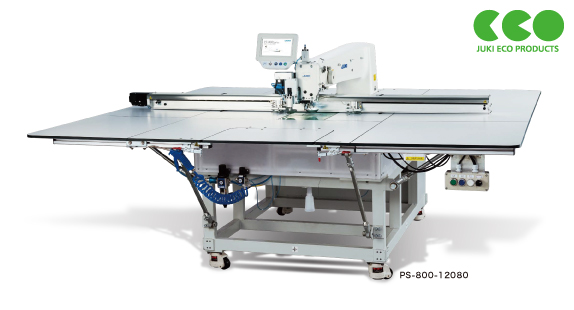

製品概要

製品特長

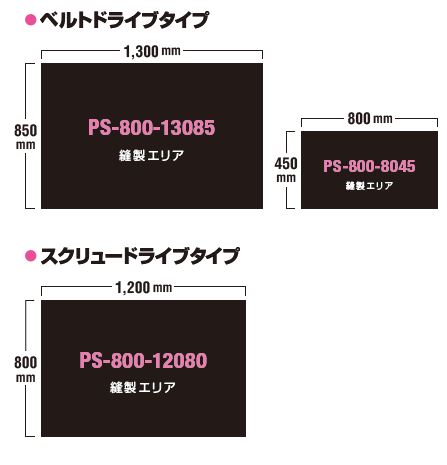

  • 送り駆動方式と縫製エリア

    スクリュードライブタイプで大型縫製エリアのPS-800-12080 と、ベルトドライブタイプで小型縫製エリアのPS-800-8045をラインナップしました。

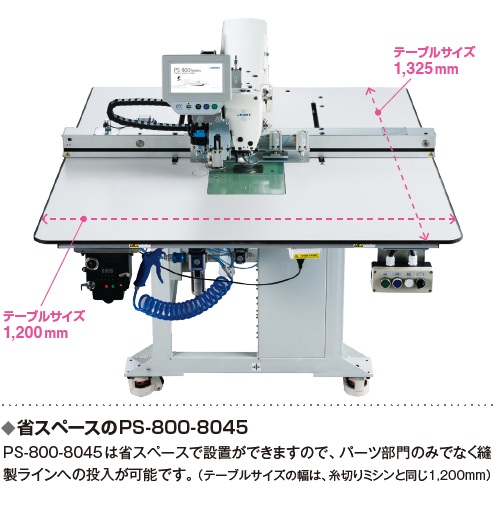

    PS-800-8045は省スペースで設置ができますので、 パーツ部門のみでなく縫製ラインへの投入が可能です。 (テーブルサイズの幅は、糸切りミシンと同じ1,200mm)

  • パターン識別はバーコードリーダーで縫製データを自動読み込み

    縫製データの読み込みは、バーコードリーダーでテンプレートのバーコードを読みとり、対応する縫製プログラムを自動的に呼び出し迅速な縫製を行います。

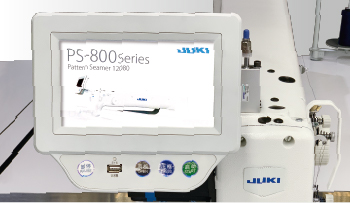

  • パネル

    パターンのデータ形式は、DXF、AI、PLT、DSTをサポートしています。
    縫製工場で使用されている上記データファイルをカバーしていますので、すぐに活用することができます。パターンデータは、パネルの大容量メモリーにより999パターンの保存が可能です。(編集ソフトは、付属品に同梱)

  • 布切り仕様

    布切り仕様は、回転式ナイフを用意しました。

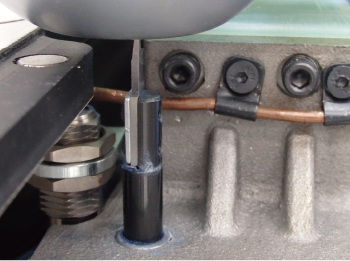

    • 回転式ナイフ
      縫製品が直線や曲線のあるデザインに適したナイフです。
      縫製後、テンプレートをクランプしたまま布切り対応が可能です。


    回転式ナイフ

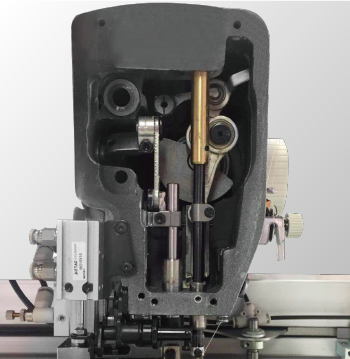

  • 油汚れを解消

    ミシン頭部は先進のドライ化技術を採用し、釜部のみ給油を行います。
    ダウンジャケットなど油シミが広がり易い縫製生地に大変効果的です。

基本機能

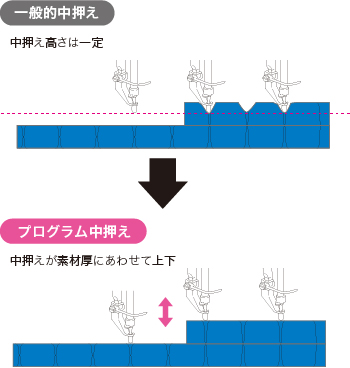

  • 中押えの下死点高さをパネル調整

    縫製途中でも中押え下死点高さを無段階に変更することが可能ですので、段部縫製などに特に有効です。
    中押えが、確実に縫製物を押える事により、目飛びや糸切れといったトラブルを防止します。

スペック

モデル名 PS-800SB12080 PS-800HS12080 PS-800SB8045 PS-800HB8045
縫製エリア 1,200 mm×800 mm 800 mm×450 mm
送り駆動方式 スクリュードライブ(ボールねじ) ベルトドライブ
最高縫製速度 3,000 sti/min*
縫い目長さ 0.5 - 12.7 mm
使用釜 全回転2倍釜
中押え上昇量・
ストローク
上昇量:20 mm、ストローク:4 mm
中押え下位置可変 0 - 9 mm
出荷時使用針 DB×1 #8(7#~14#) DP×17 #21(18#~23#) DB×1 #8(7#~14#) DP×17 #21(18#~23#)
模様データの記憶 最大999パターン(1パターンあたり最大80,000針)
識別パターン数 999パターン
プログラム入力 USB
データ形式 DXF/AI/PLT/DST形式を編集ソフトでSLW形式に変換
重量 750Kg 450Kg
設置サイズ 2,180mm(W)×2,185㎜(L)×1,250㎜(H) 1,200㎜(W)×1,325㎜(L)×1,250㎜(H)

 *sti/min はStitches per Minute(針/分)の略です。

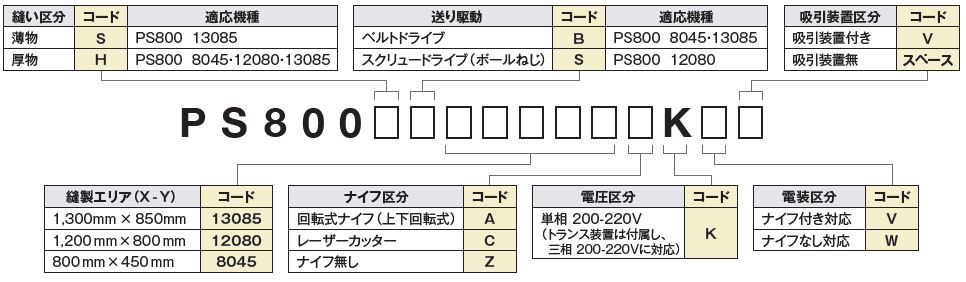

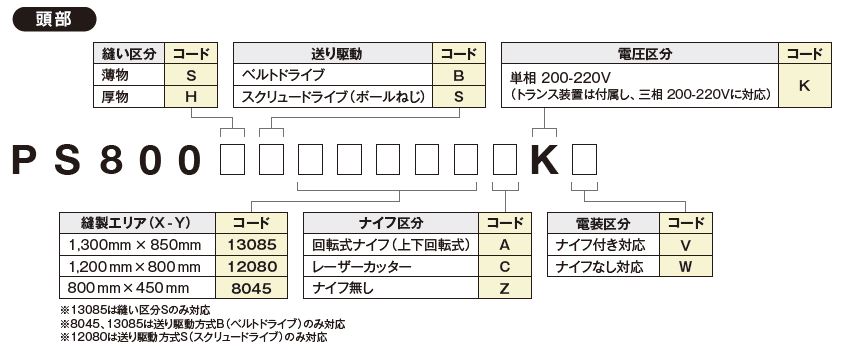

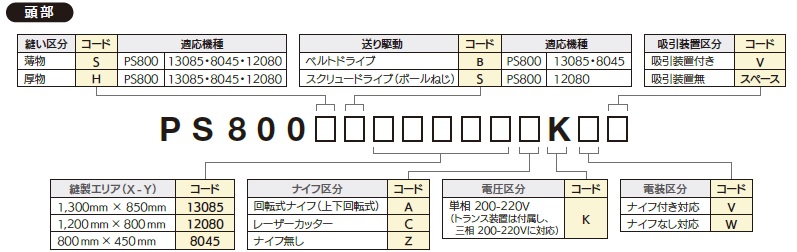

機種表示

オプション・消耗品

  • オプション

    トランス 40238065

    仕向地:日本

    コネクター HK100500030

    仕向地:日本

    コネクター HK100520030

    仕向地:日本

    テンプレートアシスト装置 40235172

    発売準備中(2020年2 月発売予定)

    Bird nest prevention
    device 40228695
    Third thread tension
    unit 40228696
    Active tension device 40228700
    Lower thread clamp
    device 40228698
    Bobbin changer device
    (Six bobbins can be loaded) 40228702
    Bobbin changer device
    (Eight bobbins can be loaded) 40228699
    Thick material kit 40228701
    Barcode reader unit 40235197
    Template lift
    cylinder asm. 40234778
    Pen stick asm. 40228670

オプション適合表

品番品名PS-800-8045PS-800-12080
40228695Bird nest prevention
device
40228696Third thread tension
unit
40228700Active tension device
40228698Lower thread clamp
device
40228702Bobbin changer device
(Six bobbins can be loaded)
40228699Bobbin changer device
(Eight bobbins can be loaded)
40228701Thick material kit
40235197Barcode reader unit
40234778Template lift
cylinder asm.
40228670Pen stick asm.

消耗品

NoParts NumberDescriptionBase QtyAnnual Recommend QtyRemarks
140228117ねじ1PS-800-8045/13085
240228596針2.01PS-800-8045/12080
PS-800-13085仕向地による(DPX1用)
340225489ボビンケース1PS-800-8045/12080/13085
440225494ボビン1PS-800-8045/12080/13085
5402254881PS-800-8045/12080/13085
S仕様
640225493動メス1PS-800-8045/12080/13085
7402340791PS-800-8045/12080
H仕様
840228056糸分け棒1PS-800-8045/12080
940228317上糸エアブロー1PS-800-8045/12080
1040228069ねじ1PS-800-8045/12080
1140228112針棒2.01PS-800-8045
H仕様(DPX17用)S仕様(DPX5用)
1240228426固定メス1PS-800-12080
1340228446動メス1PS-800-12080
1440228361ICカード10PS-800-8045
1540228160皿小ねじ2PS-800-12080
16MDP170B2100?針 DPX17 #211PS-800-12080
H仕様(DPX17用)
