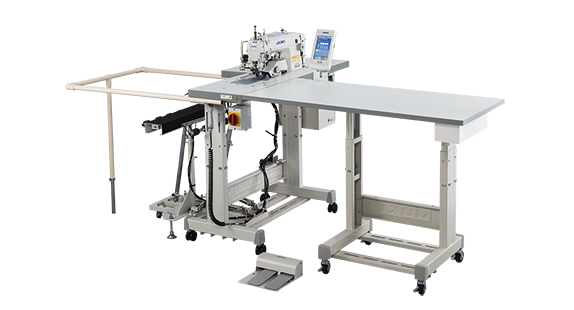

製品特長

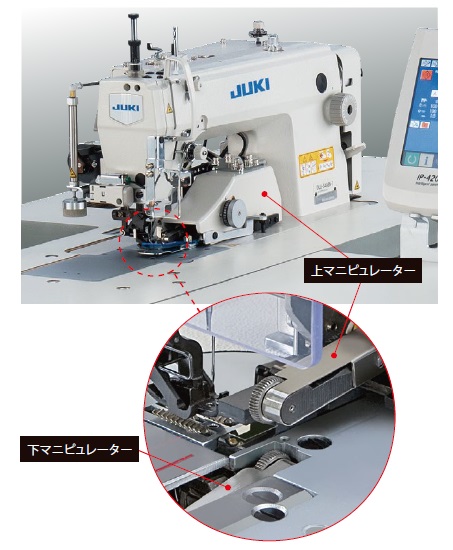

高品質な合わせ縫い
異なるカーブの組合わせ、 異素材の組合わせにも使用できます。
風合いのある合わせ縫いには、布端とノッチを合わせる作業 を同時に行うことが要求されます。
AE-200ANはJUKI独自の技術により、この熟練を要する 難工程を、経験の浅いオペレーターでも生地をセットするだ けで簡単に縫製する事を可能としました。
最大10区間の独 立したイセ込み・伸ばし制御が可能となり、複雑なカーブの 組合わせでも安定した高品質な合わせ縫いが表現できます。

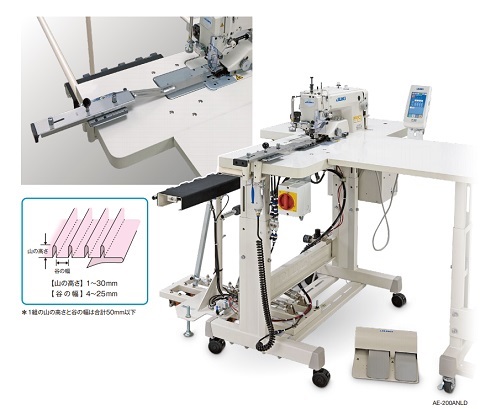

AE-200ANLD（ピンタック仕様）
ピンタック装置（40088621）を取り付けることにより、 等間隔で美しいピンタック縫いが行えます。

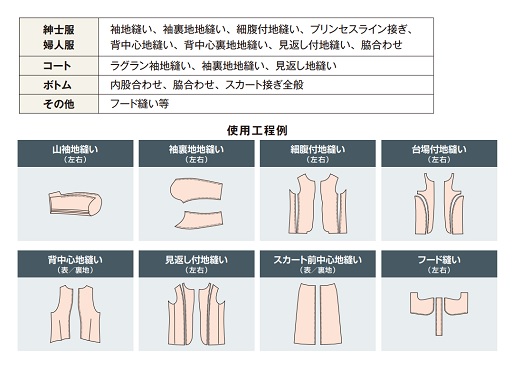

使用用途
紳士・婦人ジャケットの 背中心地縫いや スカートの脇合わせ縫いなど、 多様な工程に使用できます。
簡単パネル操作
縫製データの入力はパネル操作で簡単設定

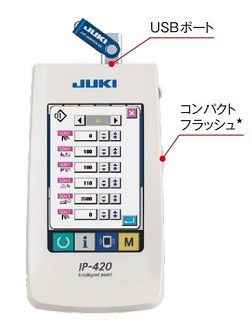

大型カラー液晶タッチパネルIP-420を採用
液晶部の大型化により縫い形状の選択や針数設定が容易にな り、直感的な操作で設定ができます。さらに、マニピュレー ターの押え圧と差動量の設定内容を一目で確認できるため、 パターン変更時の工数軽減も実現しました。 また、USBやコンパクトフラッシュ★ などの外部メディアの 接続が可能になり、ミシン間のデータ移行も容易にできます。縫製データの記憶は 最大99パターン
全ての縫製データ設定、選択は操作パネ ルから入力できます。縫製データは最大 99パターンまで記憶できます。1パター ンには 10 分割までの区間設定が可能 です。それぞれの区間には針数、上下差 動量、上下マニピュレーター圧力を数値 で入力できます。サイクル縫製
左右の脇合わせ地縫い、背中心地縫い等、 異なる工程をサイクル機能を使用するこ とで連続縫製できます。 ●1サイクル15パターンまで、最大20サイクル記憶 可能です。

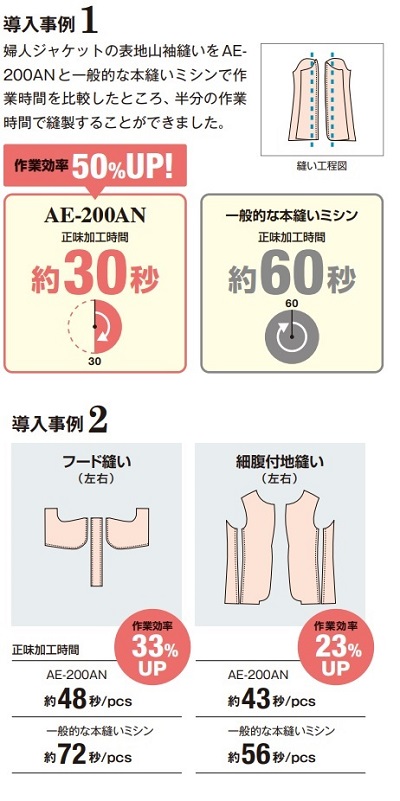

生産性が大幅に向上！
オペレーターは生地をセットするだけ。 ミシンが縫い終りまで止まることなく、自動的に生地端を揃えて合わせ縫いを行います。
婦人ジャケットの表地山袖縫いをAE-200ANと一般的な本縫いミシンで作 業時間を比較したところ、半分の作業 時間で縫製することができました。
基本機能
エアーブロー テーブル
生地送りを補助するエアー ブローを標準装備し、作業 性を良くします。
下糸巻き装置
下糸交換時の作業性を向上 させるため、主モーターカ バー上部に糸巻き装置を装 備しました。
手元スイッチ
スタート／途中停止スイッチを手 元に標準装備しています。生地を セットする手元にスイッチがある ので、オペレーターはレスポンス の良い作業が行なえます。
TBD方式＊
タイミングベルト駆動方式を採用 しましたので、駆動ロスのない速 い縫い始めを実現しました。
＊TBDはTiming Belt Driveの略です。
補助テーブル
縫製物が長尺の場合は手前に、小 物の場合は後ろに固定でき、縫製 物の取り回しや作業性を良くし ます。
スペック
| 機種名 | AE-200ANLA | AE-200ANLD |
|---|---|---|
| 用途 | 合わせ縫い仕様（中厚物用） | ピンタック仕様 |
| 頭部 | DLU-5498N-7（AE-200AN専用頭部） | |
| 縫い速度 | 200～3,500sti/min* | |
| 最大縫い目長さ | 4mm | |
| 最大上送り量 | 8mm | |
| 最大押え上昇量 | 10mm | |
| 使用針 | DBx1（#11）#9～#18 | |
| 縫製条件 | （縫 い 代） 1～30mm （カーブ縫い） 100mmR以上 （枚 数） 2枚または1枚 |
|
| エアー圧 | 0.5MPa | |
| 電源/消費電力 | 三相200V/280VA | |

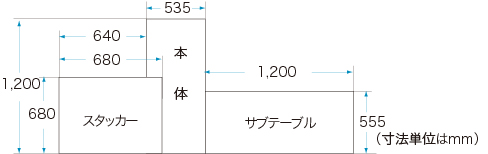

| 機械寸法 |  |
|
| 完成品質量 | 135kg（フルオプション時） | |
*sti/min はStitches per Minute（針/分）の略です。

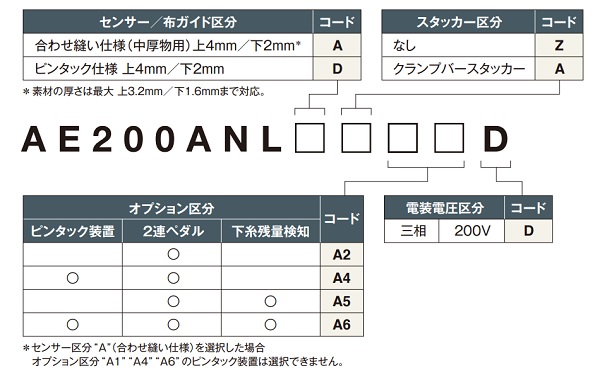

機種表示
ゲージ
「布ガイド+ミシン」での選択が必要です。 縫製物によって「②+①」あるいは「③+①」で選択してください。
①ミシンゲージリスト
| AE200AE 縫製部（ミシン） |
送り歯 | 旧針板 （〜2010ｙ）年 | 新針板 | 自由押さえ | 上送り押さえ | ||
|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
||
| 中厚物/厚物縫製 （出荷標準） |
22881403 （P=1.50mm） |
22881502 (φ=1.9㎜) |
40098870 (φ=1.9㎜) |
22881304 | 40088257 | ||
| 薄物縫製 | 22881700 （P=1.15㎜） |
22881601 （φ=1.3㎜） |
40098871 （φ=1.3㎜） |
||||
| 生地傷防止 （ウレタンゴム焼付） |
- | - | - | - | 40088215 | ||
②標準型布ガイドリスト
| AE200AE 生地操作部 |
布ガイド | 布端センサー | 対応生地厚の 最大値の目安 |
||
|---|---|---|---|---|---|
| 図 |  |
 |
 |
||
| 中厚生地縫製 （出荷標準） |
40088210 | 40084100 | A：上生地：3.2㎜ B：下生地：1.6㎜ |
||
| 薄物縫製 | 40088211 | 40084102 | A：上生地：1.6㎜ B：下生地：1.6㎜ |
||
| 厚物縫製 | 40088212 | 40084101 | A：上生地：3.2㎜ B：下生地：3.2㎜ |
||
③小回り型布ガイドリスト
| AE200AE 生地操作部 （小回り） |
布ガイド | 布端センサー | 対応生地厚の 最大値の目安 |
||
|---|---|---|---|---|---|
| 図 |  |
|
|
||
| 中厚生地縫製 | 18076356 | 40084100 | A：上生地：3.2㎜ B：下生地：1.6㎜ |
||
| 薄物縫製 | 18076059 | 40084102 | A：上生地：1.6㎜ B：下生地：1.6㎜ |
||
| 厚物縫製 | 18076257 | 40084101 | A：上生地：3.2㎜ B：下生地：3.2㎜ |
||
